Датчики серии ПД100-ДИ/ДВ/ДИВ-115-0,25/0,5-EXD предназначены для непрерывного преобразования избыточного/вакуумметрического/избыточно-вакуумметрического давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА с взрывозащитой типа «Взрывонепроницаемая оболочка» 1Exd IICT6Gb.
Технология «кремний-на-кремнии» (КНК), по которой выполнена данная модель, в настоящее время является наиболее перспективной технологией, т.к. предлагает наилучшее соотношение стоимость/качество преобразования. Технология основана на изготовлении сенсора из монокристалла кремния с нанесенным на него методом диффузии тензорезистивным мостом.
Достоинствами данной технологии являются высокая стабильность, низкий гистерезис, высокая перегрузочная способность и высокая чувствительность – соответственно, точность преобразования.
Датчики ПД100-ДИ/ДИВ/ДВ-115-0,25/0,5-EXD предназначены для систем автоматического регулирования и управления на взрывоопасных основных и вторичных производствах промышленности, требующих применения взрывозащищенного оборудования: газотранспортные и газораспределительные системы, нефтепромыслы, объекты транспортировки и переработки нефти, НПЗ, и т.п.
Основные характеристики
- измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L(мембрана), AISI 304SS(штуцер) сред (природный газ, нефть, вода, слабоагрессивные жидкости).
- преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
- верхний предел измеряемого давления (ВПИ) – от 16 кПа до 25 МПа.
- перегрузочная способность – не менее 200% ВПИ.
- класс точности – 0,25; 0,5.
- взрывозащита «взрывонепроницаемая оболочка» 1 EX D IIC T6 Gb.
- степень защиты корпуса преобразователя – IP65.
- помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.
Технические характеристики
Наименование | Значение |
| Выходной сигнал постоянного тока | 4...20 мА, 2-х проводная схема |
| Исполнение по взрывозащите | "Взыронепроницаемая оболочка" 1Exd IICT6Gb |
| Основная приведенная погрешность | 0,25; 0,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+100 °С |
| Напряжение питания | 12…36 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 66...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки / в упаковке | 1,0 кг / 1,5 кг |
| Штуцер для подключения давления | M20×1,5 по ГОСТ 2405-88, черт.20 |
| Тип электрического соединителя | Кабельный ввод под бронированный кабель 6-10 мм, диаметр брони 10-15 мм |
| Габаритный размер | не более 155×100 мм |
Перегрузочная способность | не менее 200 % от ВПИ |
Предельное давление перегрузки | не менее 400 % от ВПИ |

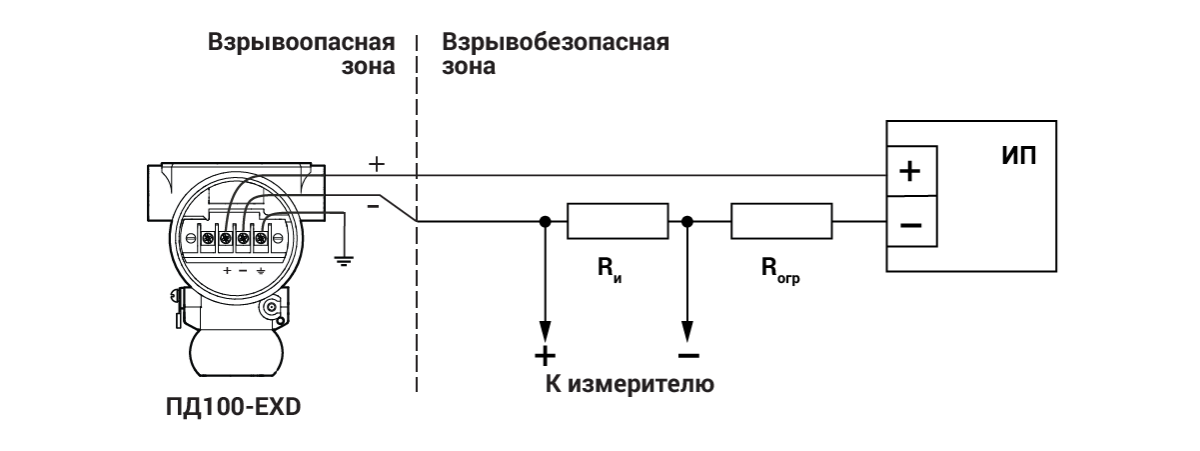

Схема подключения

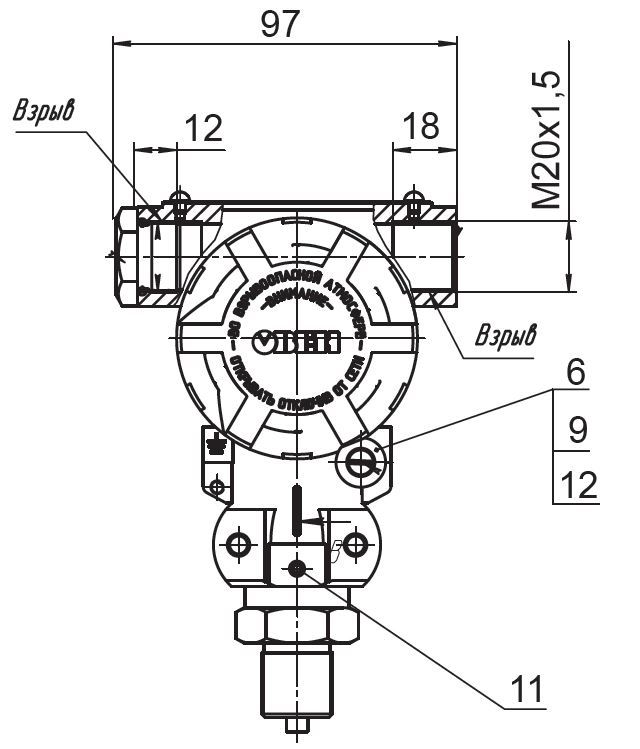

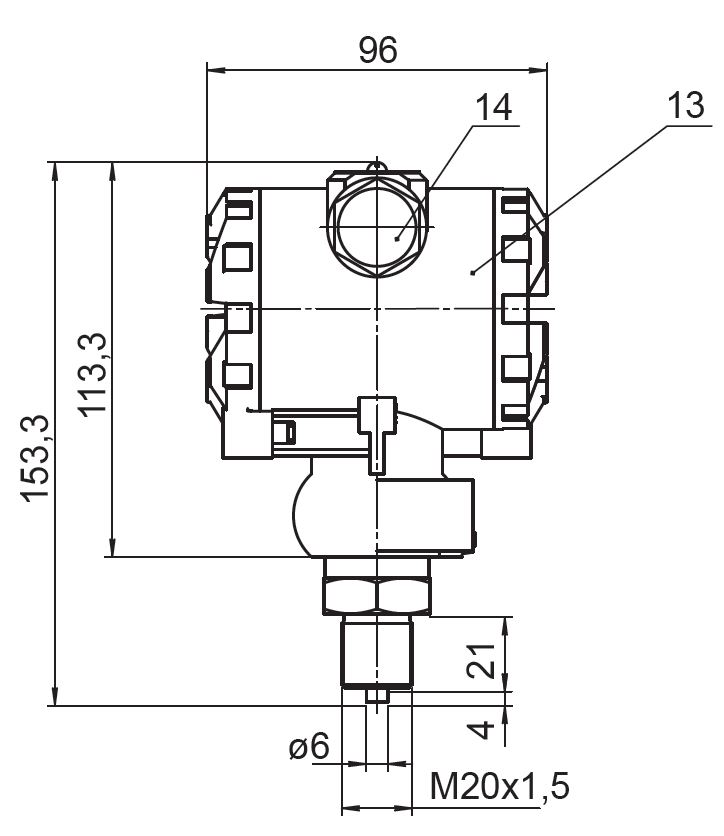

Конструктивное исполнение
| Наименование | Цена, руб. | Склад | |
|---|---|---|---|
| Преобразователь давления измерительный ПД100И-ДИВ0,03-115-0,5-2 mdl: ПД100И-ДИВ0,03-115-0,5-2 | 23,546.00 | - | |
| Преобразователь давления измерительный ПД100-ДА0,25-115-0,5 mdl: ПД100-ДА0,25-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИВ0,02-115-0,5 mdl: ПД100-ДИВ0,02-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ6,0-115-0,5 mdl: ПД100-ДИ6,0-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ2,5-115-0,5 mdl: ПД100-ДИ2,5-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,6-115-0,25 mdl: ПД100-ДИ1,6-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ2,5-115-0,25 mdl: ПД100-ДИ2,5-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ25,0-115-0,5 mdl: ПД100-ДИ25,0-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ4,0-115-0,25 mdl: ПД100-ДИ4,0-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ10,0-115-0,5 mdl: ПД100-ДИ10,0-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ16,0-115-0,5 mdl: ПД100-ДИ16,0-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,6-115-0,5 mdl: ПД100-ДИ1,6-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ4,0-115-0,5 mdl: ПД100-ДИ4,0-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,0-115-0,25 mdl: ПД100-ДИ1,0-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,6-115-0,5 mdl: ПД100-ДИ0,6-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,0-115-0,5 mdl: ПД100-ДИ1,0-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,6-115-0,25 mdl: ПД100-ДИ0,6-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,4-115-0,5 mdl: ПД100-ДИ0,4-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,1-115-0,25 mdl: ПД100-ДИ0,1-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,4-115-0,25 mdl: ПД100-ДИ0,4-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,25-115-0,5 mdl: ПД100-ДИ0,25-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,04-115-0,5 mdl: ПД100-ДИ0,04-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,16-115-0,5 mdl: ПД100-ДИ0,16-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,06-115-0,5 mdl: ПД100-ДИ0,06-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,04-115-0,25 mdl: ПД100-ДИ0,04-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,1-115-0,5 mdl: ПД100-ДИ0,1-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,06-115-0,25 mdl: ПД100-ДИ0,06-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,016-115-0,5 mdl: ПД100-ДИ0,016-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,025-115-0,5 mdl: ПД100-ДИ0,025-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДВ0,016-115-0,5 mdl: ПД100-ДВ0,016-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДВ0,06-115-0,25 mdl: ПД100-ДВ0,06-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДА0,6-115-0,25 mdl: ПД100-ДА0,6-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДА1,0-115-0,25 mdl: ПД100-ДА1,0-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДВ0,1-115-0,5 mdl: ПД100-ДВ0,1-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДВ0,06-115-0,5 mdl: ПД100-ДВ0,06-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДА1,6-115-0,5 mdl: ПД100-ДА1,6-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДВ0,04-115-0,5 mdl: ПД100-ДВ0,04-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДВ0,025-115-0,5 mdl: ПД100-ДВ0,025-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИВ0,0125-115-1,5 mdl: ПД100-ДИВ0,0125-115-1,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,016-115-1,5 mdl: ПД100-ДИ0,016-115-1,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДА0,1-115-0,5 mdl: ПД100-ДА0,1-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДВ0,016-115-1,5 mdl: ПД100-ДВ0,016-115-1,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,01-115-1,5 mdl: ПД100-ДИ0,01-115-1,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДВ0,025-115-1,5 mdl: ПД100-ДВ0,025-115-1,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДВ0,01-115-1,5 mdl: ПД100-ДВ0,01-115-1,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДА0,25-115-0,25 mdl: ПД100-ДА0,25-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИВ0,5-115-0,5 mdl: ПД100-ДИВ0,5-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДА0,16-115-0,25 mdl: ПД100-ДА0,16-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИВ0,03-115-0,5 mdl: ПД100-ДИВ0,03-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,025-115-1,5 mdl: ПД100-ДИ0,025-115-1,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИВ0,02-115-1,5 mdl: ПД100-ДИВ0,02-115-1,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДА0,16-115-0,5 mdl: ПД100-ДА0,16-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ4,0-185-0,5 mdl: ПД100-ДИ4,0-185-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИВ2,4-115-0,5 mdl: ПД100-ДИВ2,4-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИВ0,9-115-0,25 mdl: ПД100-ДИВ0,9-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИВ1,5-115-0,5 mdl: ПД100-ДИВ1,5-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИВ0,3-115-0,5 mdl: ПД100-ДИВ0,3-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИВ2,4-175-0,5 mdl: ПД100-ДИВ2,4-175-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИВ2,4-115-0,25 mdl: ПД100-ДИВ2,4-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИВ0,1-115-0,5 mdl: ПД100-ДИВ0,1-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИВ0,1-115-0,25 mdl: ПД100-ДИВ0,1-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ40,0-115-0,5 mdl: ПД100-ДИ40,0-115-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ16,0-175-0,5 mdl: ПД100-ДИ16,0-175-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ6,0-175-0,5 mdl: ПД100-ДИ6,0-175-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ25,0-175-0,5 mdl: ПД100-ДИ25,0-175-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДА1,6-115-0,25 mdl: ПД100-ДА1,6-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДА0,1-115-0,25 mdl: ПД100-ДА0,1-115-0,25 | 22,570.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ6,0-185-0,5 mdl: ПД100-ДИ6,0-185-0,5 | 21,350.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ40,0-185-0,5 mdl: ПД100-ДИ40,0-185-0,5 | 21,350.00 | - | |
