Не рекомендуется применение в системах, где возможны гидроудары.
Среда измерения
Жидкости (в том числе техническая вода), пар, газы, нейтральные к керамике.Отличительные особенности
- Бюджетная цена.
- Высокая химическая и коррозионная стойкость.
- Устойчивость высоким температурам.
- Малая дополнительная температурная погрешность.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,1 до 10,0 МПа.
- Тип измеряемого давления – избыточное (ДИ).
- Диапазон температур измеряемой среды: –40…+135 °С.
- Класс точности – 0,5 %; 1 %.
- Межповерочный интервал – 2 года.
Технические характеристики
| Наименование | Значение |
| Выходной сигнал постоянного тока | 4...20 мА, 2-х проводная схема |
| Основная приведенная погрешность | 1,0; 0,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+100 °С |
| Напряжение питания | 12…36 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –20…+70 °С |
| Атмосферное давление рабочее | 66...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
| Штуцер для подключения к процессу |
|
| Тип электрического соединителя | EN175301-803 форма А |
| Габаритный размер (по высоте) | не более 115 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 250 % от ВПИ |
Схемы подключения и габаритные размеры
- Схема подключения ПД100

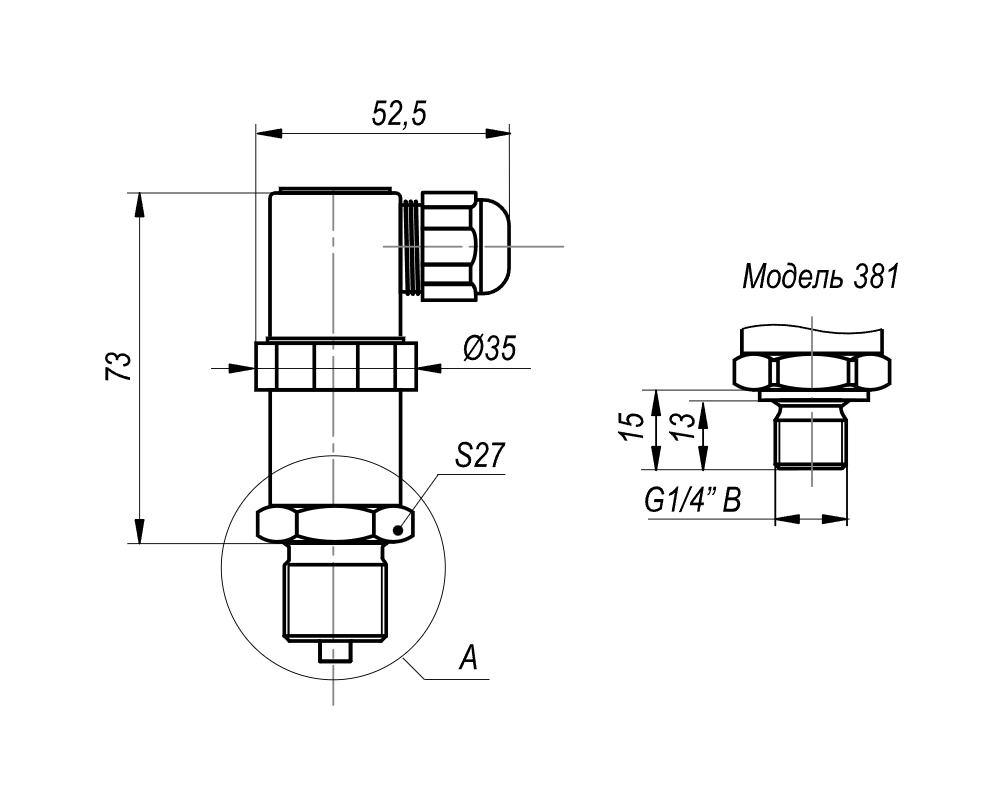

- Габаритные размеры ПД100
Модификации
Документация
| Документация | ||||
| webРуководство по эксплуатации ПД100 | Общее руководство по эксплуатации на датчики ПД100-хх | 12.67 MB | ||
| Руководство по эксплуатации (краткое) ПД100-3х1 | 1.57 MB | |||
| Описание типа средства измерений | 249.15 kB | |||
| Сертификаты | ||||
| Декларация о соответствии на ПД100 | zip | 340.65 kB | ||
| Сертификат средств измерений ПД100 | Беларусь | zip | 302.65 kB | |
| Сертификат средств измерений ПД100 | Казахстан | zip | 205.32 kB | |
| Сертификат промышленной безопасности на ПД100 | zip | 10.26 MB | ||
| Сертификат средств измерений ПД100 | Россия. 47586-11 |
zip | 421.71 kB | |
Комплектность
- Преобразователь давления ПД100
- Краткая инструкция
- Паспорт и Гарантийный талон
- Прокладка уплотнительная - 2 шт для штуцеров М20×1,5 и G1/2
- Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
| Наименование | Цена, руб. | Склад | |
|---|---|---|---|
| Преобразователь давления измерительный ПД100-ДИ0,1-311-0,5 mdl: ПД100-ДИ0,1-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,1-311-1,0 mdl: ПД100-ДИ0,1-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,16-311-0,5 mdl: ПД100-ДИ0,16-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,16-311-1,0 mdl: ПД100-ДИ0,16-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,25-311-0,5 mdl: ПД100-ДИ0,25-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,25-311-1,0 mdl: ПД100-ДИ0,25-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,4-311-0,5 mdl: ПД100-ДИ0,4-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,4-311-1,0 mdl: ПД100-ДИ0,4-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,6-311-0,5 mdl: ПД100-ДИ0,6-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,6-311-1,0 mdl: ПД100-ДИ0,6-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,6-311-1,0 mdl: ПД100-ДИ1,6-311-1,0 | 4,636.00 | 1 | |
| Преобразователь давления измерительный ПД100-ДИ1,0-311-1,0 mdl: ПД100-ДИ1,0-311-1,0 | 4,636.00 | 12 | |
| Преобразователь давления измерительный ПД100-ДИ0,6-311-1,0 mdl: ПД100-ДИ0,6-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ2,5-311-1,0 mdl: ПД100-ДИ2,5-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,4-311-1,0 mdl: ПД100-ДИ0,4-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,1-311-1,0 mdl: ПД100-ДИ0,1-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,25-311-1,0 mdl: ПД100-ДИ0,25-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,0-371-1,0 mdl: ПД100-ДИ1,0-371-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,6-371-1,0 mdl: ПД100-ДИ1,6-371-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,6-371-1,0 mdl: ПД100-ДИ0,6-371-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,4-371-1,0 mdl: ПД100-ДИ0,4-371-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,1-371-1,0 mdl: ПД100-ДИ0,1-371-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,4-381-0,5 mdl: ПД100-ДИ0,4-381-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,16-381-1,0 mdl: ПД100-ДИ0,16-381-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,4-381-1,0 mdl: ПД100-ДИ0,4-381-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,25-381-1,0 mdl: ПД100-ДИ0,25-381-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,1-381-0,5 mdl: ПД100-ДИ0,1-381-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,16-381-0,5 mdl: ПД100-ДИ0,16-381-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,25-381-0,5 mdl: ПД100-ДИ0,25-381-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,1-381-1,0 mdl: ПД100-ДИ0,1-381-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ6,0-381-1,0 mdl: ПД100-ДИ6,0-381-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ6,0-381-0,5 mdl: ПД100-ДИ6,0-381-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ4,0-381-1,0 mdl: ПД100-ДИ4,0-381-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ4,0-381-0,5 mdl: ПД100-ДИ4,0-381-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ2,5-381-1,0 mdl: ПД100-ДИ2,5-381-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ2,5-381-0,5 mdl: ПД100-ДИ2,5-381-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ10,0-381-1,0 mdl: ПД100-ДИ10,0-381-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,6-381-1,0 mdl: ПД100-ДИ1,6-381-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,6-381-0,5 mdl: ПД100-ДИ1,6-381-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,0-381-1,0 mdl: ПД100-ДИ1,0-381-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,0-381-0,5 mdl: ПД100-ДИ1,0-381-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,6-381-1,0 mdl: ПД100-ДИ0,6-381-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,6-381-0,5 mdl: ПД100-ДИ0,6-381-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ4,0-311-1,0 mdl: ПД100-ДИ4,0-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,16-311-1,0 mdl: ПД100-ДИ0,16-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ2,5-371-1,0 mdl: ПД100-ДИ2,5-371-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ4,0-371-1,0 mdl: ПД100-ДИ4,0-371-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,25-371-1,0 mdl: ПД100-ДИ0,25-371-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,16-371-1,0 mdl: ПД100-ДИ0,16-371-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ6,0-371-1,0 mdl: ПД100-ДИ6,0-371-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ10,0-371-0,5 mdl: ПД100-ДИ10,0-371-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ10,0-311-1,0 mdl: ПД100-ДИ10,0-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ10,0-311-0,5 mdl: ПД100-ДИ10,0-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ10,0-371-1,0 mdl: ПД100-ДИ10,0-371-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ6,0-311-1,0 mdl: ПД100-ДИ6,0-311-1,0 | 4,636.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ6,0-311-0,5 mdl: ПД100-ДИ6,0-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ6,0-371-0,5 mdl: ПД100-ДИ6,0-371-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ4,0-371-0,5 mdl: ПД100-ДИ4,0-371-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,6-311-0,5 mdl: ПД100-ДИ1,6-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ2,5-371-0,5 mdl: ПД100-ДИ2,5-371-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,6-371-0,5 mdl: ПД100-ДИ1,6-371-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,0-371-0,5 mdl: ПД100-ДИ1,0-371-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ1,0-311-0,5 mdl: ПД100-ДИ1,0-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,4-311-0,5 mdl: ПД100-ДИ0,4-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,25-311-0,5 mdl: ПД100-ДИ0,25-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,1-311-0,5 mdl: ПД100-ДИ0,1-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,6-311-0,5 mdl: ПД100-ДИ0,6-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,25-371-0,5 mdl: ПД100-ДИ0,25-371-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,16-311-0,5 mdl: ПД100-ДИ0,16-311-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,6-371-0,5 mdl: ПД100-ДИ0,6-371-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,4-371-0,5 mdl: ПД100-ДИ0,4-371-0,5 | 5,368.00 | - | |
| Преобразователь давления измерительный ПД100-ДИ0,16-371-0,5 mdl: ПД100-ДИ0,16-371-0,5 | 5,368.00 | - | |
