ОВЕН БВ-ххх — блоки вентильные для монтажа датчиков давления

Блоки вентильные предназначены для подключения преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.

Преимущества

• Возможность калибровки датчика в условиях эксплуатации
• Заводская сборка с испытаниями на герметичность
• Малые габариты и масса

Вентильные блоки ОВЕН БВ-х

Используются в сборе с преобразователями давления. Блоки состоят из корпуса, запорного вентиля, который обеспечивает изоляцию преобразователя от технологического процесса, и дренажных вентилей, которые обеспечивают дренаж среды и упрощают замену преобразователя в условиях эксплуатации. Также трех- и пятивентильные блоки позволяют выравнивать давление в камерах преобразователя для калибровки нулевого значения выходного сигнала.

Технические характеристики

Рабочая среда	жидкость, пар, газ
Давление рабочей среды	до 40 МПа
Температура рабочей среды	-40...+350 °С
Предельные значения температур окружающего воздуха при эксплуатации	-40…+85 °С
Присоединение к технологической линии	M20×1,5 манометрической формы
Присоединение к преобразователю	резьбовое соединение M20х1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм
Материал корпуса	нержавеющая сталь AISI 304S
Тип вентилей	игольчатый клапан с графитовым уплотнением

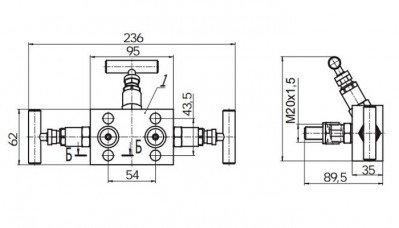

Конструктивные исполнения

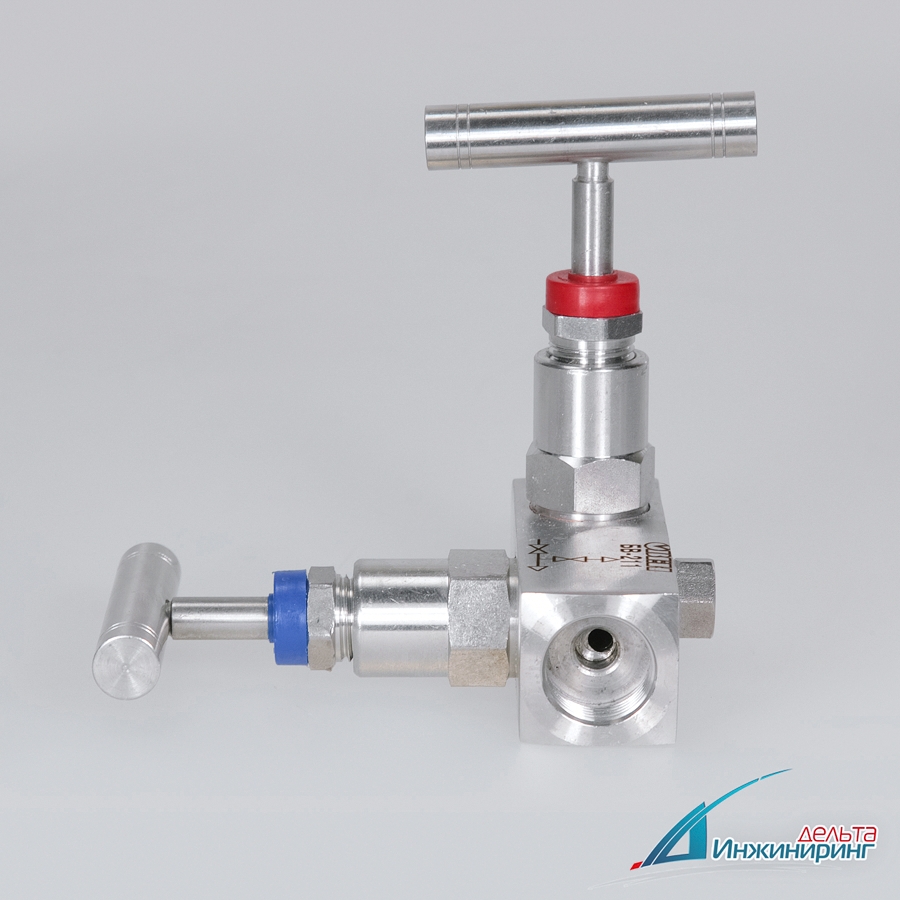

Блок вентильный ОВЕН БВ-113Блок вентильный ОВЕН БВ-211Блок вентильный ОВЕН БВ-310Блок вентильный ОВЕН БВ-312

Схемы подключения

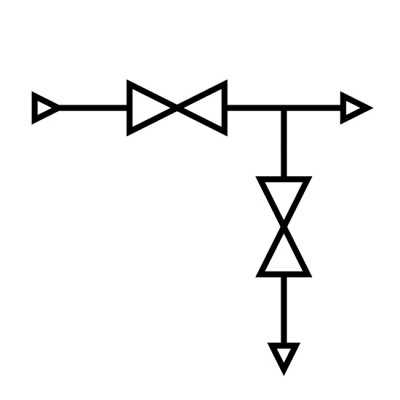

Схема подключения БВ-113

Схема подключения БВ-211

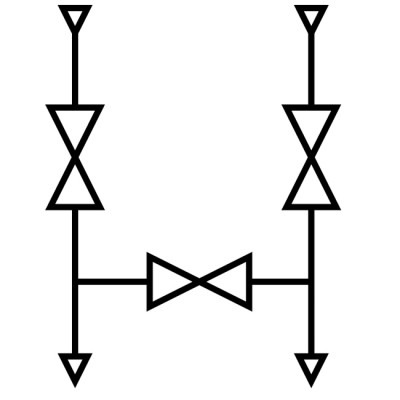

Схема подключения БВ-310

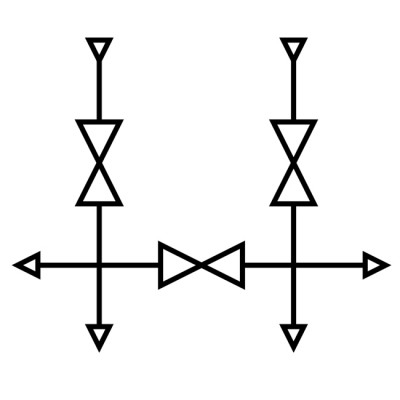

Схема подключения БВ-312

Модификации

* Устройства переходные ОВЕН УП
