ОВЕН ПД200-ДД модель 155 — преобразователь дифференциального давления во взрывозащищенном исполнении EXD

Датчики ОВЕН ПД200 модели 155-EXD общепромышленного исполнения представляют собой преобразователи дифференциального давления в полевом корпусе с измерительными мембранами из нержавеющей стали и металлическим кабельным вводом.

Преобразователи данной модели предназначены для измерения перепада давления или уровня жидкости в емкостях под давлением или расхода среды на сужающих устройствах в системах автоматического регулирования и управления на основных и вторичных взрывоопасных производствах: газораспределительных системах, узлах учета газа, объектах энергетики, вентиляционных системах и т.п.

Основные характеристики преобразователя

• измерение разности давления нейтральных к нержавеющей стали сред (воздух, пар, различные жидкости)
• преобразование перепада давления в унифицированный сигнал постоянного тока 4...20 мА и HART-протокол
• верхний предел измеряемого перепада давления (ВПИ) – ряд значений от ± 60,0 Па до ± 2,0 МПа
• максимальное статическое давление – 13 МПа
• класс точности – 0,1
• степень защиты корпуса датчика давления – IP65
• помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 30804.6.2-2013.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4…20 мА
Пределы основной погрешности измерения	±0,1 % ДИ
Напряжение питания	18...42 В
Сопротивление нагрузки	Не менее 250 Ом
Степень защиты корпуса	IP65
Среднее время наработки	500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	2 года
Вес без упаковки / в упаковке	3,5 кг / 5,0 кг
Диапазон рабочих температур окружающего воздуха	-20 (-40*)…70 °С
Диапазон температур измеряемой среды	-40…100 °С
Тип электрического соединителя	Кабельный ввод под небронированный кабель 6-12 мм
Перегрузочная способность	13 МПа
Предельное давление перегрузки	13 МПа

* Температура работы без показаний жидкокристаллической индикации

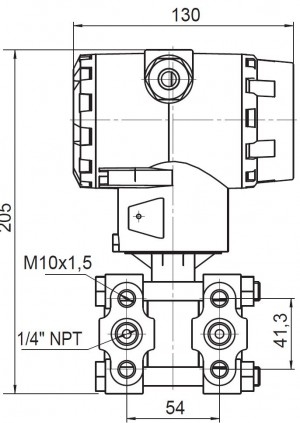

Габаритные размеры

Схема подключения преобразователя давления ПД200-EXD к внешним устройствам

Конструктивное исполнение датчика ПД200-ДД модели 155

Конструктивное исполнение датчика ПД200-ДД модели 155

Модификации

Варианты монтажа

Монтаж ПД200-ДД на плоскость, к процессу через вентильный блок

Монтаж ПД200-ДД на плоскость, к процессу через импульсные трубки

Монтаж ПД200-ДД на трубу, к процессу через импульсные трубки

Комплектность

• Преобразователь давления ПД200-ДД
• Руководство по эксплуатации
• Кабельный ввод
• Прокладка уплотнительная
• Комплект крепления
• Паспорт и Гарантийный талон
