ОВЕН ПД100И модель 121 — датчик давления для вязких, загрязнённых сред

Датчики давления ПД100И модели 121 предназначены для непрерывного преобразования избыточного, вакуумметрического, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА. Присоединение «торцевая мембрана» позволяет производить измерение сильнозагрязнённых, высоковязких, коксующихся сред.

Датчики давления ПД100И модели 121 представляют собой преобразователи давления с торцевой мембраной из нержавеющей стали AISI316L в штуцере с резьбой G1/2. В датчиках устанавливается высокочувствительный сенсор.

Датчики ПД100И модели 121 применяются для измерения уровня в открытых емкостях и измерения давления в трубопроводах на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах с вязкими и загрязненными средами: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки и т.п.

Основные характеристики

• Измеряемые давления:
  • избыточное (ДИ);
  • вакуумметрическое (ДВ);
  • избыточно-вакуумметрическое (ДИВ).
• Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
• Верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
• Перегрузочная способность – не менее 200 % ВПИ.
• Степень защиты корпуса и электроразъема преобразователя – IP65.
• Помехоустойчивость удовлетворяет требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…36 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим	группа исполнения V3
воздействиям	по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	4 / 5 лет
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,2 кг / 0,3 кг
Штуцер для подключения	G1/2 «торцевая мембрана»
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 82 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

Схемы подключения и габаритные размеры

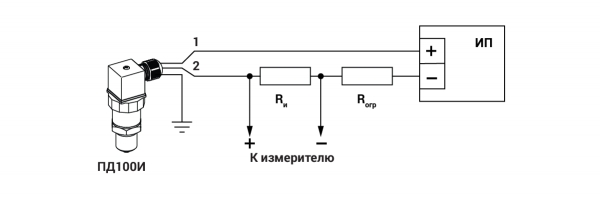

Схема подключения ПД100

Габаритные размеры ПД100 модели 121

Модификации

Комплектность

• Преобразователь давления ПД100
• Краткая инструкция
• Паспорт и Гарантийный талон
• Прокладка уплотнительная – 2 шт.
• Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
