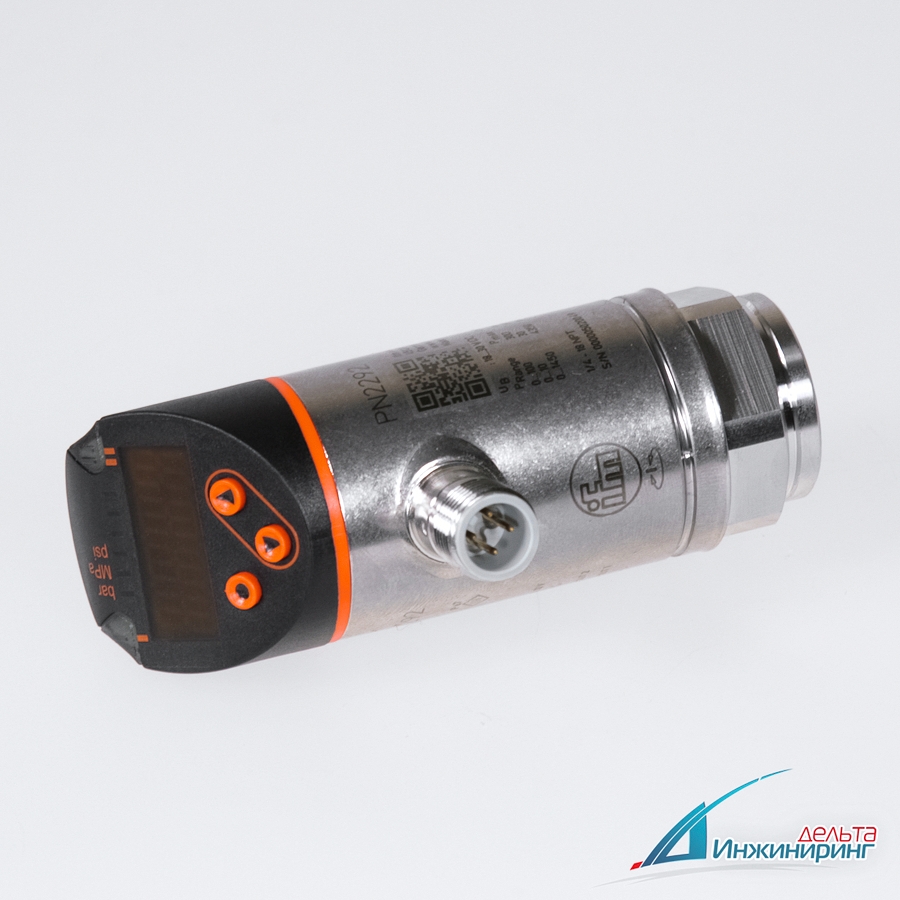

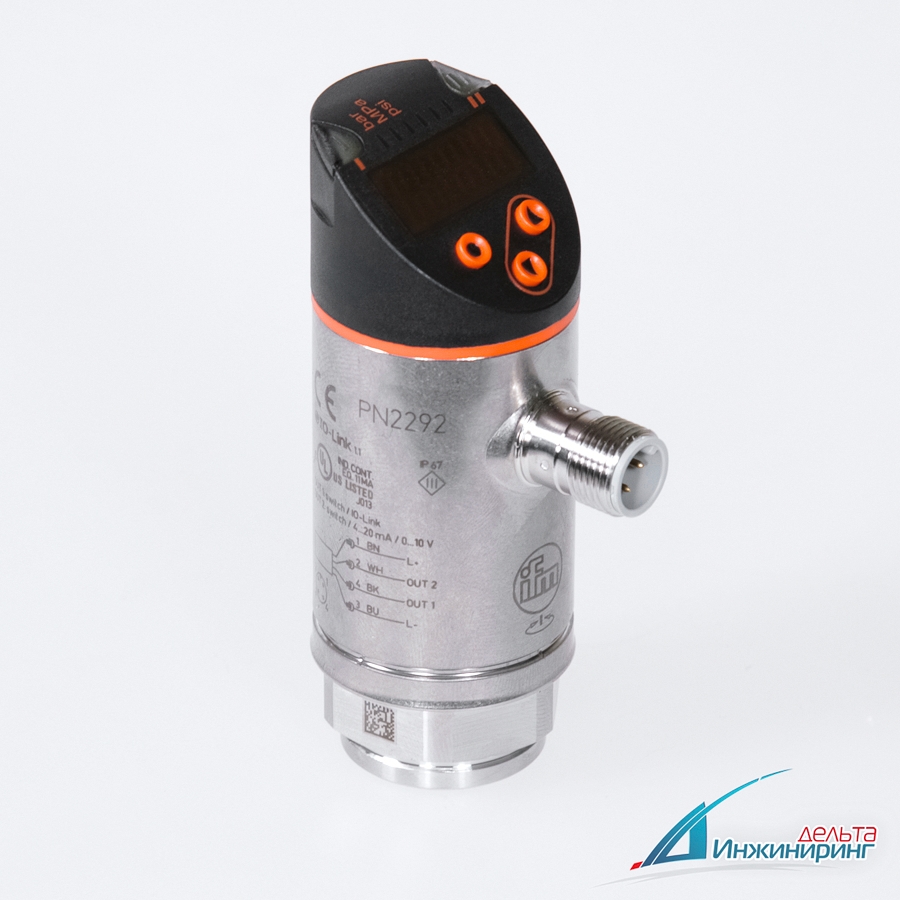

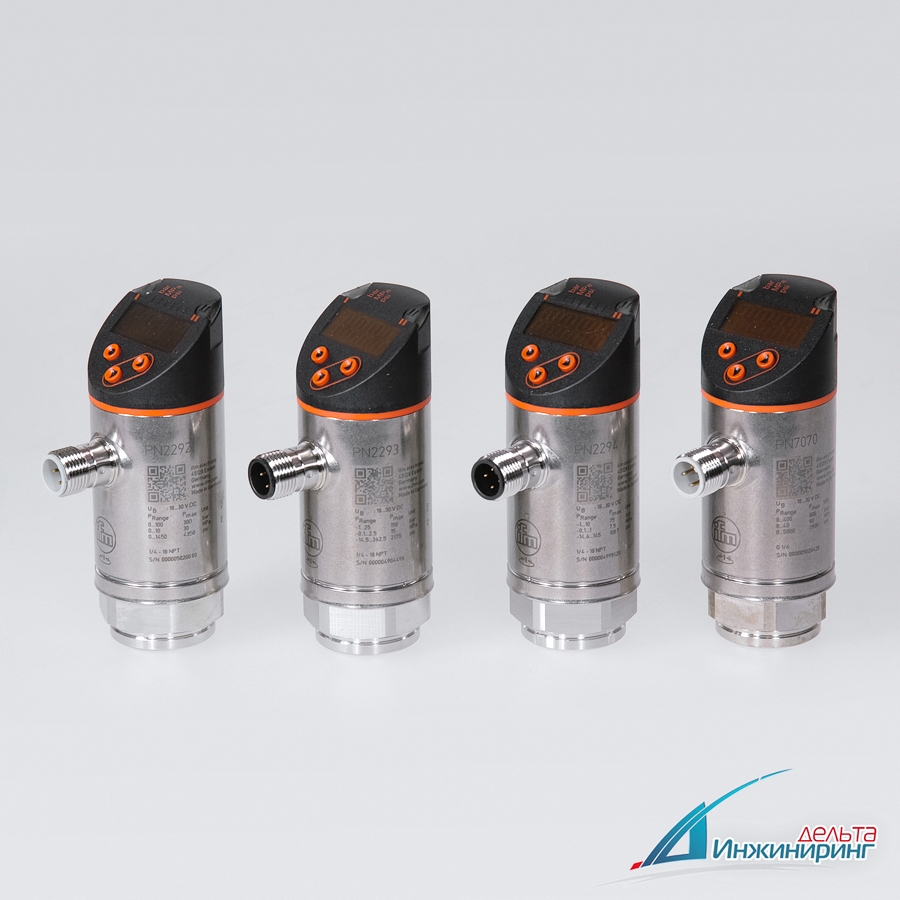

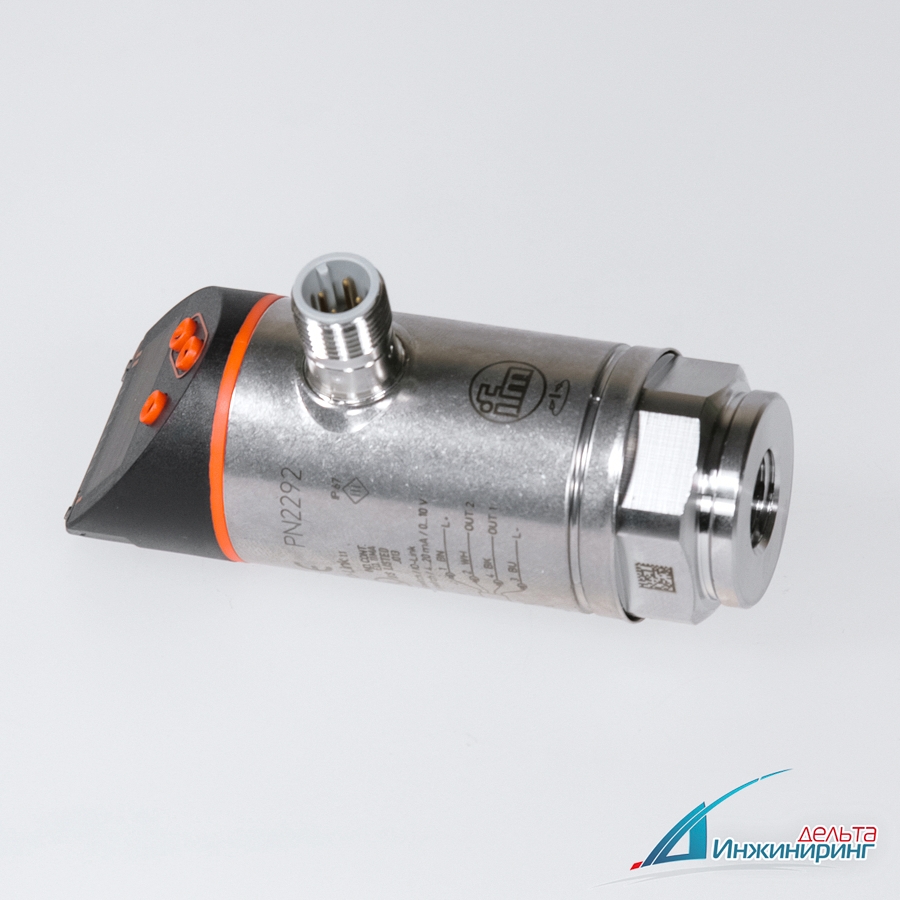

| Приложение |
|---|
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Применение | для общепромышленного применения |
| Среда | Жидкие среды |
| Условно подходит для | использование в газообразной среде при давлении > 25 бар только по запросу |
| Температура измеряемой среды [°C] | -25...80 |
| Предел прочности по давлению | |
| Мин. разрывное давление | |
| Устойчивость к вакууму [mbar] | -1000 |
| Тип давления | относительное давление |
| MAWP (для применения в соответствии с CRN) [bar] | 125 |
| Электронные данные |
|---|
| Рабочее напряжение [V] | 18...30 DC; (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | < 35 |
| Мин. сопротивление изоляции [MΩ] | 100; (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 0,3 |
| Встроенный "Watchdog" | да |
| Входы/выходы |
|---|
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Выходы |
|---|
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250 |
| Частота переключения DC [Hz] | < 500 |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20; (масштабируемый 1:5) |
| Наиб.нагрузка [Ω] | 500 |
| Аналоговый выход по напряжению [V] | 0...10; (масштабируемый 1:5) |
| Мин. сопротивление нагрузки [Ω] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон измерения/настройки |
|---|
| Диапазон измерения | | 0...100 bar | 0...1450 psi | 0...10 MPa | |
| Точка срабатывания SP | | 0,6...100 bar | 10...1450 psi | 0,06...10 MPa | |
| Точка сброса rP | | 0,2...99,6 bar | 4...1444 psi | 0,02...9,96 MPa | |
| Aналоговая пусковая точка | | 0...80 bar | 0...1160 psi | 0...8 MPa | |
| Aналоговая конечная точка | | 20...100 bar | 290...1450 psi | 2...10 MPa | |
| С шагом в | |
| Точность/ погрешность |
|---|
| Погрешность точки переключения [% диапазона] | < ± 0,4; (Turn down 1:1) |
| Повторяемость [% диапазона] | < ± 0,1; (при изменениях температуры < 10 K; Turn down 1:1) |
| Отклонение от характеристики [% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения) |
| Отклонение гистерезиса [% диапазона] | < ± 0,1; (Turn down 1:1) |
| Долговременная стабильность [% диапазона] | < ± 0,05; (Turn down 1:1; за 6 месяцев) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | 0,2; (-25...80 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | 0,2; (-25...80 °C) |
| Время реакции |
|---|
| Время отклика [ms] | < 1,5 |
| Программируемое время задержки dS, dr [s] | 0...50 |
| Демпфирование коммутационного выхода dAP [s] | 0...4 |
| Демпфирование аналогового выхода dAA [s] | 0...4 |
| Макс. время реакции аналогового выхода [ms] | 3 |
| Программное обеспечение / Программирование |
|---|
| Выбор параметров | гистерезис / окно; нормально открытый / нормально закрытый; задержка при включении / выключении; Демпфирование; Дисплей; токовый выход / выход по напряжению |
| Интерфейсы |
|---|
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| IO-Link ID прибора | 471 d / 00 01 d7 h |
| Профили | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 1 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 2,3 |
| Условия эксплуатации |
|---|
| Температура окружающей среды [°C] | -25...80 |
| Температура хранения [°C] | -40...100 |
| Степень защиты | IP 65; IP 67 |
| Испытания / одобрения |
|---|
| ЭMC | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | | |
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 ms) | |
| Вибропрочность | | DIN EN 60068-2-6 | 20 г (10...2000 Hz) | |
| MTTF [годы] | 138 |
| Сертификат UL | | Регистрационный номер UL | J013 | |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу |
| Механические данные |
|---|
| Вес [g] | 259 |
| Материал | нерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4404 / 316L); Al2O3 (96 %; керамика); FKM |
| Мин. кол-во циклов давления | 100 миллионов |
| Момент затяжки [Nm] | > 50 |
| Подключение к процессу | резьбовое соединение 1/4 NPT внутренняя резьба |
| Встроенный ограничитель | нет (можно модифицировать) |
| Дисплеи / Элементы управления |
|---|
| Дисплей | | Дисплей | 3 x светодиод, зелёный (bar, psi, MPa) | | Состояние выхода | 2 x светодиод, жёлтый | | Измеренные значения | буквенно-цифровой дисплей, красный/зеленый 4-значный | |
| Примечания |
|---|
| Упаковочная величина | 1 шт. |
| электрическое подключение |
|---|
| Соединение | Разъем: 1 x M12; Контакты: позолоченый |
