AuCom IMS2 — Цифровые устройства плавного пуска

Продвинутые устройства мягкого пуска, обеспечивающие комплексное управление с широким набором режимов разгона, торможения и защиты асинхронных двигателей мощностью до 1000 кВт (1575А) и напряжением питания от 200 до 690В переменного тока.
Серия базируется на последних достижениях в области мягкого пуска и подходит для всех типов нагрузки двигателя.

- 4 варианта пуска двигателя (ограничение тока, нарастание тока, управление моментом, ударный пуск)
- Останов (плавный останов, останов насоса, плавное торможение)
- 3-проводное и 6-проводное подключение
- Исполнение IP54 (для моделей до 253 А)
- Тепловая защита двигателя
- Отключение всех или некоторых защит
- Вход для PTC-термистора двигателя
- Работа с шунтирующим контактором или без него
- Цифровая панель управления
- Запись аварийных отключений
- Защита настроек паролем
- Защита от пониженных токов (защита насосов от кавитации)
- Программируемый аналоговый выход 4-20 мА
- Порт последовательной связи RS485 с протоколом MODBUS
- Коммуникационные модули ProfiBus, DeviceNet

► Характеристики

Пуск
- Режим пуска с постоянным значением тока
- Режим пуска с плавным изменением тока
- Управление моментом
- Ударный пуск

Остановка
- Плавная остановка
- Остановка насоса
- Плавное торможение
- Торможение постоянным током (опция)

Защиты
- Тепловая модель двигателя
- Вход для термистора двигателя
- Перекос фаз
- Неправильное чередование фаз
- Защита от заклинивания ротора
- Недогрузка по току
- Вход внешнего аварийного радиатора IMS2
- Превышение времени пуска
- Контроль частоты питающей сети
- Короткое замыкание тиристора (SCR)
- Контроль напряжения питания
- Защита от неправильного подключения двигателя
- Сбой в RS-485

Интерфейс
- Дискретные входы (3 фиксированных, 1 программируемый)
- Релейные выходы (1 фиксированный, 3 программируемых)
- Программируемый аналоговый выход 4 - 20мА
- RS-485

Пульт управления
- Кнопки управления (Start, Stop, Reset, Local/Remote)
- Кнопки программирования
- LED-дисплей параметров
- Светодиоды состояния входов и индикатор фаз

Силовое управление
- 3-х проводное
- 6-ти проводное
- Сохранение защит даже при шунтировании
- Напряжение питания 200 ~ 520 VAC или 200 ~ 690 VAC

Другие функции
- Индикация тока
- Индикация температуры двигателя
- Журнал аварийных отключений (последние 8 аварий)
- Несколько наборов параметров
- Задержка перезапуска
- Сигнализация снижения тока
- Сигнализация превышения тока
- Сигнализация перегрузки
- Автоматический перезапуск
- Автоматическая остановка
- Счетчик пусков
- Защита паролем доступа к параметрам
- Сохранение / восстановление настроек
- Возможность отключения всех или некоторых защит
- Возможность игнорирования тепловой модели

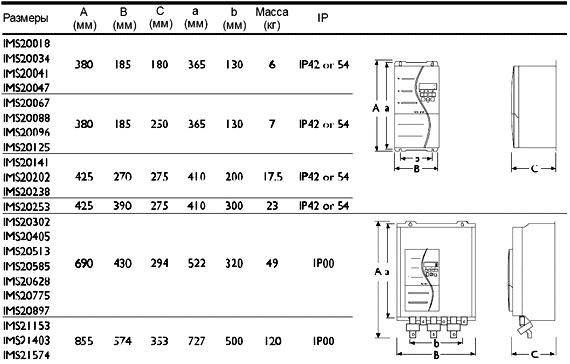

► Размеры:



► Подключение:





Буклет
