MEYERTEC серии MSN в компактном корпусе (1-контактные) — Модуль промежуточное реле и колодка

Изделия предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока. Реле используют в качестве развязывающего (согласующего) элемента между управляющим устройством и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

У промежуточного реле два назначения: множитель отдельных контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.

Особенности модуля MEYERTEC серии MSN

• Комплектность поставки: реле + колодка без подбора.
• Компактные размеры реле и колодки (6,2 мм) позволяют экономить монтажное пространство в шкафу.
• Взаимозаменяемость с аналогичными реле других производителей.
• Простой монтаж на DIN-рейку.
• Светодиодный индикатор состояния.

Технические характеристики

Характеристика	Значение
Время включения (при Uном)	7 мс
Время выключения (при Uном)	15 мс
Диапазон рабочих температур	-40…+70 °С
Относительная влажность	5…85%, без конденсата
Габаритный размер	78,9×96,2×6,2 мм
Масса	не более 60 г
Электрические характеристики КОНТАКТОВ	Значение
Коммутируемый ток	6 А при ~ 250 VAC
Рабочее напряжение при переменном/постоянном токе	0,8…1,25 питающего напряжения
Материал контакта	Серебряный сплав (AgNi)
Электрический ресурс	3×104
Механический ресурс (при 300 вкл./мин)	10×106
Сопротивление пробоя между группами контактов	1000 VAC в течение 1 мин
Электрические характеристики КАТУШКИ	Значение
	MSN-103.D	MSN-104.D
Номинальное напряжение питания Uном	24 VDC	60 VDC
Мощность	0,18 Вт	60 VDC
Сопротивление пробоя между катушкой и контактами	4000 VAC в течение 1 мин.

Модификации

Схемы подключения и габаритные размеры

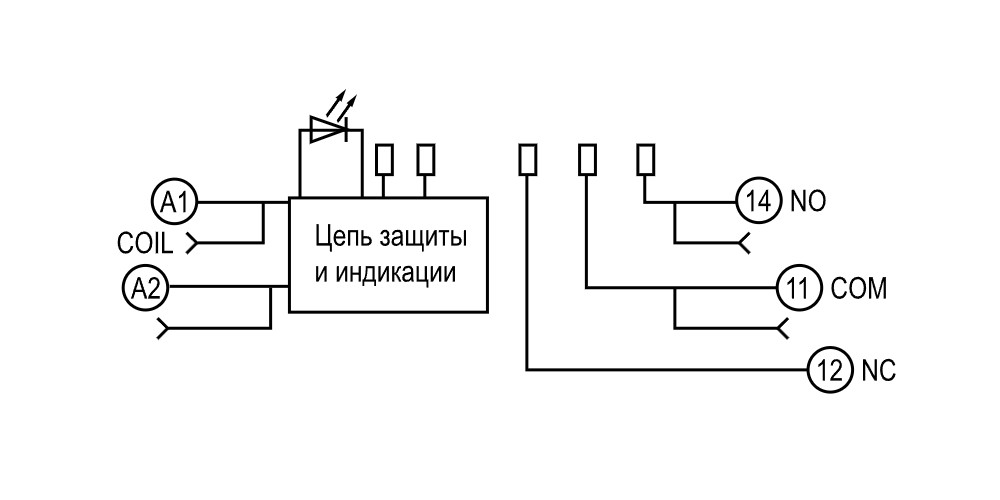

Схема подключения промежуточных реле MEYERTEC серии MSN

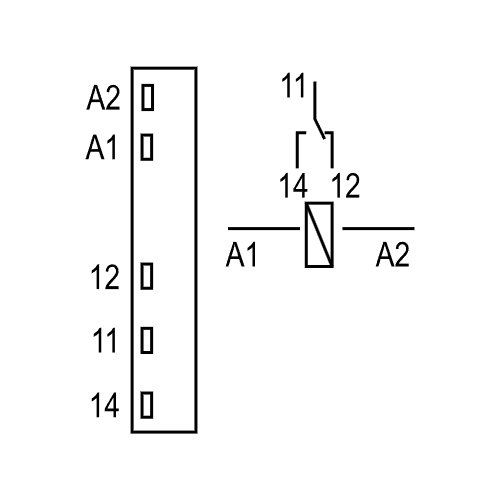

Цоколевка колодки промежуточного реле MEYERTEC серии MSN

Габаритные размеры промежуточного реле и колодки MEYERTEC серии MSN

Документация

Документация
Руководство по эксплуатации модуля промежуточного реле MSN	pdf	0.83 MB
Сертификаты
Декларация о соответствии модуля промежуточного реле и колодки MSN	pdf	789.49 kB
