Fotek Controls SSR-K / SCR-K — Твердотельные реле

Отличаются малым монтажным шагом (узкий корпус). Идеально подходят для монтажа в шкафах управления.

Основные характеристики:

• Встроенный радиатор
• Крепление на DIN-рейку
• Вход: 4~32Vdc / 20~265Vac/dc / 4~20mA
• Выход: 24~380Vac / 90~550Vac / 5~60Vdc / 5~150Vdc
• Номинальный ток: 5A / 10A / 20A / 30A / 40A
• Размеры:
  25mm * 77mm * 74.6mm
  36mm * 77mm * 74.6mm (для модели 40A)

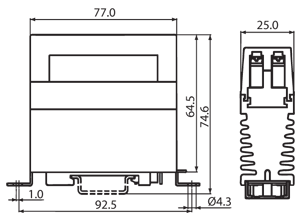

10A/20A/30A

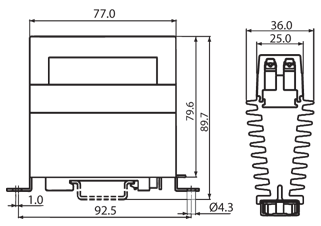

40A


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

SSR-K (однофазные реле DC-AC типа):

Модель	SSR-K10DA (-H)	SSR-K20DA (-H)	SSR-K30DA (-H)	SSR-K40DA (-H)
Тип	DC-AC
Ном. управляющее напряжение	4 ... 32 В постоянного тока
Напряжение выключения	<3.0 В постоянного тока
Ток срабатывания	макс. 12 мА
Метод управления	Коммутация при переходе тока через ноль
Номинальное напряжение нагрузки	24 ... 380 В переменного тока 90 ... 550 В переменного тока (для моделей -H)
Пиковое напряжение	более 1200 В переменного тока
Номинальный ток нагрузки	10А	20А	30А	40А
Макс. кратковременный ток (в теч. 1 периода напряжения пит.)	135А	275А	410А	410А
Ток утечки	5.0 мА
Время отклика на входной сигнал	макс. 8.3 мс (60Гц)
Предельный импульс напряжения	2 кВ
Диэлектрическая прочность	4 кВ среднеквадр. знач.
Сопротивление изоляции	100МОм / 500В DC
Диапазон рабочих температур	-40°С ... +80°С

SSR-K (однофазные реле AC-AC типа)

Модель	SSR-K10АА (-H)	SSR-K20АА (-H)	SSR-K30АА (-H)	SSR-K40АА (-H)
Тип	AC-AC
Ном. управляющее напряжение	20 ...650 В пост. или перем. тока
Напряжение выключения	<12 В пост. или перем. тока
Ток срабатывания	макс. 3 ВА
Метод управления	Коммутация при переходе тока через ноль
Номинальное напряжение нагрузки	24 ... 380 В переменного тока 90 ... 550 В перем. (для моделей -H)
Пиковое напряжение	более 1200 В переменного тока
Номинальный ток нагрузки	10А	20А	30А	40А
Макс. кратковременный ток (в теч. 1 периода напряжения пит.)	135А	275А	410А	410А
Ток утечки	макс. 5 мА
Время отклика на входной сигнал	макс. 8.3 мс (60Гц)
Предельный импульс напряжения	2 кВ
Диэлектрическая прочность	4 кВ среднеквадр. знач.
Сопротивление изоляции	100МОм / 500В DC
Диапазон рабочих температур	-40°С ... +80°С

SSR-K (однофазные реле DC-DC типа)

Модель	SSR-K25DD (-H)
Тип	DC-DC
Ном. управляющее напряжение	4 ... 32 В пост. тока
Напряжение выключения	<3.0 В пост. тока
Ток срабатывания	12 мА
Метод управления	Оптрон
Номинальное напряжение нагрузки	5 ... 60 В пост. тока 5 ... 150 В пост. тока (для мод. -H)
Пиковое напряжение	300 В пост. тока
Номинальный ток нагрузки	25А
Макс. кратковременный ток (в теч. 1 периода напряжения пит.)	120А
Ток утечки	1 мА
Время отклика на входной сигнал	1 мс
Предельный импульс напряжения	2 кВ
Диэлектрическая прочность	4 кВ среднеквадр. знач.
Сопротивление изоляции	100МОм / 500В DC
Диапазон рабочих температур	-40°С ... +80°С

SCR-K (линейные однофазные реле с регулировкой выходного напряжения)

Модель	SСR-K10LA (-H)	SСR-K20LA (-H)	SСR-K30LA (-H)	SСR-K40LA (-H)
Управляющий сигнал	4 ... 20 мА
Входное сопротивление	примерно 1.2 кОм
Метод управления	фазовое управление
Номинальное напряжение нагрузки	90 ... 380 В переменного тока 180 ... 550 В переменного тока (для моделей -H)
Пиковое напряжение	более 1200 В переменного тока
Номинальный ток нагрузки	10А	20А	30А	40А
Макс. кратковременный ток (в течение 1 периода напряжения пит.)	135А	275А	410А	410А
Ток утечки	0.5% при полной нагрузке
Время отклика на входной сигнал	макс. 1.0 мс
Предельный импульс напряжения	2 кВ
Диэлектрическая прочность	4 кВ среднеквадр. знач.
Сопротивление изоляции	100МОм / 500В DC
Диапазон рабочих температур	-40°С ... +80°С
