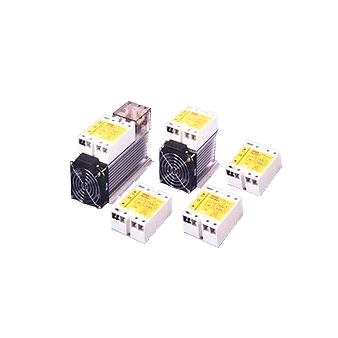

Fotek Controls ESR и HPR — Новые серии твердотельных реле

Две новые серии твердотельных реле FOTEK:

ESR (трехфазные);
HPR (однофазные).

В них улучшены, по сравнению с сериями SSR и TSR, следующие потребительские характеристики:

- расширен диапазон коммутируемых токов – теперь появились модели до 100 А;
- увеличен диапазон рабочих температур – теперь все модели имеют нижний предел до минус 40 С;
- введена функция автоматического отключения при превышении температуры тиристора +120 С (защита реле от перегрева и выхода из строя), с автоматическим включением при снижении температуры ниже +110 С.

Диапазоны рабочих напряжений нагрузки остались прежними – 24-380 VAC для стандартных моделей и 90-480 VAC для моделей повышенного напряжения.

► Технические характеристики

Серия ESR DC ~ AC, трехфазные стандартные и повышенного напряжения
(номинальный ток указан для резистивной нагрузки)

Тип	Стандартный
Модель	ESR-25DA	ESR-40DA	ESR-60DA	ESR-80DA	ESR-100DA
Номинальный ток нагрузки	25 A макс.	40 A макс.	60 A макс.	80 A макс.	100 A макс.
I2t для предохранителей	259 A2s	664 A2s	1800 A2s	3200 A2s	7200 A2s
Макс. кратковрем. ток	275 А	410 А	850 А	1200 А	1750 А
Пиковое напряжение	1200 VAC	1200 VAC	1200 VAC	1200 VAC	1200 VAC
Диапазон напряжения нагрузки	24 - 380 VAC

Тип	Повышенного напряжения
Модель	ESR-25DA-H	ESR-40DA-H	ESR-60DA-H	ESR-80DA-H	ESR-100DA-H
Максимальный ток нагрузки	25 A	40 A	60 A	80 A	100 A
I2t для предохранителей	259 A2s	664 A2s	1800 A2s	3200 A2s	7200 A2s
Макс. кратковрем. ток	275 А	410 А	850 А	1200 А	1750 А
Пиковое напряжение	1200 VAC	1200 VAC	1200 VAC	1200 VAC	1200 VAC
Диапазон напряжения нагрузки	90 - 480 VAC

Общая спецификация

Управляющее напряжение "Включено"	4-32 VDC
Состояние "Выключено"	< 3.0 VDC
Потребляемый ток	не более 30 мА
Метод управления тиристорами	Коммутация при переходе через ноль
Ток утечки	5 мА
Время отклика	8.3 мс (60 Гц)
Защита от перегрева	Выкл. свыше 120 0С, перезапуск ниже 110 0С
Предельный импульс напряжения	2 кВ (EN61000-4-4)
Диэлектрическая прочность	4 кВ среднеквадр. знач. (EN60950/VDE0805)
Прочность изоляции	100 МОм/500 VDC (EN60950/VDE0805)
Условия окружающей среды	-40 0С ~ +80 0C; 35 - 85 % отн. влажности

Серия HPR DC ~ AC, однофазные стандартные и повышенного напряжения
(номинальный ток указан для резистивной нагрузки)

Тип	Стандартный
Модель	HPR-60DA	HPR-80DA	HPR-100DA
Номинальный ток нагрузки	60 A макс.	80 A макс.	100 A макс.
I2t для предохранителей	1800 A2s	3200 A2s	7200 A2s
Макс. кратковрем. ток	850 А	1200 А	1750 А
Пиковое напряжение	1200 VAC	1200 VAC	1200 VAC
Диапазон напряжения нагрузки	24 - 380 VAC

Тип	Повышенного напряжения
Модель	HPR-60DA-H	HPR-80DA-H	HPR-100DA-H
Номинальный ток нагрузки	60 A макс.	80 A макс.	100 A макс.
I2t для предохранителей	1800 A2s	3200 A2s	7200 A2s
Макс. кратковрем. ток	850 А	1200 А	1750 А
Пиковое напряжение	1200 VAC	1200 VAC	1200 VAC
Диапазон напряжения нагрузки	24 - 550 VAC

Общая спецификация

Управляющее напряжение "Включено"	4-32 VDC
Состояние "Выключено"	< 3.0 VDC
Потребляемый ток	не более 30 мА
Метод управления тиристорами	Коммутация при переходе через ноль
Ток утечки	5 мА
Время отклика	8.3 мс (60 Гц)
Защита от перегрева	Выкл. свыше 120 0С, перезапуск ниже 110 0С
Предельный импульс напряжения	2 кВ (EN61000-4-4)
Диэлектрическая прочность	4 кВ среднеквадр. знач. (EN60950/VDE0805)
Прочность изоляции	100 МОм/500 VDC (EN60950/VDE0805)
Условия окружающей среды	-40 0С ~ +80 0C; 35 - 85 % отн. влажности

► Размеры

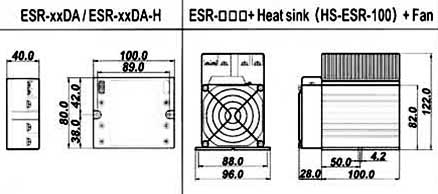

Серия ESR DC ~ AC, трехфазные стандартные и повышенного напряжения

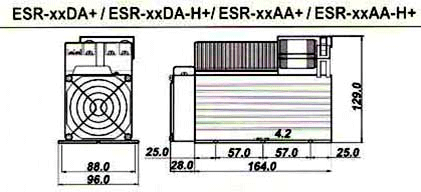

Серия ESR+ DC ~ AC, трехфазные стандартные и повышенного напряжения

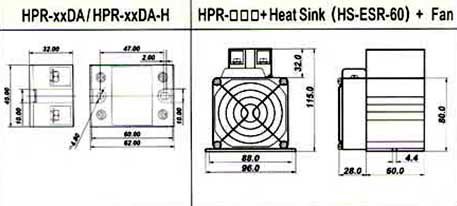

Серия HPR DC ~ AC, однофазные стандартные и повышенного напряжения


► Подключение

Серия ESR DC ~ AC, трехфазные стандартные и повышенного напряжения


Серия ESR+ DC ~ AC, трехфазные стандартные и повышенного напряжения


Серия HPR DC ~ AC, однофазные стандартные и повышенного напряжения


Руководство по эксплуатации
