MEYERTEC МТК-СТ — Термостаты для электротехнических шкафов

Термостаты MEYERTEC MTK-СТ применяются совместно с нагревателями и вентиляторами для поддержания заданной температуры внутри шкафа. Предназначены для защиты оборудования в шкафах автоматики от перегрева, переохлаждения, образования конденсата, коррозии элементов.
Также термостаты МТК-СТ могут использоваться в качестве сигнализаторов пониженной или повышенной температуры.

Применение

• Шкафы управления и автоматики.
• Банкоматы.
• Платёжные терминалы.
• Вендинговое оборудование.
• Прочие устройства, устанавливаемые на улице или в неотапливаемых/неохлаждаемых помещениях.

Особенности термостатов МТК-СТ

• Широкий диапазон задания уставки: 0…+60 °C.
• Простой монтаж на DIN-рейку.
• Компактные размеры.
• Высокая коммутационная способность (~250 В, 10 A).
• Продление срока службы оборудования.
• Экономия электроэнергии за счет периодического включения нагревателей/вентиляторов.
• Температура эксплуатации: -45...+80 °C.

Линейка термостатов МТК-СТ

Термостат для управления вентилятором МТК-СТ0

Если температура внутри шкафа поднимается выше уставки, то термостат включает вентилятор охлаждения. Благодаря использованию термостата МТК-СТ0 вентилятор работает не постоянно, а включается только при необходимости. Это увеличивает срок службы вентилятора, а также снижает периодичность замены фильтров впускных и выпускных решеток.

Термостат для управления нагревателем МТК-СТ1

Если температура внутри шкафа поднимается выше уставки, то термостат выключает электрический нагреватель. Благодаря использованию термостата МТК-СТ1 нагреватель работает не постоянно, а включается только при необходимости. Совместное применение термостата и нагревателя обеспечивает поддержание оптимальной температуры внутри шкафа и предотвращает образование конденсата.

Сдвоенный термостат для управления вентилятором и нагревателем МТК-СТ2

Термостаты МТК-СТ2 – это два термостата с независимыми функциями регулировки в одном устройстве. Объединяет функционал термостатов МТК-СТ0 и МТК-СТ1 в одном компактном корпусе.

Технические характеристики

	MTK-CT0, MTK-CT1	MTK-CT2
Диапазон настройки	от 0 до +60 °C
Разность температур переключения	7±4 °C
Чувствительный элемент	биметалл
Количество срабатываний реле	> 100 000 циклов
Макс. коммутационная способность (активная/реактивная нагрузка)	AC 250 В, 10 (2) A
	AC 120 В, 15 (2) A
	DC 30 Вт при DC 24 В до DC 72 В
Макс. пусковой ток	AC 16 A за 10 сек
Подключение¹	2-полюсный винтовой зажим для кабелей сечением:
	жесткий провод 2,5 мм² (AWG 14)
	многожильный провод
Крепление	зажим для DIN-рейки 35 мм согл. DIN EN 60715
Габаритные размеры	60 × 33 × 43 мм	67 × 50 × 46 мм
Вес	прибл. 40 г	прибл. 90 г
Монтажное положение	вертикальное
Степень защиты	IP20
Класс защиты	АС: II, DC: III

¹ При подключении многожильным проводом должны быть использованы наконечники.
Примечание: контактная система термостата подвергается воздействию окружающей среды, поэтому контактное сопротивление может измениться. Это может привести к падению напряжения и/или самостоятельному нагреву контактов.

Условия эксплуатации

Температура эксплуатации	от -45 до +80 °C
Влажность при эксплуатации/хранении	макс. 90 % RH (без образования конденсата)

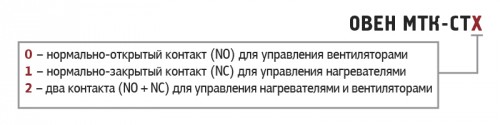

Модификации
