KIPPRIBOR Серия MR — Промежуточные реле в компактном корпусе

Промежуточные реле KIPPRIBOR серии MR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

Реле KIPPRIBOR серии MR выполнены в компактном прозрачном корпусе шириной всего 16 мм. Несмотря на свои миниатюрные размеры, промежуточные реле KIPPRIBOR серии MR имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.

Реле KIPPRIBOR серии MR монтируются как на DIN-рейку стандарта 35 мм, при помощи монтажных колодок, так и печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).

Преимущества промежуточных реле KIPPRIBOR серии MR:

• значительно меньшие габариты реле при сопоставимых токах;
• полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
• монтаж на DIN-рейку или печатную плату;
• ширина монтажной колодки – всего 16 мм.

Степень защиты промежуточных реле KIPPRIBOR серии MR:

• со стороны корпуса - IP40;
• со стороны клемм - IP00.

Монтаж на DIN-рейку:

• 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-012BE/2 и PYF-022BE/2;
• 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-012BE/3 и PYF-022BE/3;
• 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-112BE/3 и PYF-122BE/3.

Монтаж на печатную плату:
Непосредственная установка методом пайки.

Харастеристика	Значение
Время включения (при UN)	не более 20 мс
Время выключения (при UN)	не более 20 мс
Диапазон рабочих температур	–55...+70 °С
Относительная влажность	35...80 % RH
Атмосферное давление	86...106 кПа
Ударопрочность	10 g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость	10...55 Гц (удвоенная амплитуда 1,0 мм)
Масса	не более 17 г

Электрические характеристики КОНТАКТОВ	Постоянный ток (DC)	Переменный ток (АС)
Номинальный ток	5 A при 30 В	5 A при 250 В
Начальное сопротивление	не более 100 мОм
Материал	серебряный сплав (AgNi)
Электрический ресурс	не менее 10
Механический ресурс (при 300 вкл./мин)	не менее 10
Сопротивление пробоя между группами контактов	не менее 1000 В ~ при токе утечки 1 мА в течение 1 минуты

Электрические характеристики КАТУШКИ	Постоянный ток (DC)	Переменный ток (АС)
Номинальное напряжение питания UN	12/24 В*	220 В*
Напряжение включения	не менее 0,75 UN (при 25 °С)	0,80 UN
Напряжение выключения	не более 0,10 UN (при 25 °С)	0,30 UN
Предельное напряжение питания	1,10 UN (при 25 °С)
Мощность	0,53 Вт	1,0 ВА
Сопротивление пробоя между контактами и катушкой	не менее 1500 В ~ при токе утечки 1 мА в течение 1 минуты

Габаритные размеры и схемы подключения промежуточных реле KIPPRIBOR серии MR:

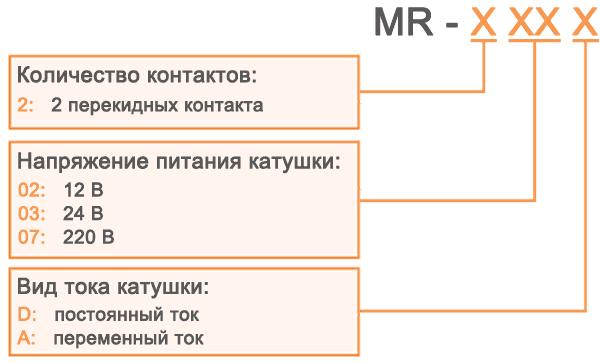

Обозначение при заказе:
