KIPPRIBOR Серия RP — Промежуточные реле

Промежуточное реле KIPPRIBOR RP предназначено для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Общепромышленное промежуточное реле серии KIPPRIBOR RP используется в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.



Преимущества промежуточных реле KIPPRIBOR серии RP:

• прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
• полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
• яркий цветной светодиодный (LED) индикатор работы;
• удобный ручной дублёр с фиксацией (для модификаций LTU).

Степень защиты промежуточных реле KIPPRIBOR серии RP:

• корпуса реле – IP40,
• со стороны клемм – IР00.
• Для монтажа на DIN-рейку или плоскость:

Для монтажа на DIN-рейку или плоскость:

• 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/2;
• 3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/3;
• 3-ярусная колодка с самозажимными клеммами KIPPRIBOR PYF-144BE/3.

​Технические характеристики промежуточных реле:

Характеристика	Модификации без ручного дублера	Модификации с ручным дублером
Время включения (при U	не более 20 мс
Время выключения (при U	не более 20 мс
Диапазон рабочих температур	–55...+70 °С
Относительная влажность	35%...80% RH
Атмосферное давление	86...106 кПа
Светодиодный LED-индикатор срабатывания	есть
Ручное дублирование срабатывания	нет	есть
Механическая индикация срабатывания	нет	есть
Ударопрочность	10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость	10...55 Гц (удвоенная амплитуда 1,0 мм)
Масса	не более 35 г

Электрические характеристики контактов:

Характеристика	Постоянный ток (DС)	Переменный ток (АС)
Номинальные ток и напряжение коммутации	5 A при 30 В	5 A при 250 В
Начальное сопротивление контактов	не более 100 мОм
Материал контакта	серебряный сплав (AgNi)
Электрический ресурс	не менее 10
Механический ресурс (при 300 вкл./мин)	не менее 10
Сопротивление пробоя между группами контактов	не менее 1000 В ~ при токе утечки 1 мА в течение 1 минуты

Электротехнические характеристики катушки:

Характеристика	Постоянный ток (DС)	Переменный ток (АС)
Номинальное напряжение питания катушки UN	12/24 В*	12/24/110/220 В*
Напряжение включения (при 25 °С)	не менее 0,75U	не менее 0,80U
Напряжение выключения (при 25 °С)	не более 0,10U	не более 0,30U
Предельное напряжение питания катушки (при 25 °С)	1,10U
Мощность катушки	0,9 Вт	1,2 ВА
Сопротивление пробоя	не менее 1500 В ~ в течение 1 мин. (ток утечки 1 мА)

*выбирается при заказе

---

Элементы индикации и управления

Цветомаркировка LED-индикатора, механического индикатора и ручного дублера
Вид индикации	LED-индикатор	Механический индикатор	Ручной дублер
Постоянный ток	зеленый	синий	синий
Переменный ток	красный	красный	красный

Габаритные размеры и схемы подключения промежуточных реле KIPPRIBOR серии RP

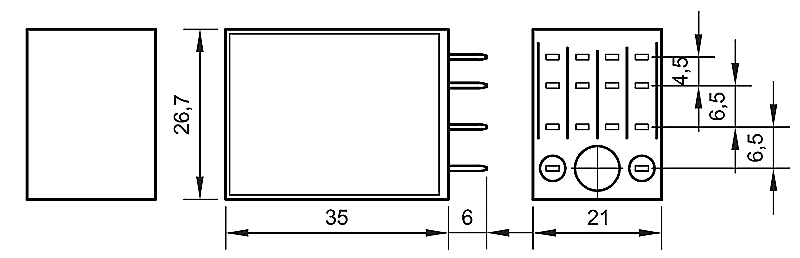

Модификации без ручного дублера

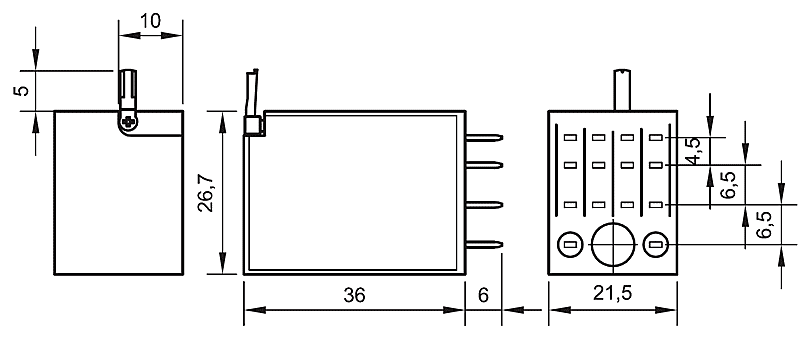

Модификации с ручным дублером

Обозначение при заказе
