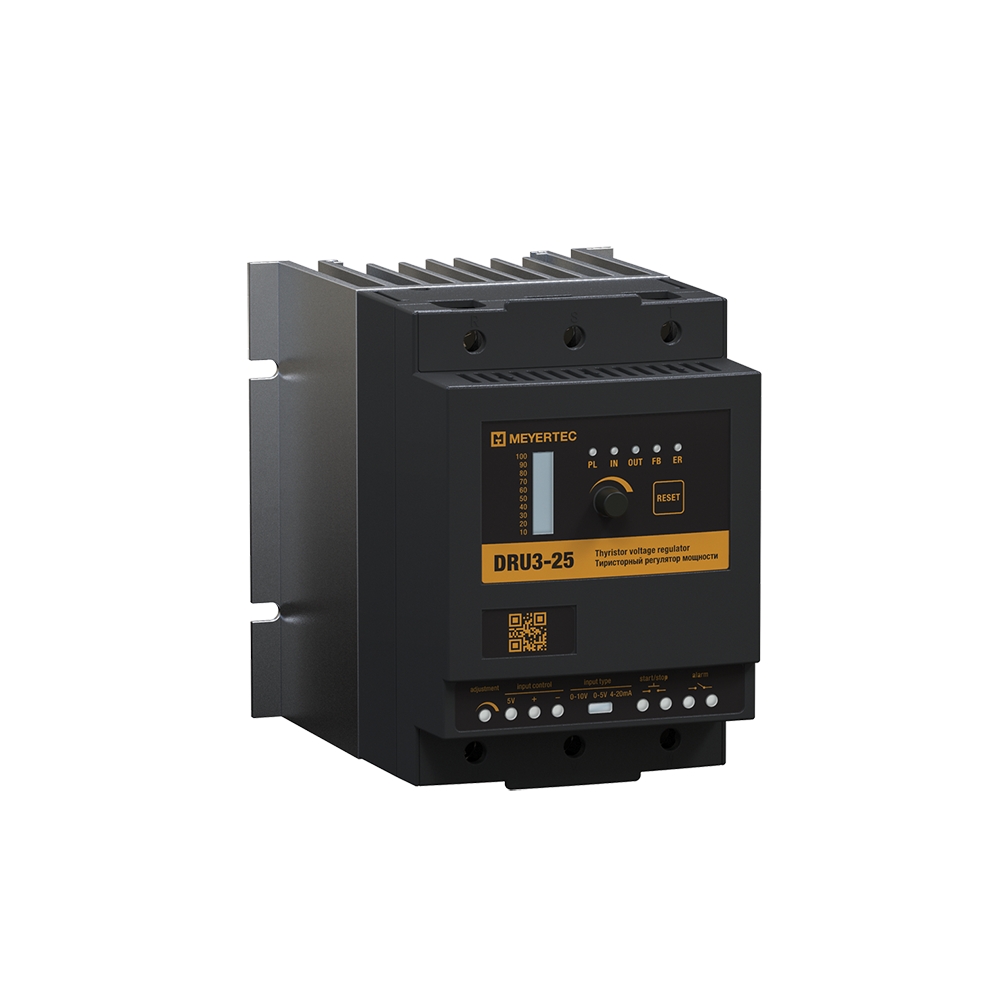

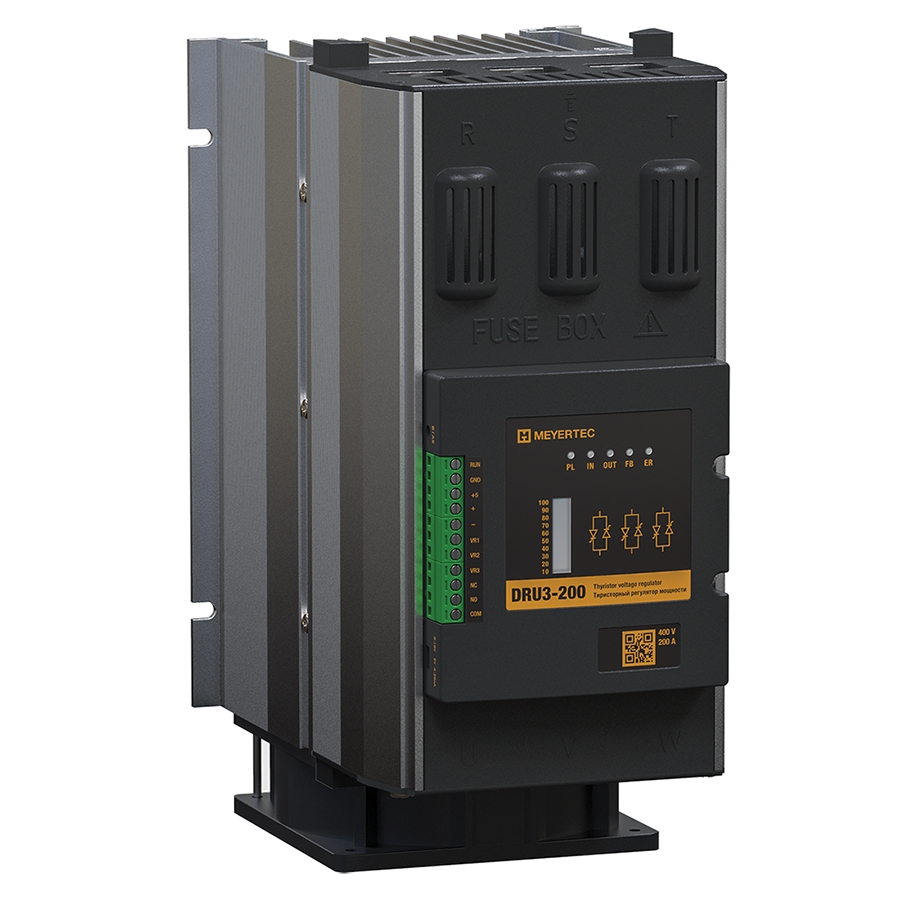

Регуляторы мощности DRU3 предназначены для плавного управления мощностью, передаваемой из сети в нагрузку. Управление производится в ручном режиме или посредством входного аналогового сигнала. Помимо управления, регулятор мощности обеспечивает полную защиту нагрузки от проблем сети.
Преимущества
- Широкая линейка трехфазных регуляторов 25…200 А, напряжение 200…440 В.
- Точное управление нагрузкой – приведенная погрешность прибора не более 1 %.
- Линеаризация зависимости выходного напряжения или мощности от входного сигнала.
- Ручное управление по месту или автоматическое управление нагрузкой от аналогового выхода с возможностью подключения любого типа аналогового сигнала.
- Надежная защита от перекоса фаз, провалов напряжений и коротких замыканий. Быстродействующий предохранитель в каждой фазе регулятора мощности.
Рекомендации к применению
Регуляторы мощности используются в автоматизированных системах управления технологическим процессом в любых отраслях промышленности: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия.
Наиболее часто регуляторы мощности используются для управления ТЭНами и инфракрасными нагревателями, а также для плавной регулировки мощных ламп накаливания и трансформаторов.

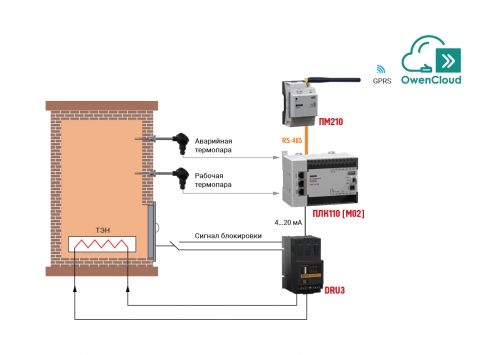

Применение регулятора мощности MEYERTEC DRU3 в управлении температурой печи нагрева
Технические характеристики
Основной алгоритм управления регулятором мощности – фазовый. Регулировка мощности изменением угла (фазы) открывания тиристора. В этом случае мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.

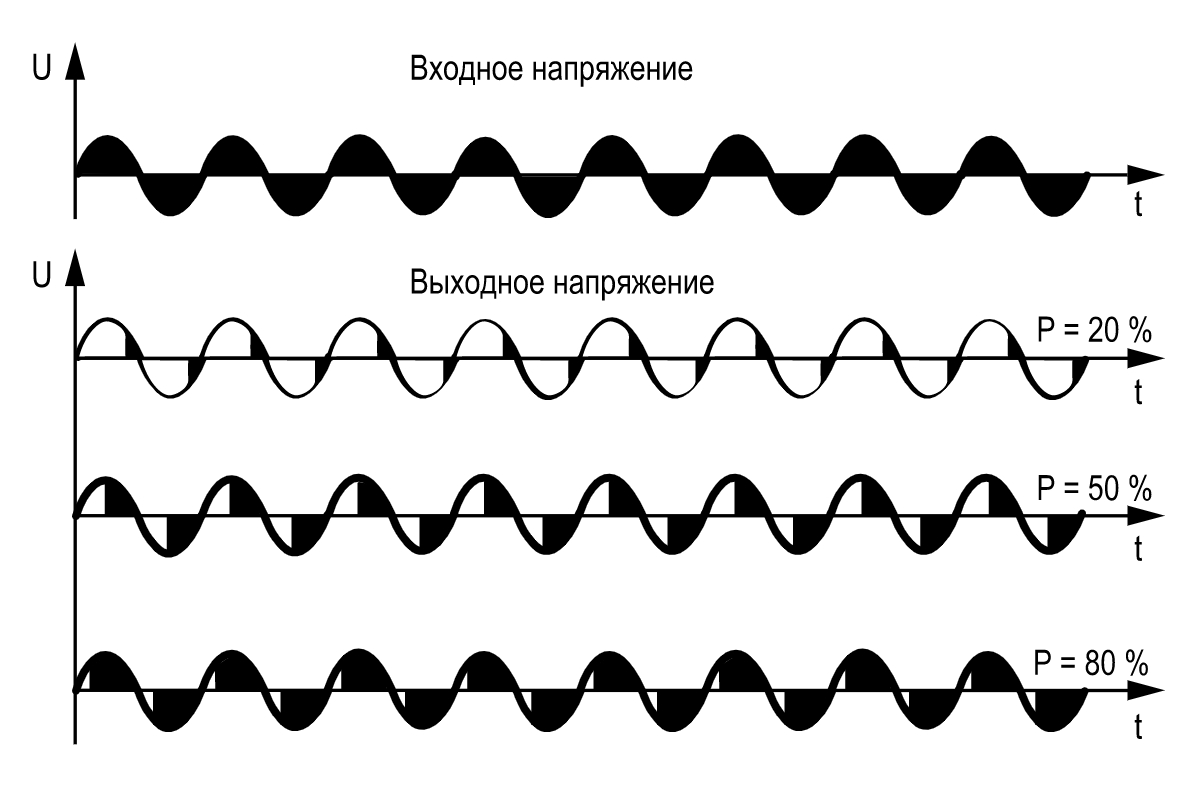

Фазовый метод управления, используемый в регуляторах мощности DRU3
У регуляторов мощности DRU3 имеется функция линеаризации. Она позволяет линейно изменять напряжение на нагрузке.Все трёхфазные регуляторы имеют диапазон регулирования от 5 %.

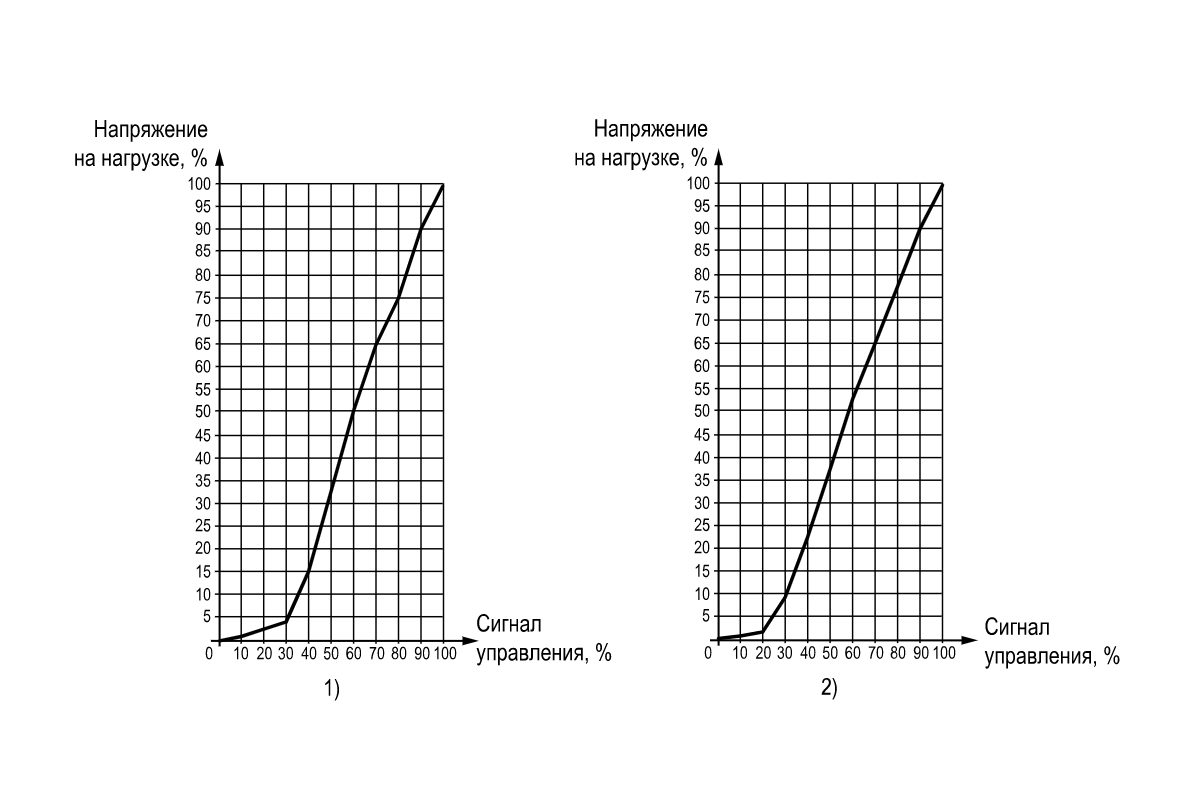

Зависимость выходного напряжения от сигнала управления в регуляторах мощности MEYERTECDRU3 (1 – для исполнений до 100 А, 2 – для исполнений 125…200 А)
Технические характеристики
| Параметр | Значение |
| Питание | |
| Диапазон напряжения питания от трехфазной сети переменного тока | 200…440 В (номинальное значение – 400 В) |
| Частота питающего напряжения | 47…63 Гц |
| Аналоговый вход | |
| Тип входа | 0…20 мА, 4…20 мА0…5 В, 0…10 В, 1…5 В, 2…10 В |
| Основная приведенная погрешность, не более | 1 % |
| Номинальное значение входного импеданса | |
| Гальваническая изоляция от сети | 1500 В |
| Дискретный вход | |
| Тип входа | Логический |
| Назначение | Аварийный стоп |
| Гальваническая изоляция от сети | 1500 В |
| Дискретный выход | |
| Тип выхода | «Сухой контакт» |
| Тип контактов: | |
| DRU3-25/40/75/100 | Нормально-замкнутый |
| DRU3-125/150/200 | Перекидной |
| Тип нагрузки | Резистивная |
| Максимальный коммутируемый ток | 1 А |
| Максимальное коммутируемое напряжение | ~125 В, =30 В |
| Гальваническая изоляция от сети | 1500 В |
| Силовой выход | |
| Тип силовых ключей | Тиристоры |
| Номинальный выходной ток | 16…125 А (зависит от модификации) |
| Максимальный выходной ток (до 120 с) | 25…200 А |
| Схемы включения нагрузки | «Звезда без нейтрали», «треугольник» |
| Регулируемый параметр | Мощность |
| Способ регулировки выходного напряжения | Фазовый |
| Корпус | |
| Тип корпуса | Для крепления на стену |
| Степень защиты корпуса по ГОСТ 14254: | |
| - DRU3-25/40/75/100 | IP20 |
| - DRU3-125/150/200 | IP00 |
| Охлаждение: | |
| - DRU3-25 | естественное |
| - остальные модификации | принудительное (есть встроенный вентилятор) |
| Масса устройства (брутто/нетто): | |
| - DRU3-25/40 | 2,20/2,35 кг |
| - DRU3-75/100 | 2,75/2,96 кг |
| - DRU3-125/150/200 | 6,10/6,97 кг |
| Общее | |
| Средний срок службы | 8 лет |
| Гарантийный срок | 12 месяцев |
Габаритные и установочные размеры
Габаритные размеры
| Модификация прибора | Габаритные размеры, мм | Крепежные винты | ||
| ширина | высота | глубина | ||
| DRU3-25/40 | 130 | 164 | 150 | М5, М6 |
| DRU3-75/100 | 130 | 168 | 218 | |
| DRU3-125/150/ 200 | 148 | 210 | 285 | М8 |

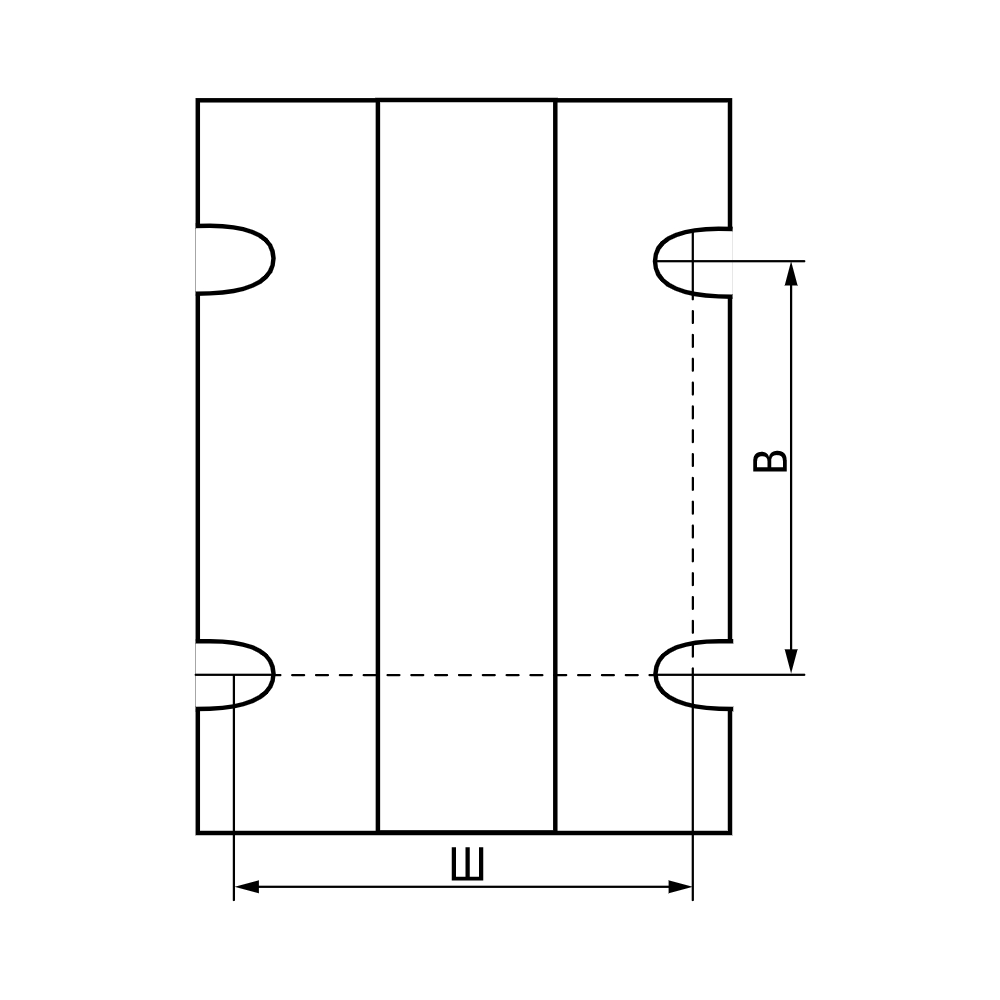

Установочные размеры
| Модификация прибора | Установочные размеры, мм |  | |
| В | Ш | ||
| DRU3-25/40 | 80 | 116 | |
| DRU3-75/100 | 112 | 116 | |
| DRU3-125/150/ 200 | 170 | 137 | |
Монтаж прибора необходимо производить в вертикальном положении с сохранением необходимого зазора между соседними приборами (вертикальный зазор не менее 150 мм, горизонтальный – не менее 50 мм). Монтаж приборов вплотную и в горизонтальном положении не допускается.
Правила монтажа регуляторов мощности MEYERTECDRU3
Схемы подключения
Регуляторы мощности DRU3 могут быть подключены по схемам «Треугольник без нейтрали» (1) и «Звезда».
Подключение сети и нагрузки к регулятору мощности MEYERTEC DRU3:1 – по схеме «Треугольник без нейтрали», 2 – по схеме «Звезда»
| Обозначение клемм | Описание функции | |||
| Силовыеклеммники | R | Подключение к трехфазной питающей сети | ||
| S | ||||
| T | ||||
| U | Подключение нагрузки | |||
| V | ||||
| W | ||||
| Сигнальные клеммники | RUN | start/ stop | Подключение внешней кнопки «Аварийный стоп» | |
| GND | ||||
| 5V (+5) | input control | Питание +5 В | ||
| + | Подключение аналогового сигнала(0…10 В, 2…10 В, 0…5 В, 1…5 В, 4…20 мА, 0…20 мА) | |||
| − | ||||
| VR1* | Подключение внешнего переменного резистора для ручной регулировки | |||
| VR2* | ||||
| VR3* | ||||
| NC* | Нормально-замкнутый контакт | Релейный выход | ||
| NO | alarm | Нормально-разомкнутый контакт | ||
| COM | Общая точка | |||
| * Клеммы присутствуют только в модификациях DRU3-125/150/200. | ||||

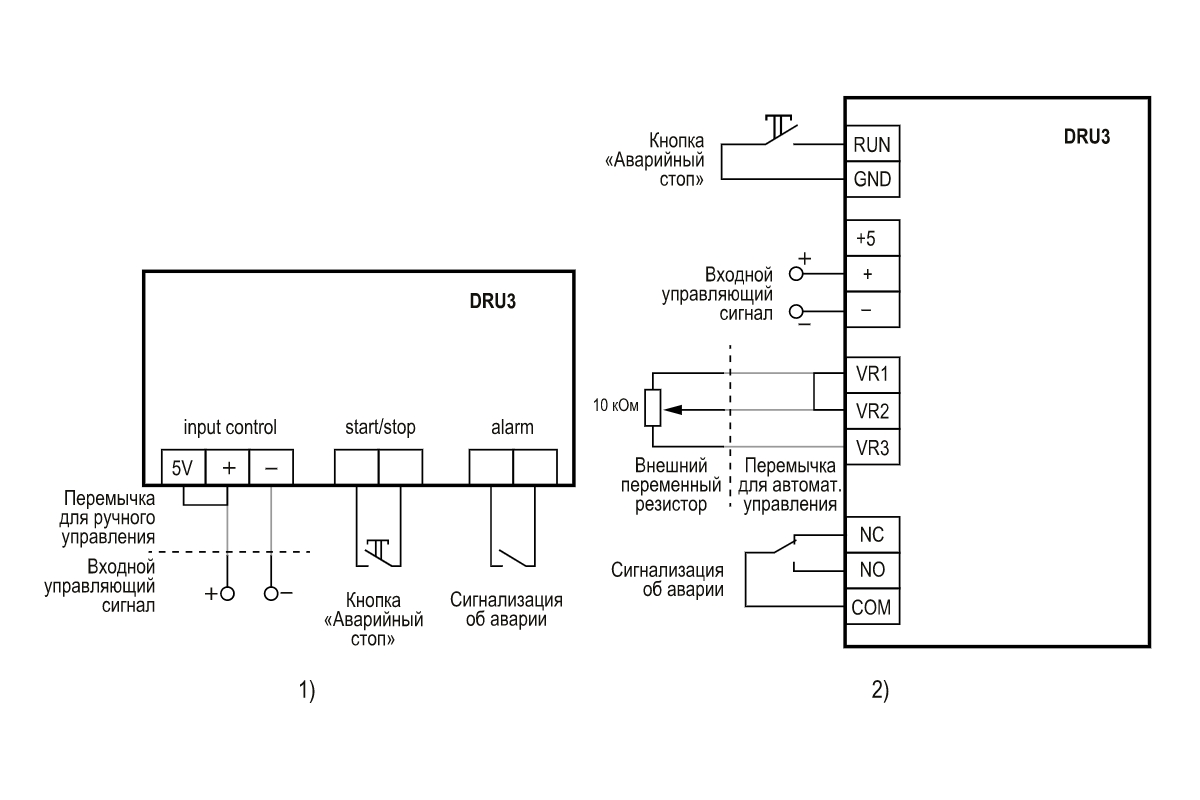

Схема подключения сигнальных клемм: (1) DRU3-25/40/75/100; (2) DRU3-125/150/200
Схемы подключения нескольких регуляторов мощности для управления одним аналоговым сигналом напряжения (1) и тока (2)
