Autonics Серия DPU — Цифровые тиристорные регуляторы мощности

Цифровые тиристорные регуляторы мощности серии DPU обеспечивают оптимальное и стабильное управление мощностью с минимальными помехами. В этих устройствах также используются различные способы и функции управления, включая плавный пуск, плавное увеличение/уменьшение мощности и аварийную сигнализацию.

Основные характеристики

• Высокопроизводительный процессор, обеспечивающий быстрое и точное цифровое регулирование
• Различные способы управления
  - Фазовое управление, управление с обратной связью (постоянное напряжение / постоянный ток / постоянная мощность)
  - Циклическое управление с контролем пересечения нуля (с фиксированным / переменным периодом)
  Управление включением/выключением с привязкой к точке пересечения нуля
• Улучшенная ремонтопригодность благодаря встроенному быстродействующему предохранителю и простой замене предохранителя
• Модель с интерфейсом связи: RS485 (протокол Modbus RTU)
• Различные входы управления и цифровые входы (DI) Входы управления: аналоговые (ток, напряжение), ВКЛ./ВЫКЛ. (импульс напряжения, без напряжения), интерфейс связи (RS485), сопротивление
  - Цифровой вход: Переключение АВТОМАТИЧЕСКИЙ/РУЧНОЙ, переключение ПУСК/СТОП, сброс, удержание выхода, задание уставки (SP) (можно настроить 6 уставок)
• Различные аварийные сигналы
  - Перегрузка по току, перенапряжение, перегорание предохранителя, перегрев радиатора, неисправность устройства, обрыв в цепи нагревателя (обнаружение частичного обрыва нагревателя)
• Повышенное удобство за счет отделения рабочей части
• Применимая нагрузка
  - Нагревательные элементы печей из суперкантала, платины, молибдена, углерода никеля, хрома; галогенные лампы накаливания и т. д.

•

  Управление с обратной связью

•

  Входные сигналы разного типа

•

  Высокая точность выходного сигнала

•

  Коммуникационный интерфейс RS485(Modbus RTU)

•

  Специальное ПО

Удобная установка благодаря дистанционному дисплею

Пользователи могут удаленно контролировать устройства и управлять ими, устанавливая дистанционный дисплей на отдельных панелях управления.

Различные способы управления

Для стабильного управления нагрузкой доступны управление включением/выключением с привязкой к точке пересечения нуля, стандартное управление, управление с обратной связью и циклическое управление с контролем пересечения нуля (с фиксированным / переменным периодом).

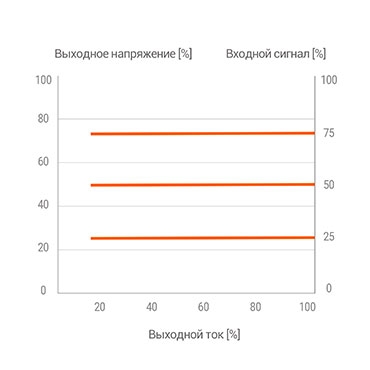

• Режим стабилизации напряжения с обратной связью



  В этом режиме осуществляется стабилизация выходного напряжения относительно заданного входного сигнала при изменении напряжения источника питания или сопротивления нагрузки с низким ТКС (железо, хром, нихром и т.д.)

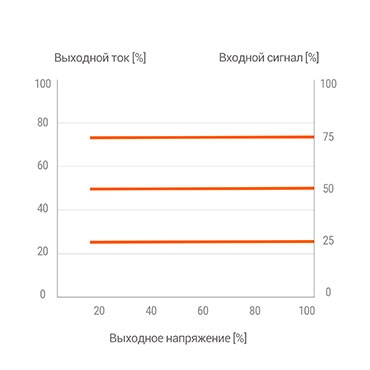

• Режим стабилизации тока с обратной связью



  В этом режиме осуществляется стабилизация тока относительно заданного входного сигнала при изменении напряжения источника питания или сопротивления нагрузки (платина, молибден, вольфрам и т.д.) с широким диапазоном ТКС (6–12-кратное изменение сопротивления по сравнению с сопротивлением при нормальной температуре)

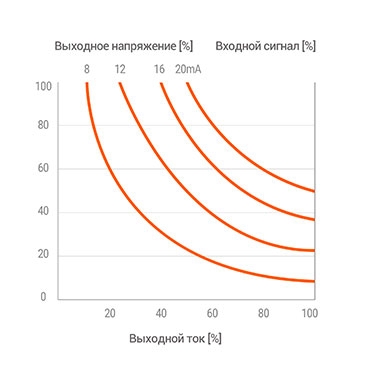

• Режим стабилизации мощности



  В этом режиме осуществляется стабилизация мощности относительно заданного входного сигнала при изменении напряжения источника питания или сопротивления нагрузки. Идеально подходит для больших нагревателей, сопротивление которых сильно меняется при перегреве, например в устройствах на основе карбида кремния (SiC).

• Управление с переключением при пересечении нуля (фиксированный цикл)

  Управление нагрузкой осуществляется посредством повторения циклов включения/выключения в зависимости от входного управляющего сигнала (60 периодов).

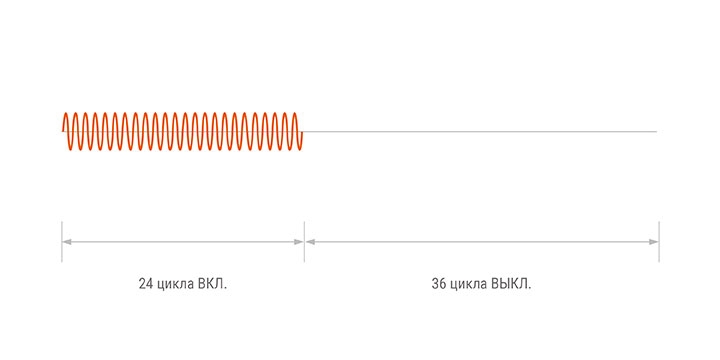

  Пример. Управление с фиксированным циклом (60 периодов) - значение управляющего выхода составляет 40%

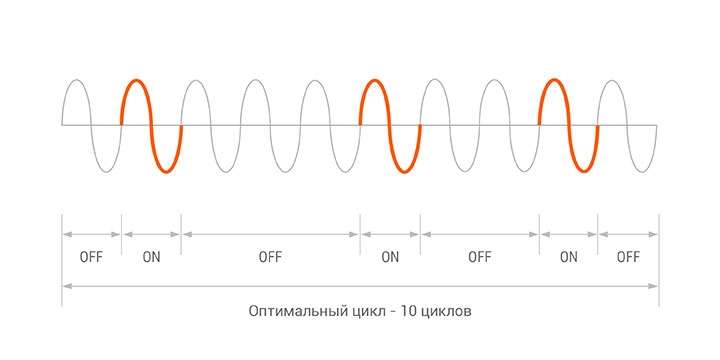

• Режим управления с переключением при пересечении нуля (переменный цикл)

  Управление нагрузкой осуществляется посредством повторения синусоидальных циклов включения/выключения относительно входного управляющего сигнала при минимальном количестве периодов



  Пример. Управление с переменным циклом - значение управляющего выхода составляет 40%

Доступны различные функции

Доступны различные удобные функции, в том числе плавный запуск, плавное увеличение/уменьшение мощности, коррекция наклона характеристики входного/входного сигнала, возможность задания нескольких уставок (SP), автоматическое определение полной нагрузки и многое другое.

•

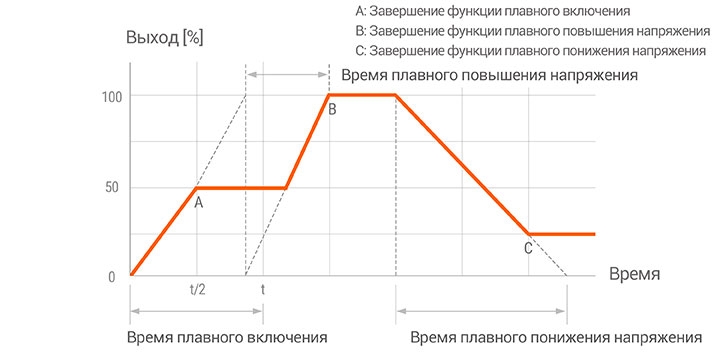

  Плавное повышение/плавное понижение

  Эти функции используются для защиты нагрузки от пусковых токов во время включения.

•

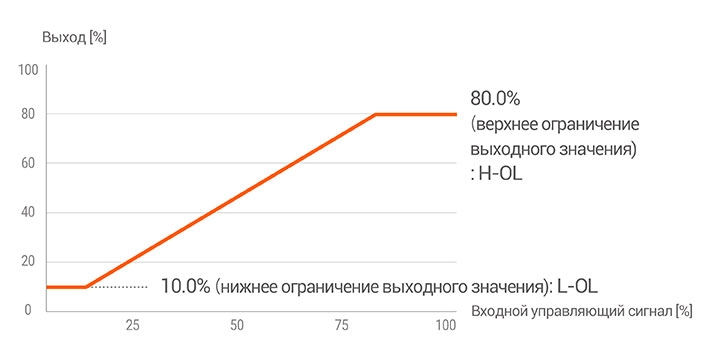

  Верхнее/нижнее ограничение выходного сигнала

  Эта функция используется для защиты нагрузки посредством ограничения диапазона выходного сигнала.

•

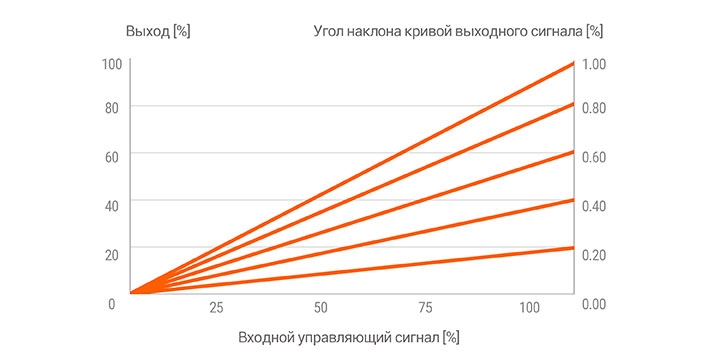

  Настройка угла наклона выходного сигнала

  Эта функция используется для установки соотношения между значениями 0.0 и 1.0 выходного сигнала относительно входного управляющего сигнала.

•

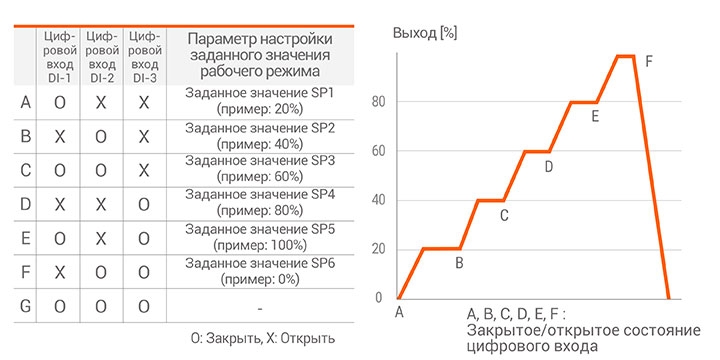

  Несколько точек заданных значений

  Установка до 6 точек заданных значений; управление выходом можно осуществлять на основании состояния 3 цифровых входов.

• Различные виды аварийных сигналов

  Для обеспечения безопасной работы доступны различные аварийные сигналы, в том числе сигнал перегрузки по току, сигнал перенапряжения, сигнал отсоединения предохранителя, сигнал перегрева радиатора, сигнал отсоединения нагревателя и многое другое.

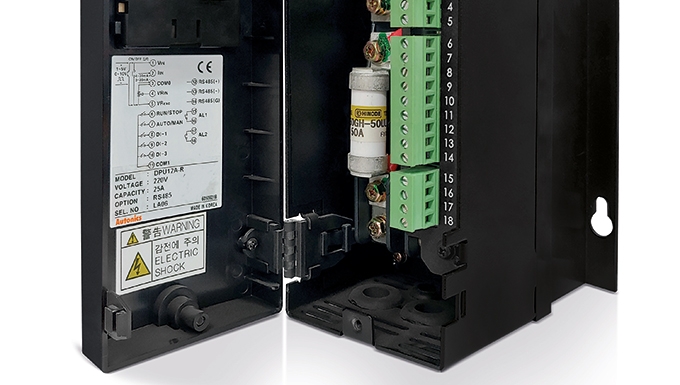

• Простая замена предохранителя

  Корпус открытого типа позволяет пользователю легко заменить предохранитель в регуляторе мощности.



Области применения

Регуляторы мощности используются в терморегуляторах при производстве полупроводников и дисплеев, требующем прецизионного регулирования температуры.

Установки для пайки методом оплавления
