СНЯТ С ПРОИЗВОДСТВА!

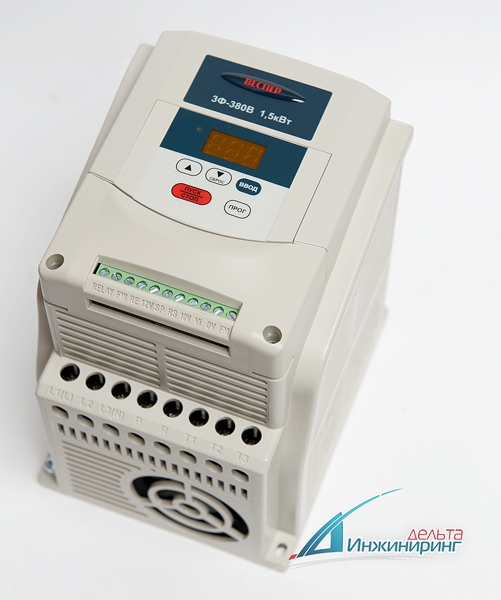

Новое поколение популярного преобразователя частоты серии MINI. В отличие от предшествующей модели преобразователь выполнен в компактном корпусе IP 20 со встроенным пультом управления, ЭМИ фильтром и расширенным набором функций.
Рекомендуется для управления приводами насосов, вентиляторов, лентопротяжных машин, фасовочно-упаковочных аппаратов, швейных машин, намоточно-размоточных узлов, транспортеров, навивочных машин, миксеров и т.д
Напряжение питания 1х220В, выходное напряжение 3х220В
ВЕСПЕР E2-mini-SP25L 0,2кВт 220В
ВЕСПЕР E2-mini-SP5L 0,4кВт 220В
ВЕСПЕР E2-mini-S1L 0,75кВт 220В
ВЕСПЕР E2-mini-S2L 1,5кВт 220В
ВЕСПЕР E2-mini-S3L 2,2кВт 220В
Напряжение питания 3х380В, выходное напряжение 3х380В
ВЕСПЕР E2-mini-001Н 0,75кВт 380В
ВЕСПЕР E2-mini-002Н 1,5кВт 380В
ВЕСПЕР E2-mini-003Н 2,2кВт 380В
Руководство по эксплуатации
Базовая спецификация для серии L (220 В)
Базовая спецификация для серии H (380 В).
Технические характеристики
Таблица габаритных размеров и весов для моделей E2-MINI
Рекомендуется для управления приводами насосов, вентиляторов, лентопротяжных машин, фасовочно-упаковочных аппаратов, швейных машин, намоточно-размоточных узлов, транспортеров, навивочных машин, миксеров и т.д
Напряжение питания 1х220В, выходное напряжение 3х220В
ВЕСПЕР E2-mini-SP25L 0,2кВт 220В
ВЕСПЕР E2-mini-SP5L 0,4кВт 220В
ВЕСПЕР E2-mini-S1L 0,75кВт 220В
ВЕСПЕР E2-mini-S2L 1,5кВт 220В
ВЕСПЕР E2-mini-S3L 2,2кВт 220В
Напряжение питания 3х380В, выходное напряжение 3х380В
ВЕСПЕР E2-mini-001Н 0,75кВт 380В
ВЕСПЕР E2-mini-002Н 1,5кВт 380В
ВЕСПЕР E2-mini-003Н 2,2кВт 380В
Руководство по эксплуатации Базовая спецификация для серии L (220 В)
| E2-MINI | SP25L | SP5L | S1L | S2L | S3L | 001Н | 002Н | 003Н | |
| Максимальная мощность электродвигателя, кВт | 0,2 | 0,4 | 0,75 | 1,5 | 2,2 | 0,75 | 1,5 | 2,2 | |
| Габариты, мм | IP20 | 72 х 132 х 118 | 118 х 143 х 172 | 118 х 143 х 172 | |||||
| IP65 | 134 x 205 x 173 | 232 x 295 x 212 | 232 x 295 x 212 | ||||||
| Вес, кг | IP20 | 0,8 | 1,7 | 1.7 | |||||
| IP65 | 2,9 | 5,2 | 5,2 | ||||||
Базовая спецификация для серии H (380 В).
| E2-MINI | 001H | 002H | 003H |
| Максимальная мощность электродвигателя, кВт | 0,75 | 1,5 | 2,2 |
| Полная мощность преобразователя, кВА | 1,0 | 2,0 | 3,0 |
| Выходной ток, А | 2,3 | 3,8 | 5,2 |
| Номинальное входное напряжение | 3 Ф 380В (+10%-15%), 50Гц (+/-5%) | ||
| Максимальное выходное напряжение | 3 Ф 380В (пропорционально входному напряжению) | ||
| Вес, кг | 1,7 | 1,7 | 1,7 |
| Габариты, мм | 118 х 143 х 172 | ||
Технические характеристики
| Параметр | Содержание | ||
| Тип управляющих сигналов | PNP | ||
| Регулирование частоты | Диапазон | 1~200 Гц | |
| Дискретное: Аналоговое: | 0.1 Гц (1.0~99.9 Гц) 1 Гц (100~200 Гц) 1 Гц / 50 Гц | ||
| Внутреннее задание | С клавиатуры, кнопками ▲▼ | ||
| Внешний сигнал задания частоты | 0~10 В, 4~20 мА, 0~20 мА | ||
| Другие функции | Верхнее и нижнее ограничение частоты | ||
| Общее управление | Несущая частота | 4-16 кГц | |
| Время разгона / торможения | 0.1~999 сек | ||
| Характеристика U/F | 3 предустановленные характеристики | ||
| Компенсация момента | Настраиваемый уровень (0 ~10 %) | ||
| Многофункциональный вход | 2 входа: фиксированная скорость 1, 2, 3 / шаговая скорость / аварийный останов / блокировка / сброс | ||
| Многофункциональный выход | 1 выход: Ошибка / Работа / Достижение частоты | ||
| Тормозной момент | <20% для всех моделей (без подключения внешнего тормозного резистора) | ||
| <100% c внешним тормозным резистором для моделей: S2L, S3L, 001H, 002H, 003H | |||
| Другие функции | Плавный останов или останов выбегом, автоперезапуск, установка параметров торможения постоянным током | ||
| Индикация | 3 семисегментных индикатора, отображающих частоту / параметры / сигналы аварии. | ||
| Рабочая температура | -10 ~ + 50 °С | ||
| Относительная влажность | 0~95% (без образования конденсата) | ||
| Вибрация | не более 1g при частоте < 20 Гц, не более 0,2 g при частоте 20:50 Гц | ||
| Электромагнитная совместимость | Класс А (встроенный EMI фильтр) | ||
| Исполнение | IP20 | ||
| Функции защиты | Перегрузка по току | 150% в течение 1 мин. | |
| Повышенное напряжение | Напряжение цепи пост. тока > 400 В (класс 220 В); > 800 В (класс 380 В) | ||
| Пониженное напряжение | Напряжение цепи пост. тока < 200 В (класс 220 В); < 400 В (класс 380 В) | ||
| Провал питания | 0~2 сек: перезапуск с определением скорости | ||
| Ограничение тока | При разгоне / торможении / постоянной скорости | ||
| Функции защиты | Короткое замыкание на выходе | Электронная защита | |
| Неисправность заземления | Электронная защита | ||
| Другие функции | Защита от перегрева | ||
| Монтаж | На винты или DIN-рейку (опция) | ||
Таблица габаритных размеров и весов для моделей E2-MINI
| Мощность, кВт | Габариты, мм (Ш х В х Г) | Вес, кг |
| 0,2 - 0,75 (220 В) | 72 х 132 х 118 | 0,8 |
| 1,5 - 2,2 (220 В) 0,75 - 2,2 (380 В) | 118 х 143 х 172 | 1,7 |
Светлана: Добрый день, интересует частотный преобразователь Веспер е2 мини S3L, есть в наличии?
Добрый день, Светлана. Снят с производства несколько лет назад. Замена на модель Е4-8400
Вадим: E2-mini надисплееLU,что это значит
Добрый день, Вадим! Индикация LU (LV) на дисплее частотного преобразователя Е2-mini может появиться при пониженном напряжении в режиме останова. Если напряжение питания у Вас в норме, то возможна неисправность измерительной цепи.
Гость: Здравствуйте! Сколько стоит Веспер е2 мини 003Н. Срок поставки. Андрей.
Добрый день! Преобразователь частоты Веспер E2-MINI-003H стоит 14310руб с НДС. На складе 1шт. Доставка 7-10дней.
Гость: Добрый день. Частотник веспер е2-mini 1ф-220 на тянущем механизме. При включении частотника без толчка рукой двигатель не двигается. Потом на холостом ходу без нагрузки вращается в нужном направление, а при появлении нагрузки на тянущем вращается в обратную сторону. Можете помочь?
Добрый день. По моему мнению это неисправность E2-mini - приностие к нам для диагностики. В случае гарантии эта серия заменяется заменяется заводом на новый.
Гость: подскажите что за беда при подключении е2 мини к сети 220 индикатор моргает и пишет LV я так понимаю что это ошибка, что она значит и из за чего она возникает купил с рук на рынке как лечить
Добрый день.
Эта ошибка означает:
Пониженное напряжение в режиме останова
1. Низкое напряжение в сети
или
2. Неисправность измерительной цепи
Варианты решения
1. Проверьте напряжение в сети
2. Верните преобразователь для ремонта
Напишите полную модель частотника. Может он у Вас трёхфазный, а Вы его от 220В питаете?
Гость: Можно ли к ЧП ВЕСПЕР Е2 8300 020Н мощностью 15 кВт подключить двигатель мощностью 5,5 кВт? Спасибо.
Добрый день. Можно. Нужно установить работу в скалярном режиме (это заводская настройка) и выставить защиты в частотнике по номинальному току двигателя, иначе рискуетесжечь двигатель при аварийных режимах.
