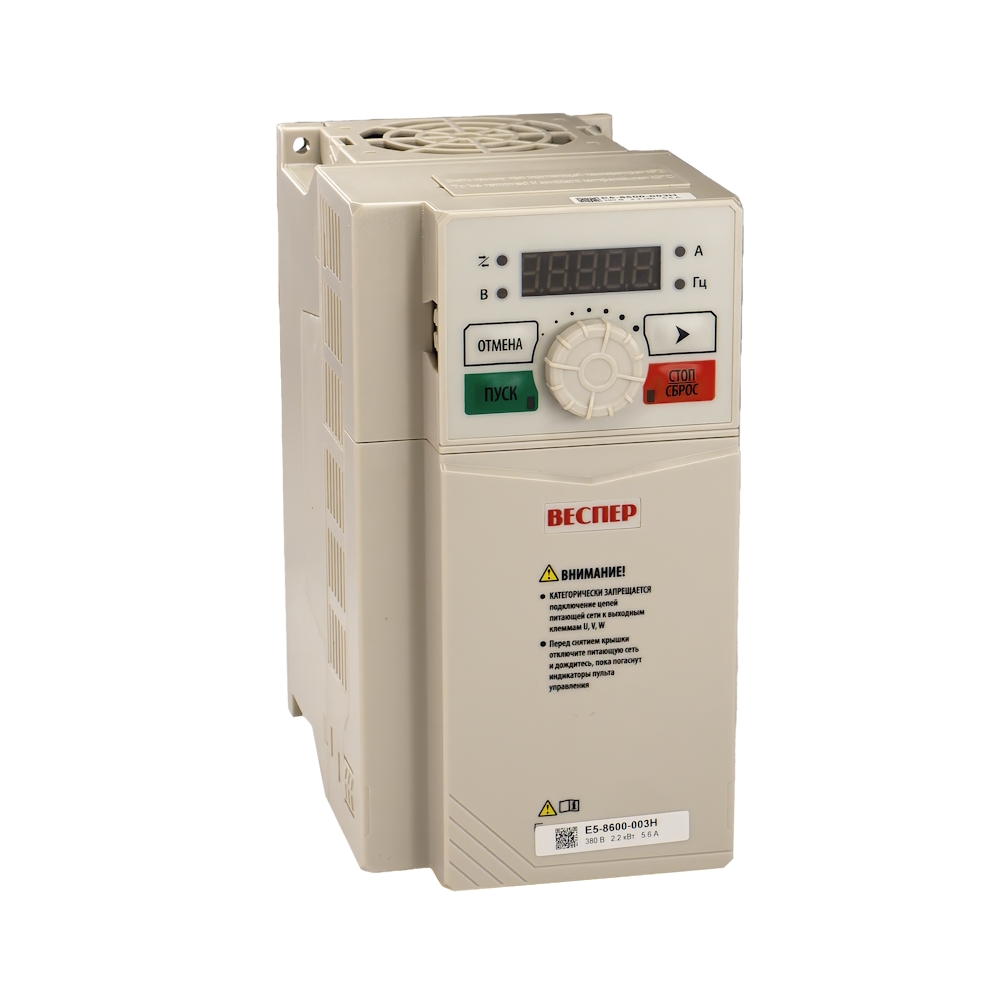

Новая серия Е5-8600 подходит для большинства общепромышленных применений для нагрузкам как с переменным, так и с постоянным моментом, что делает ее наиболее привлекательной по соотношению цена/функционал.Серия Е5-8600 имеет расширенный функционал и современный дизайн со съемной панелью управления на русском языке с цифровым потенциометром для задания частоты.Преобразователи серии Е5-8600 в векторном режиме работы (SVC) отличаются высоким пусковым моментом (150%/0,25 Гц), широким диапазоном регулирования и точностью поддержания скорости ±0,2%.Преобразователи серии Е5-8600 имеют ПИД-регулятор с индикацией реальной физической величины, встроенный сетевой протокол MODBUS (интерфейс RS-485) и встроенный фильтр ЭМС.Эффективная система охлаждения позволяет работать при температуре окружающей среды до +50°C.Гарантия – 3 года.
Технические характеристики
| Серия: | Е5-8600 |
| Напряжение: | 380 В |
| Мощность (кВт): | 2.2 |
| Ток, Iном. (А): | 5.6 |
| Степень защиты: | IP21 |
| Тип нагрузки: | Тяжелая (HD) |
| Съемный пульт: | Да |
| Протокол связи: | Modbus |
| Управление: | PNP/NPN |
| Режим работы: | Ведущий/ведомый |
| ЭМИ-фильтр: | Да |
| Тормозной прерыватель: | Да |
Преимущества и особенности конструкции частотных преобразователей Веспер E5-8600-003H 2,2кВт 380В
- Скалярное и векторное (SVC) управление двигателем
- Возможность управления скоростью и моментом
- Стартовый момент 150%/0,25 Гц (SVC)
- Точность поддержания скорости ±0,2% (SVC)
- Управление PNP/NPN
- Режим работы «Ведущий/ведомые»
- ПИД-регулятор с индикацией реальной величины
- Съемная панель управления на русском языке с цифровым потенциометром для задания частоты
- Выходная частота до 600 Гц/3000 Гц
- 16 фиксированных скоростей
- Режим работы по запрограммированному алгоритму
- Частота ШИМ 1-16 кГц
- Снижение акустического шума двигателя (случайная ШИМ)
- Встроенный ЭМИ-фильтр
- Сетевые протоколы связи Modbus RTU (скорость передачи до 115200 бит/сек)
Особенности конструкции
- Источник питания 24В/100мА
- Потенциальные и токовые входы/выходы
- Степень защиты IP21
- Рабочая температура до +50°С
- Съемная панель управления с цифровым потенциометром для задания частоты
- Возможность работы с выносным (внешним) пультом управления
- Возможность копирования параметров с помощью выносного пульта
- Возможность работы с WI-FI модулем (опция)
Основные характеристики
- мощность — 2.2 кВт;
- напряжение — 380 В;
- номинальный выходной ток — 5.6 А;
- степень защиты — IP 21.
Основные преимущества «Компании Веспер»
- отечественный производитель;
- оперативная техническая поддержка;
- гарантия на продукцию 3 года;
- бесплатная доставка по России до терминала транспортной компании;
- постоянное наличие товара на складе;
- бесплатное обучение пользователей;
- наличие сервисных центров оперативного ремонта во многих регионах страны.
| Модель преобразователя частоты E5-8600 | SP5L | S1L | S2L | S3L | 001Н | 002Н | 003Н | 005Н | 007Н | 010Н | 015Н | 020Н | 025Н | 030Н | 040Н | 050Н | 060Н | 075Н | 100Н | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Выходные параметры | Полная выходная мощность, кВА | 0,75 | 1,0 | 2,0 | 3,0 | 1,0 | 2,0 | 3,0 | 5,0 | 7,5 | 10,0 | 15,0 | 20,0 | 25,0 | 30,0 | 40,0 | 50,0 | 60,0 | 75,0 | 100,0 |
| Максимальная мощность применяемого электродвигателя, кВт | 0,4 | 0,75 | 1,5 | 2,2 | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11,0 | 15,0 | 18,5 | 22,0 | 30,0 | 37,0 | 45,0 | 55,0 | 75,0 | |
| Номинальный выходной ток, А | 2,8 | 4,8 | 8,0 | 10,0 | 2,5 | 4,2 | 5,6 | 9,4 | 13,0 | 17,0 | 25,0 | 32,0 | 38,0 | 45,0 | 60,0 | 75,0 | 90,0 | 110,0 | 150,0 | |
| Максимальное выходное напряжение, В | Трехфазное 200 ~ 240 (пропорционально входному напряжению) |
Трехфазное 340 ~ 460 (пропорционально входному напряжению) |
||||||||||||||||||
| Диапазон выходной частоты, Гц | 0,01 ~ 600,00 / 3000 Гц | |||||||||||||||||||
| Источник питания | Номинальное входное напряжение, частота | 1ф, 200~240 В(±10%), 50/60 Гц (± 5%) | 3ф, 340~460 В (±10%), 50/60 Гц (± 5%) |
|||||||||||||||||
| Характеристики управления | Режимы управления | Скалярный (U/F) Векторный, без обратной связи (SVC) (управление скоростью/моментом) |
||||||||||||||||||
| Пусковой момент | 150% / 1 Гц (U/F) 150% / 0,25 Гц (SVC) |
|||||||||||||||||||
| Диапазон регулирования по скорости | 1 : 50 (U/F) 1 : 200 (SVC) |
|||||||||||||||||||
| Разрешение установки частоты | Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц | |||||||||||||||||||
| Разрешение выходной частоты | 0,01 Гц | |||||||||||||||||||
| Задание частоты | Кнопки/цифровой потенциометр пульта управления Аналоговый вход AI1, AI2 (0~10В/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Импульсное Циклическая работа Линия интерфейсной связи RS-485 |
|||||||||||||||||||
| Управление | Кнопки ПУСК/СТОП пульта управления Дискретные входы (2-х и 3-х проводное управление) Линия интерфейсной связи RS-485 |
|||||||||||||||||||
| Время разгона/торможения | 0,01 ~ 650,00 с / 0,1 ~ 6500,0 с / 1 ~ 65000 с | |||||||||||||||||||
| Характеристика U/f | Настройка выходного напряжения: от 20% до 100% Настройка выходной частоты от 1 Гц до 600 Гц / 3000 Гц |
|||||||||||||||||||
| Тормозной прерыватель | Встроенный (модели SP5L ~ S3L; 001Н ~ 030Н) | |||||||||||||||||||
| Тормозной момент | до 20% (без тормозного резистора) до 100% (с тормозным резистором) |
|||||||||||||||||||
| Несущая частота ШИМ | 1~16 кГц (зависит от мощности ПЧ) | |||||||||||||||||||
| Другие функции | Определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времен разгона/торможения, циклическая работа по заданному алгоритму, ПИД-регулирование, увеличение момента, сброс ошибок | |||||||||||||||||||
| Коммуникационные функции | Встроенный RS-485, до 247 устройств, скорость до 115200 бит/с. Протокол: Modbus RTU | |||||||||||||||||||
| Защитные функции | Предотвращение срыва | Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения | ||||||||||||||||||
| Мгновенная защита по току | 250% номинального тока ПЧ | |||||||||||||||||||
| Защита преобразователя от перегрузки | 150% номинального тока ПЧ в течение 1 мин | |||||||||||||||||||
| Защита двигателя от перегрузки | Электронная защита | |||||||||||||||||||
| Защита от повышенного напряжения | Отключение при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В) | |||||||||||||||||||
| Защита от пониженного напряжения | Отключение при напряжении на шине ПТ менее 190В (класс 220В) и 380В (класс 380В) | |||||||||||||||||||
| Автоперезапуск после провалов питания | Автоматический пуск преобразователя после восстановления питания | |||||||||||||||||||
| Защита от перегрева | Электронная аппаратная защита | |||||||||||||||||||
| Защита от неисправности заземления | Электронная аппаратная защита | |||||||||||||||||||
| Дополнительные защитные функции | Запрет обратного вращения, настраиваемый режим автоматического перезапуска, ограничение доступа к параметрам. | |||||||||||||||||||
| Окружающая среда | Степень защиты | IP20 / IP21 | ||||||||||||||||||
| Температура эксплуатации | От -10 до +50°C | |||||||||||||||||||
| Температура хранения | От -40 до +70°C | |||||||||||||||||||
| Относительная влажность | До 95% (без образования конденсата) | |||||||||||||||||||
| Высотность | До 1000 м | |||||||||||||||||||
| Вибрация | До 20 Гц – 1g (9,8 м/с²); 20~50 Гц – 0,2g (1,96 м/с²) | |||||||||||||||||||
| Е5-8600 | Е5-8600 | Вес брутто | Вес нетто | Размер в упаковке | Размер без упаковки |
|---|---|---|---|---|---|
| 1,28 | 1,1 | 211*136*212 | 75*146*142 | ||
| 1,66 | 1,45 | 228*151*188 | 93*136*172 | ||
| 2,6 | 2,2 | 291*213*242 | 109*154*207 | ||
| 4,66 | 3,8 | 382*215*251 | 136*169*250 | ||
| 7,02 | 5,9 | 438*322*296 | 190*184*293 | ||
| 17,1 | 14,2 | 495*365*315 | 245*205*454 | ||
| 21 | 19,1 | 590*400*340 | 300*229*524 | ||
| 35 | 25 | 650*440*350 | 335*228*580 |
Габаритные и установочные размеры
| Модель ПЧ | W | W1 | H | H1 | H2 | D | D1 | D2 | d | Рис. |
|---|---|---|---|---|---|---|---|---|---|---|
| Е5-8600-SP5L | 75 | 65 | 142 | 132 | 146 | 67 | 152 | 4,5 | Рисунок 1 | |
| Е5-8600-S1L | ||||||||||
| Е5-8600-S2L | 93 | 82 | 172 | 163 | 136 | 85 | 141 | 4,7 | ||
| Е5-8600-S3L | ||||||||||
| Е5-8600-001Н | 75 | 65 | 142 | 132 | 146 | 67 | 152 | 4,5 | ||
| Е5-8600-002Н | ||||||||||
| Е5-8600-003Н | 93 | 82 | 172 | 163 | 136 | 85 | 141 | 4,7 | ||
| Е5-8600-005Н | ||||||||||
| Е5-8600-007Н | 109 | 98 | 207 | 196 | 154 | 103 | 160 | 5,5 | ||
| Е5-8600-010Н | ||||||||||
| Е5-8600-015Н | 136 | 125 | 250 | 240 | 169 | 115 | 174 | 5,5 | ||
| Е5-8600-020Н | ||||||||||
| Е5-8600-025Н | 190 | 175 | 293 | 280 | 184 | 145 | 189 | 6,5 | ||
| Е5-8600-030Н | ||||||||||
| Е5-8600-040Н | 245 | 200 | 454 | 440 | 420 | 205 | 156 | 212 | 7,5 | Рисунок 2 |
| Е5-8600-050Н | ||||||||||
| Е5-8600-060Н | 300 | 266 | 524 | 508 | 480 | 229 | 174 | 236 | 9 | |
| Е5-8600-075Н | ||||||||||
| Е5-8600-100Н | 335 | 286 | 580 | 563 | 536 | 228 | 177 | 235 | 9 |
| Наименование | Цена, руб. | Склад | |
|---|---|---|---|
| Частотный преобразователь Веспер E5-8600-003Н 2,2кВт 380В mdl: E5-8600-003H | 16,200.00 | - |
