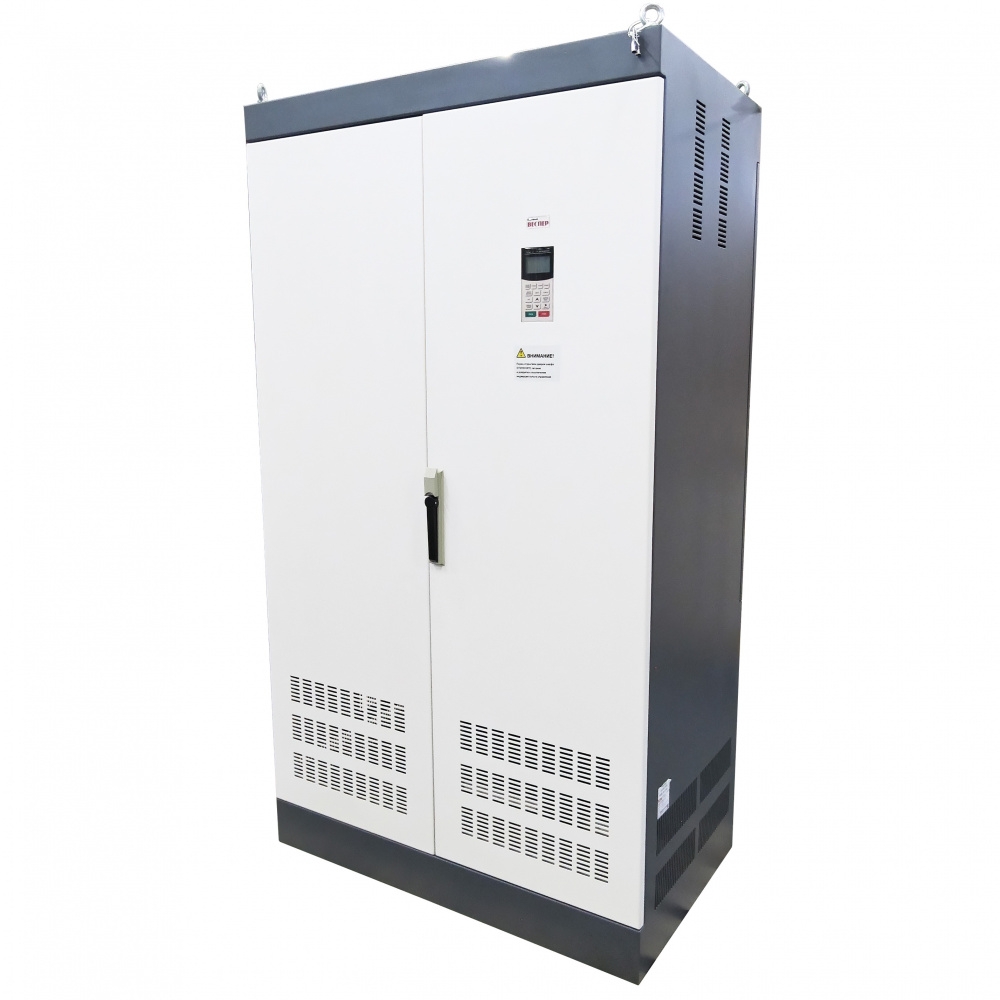

ВЕСПЕР E4-9400-600H — Частотный преобразователь 500кВт 380В

Частотный преобразователь Vesper E4-9400 мощностью 500 кВт предназначен для плавного регулирования скорости трехфазных асинхронных двигателей в условиях тяжелых нагрузок. Устройство обеспечивает высокую точность управления (до ±0,02% с энкодером), поддерживает работу по протоколу Modbus RTU и оснащено встроенным ПИД-регулятором для автоматического поддержания технологических параметров. Благодаря надежной системе защиты и широкому диапазону рабочих частот (0,1–400 Гц), преобразователь гарантирует стабильную эксплуатацию в промышленных условиях.

Технические характеристики

Серия:	Е4-9400
Напряжение:	380 В
Мощность (кВт):	500
Ток, Iном. (А):	986
Степень защиты:	IP20
Тип нагрузки:	Тяжелая (HD)
Съемный пульт:	Да
Подключение энкодера:	Да
Протокол связи:	Modbus RTU
Тип двигателя:	Трехфазный асинхронный

Основные характеристики

• Скалярное и векторное управление (как с датчиком скорости, так и без него)
• Управление скоростью или моментом двигателя
• Высокий пусковой момент
• Поддержание технологических параметров (давления, разряжения и т.п.) с помощью встроенного ПИД-регулятора
• Управление и мониторинг по протоколу MODBUS и PROFIBUS
• Интерфейс связи RS485 (опция)
• Встроенный тормозной прерыватель (до 22 кВт включительно)
• Съемный выносной пульт управления (опция)
• Меню на русском языке

По договоренности проведем шефмонтажные работы и пусконаладку, возьмем на себя гарантийное и послегарантийное обслуживание, обучим эксплуатации и ремонту.

Модель E4 – 9400		002Н	003Н	005Н	007Н	010Н	015H	020H	025H	030H	040Н	050Н	060Н
Максимальная мощность применяемого двигателя, кВт		1,5	2,2	3,7	5,5	7,5	11	15	18,5	22	30	37	45
Выходные хар-ки	Полная мощность преобразователя, кВА	2	3	5	7	10	15	20	25	30	40	50	15
	Номинальный выходной ток, А	4,8	6,2	8	14	18	27	34	41	48	65	80	96
		075Н	100Н	125Н	150Н	175Н	200Н	300Н	400Н	500Н	600Н	800Н
Максимальная мощность применяемого двигателя, кВт		55	75	93	110	132	160	220	315	400	500	630
Выходные характеристики	Полная мощность преобразователя, кВА	75	100	125	150	175	200	300	400	500	600	800
	Номинальный выходной ток, А	128	165	195	224	270	302	450	605	788	986	1185
	Максимальное выходное напряжение	Трехфазное 380В – 440В (пропорционально входному напряжению)
	Номинальная выходная частота	До 400 Гц
Питание	Номинальное входное напряжение и частота	Трехфазное 380В – 440В 50/60 Гц
	Допустимые отклонения напряжения	+ 10 %, - 15 %
	Допустимые отклонения частоты	± 5 %
Характеристики цепи управления	Метод управления	Синусоидальная широтно-импульсная модуляция
	Стартовый крутящий момент	150 % при 1Гц (150 % при 0 об/мин с импульсным датчиком вращения)
	Диапазон управления скоростью	1:100 (1:1000 с использованием импульсного датчика вращения)
	Точность управления скоростью	± 0,2 % (± 0,02 % с использованием импульсного датчика вращения)
	Полоса пропускания ПИД-регулятора по скорости	5 Гц (30 Гц с использованием импульсного датчика вращения)
	Ограничение момента	Определяется уставкой для каждого из четырех квадрантов
	Точность по моменту	± 5 %
	Полоса пропускания ПИД-регулятора по моменту	20 Гц (40 Гц с использованием импульсного датчика вращения)
	Диапазон управления частотой	от 0,1 до 400 Гц
	Точность задания частоты	Цифровое задание: ± 0,01% (от -10°С до +40°С)
		Аналоговое задание: ± 0,1% (25°С ± 10°С)
	Разрешение по заданию частоты	Опорный цифровой сигнал: ± 0,01 Гц
		Опорный аналоговый сигнал: ± 0,03 Гц / 60 Гц (11 бит + код)
	Разрешение по выходной частоте	0,01 Гц
	Запас по перегрузке	150% от номинального выходного тока 1 минуту
	Сигнал задания частоты	от -10 до 10 В, от 0 до 10 В, от 4 до 20 мА
	Время разгона/торможения	от 0,01 до 6000 с (возможны 4 ступени)
	Тормозящий крутящий момент	До 20% (без тормозного резистора) До 100% (с внешним тормозным резистором)
		Встроенный тормозной прерыватель (002Н…030Н) Внешний тормозной прерыватель (040Н…800Н)
Защитные функции	Защита электродвигателя от перегрузки	Защищен с помощью электронного термического реле перегрузки
	Мгновенная перегрузка по току	Отключение при 200% от номинального тока преобразователя
	Перегрузка	Отключение при 150% номинального тока преобразователя (60 сек)
	Перенапряжение	Отключение при напряжении на шине постоянного тока ≥820 В
	Недостаточное напряжение	Отключение при напряжении на шине постоянного тока ≤380 В
	Кратковременное отключение напряжения питания	Немедленное отключение выходного напряжения при кратковременном прекращении подачи питания более 15 мс. Возможно продолжение управления после возобновления подачи питания при пропадании на время не более 2 с.
	Перегрев радиатора-теплоотвода	Защищен термистором
	Предотвращение срыва	Во время разгона/торможения и вращения с постоянной скоростью
	Защита от токов утечек	Защищен электронной цепью (нарушение баланса выходных токов)
Окружающая среда	Температура окружающей среды	- 10°…+ 45°С
	Влажность	Относительная влажность не более 95%, без образования конденсата
	Температура хранения	от - 20°С до + 60°С
	Размещение	Внутри помещения, защищенного от коррозионных газов и пыли
	Высотность	Не более 1000 м
	Вибрация	до 9,81 м/c2 (1g) при менее, чем 20 Гц ; до 1,96 м/c2 (0,2g) от 20 до 50 Гц
