Технические характеристики
| Серия: | E4-8400 |
| Напряжение: | 380 В |
| Мощность (кВт): | 7.5 |
| Ток, Iном. (А): | 17.5 |
| Степень защиты: | IP20 |
| Тип нагрузки: | Тяжелая (HD) |
| Съемный пульт: | Да |
| Тормозной прерыватель: | Да |
| Протокол связи: | Modbus |
| Тип двигателя: | Трехфазный асинхронный |

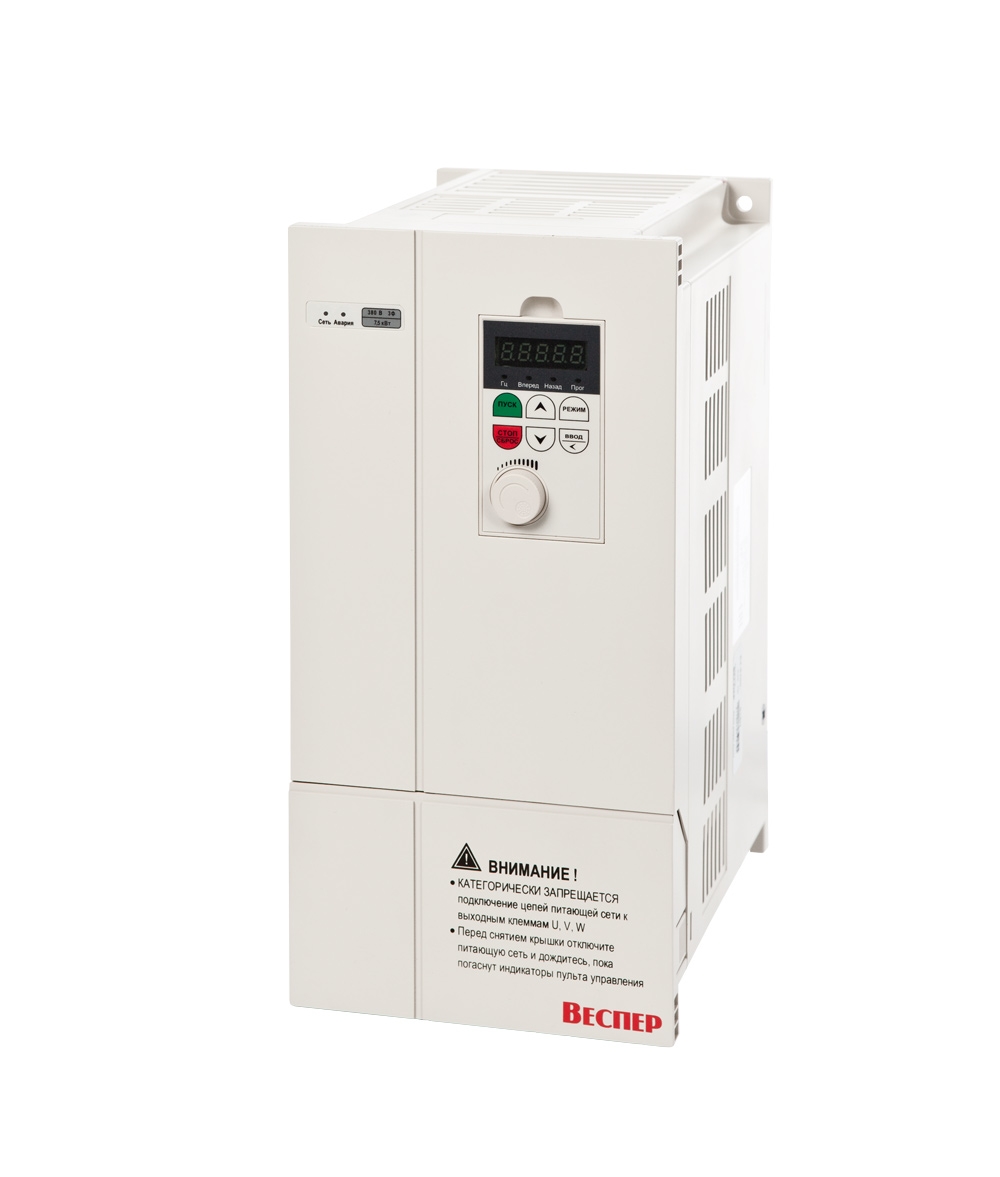

Преимущества и особенности конструкции частотных преобразователей Веспер E4-8400-010Н 7,5кВт 380В
- Наружное расположение радиатора охлаждения в преобразователях 0,75...5,5 кВт снижает вероятность проникновения внутрь посторонних предметов
- Степень защиты IP20 (0,75...22кВт) и IP00 (30...315кВт)/с возможностью переделать вIP21
- Съемный пульт управления (возможность выноса до 1 — 3 м)
- Контроль и индикация температуры IGBT
- Снижение шума двигателя за счет случайной ШИМ
- Журнал аварийных сообщений
- Сетевые протоколы связи Modbus RTU/ASCII
Основные характеристики
- мощность — 7,5 кВт;
- напряжение — 380 В;
- номинальный выходной ток — 17,5 А;
- степень защиты — IP 20.
По договоренности проведем шефмонтажные работы и пусконаладку, возьмем на себя гарантийное и послегарантийное обслуживание, обучим эксплуатации и ремонту.
| Е4-8400 (220В) |
Е4-8400 (380В) |
Вес брутто (кг) |
Вес нетто (кг) |
Размер в упаковке Ш*Г*В (мм) |
Размер без упаковки Ш*Г*В (мм) |
|---|---|---|---|---|---|
| SP5L, S1L | 001H | 1.3 | 1.1 | 125*210*160 | 79*126*160 |
| S2L | 002H | 1.2 | 93*126*160 | ||
| S3L | 003H | 100*126*160 | |||
| 005H, 007H | 2.7 | 2.6 | 150*260*200 | 100*160*210 | |
| 010H, 015H | 6 | 5.2 | 235*365*290 | 135*200*270 | |
| 020H, 025H, 030H | 8.5 | 7.3 | 255*405*310 | 155*220*300 | |
| 040H | 16 | 13.9 | 480*350*370 | 250*237*400 | |
| 050H | 16.4 | 14.3 | |||
| 60H | 29.5 | 26.7 | 590*390*440 | 320*272*524 | |
| 75H | 31.3 | 28.5 | |||
| 100H | 44.1 | 39.2 | 690*470*470 | 400*302*620 | |
| 125H | 44.7 | 40.2 | |||
| 150H | 46.9 | 41.2 | 690*470*470 | 400*302*620 | |
| 175H | 69.3 | 54 | 770*470*550 | 495*330*720 | |
| 200H, 300H | 104 | 85.8 | 910*515*600 | 550*370*860 | |
| 400H | 150 | 129 | 1010*510*720 | 670*375*960 |
|
Клеммы силовых цепей |
||
|---|---|---|
|
Обозначение |
Описание |
|
|
R / L1 |
Подключение питающей сети: Однофазное: L1, L2 Трехфазное: L1, L2, L3 или R, S, T |
|
|
S / L2 |
||
|
T / L3 |
||
|
BR |
Подключение тормозного резистора |
для моделей 0,4...22 кВт |
|
+ |
«плюс» звена постоянного тока Подключение тормозного резистора |
для моделей 0,4...22 кВт |
|
«плюс» звена постоянного тока Подключение внешнего тормозного прерывателя |
для моделей 30...37 кВт |
|
|
- |
«минус» звена постоянного тока Подключение внешнего тормозного прерывателя |
для моделей 7,5...315 кВт |
|
+(Р1) |
Подключение внешнего реактора постоянного тока (опция) Подключение внешнего тормозного прерывателя |
для моделей 45...315 кВт |
|
+(Р) |
||
|
U |
Выход преобразователя |
|
|
V |
||
|
W |
||
|
Клеммы цепей управления и контроля |
|||
|---|---|---|---|
|
Обозначение |
Описание |
||
|
RC |
Многофункциональный релейный выход 1 (RY1) |
Только в моделях 0,4...2,2 кВт |
|
|
RA |
|||
|
R1A |
Многофункциональный релейный выход 1 (RY1) |
Только в моделях 3,7...315 кВт
* клемма R1B только в моделях 30...315 кВт |
|
|
R1B* |
|||
|
R1C |
|||
|
R2A |
Многофункциональный релейный выход 2 (RY2) Допустимое напряжение ~250В/2А или =30В/1А |
||
|
R2B |
|||
|
R2C |
|||
|
COM |
Общая клемма для входов D1 … D6 |
||
|
D1 |
Многофункциональные дискретные входы (NPN)
(Клемма D6 может быть использована для импульсного задания частоты) |
||
|
D2 |
|||
|
D3 |
|||
|
D4 |
|||
|
D5 |
|||
|
D6 |
|||
|
10V |
Источник питания: +10 В (20 мА) для однофазных моделей; +12 В (20 мА) для трехфазных моделей |
Только в моделях 0,4...22 кВт |
|
|
12V |
Источник питания: +12 В (20 мА) |
Только в моделях 30...315 кВт |
|
|
AO |
Аналоговый выход (многофункциональный). |
Только в моделях 0,4...22 кВт |
|
|
AO1 |
Многофункциональные аналоговые выходы |
Только в моделях 30...315 кВт |
|
|
AO2 |
|||
|
GND |
Общая клемма для AVI, ACI, AUX, AO, +24 |
||
|
+24 |
Источник питания +24 В |
||
|
AVI |
Аналоговый вход 0(2) – 10 В (20 кОм) |
||
|
AСI |
Аналоговый вход 0(4) – 20 мА (250 Ом) |
||
|
AUX |
Аналоговый вход 0(4) – 20 мА / 0(2) – 10 В |
Только в моделях 30...315 кВт |
|
|
DO |
Многофункциональный выход с ОК Допустимое напряжение =48 В (50 мА) |
Только в моделях 7,5...22 кВт |
|
|
DO1 |
Многофункциональные выходы с ОК Допустимое напряжение =48 В (50 мА) |
Только в моделях 30...315 кВт |
|
|
DO2 |
|||
|
DOG |
Общая клемма многофункциональных выходов DO |
Только в моделях 7,5...315 кВт |
|
|
A |
(+) RS485 |
Порт последовательной связи |
|
|
B |
(-) RS485 |
||
|
SG |
Экран |
||
| Наименование | Цена, руб. | Склад | |
|---|---|---|---|
| Преобразователь частоты Веспер E4-8400-010H 7,5кВт 380В mdl: E4-8400-010H | 47,200.00 | - |
