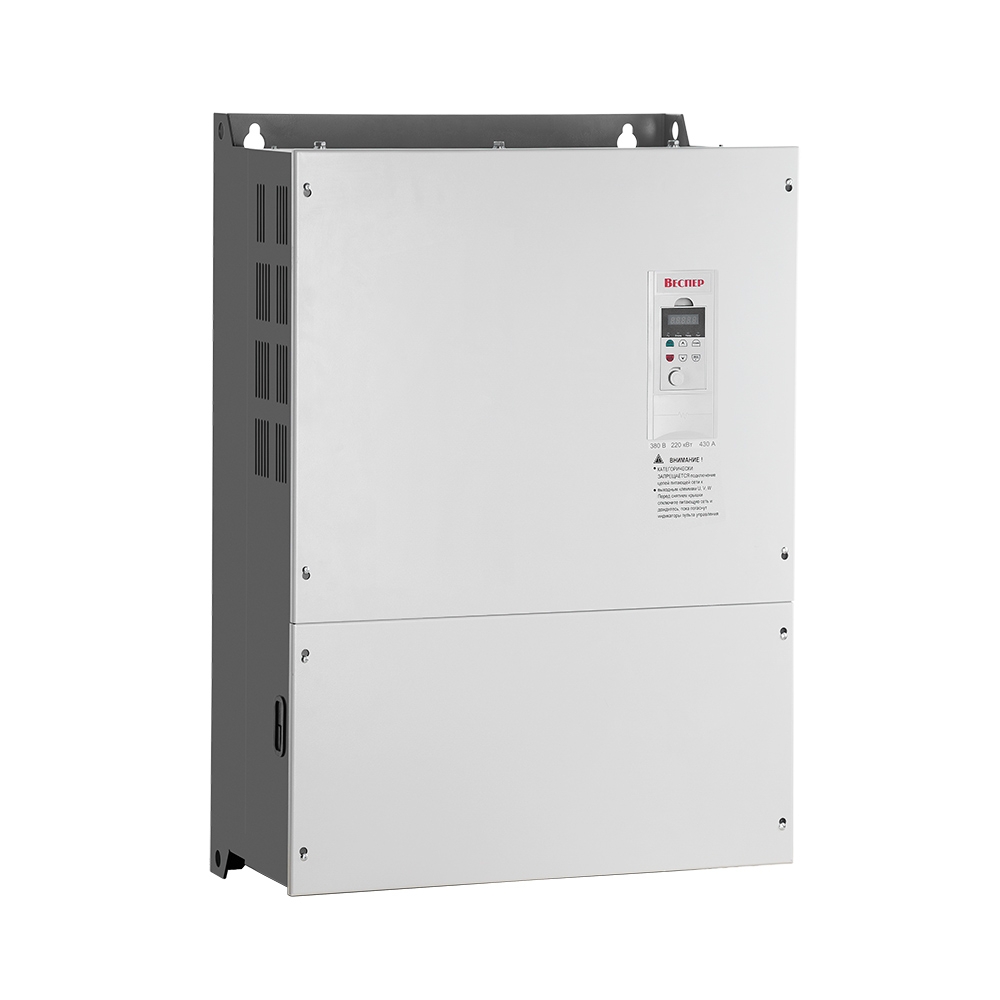

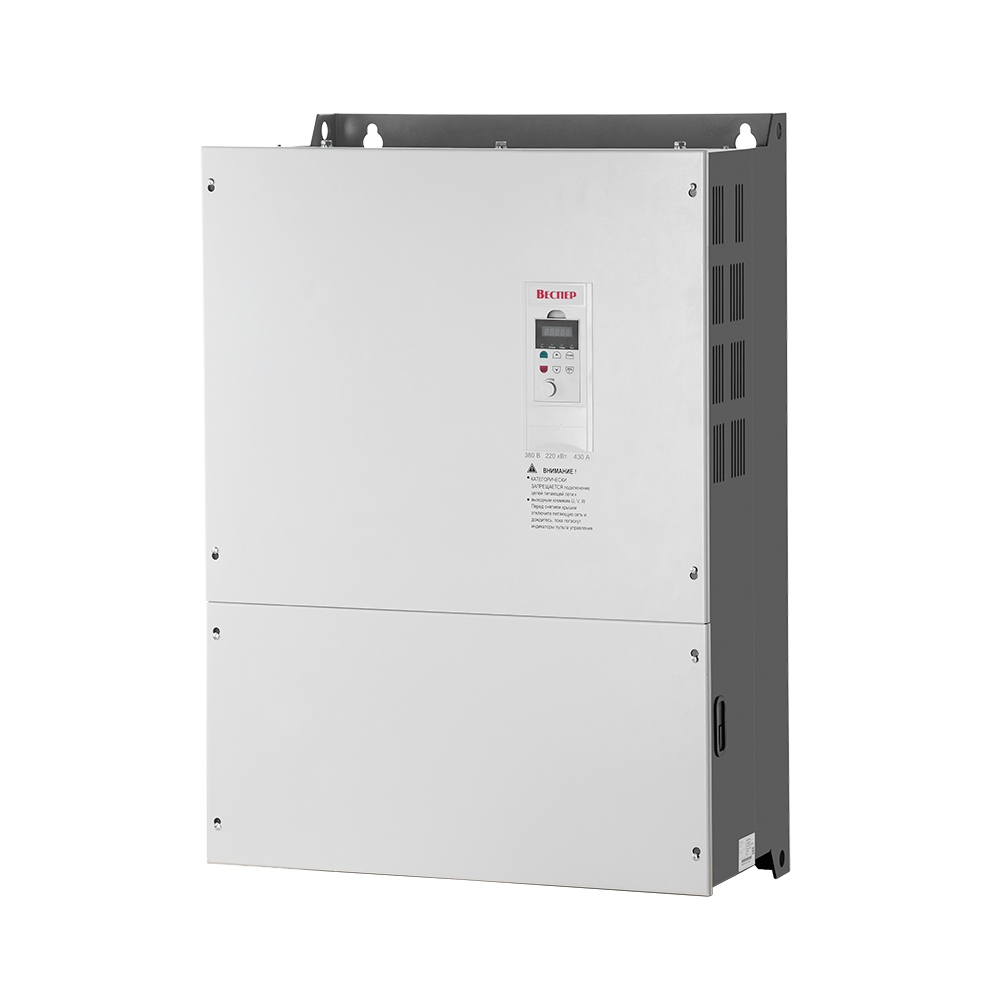

ВЕСПЕР E4-8400-300H — частотный преобразователь 220 кВт 380В

Частотный преобразователь Веспер E4-8400-300Н мощностью 220 кВт предназначен для управления трехфазными асинхронными двигателями в тяжелых промышленных условиях при напряжении сети 380 В. Устройство обеспечивает высокий номинальный ток 430 А и оснащено съемным пультом управления, что позволяет гибко настраивать систему с выносом пульта до 1–3 метров для удобства обслуживания. Благодаря встроенному журналу аварийных сообщений, контролю температуры IGBT-модулей и поддержке протокола Modbus, преобразователь гарантирует надежную работу и простоту интеграции в автоматизированные системы управления.

Технические характеристики

Серия:	E4-8400
Напряжение:	380 В
Мощность (кВт):	220
Ток, Iном. (А):	430
Степень защиты:	IP00
Тип нагрузки:	Тяжелая (HD)
Съемный пульт:	Да
Протокол связи:	Modbus
Тип двигателя:	Трехфазный асинхронный

Преимущества и особенности конструкции частотных преобразователей Веспер E4-8400-300Н 220кВт 380В

• Наружное расположение радиатора охлаждения в преобразователях 0,75...5,5 кВт снижает вероятность проникновения внутрь посторонних предметов
• Степень защиты IP20 (0,75...22кВт) и IP00 (30...315кВт)/с возможностью переделать вIP21
• Съемный пульт управления (возможность выноса до 1 — 3 м)
• Контроль и индикация температуры IGBT
• Снижение шума двигателя за счет случайной ШИМ
• Журнал аварийных сообщений
• Сетевые протоколы связи Modbus RTU/ASCII

Основные характеристики

• мощность — 220 кВт;
• напряжение — 380 В;
• номинальный выходной ток — 430 А;
• степень защиты — IP 00.

По договоренности проведем шефмонтажные работы и пусконаладку, возьмем на себя гарантийное и послегарантийное обслуживание, обучим эксплуатации и ремонту.

Е4-8400 (220В)	Е4-8400 (380В)	Вес брутто (кг)	Вес нетто (кг)	Размер в упаковке Ш*Г*В (мм)	Размер без упаковки Ш*Г*В (мм)
SP5L, S1L	001H	1.3	1.1	125*210*160	79*126*160
S2L	002H		1.2		93*126*160
S3L	003H				100*126*160
	005H, 007H	2.7	2.6	150*260*200	100*160*210
	010H, 015H	6	5.2	235*365*290	135*200*270
	020H, 025H, 030H	8.5	7.3	255*405*310	155*220*300
	040H	16	13.9	480*350*370	250*237*400
	050H	16.4	14.3
	60H	29.5	26.7	590*390*440	320*272*524
	75H	31.3	28.5
	100H	44.1	39.2	690*470*470	400*302*620
	125H	44.7	40.2
	150H	46.9	41.2	690*470*470	400*302*620
	175H	69.3	54	770*470*550	495*330*720
	200H, 300H	104	85.8	910*515*600	550*370*860
	400H	150	129	1010*510*720	670*375*960

Клеммы силовых цепей
Обозначение	Описание
R / L1	Подключение питающей сети: Однофазное: L1, L2Трехфазное: L1, L2, L3 или R, S, T
S / L2
T / L3
BR	Подключение тормозного резистора	для моделей 0,4...22 кВт
+	«плюс» звена постоянного токаПодключение тормозного резистора	для моделей 0,4...22 кВт
	«плюс» звена постоянного токаПодключение внешнего тормозного прерывателя	для моделей 30...37 кВт
-	«минус» звена постоянного токаПодключение внешнего тормозного прерывателя	для моделей 7,5...315 кВт
+(Р1)	Подключение внешнего реактора постоянного тока (опция)Подключение внешнего тормозного прерывателя	для моделей 45...315 кВт
+(Р)
U	Выход преобразователя
V
W

Клеммы цепей управления и контроля
Обозначение	Описание
RC	Многофункциональный релейный выход 1 (RY1) Допустимое напряжение ~250В/2А или =30В/1А		Только в моделях 0,4...2,2 кВт
RA
R1A	Многофункциональный релейный выход 1 (RY1) Допустимое напряжение ~250В/2А или =30В/1А		Только в моделях 3,7...315 кВт* клемма R1B только в моделях 30...315 кВт
R1B*
R1C
R2A	Многофункциональный релейный выход 2 (RY2)Допустимое напряжение ~250В/2А или =30В/1А
R2B
R2C
COM	Общая клемма для входов D1 … D6
D1	Многофункциональные дискретные входы (NPN)(Клемма D6 может быть использована для импульсного задания частоты)
D2
D3
D4
D5
D6
10V	Источник питания: +10 В (20 мА) для однофазных моделей; +12 В (20 мА) для трехфазных моделей		Только в моделях 0,4...22 кВт
12V	Источник питания: +12 В (20 мА)		Только в моделях 30...315 кВт
AO	Аналоговый выход (многофункциональный). Напряжение 0 - 10 В, ток нагрузки 2 мА		Только в моделях 0,4...22 кВт
AO1	Многофункциональные аналоговые выходы Напряжение 0 - 10 В нагрузки 2 мА		Только в моделях 30...315 кВт
AO2
GND	Общая клемма для AVI, ACI, AUX, AO, +24
+24	Источник питания +24 В
AVI	Аналоговый вход 0(2) – 10 В (20 кОм)
AСI	Аналоговый вход 0(4) – 20 мА (250 Ом)
AUX	Аналоговый вход 0(4) – 20 мА / 0(2) – 10 В		Только в моделях 30...315 кВт
DO	Многофункциональный выход с ОКДопустимое напряжение =48 В (50 мА)		Только в моделях 7,5...22 кВт
DO1	Многофункциональные выходы с ОКДопустимое напряжение =48 В (50 мА)		Только в моделях 30...315 кВт
DO2
DOG	Общая клемма многофункциональных выходов DO		Только в моделях 7,5...315 кВт
A	(+) RS485	Порт последовательной связи
B	(-) RS485
SG	Экран
