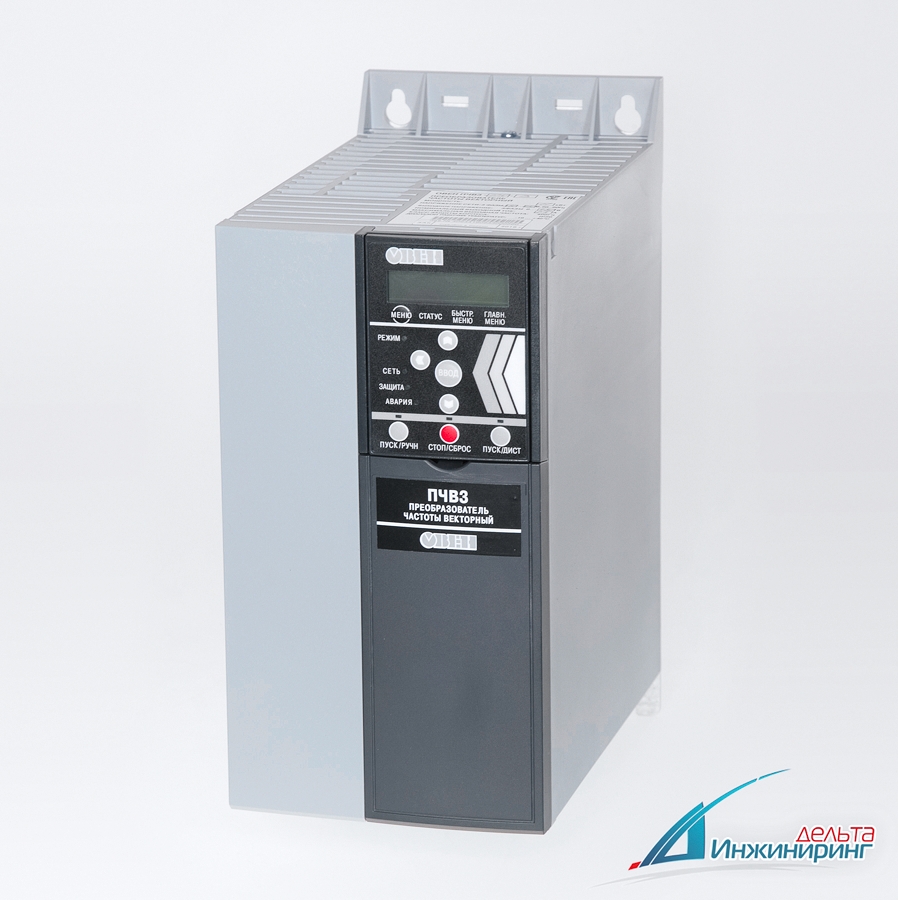

ОВЕН ПЧВ3 — преобразователи частоты векторные для насосов и вентиляторов

Линейка преобразователей частоты ОВЕН ПЧВ3 имеет расширенные функциональные возможности, меньшие массогабаритные характеристики, увеличенный диапазон мощностей.

Функционал линейки ПЧВ3 максимально адаптирован под наиболее популярные HVAC-применения (Отопление, вентиляция и кондиционирование), обеспечивая в том числе:

• «спящий» режим, необходимый в системах с переменным разбором жидкости для насосов;
• специализированный противопожарный режим, необходимый для частотных преобразователей, управляющих вентиляцией в современном здании.

Вместе с тем линейка сохранила и даже расширила возможности общепромышленных ПЧ, поэтому может быть с успехом использована в большинстве задач управления промышленным приводом за исключением случаев точного позиционирования и больших динамических перегрузок. Примерами таких применений могут служить смесители, дозаторы, ременные приводы, конвейеры и т.п.
Помимо стандартного исполнения ПЧВ3 со степенью защиты корпуса IP20 новая линейка включает 17 модификаций частотных преобразователей в диапазоне мощностей от 0,75 до 90 кВт со степенью защиты корпуса IP54. Такие преобразователи частоты могут быть установлены в помещениях с повышенным пыле- и влагообразованием без использования шкафа управления, что значительно упрощает монтаж оборудования, не требует создания системы принудительной вентиляции и снижает общие затраты на систему автоматизации.

Основные функциональные возможности ПЧВ3

• Плавный пуск и останов двигателя, в том числе отложенный запуск.
• Компенсация нагрузки и скольжения.
• Вольт-частотный или векторный алгоритмы управления.
• Автоматическая адаптация двигателя без вращения.
• Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности.
• Полная функциональная и аппаратная диагностика и защита работы ПЧВ.
• Встроенный сетевой дроссель, дроссель в звене постоянного тока и дополнительный входной дроссель.
• Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
• Встроенный ПЛК для решения сложных задач управления и позиционирования привода.
• Специализированный «спящий» режим для эффективной работы при малом разборе.
• Специализированный противопожарный режим для систем вентиляции.
• Подхват вращающегося привода для безаварийного запуска систем с вращением до подачи напряжения питания или при провалах напряжения.
• Пропуск резонансных частот (до 2 участков пропуска).
• Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
• Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.
• Возможность повышения степени защиты корпуса до IP21 при использовании крышки КО.

Возможности модификации ОВЕН ПЧВ3 со степенью защиты IP54

• Более простое, надежное и бюджетное решение по сравнению с установкой частотника со степенью защиты IP20 в шкаф IP54.
• Минимальные массогабаритные характеристики среди аналогичных устройств (занимает мало места на стене).
• Инновационная система охлаждения (вентилятор ПЧВ не обдувает платы устройства, что позволяет устанавливать их в пыльных помещениях без периодического разбора и продува ПЧВ).
• Соответствие требованиям ЭМС (встроенный фильтр ЭМС класса А1).
• Удобный монтаж и подключение к двигателю и системе управления (можно установить близко к насосу, фиксация всех кабелей, идущих от ПЧВ).

Аксессуары для ПЧВ3

Аксессуары необходимы только для модификаций ПЧВ3 и приобретаются отдельно.

Полный перечень аксессуаров и подробное описание

Локальная панель оператора ЛПО3

Съемная локальная панель оператора ЛПО3 предназначена для программирования и индикации значений параметров работы прибора. Запрограммированный прибор может функционировать без ЛПО3, поэтому партия из нескольких приборов может комплектоваться одной ЛПО3.

Преимущества ЛПО:

• Одна панель на несколько частотников.
• Возможность копирования и тиражирования параметров.
• Позволяют легко переносить настройки.
• Возможен монтаж на удаленную панель шкафа управления с помощью монтажного комплекта KM3.
• Гарантия 3 года.

Примечание.

Съемная локальная панель оператора ЛПО3 для модификаций ПЧВ3 приобретается отдельно.

Для модификаций ПЧВ3 IP54 локальная панель оператора ЛПО3 является несъемной частью корпуса.

Крышка КО3

Крышка КО3

Служит для повышения защиты корпуса ПЧВ до степени IP21, надежного закрепления сетевых и моторных кабелей и механической защиты от прикосновения к силовым клеммам. Различаются размерами для соответствующих корпусов.

Примечание.

Съемная крышка КО3 для модификаций ПЧВ3 приобретается отдельно.

Для модификаций ПЧВ3 IP54 локальная крышка КО3 не нужна.

Кабельная панель ПК3

Служит для надежного закрепления сетевых и моторных кабелей, гальванического подключения оболочек бронированных кабелей к заземляющей клемме ПЧВ. Принцип действия состоит в подавлении помех путем отвода их энергии на клемму заземления. Крепится к клемме заземления в нижней части корпуса ПЧВ. Различаются размерами для соответствующих корпусов.

Примечание.

Кабельная панель ПК3 для модификаций ПЧВ3 приобретается отдельно.

Для модификаций ПЧВ3 IP54 кабельная панель ПК3 не нужна.

Отличие линеек преобразователей частоты ПЧВ

Линейка компактных преобразователей частоты общепромышленного применения ОВЕН ПЧВ1/ПЧВ2	Линейка преобразователей частоты для управления насосами и вентиляторами ОВЕН ПЧВ3
Мощность до 22 кВт Вход для подключения инкрементальных энкодеров S-образная характеристика контроля частоты Тормозной транзистор (>1,5 кВт)	Мощность до 90 кВт Встроенный входной дроссель Возможность управления синхронными двигателями «Спящий» режим Пожарный режим Контроль расхода Контроль натяжения ремня

Технические характеристики

№	Наименование	Значение
1	Питающая сеть	3 фазы, 200…240 В (0,25…11 кВт)3 фазы, 380…480 В(0,37…90 кВт)
2	Выходное напряжение (U,V,W), %	0…100
3	Выходная частота, Гц	0…200 Гц(VC),0…400 (U/F)
4	Цифровые входы,в том числе импульсные	4
		-
	Аналоговые входы	2 U/I (0…10 В/4…20 мА)
	Аналоговые выходы	2 I (4…20 мА)
6	Релейные выходы	2 (240 В, 2 А)
7	Протокол RS-485	Modbus RTU, FLN, Metasys; BACnet MSTP
8	Встроенные источники питания	10 В/25 мА24 В/80 мА
9	Класс защиты корпуса	IP20
10	Вибропрочность	1,0g
11	Максимальная относительная влажность	95 % без конденсации влаги
12	Диапазон рабочих температур	0…40 ºС при номинальном выходном токе-20…+50 ºС со снижением выходного тока
13	Температура при хранении и транспортировке	-30… +70 ºС
14	Максимальная длина экранированного кабеля двигателя	25 м
15	Максимальная длина неэкранированного кабеля двигателя	50 м
16	Перегрузочная способность	110 % (60 с), 135% (1 с)
17	Тормозной ключ	нет

Входной и выходной токи ПЧВ3

Модификация ПЧВ3	Входной ток ПЧВ3, А	Выходной ток ПЧВ3, А
ПЧВ3-К25-Б	1,5	1,5
ПЧВ3-К37-Б	2,0	2,2
ПЧВ3-К75-Б	3,5	4,2
ПЧВ3-1К5-Б	6,5	6,8
ПЧВ3-2К2-Б	10,0	9,6
ПЧВ3-3К7-Б	16,0	15,2
ПЧВ3-5К5-Б	24,0	22
ПЧВ3-7К5-Б	32,0	28
ПЧВ3-11К-Б	45,0	42
ПЧВ3-К37-В	1,5	1,2
ПЧВ3-К75-В, ПЧВ3-К75-В-54	3,0	2,2
ПЧВ3-1К5-В, ПЧВ3-1К5-В-54	4,0	3,7
ПЧВ3-2К2-В, ПЧВ3-2К2-В-54	5,5	5,3
ПЧВ3-3К0-В, ПЧВ3-3К0-В-54	7,2	7
ПЧВ3-4К0-В, ПЧВ3-4К0-В-54	9,5	9,1
ПЧВ3-5К5-В, ПЧВ3-5К5-В-54	13,0	12
ПЧВ3-7К5-В, ПЧВ3-7К5-В-54	17,0	15,5
ПЧВ3-11К-В, ПЧВ3-11К-В-54	25,0	23
ПЧВ3-15К-В, ПЧВ3-15К-В-54	33,0	31
ПЧВ3-18К-В, ПЧВ3-18К-В-54	39,0	37
ПЧВ3-22К-В, ПЧВ3-22К-В-54	46,0	42,5
ПЧВ3-30К-В, ПЧВ3-30К-В-54	63,0	61
ПЧВ3-37К-В, ПЧВ3-37К-В-54	77,0	73
ПЧВ3-45К-В, ПЧВ3-45К-В-54	93,0	90
ПЧВ3-55К-В, ПЧВ3-55К-В-54	113,0	106
ПЧВ3-75К-В, ПЧВ3-75К-В-54	154,0	147
ПЧВ3-90К-В, ПЧВ3-90К-В-54	182,0	177

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры ПЧВ3Присоединительные размеры ПЧВ3

Размерные параметры ПЧВ3

Модифика	Код	Размеры по направлениям, показанным на рисунке, мм								Вес, кг
		A	a	B	b	C	d	e	f
Степень защиты
ПЧВ3-К25-Б	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-К37-Б	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-К75-Б	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-1К5-Б	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-2К2-Б	02	227	212	90	65	190	11	5,5	7,4	3,4
ПЧВ3-3К7-Б	03	255	240	100	74	206	11	5,5	8,1	4,5
ПЧВ3-5К5-Б	04	296	275	135	105	241	12,6	7	8,4	7,9
ПЧВ3-7К5-Б	04	296	275	135	105	241	12,6	7	8,4	7,9
ПЧВ3-11К-Б	05	334	314	150	120	255	12,6	7	8,5	9,5
ПЧВ3-К37-В	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-К75-В	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-1К5-В	01	195	183	75	56	168	9	4,5	5,3	2,1
ПЧВ3-2К2-В	02	227	212	90	65	190	11	5,5	7,4	3,4
ПЧВ3-3К0-В	02	227	212	90	65	190	11	5,5	7,4	3,4
ПЧВ3-4К0-В	02	227	212	90	65	190	11	5,5	7,4	3,4
ПЧВ3-5К5-В	03	255	240	100	74	206	11	5,5	8,1	4,5
ПЧВ3-7К5-В	03	255	240	100	74	206	11	5,5	8,1	4,5
ПЧВ3-11К-В	04	296	275	135	105	241	12,6	7	8,4	7,9
ПЧВ3-15К-В	04	296	275	135	105	241	12,6	7	8,4	7,9
ПЧВ3-18К-В	05	334	314	150	120	255	12,6	7	8,5	9,5
ПЧВ3-22К-В	05	334	314	150	120	255	12,6	7	8,5	9,5
ПЧВ3-30К-В	06	518	495	239	200	242	-	8,5	15	24,5
ПЧВ3-37К-В	06	518	495	239	200	242	-	8,5	15	24,5
ПЧВ3-45К-В	06	518	495	239	200	242	-	8,5	15	24,5
ПЧВ3-55К-В	07	550	521	313	270	335	-	8,5	17	36
ПЧВ3-75К-В	07	550	521	313	270	335	-	8,5	17	36
ПЧВ3-90К-В	08	660	631	375	330	335	-	8,5	17	51
Степень защиты IP54
ПЧВ3-К75-В-54	I2	332	319	115	74	225	11	5,5	9	5,3
ПЧВ3-1К5-В-54	I2	332	319	115	74	225	11	5,5	9	5,3
ПЧВ3-2К2-В-54	I2	332	319	115	74	225	11	5,5	9	5,3
ПЧВ3-3К0-В-54	I2	332	319	115	74	225	11	5,5	9	5,3
ПЧВ3-4К0-В-54	I2	332	319	115	74	225	11	5,5	9	5,3
ПЧВ3-5К5-В-54	I3	368	354	135	89	237	12	6,5	9,5	7,2
ПЧВ3-7К5-В-54	I3	368	354	135	89	237	12	6,5	9,5	7,2
ПЧВ3-11К-В-54	I4	476	460	180	133	290	12	6,5	9,5	13,8
ПЧВ3-15К-В-54	I4	476	460	180	133	290	12	6,5	9,5	13,8
ПЧВ3-18К-В-54	I4	476	460	180	133	290	12	6,5	9,5	13,8
ПЧВ3-22К-В-54	I6	650	624	242	210	260	19	9	9	27
ПЧВ3-30К-В-54	I6	650	624	242	210	260	19	9	9	27
ПЧВ3-37К-В-54	I6	650	624	242	210	260	19	9	9	27
ПЧВ3-45К-В-54	I7	680	648	308	272	310	19	9	9,8	45
ПЧВ3-55К-В-54	I7	680	648	308	272	310	19	9	9,8	45
ПЧВ3-75К-В-54	I8	770	739	370	334	335	19	9	9,8	65
ПЧВ3-90К-В-54	I8	770	739	370	334	335	19	9	9,8	65

Схема электрических соединений

Схема электрических соединений всех клемм прибора

Внимание! Между клеммами UDC+/BR+) и 06 (UDC) может присутствовать напряжение до 850 В. Между этими клеммами нет защиты от короткого замыкания!

Примечание - В модификациях ПЧВ3, мощностью, от 30 кВт до 90 кВт выводы DC-шины (DC+ и DC-) не предусмотрены.

Рисунок 1 – Подключение электродвигателя (кабель А, клеммы «Motor») и сетевых проводов (кабель Б, клеммы «Mains»). Цифрами обозначены: 1 – фаза; 2 – заземление; 3 - электродвигатель; 4 - реле

Аксессуары

Применяются исключительно для ПЧВ3 со степенью защиты корпуса IP20

Обозначение для заказа	Наименование	Назначение
ЛПО3	Локальная панель оператора для ПЧВ3	Служит для программирования и оперативного управления ПЧВ.Примечание.
Потенциометры MT22		Служат для удаленного управление скоростью вращения электродвигателя через аналоговый вход преобразователя частоты.
Комплект KM3	Комплект монтажный (кабель 3 м) для ПЧВ3	Служит для крепления ЛПО на удаленную панель. Содержит кабель (3 м) с разъемами, уплотнительную прокладку, фиксирующую рамку с винтами.
КрышкаКО3-1	Крышка опции IP21 для ПЧВ3, корпус 01	Служит для повышения защиты корпуса ПЧВ до степени IP21, надежного закрепления сетевых и моторных кабелей и защиты от прикосновения к силовым клеммам. Различаются размерами для соответствующих корпусов. В состав опции входят:
КрышкаКО3-2	Крышка опции IP21 для ПЧВ3, корпус 02
КрышкаКО3-3	Крышка опции IP21 для ПЧВ3, корпус 03
КрышкаКО3-4	Крышка опции IP21 для ПЧВ3, корпус 04
КрышкаКО3-5	Крышка опции IP21 для ПЧВ3, корпус 05
КрышкаКО3-6	Крышка опции IP21 для ПЧВ3, корпус 06
КрышкаКО3-7	Крышка опции IP21 для ПЧВ3, корпус 07
КрышкаКО3-8	Крышка опции IP21 для ПЧВ3, корпус 08
ПанельПК3-1/2	Панель кабельная для ПЧВ3, корпус 01 и 02	Служит для надежного закрепления сетевых и моторных кабелей, а также для гальванического подключения оболочек бронированных кабелей к заземляющей клемме ПЧВ.Принцип действия состоит в подавлении помех путем отвода их энергии на клемму заземления. Крепится к клемме заземления в нижней части корпуса ПЧВ. Различаются размерами для соответствующих корпусов.
ПанельПК3-3	Панель кабельная для ПЧВ3, корпус 03
ПанельПК3-4/5	Панель кабельная для ПЧВ3, корпус 04 и 05
ПанельПК3-6	Панель кабельная для ПЧВ3, корпус 06
ПанельПК3-7	Панель кабельная для ПЧВ3, корпус 07
ПанельПК3-8	Панель кабельная для ПЧВ3, корпус 08

Съемная локальная панель оператора ЛПО3

Съёмная локальная панель оператора ЛПО3 прибора предназначена для программирования и индикации значений параметров работы прибора. Запрограммированный прибор может функционировать без ЛПО3, поэтому партия из нескольких приборов может комплектоваться одной ЛПО3.

ЛПО3 поставляется по отдельному заказу.

Монтаж аксессуаров

Монтаж крышек опции IP21: «Крышка КО3-х», поз.1 и отсека кабельного: «Отсек ОК3-х», поз.2.
Монтаж кабеля- удлинителя 3м. «Комплект КМ3-1», поз.3
Монтаж панели кабельной: «Панель ПК3-х», поз 4.
Монтаж замка на DIN- рейку «Комплект KM1-2», поз. 5.

Таблица соответствия корпусов серии ПЧВ3.

Модификация ПЧВ3	Крышка КО	Панель ПК
ПЧВ3-К25-Б	КО3-1	ПК3-1/2
ПЧВ3-К37-Б
ПЧВ3-К75-Б
ПЧВ3-1К5-Б
ПЧВ3-2К2-Б	КО3-2
ПЧВ3-3К7-Б	КО3-3	ПК3-3
ПЧВ3-5К5-Б	КО3-4	ПК3-4/5
ПЧВ3-7К5-Б
ПЧВ3-11К-Б	КО3-5
ПЧВ3-К37-В	КО3-1	ПК3-1/2
ПЧВ3-К75-В
ПЧВ3-1К5-В
ПЧВ3-2К2-В	КО3-2
ПЧВ3-3К0-В
ПЧВ3-4К0-В
ПЧВ3-5К5-В	КО3-3	ПК3-3
ПЧВ3-7К5-В
ПЧВ3-11К-В	КО3-4	ПК3-4/5
ПЧВ3-15К-В
ПЧВ3-18К-В	КО3-5
ПЧВ3-22К-В
ПЧВ3-30К-В	КО3-6	ПК3-6
ПЧВ3-37К-В
ПЧВ3-45К-В
ПЧВ3-55К-В	КО3-7	ПК3-7
ПЧВ3-75К-В
ПЧВ3-90К-В	КО3-8	ПК3-8

Комплектность

• Прибор ПЧВ3
• Руководство по программированию
• Руководство по проектированию
• Паспорт и руководство по эксплуатации
• Гарантийный талон
