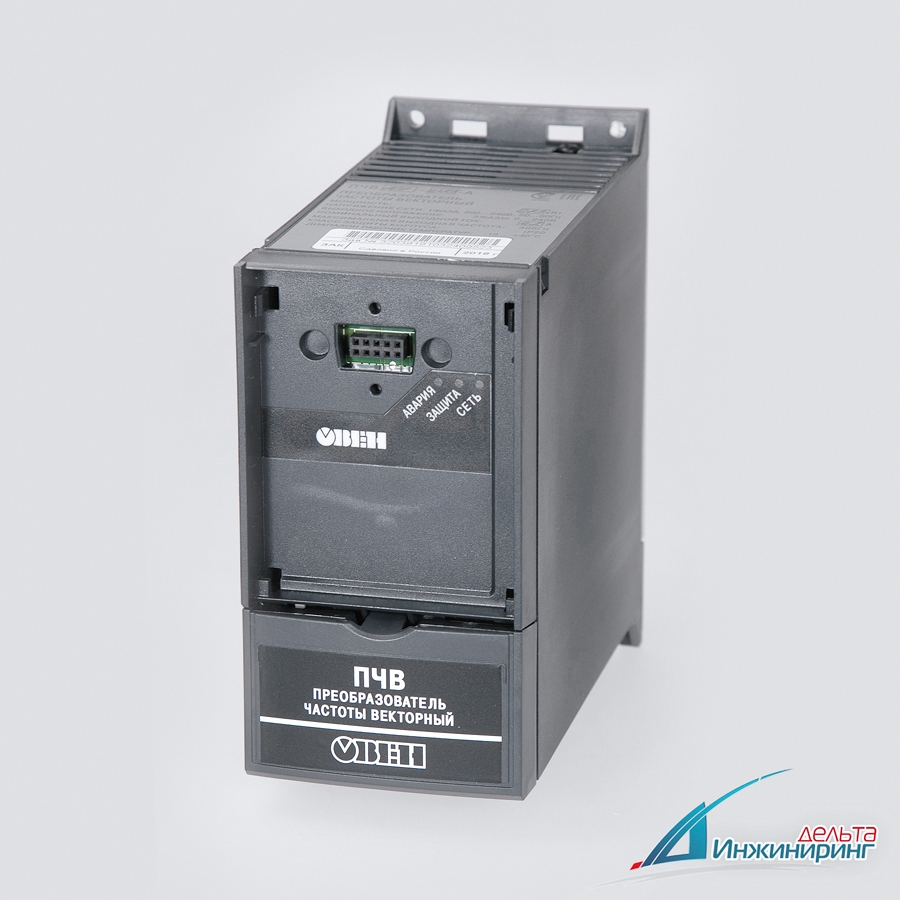

Универсальная линейка частотных преобразователей может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ. Широкий набор функций для решения базовых задач частотного управления.
Основные функциональные возможности:
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона;
- Компенсация нагрузки и скольжения;
- Вольт-частотный или векторный алгоритмы управления;
- Автоматическая адаптация двигателя без вращения;
- Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности;
- Полная функциональная и аппаратная диагностика и защита работы ПЧВ;
- Встроенный сетевой дроссель и дроссель в звене постоянного тока;
- Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.);
- Встроенный ПЛК для решения сложных задач управления и позиционирования привода
- Возможность работы с внешними инкрементальными энкодерами, в том числе для поддержания малых частот вращения с большой точностью.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
- Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.
Основные параметры
- Питание 1×220 В (0,18…2,2 кВт) и 3×380 В (0,37…22 кВт);
- Выходная частота до 400 Гц;
- Диапазон регулирования до 1:1000;
- Точность поддержания скорости до 0,1% от фактической;
- Точность поддержания момента до 0,5% от фактического;
По электромагнитной совместимости ПЧ относятся к оборудованию класса А по ГОСТ Р 51522
ОВЕН ПЧВ1,2 будут лучшим решением в технологическом оборудовании, где применяется управляемый электропривод: станках, смесителях, производственных линиях, системах водоснабжения, вентиляции, дымососах, подъемно-транспортном и т.п. оборудовании.
Отличие линеек преобразователей частоты ПЧВ
| Линейка компактных преобразователей частоты общепромышленного применения ОВЕН ПЧВ1/ПЧВ2 | Линейка преобразователей частоты для управления насосами и вентиляторами ОВЕН ПЧВ3 |
|
|
Технические характеристики
| № | Наименование | Значение | |
| 1 | Питающая сеть | ПЧВ1 | ПЧВ2 |
1 фаза, 200…240 В (0,18…2,2 кВт) 3 фазы, 380…480 В (0,37…4 кВт) | 3 фазы, 380…480 В (5,5…22 кВт) | ||
| 2 | Выходное напряжение (U,V,W), % | 0…100 | |
| 3 | Выходная частота, Гц | 0…200 Гц(VC),0…400 (U/F) | |
| 4 | Цифровые входы,в том числе импульсные | 5 | |
| 1 | |||
| 5 | Аналоговые входы | 2 (1 U/I, 1 I) | |
| Аналоговые выходы | 1 I | ||
| 6 | Релейные выходы | 1 (240 В, 2 А) | |
| 7 | Протокол RS-485 | Modbus RTU | |
| 8 | Встроенные источники питания | 10 В/15 мА,24 В/130 мА | |
| 9 | Класс защиты корпуса | IP20 | |
| 10 | Вибропрочность | 0,7g | |
| 11 | Максимальная относительная влажность | 95 % без конденсации влаги | |
| 12 | Диапазон рабочих температур | 0…40 ºС при номинальном выходном токе-10…+50 ºС со снижением выходного тока | |
| 13 | Температура при хранении и транспортировке | -20…+70 ºС | |
| 14 | Максимальная длина экранированного кабеля двигателя | 15 м | |
| 15 | Максимальная длина неэкранированного кабеля двигателя | 50 м | |
| 16 | Перегрузочная способность | 150 % (60 с) | |
| 17 | Тормозной ключ | ПЧВ1 | ПЧВ2 |
| есть, от 1,5 кВт | есть | ||
Таблица 1 - Номинальные значения входных и выходных токов серии ПЧВ1
| Модификация | Номинальный входнойток ПЧВ1, А | Номинальный выходной |
| ПЧВ101-К18-А | 3,3 | 1,2 |
| ПЧВ101-К37-А | 6,1 | 2,2 |
| ПЧВ101-К75-А | 11,6 | 4,2 |
| ПЧВ102-1К5-А | 18,7 | 6,7 |
| ПЧВ103-2К2-А | 26,4 | 9,5 |
| ПЧВ101-К37-В | 1,9 | 1,1 |
| ПЧВ101-К75-В | 3,5 | 2,1 |
| ПЧВ102-1К5-В | 5,9 | 3,6 |
| ПЧВ102-2К2-В | 8,5 | 5,2 |
| ПЧВ103-3К0-В | 11,5 | 7,1 |
| ПЧВ103-4К0-В | 14,4 | 8,9 |
Таблица 2 - Номинальные значения входных и выходных токов серии ПЧВ2
| Модификация | Номинальный входнойток ПЧВ2, А | Номинальный выходной ток ПЧВ2, А |
| ПЧВ203-5К5-В | 19,2 | 11,9 |
| ПЧВ203-7К5-В | 24,8 | 15,3 |
| ПЧВ204-11К-В | 33,0 | 22,9 |
| ПЧВ204-15К-В | 42,0 | 30,7 |
| ПЧВ205-18К-В | 34,7 | 36,7 |
| ПЧВ205-22К-В | 41,2 | 42,5 |
Габаритные и присоединительные размеры
Таблица 1 – Габаритные и присоединительные размеры прибора
| Типоразмер корпуса | Геометрические размеры, мм | ||||
| А | а | В | в | С* | |
| 01 | 150 | 140,4 | 70 | 55 | 148 |
| 02 | 176 | 166,4 | 75 | 59 | 168 |
| 03 | 239 | 226 | 90 | 69 | 194 |
| 04 | 292 | 272,4 | 125 | 97 | 241 |
| 05 | 335 | 315 | 165 | 140 | 248 |
| Примечание - * Для ЛПО с потенциометром размер увеличивается на 7,6 мм. | |||||
Таблица 2 – Массогабаритные характеристики ПЧВ1 и ПЧВ2
| Наименование ПЧВ | Типоразмер | Габаритные размеры | Масса, кг | Выходная | Питающая сеть |
| ПЧВ101-К18-А | 01 | 150×70×148 | 1,1 | 0,18 | 200–240 В,1 фаза |
| ПЧВ101-К37-А | 01 | 150×70×148 | 0,37 | ||
| ПЧВ101-К75-А | 01 | 150×70×148 | 0,75 | ||
| ПЧВ102-1К5-А | 02 | 176×75×168 | 1,6 | 1,50 | |
| ПЧВ103-2К2-А | 03 | 239×90×194 | 3,0 | 2,20 | |
| ПЧВ101-К37-В | 01 | 150×70×148 | 1,1 | 0,37 | 380–480 В,3 фазы |
| ПЧВ101-К75-В | 01 | 150×70×148 | 0,75 | ||
| ПЧВ102-1К5-В | 02 | 176×75×168 | 1,6 | 1,50 | |
| ПЧВ102-2К2-В | 02 | 176×75×168 | 2,20 | ||
| ПЧВ103-3К0-В | 03 | 239×90×194 | 3,0 | 3,00 | |
| ПЧВ103-4К0-В | 03 | 239×90×194 | 4,00 | ||
| ПЧВ203-5К5-В | 03 | 239×90×194 | 5,50 | ||
| ПЧВ203-7К5-В | 03 | 239×90×194 | 7,50 | ||
| ПЧВ204-11К-В | 04 | 292×125×241 | 6,0 | 11,0 | |
| ПЧВ204-15К-В | 04 | 292×125×241 | 15,0 | ||
| ПЧВ205-18К-В | 05 | 335×165×248 | 9,5 | 18,5 | |
| ПЧВ205-22К-В | 05 | 335×165×248 | 22,0 |
Схема электрических соединений
Клеммы управления в конфигурациях PNP и заводских установках параметров прибора
Схема электрических соединений всех клемм прибора
Примечания – Тормозной резистор следует подключить к клеммам 04 (BR-) и 05 (UDC/BR+).
Внимание! Между клеммами 05 (UDC+/BR+) и 06 (UDC) может присутствовать напряжение до 850 В. Между этими клеммами нет защиты от короткого замыкания!
Быстрый старт
В состоянии поставки ПЧВ1 и ПЧВ2 имеют программную конфигурацию и значения параметров по умолчанию для типового применения с разомкнутым контуром процесса по принципу векторного управления.
Для безаварийной работы применяемого типа электродвигателя с ПЧВ выполните рекомендации, приведенные ниже.
Шаг 1. Выберите модификацию ПЧВ в соответствии с типом питающей сети и номинальным током электродвигателя.
Шаг 2. Выполните внешние подключения к ПЧВ, питающей сети и электродвигателя согласно требованиям РЭ и включите питание.
Шаг 3. Введите в ПЧВ значения из паспортных данных электродвигателя (таблица 1).
Таблица 1 - Параметры электродвигателя
| Наименование параметра | Код параметра |
| Мощность, кВт (kW) | 1-20 |
| Номинальное напряжение, В (V) | 1-22 |
| Номинальная частота работы, Гц (Hz) | 1-23 |
| Ток электродвигателя, А | 1-24 |
| Номинальная частота вращения, об/мин (rpm) | 1-25 |
Шаг 4. Проведите автоматическую адаптацию электродвигателя (ААД).
- Установите для параметра 1-29 значение (2) – «ААД. Включено».
- Нажмите кнопку «ВВОД» - на ЖКИ появится cообщение «PUSH hand».
- Нажмите кнопку «ПУСК/РУЧН.» для запуска процесса ААД.
- После автоматического выполнения последовательности операций на ЖКИ появится сообщение «PUSH OК».
- Автоматическая адаптация завершается после нажатия кнопки «ВВОД».
Проведите пробный пуск ПЧВ с электродвигателем
Нажмите кнопку «ПУСК/РУЧН», затем вращением ручки потенциометра на ЛПО1 или кнопками «БОЛЬШЕ/МЕНЬШЕ» на ЛПО2 управляйте скоростью вращения АД. После опробования ПЧВ готов к работе, или дальнейшему программированию для приводов различных механизмов.

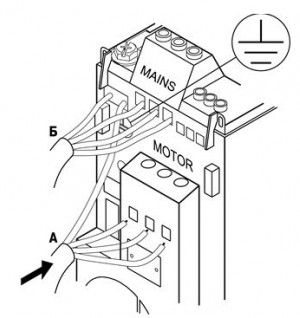

Подключение электродвигателя (кабель А, клеммы «Motor») и сетевых проводов (кабель Б, клеммы «Mains»)
Аксессуары

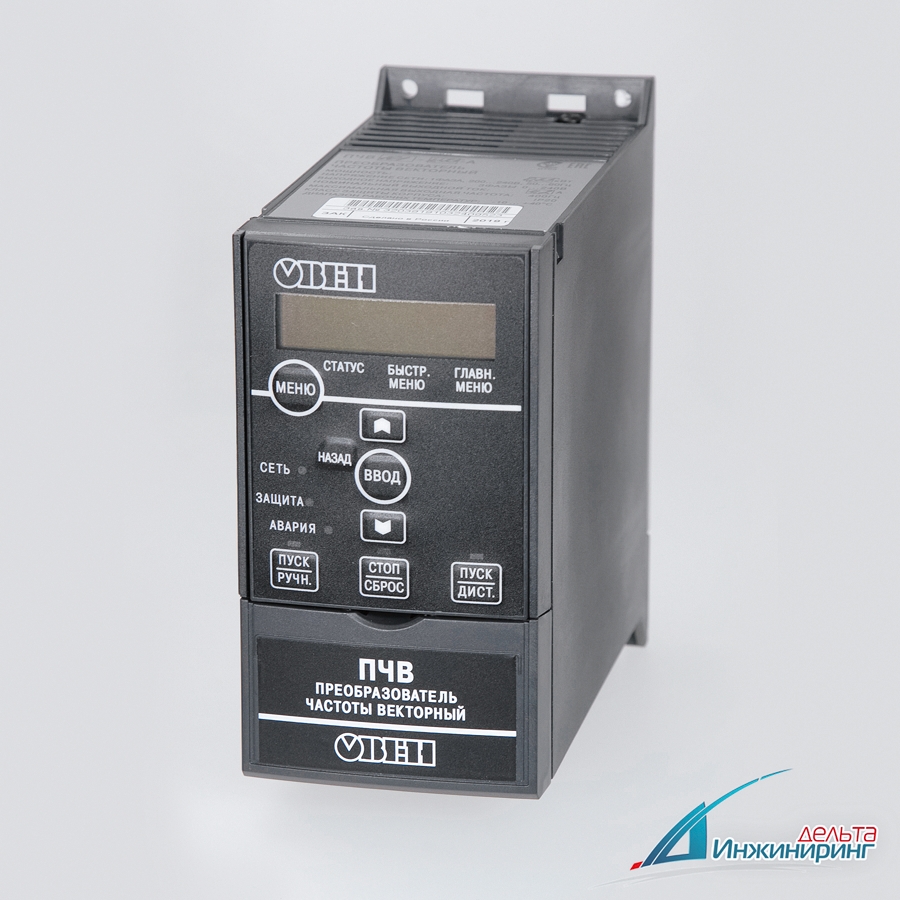

Локальная панель оператора
ЛПО1 Локальная панель оператора №1, с потенциометром
ЛПО2 Локальная панель оператора №2, без потенциометра

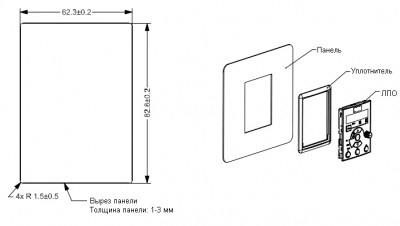

Монтаж локальная панель оператора
Монтаж аксессуаров

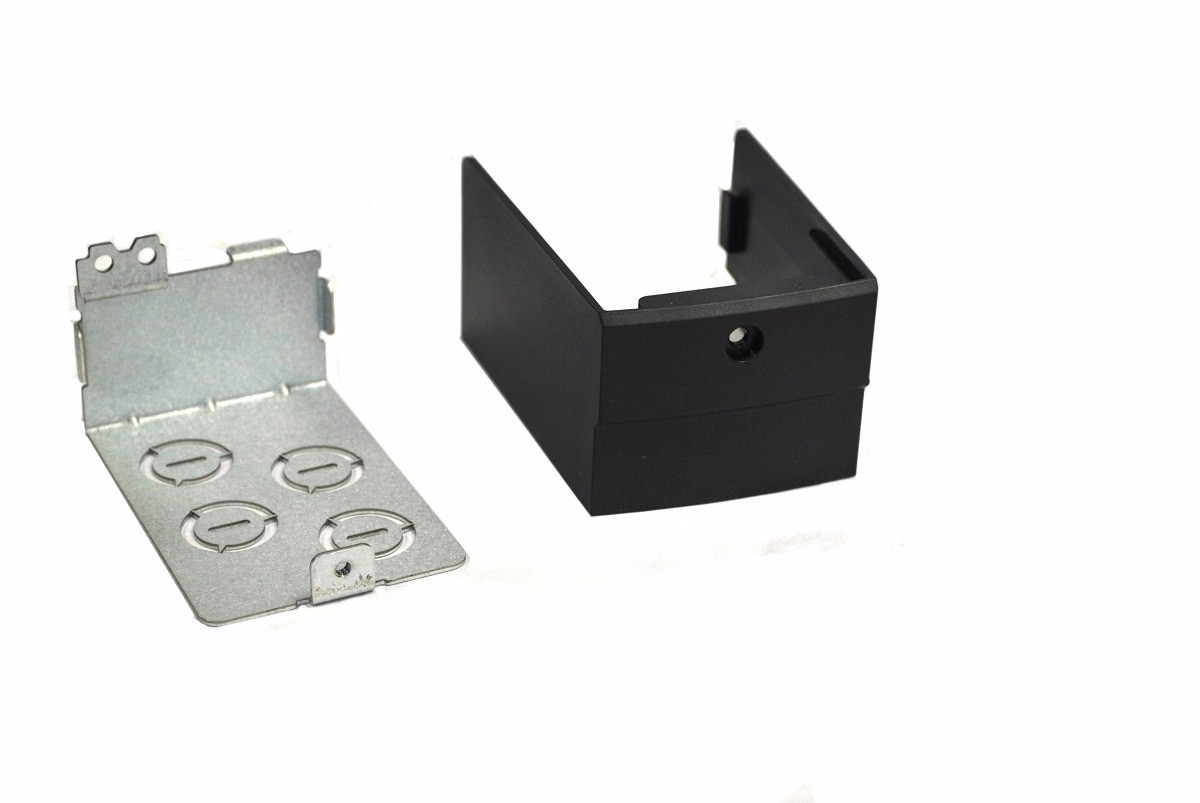

Монтаж крышек опции IP21: «Крышка КО1-х», поз.1 и отсека кабельного: «Отсек ОК1-х», поз.2
Монтаж кабеля- удлинителя 3м. «Комплект КМ1/2-1», поз.3
Монтаж панели кабельной: «Панель ПК1-х»
Монтаж замка на DIN- рейку «Комплект KM1-2», поз. 5.
Таблица соответствия корпусов серии ПЧВ1/ПЧВ2
| Модификация ПЧВ1/ПЧВ2 | Крышка КО | Панель ПК |
| ПЧВ101-К18-А | KO1-1 | ПК1-1/2 |
| ПЧВ101-К37-А | ||
| ПЧВ101-К37-В | ||
| ПЧВ101-К75-А | ||
| ПЧВ101-К75-В | ||
| ПЧВ102-1К5-А | КО1-2 | |
| ПЧВ102-1К5-В | ||
| ПЧВ102-2К2-В | ||
| ПЧВ103-2К2-А | КО1/2-3 | ПК1/2-3 |
| ПЧВ103-3К0-В | ||
| ПЧВ103-4К0-В | ||
| ПЧВ203-5К5-В | ||
| ПЧВ203-7К5-В | ||
| ПЧВ204-11К-В | КО2-4 | ПК2-4/5 |
| ПЧВ204-15К-В | ||
| ПЧВ205-18К-В | КО2-5 | |
| ПЧВ205-22К-В |
Комплектность
- Прибор ПЧВ1 и ПЧВ2
- Руководство по программированию
- Руководство по проектированию
- Паспорт и руководство по эксплуатации
- Гарантийный талон
