ОВЕН ПЧВ3-250К-В [М01] 250,0 кВт 380 В — Преобразователь частоты

Преобразователь частоты ПЧВ3-250К-В [М01] предназначен для управления электродвигателями мощностью 250,0 кВт. Номинальный выходной ток – 470,0 А, использует трехфазный источник питания переменного напряжения 380 В.

Технические характеристики

Параметр	Значение
Питающая сеть	3×380 В
Выходное напряжение	3×380 В
Выходной ток	470,0 А
Выходная частота	0...299 Гц
Режим управления	U/fU/f с раздельным заданием напряжения и частотыВекторное управление без/с обратной связью
Перегрузочная способность	120 % – в течение 35 секунд140 % – в течение 6 секунд150 % – в течение 3 секунд
Интерфейс	RS-485Опционально: Ethernet, CAN
Протоколы	Modbus RTUОпционально: Modbus TCP, EtherCAT, CANopen, PROFINET, PROFIBUS
Габаритные размеры	940х360х480 мм
Диапазон рабочих температур	-10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик

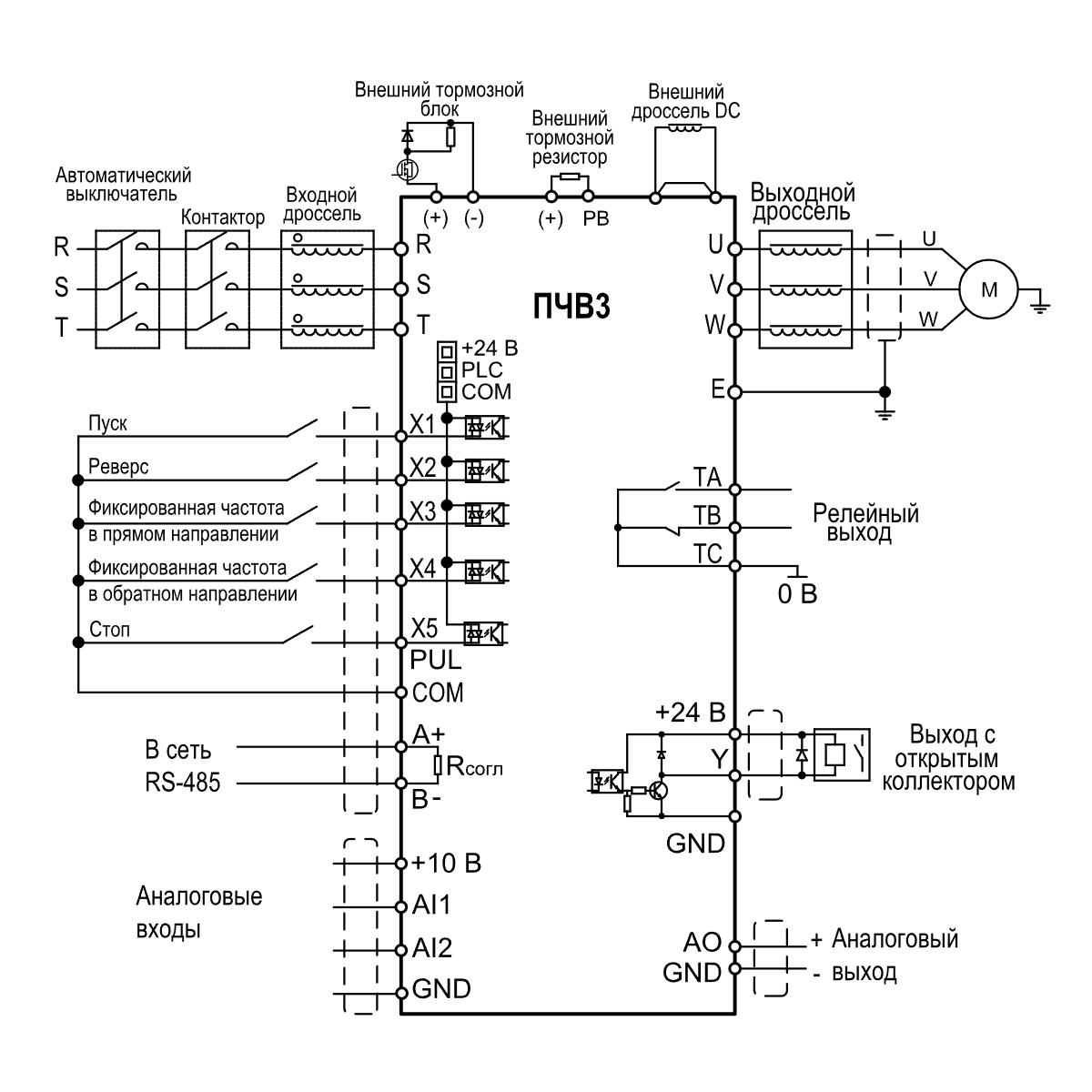

Схема электрических соединений

Документация

Документация
Руководство по эксплуатации ПЧВ3 [М01]	pdf	36.45 MB
Руководство по эксплуатации (краткое) ПЧВ3 [М01]	pdf	2.68 MB
Сертификаты
Декларация о соответствии на ПЧВ3 [М01]	pdf	404.28 kB
Сертификат соответствия в области пожарной безопасности для ПЧВ3 [М01]	zip	4.58 MB
