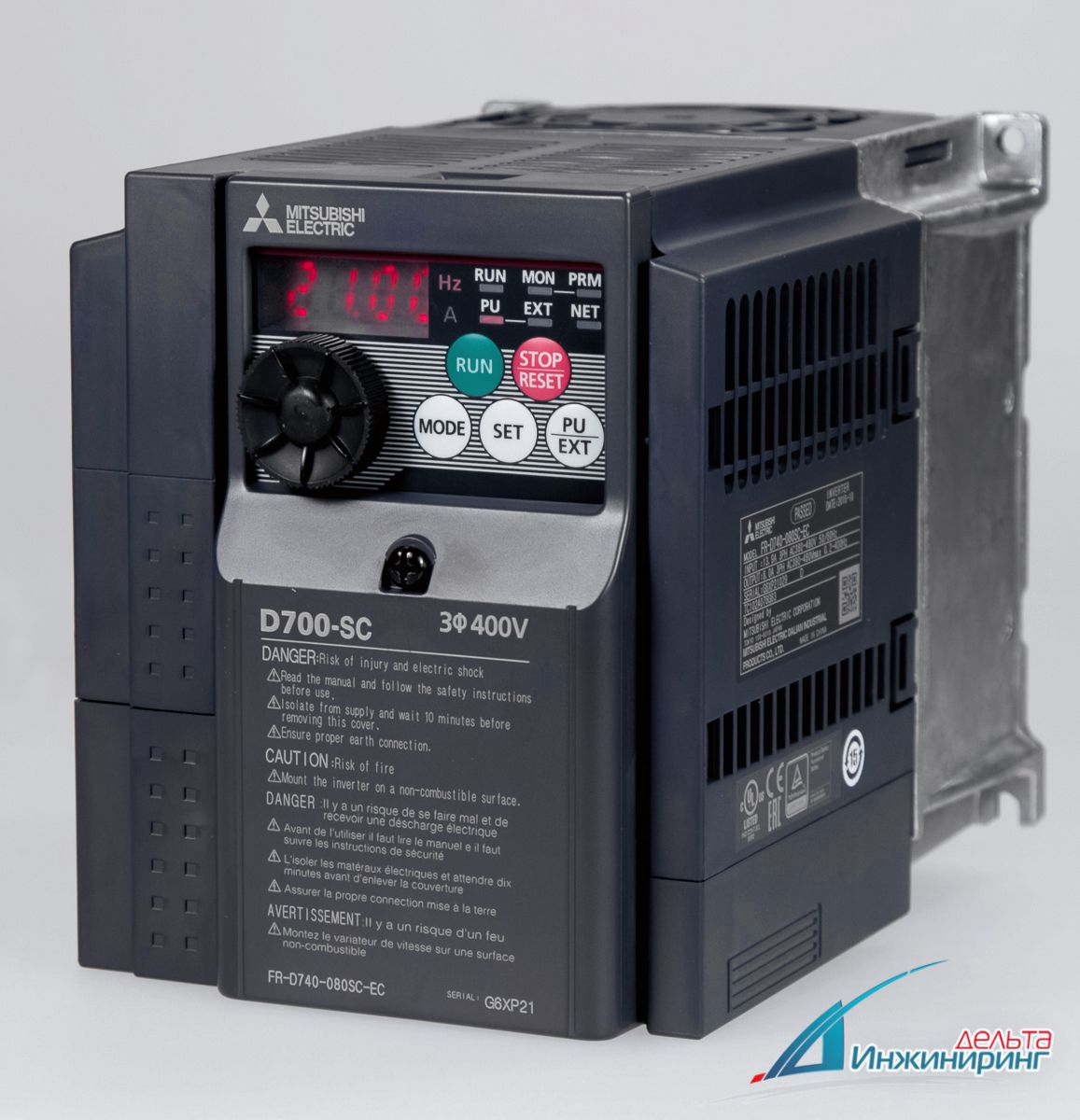

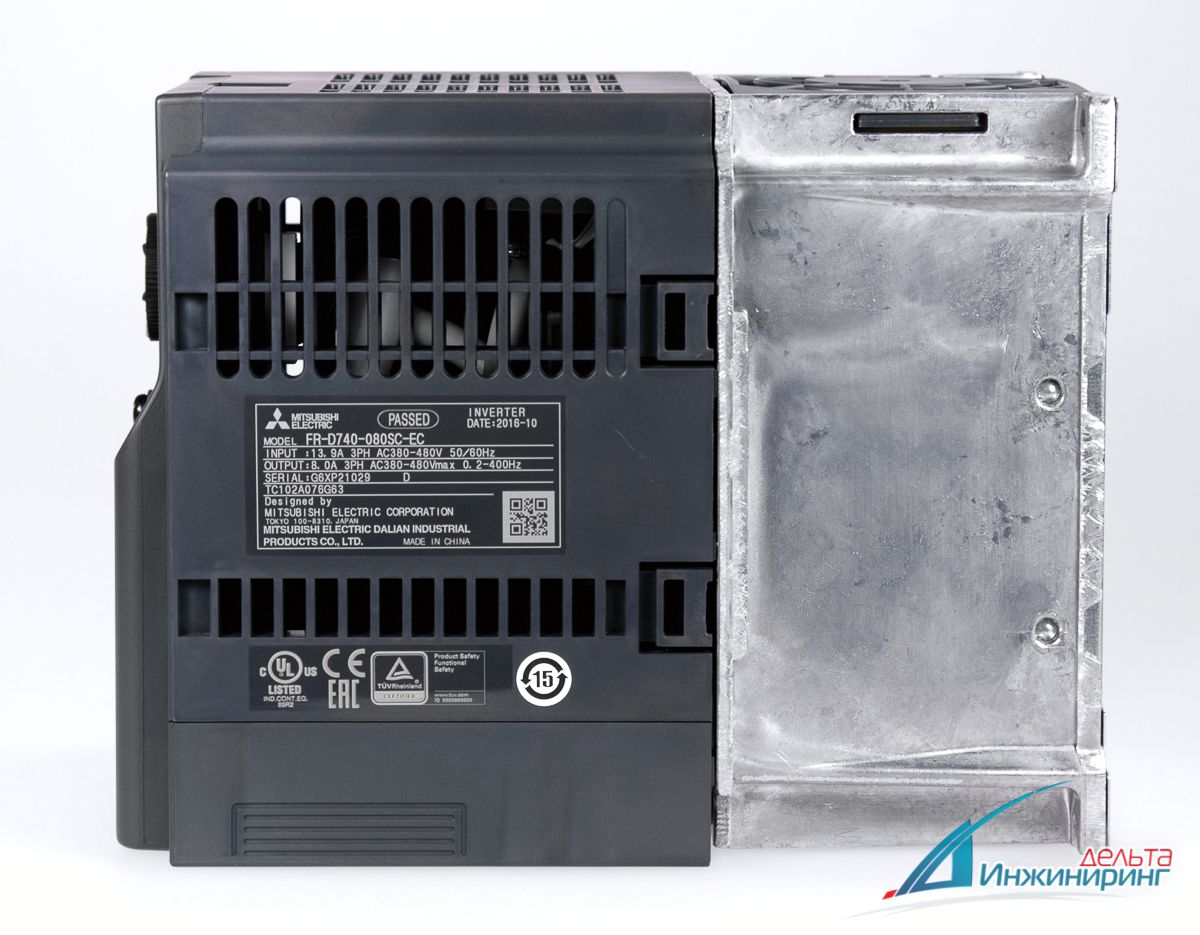

Mitsubishi Electric FR-D 700 — Преобразователи частоты

Основной сегмент рынка:
насосы
вентилляторы
прессы
конвейры
промышленные стиральные машины
автоматизированные стеллажные системы



Особенности:
- При разработке новой серии преобразователей частоты FR-D720 и FR-D740 во главу угла разработчиками ставились простота и надежность в эксплуатации, компактные габариты и несложность параметрирования.

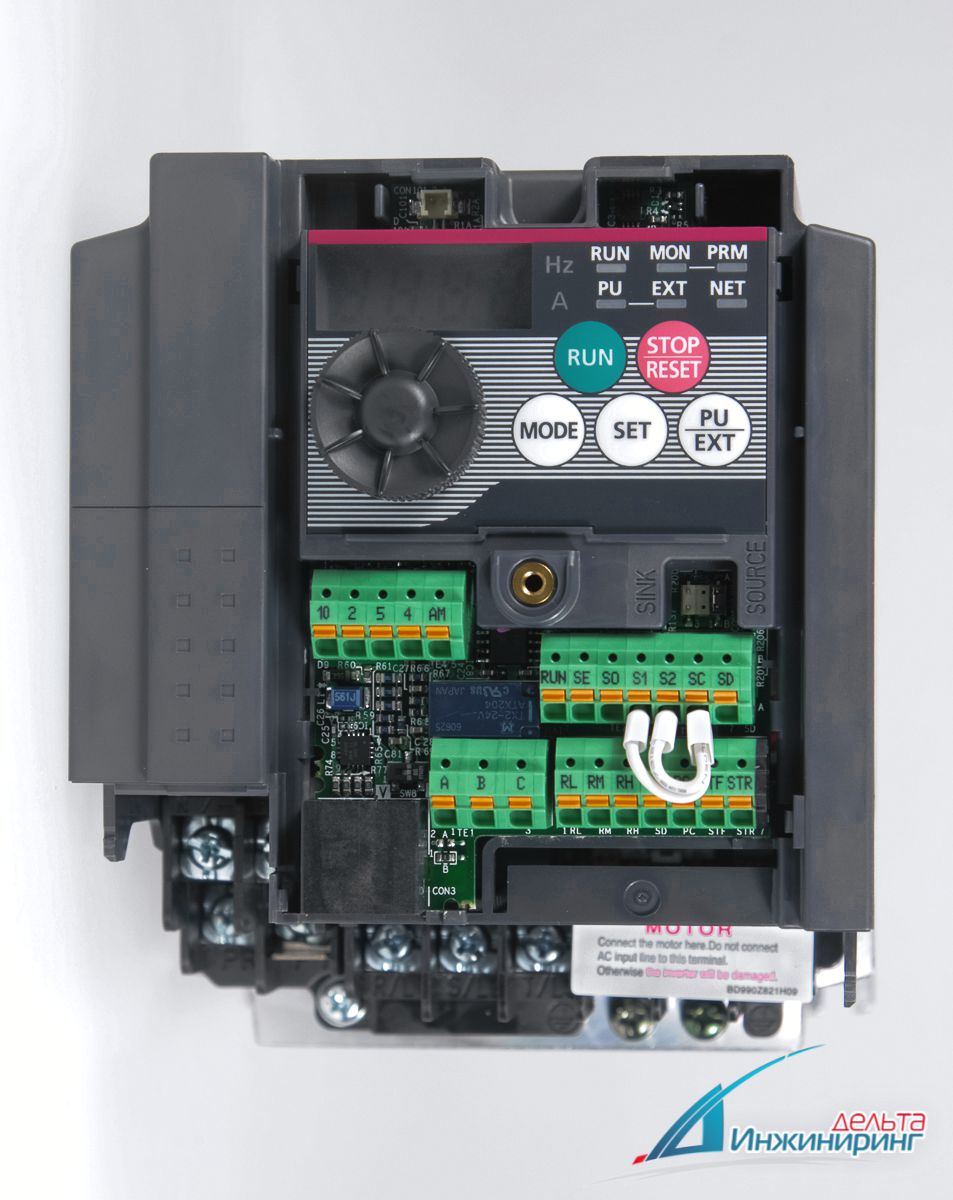

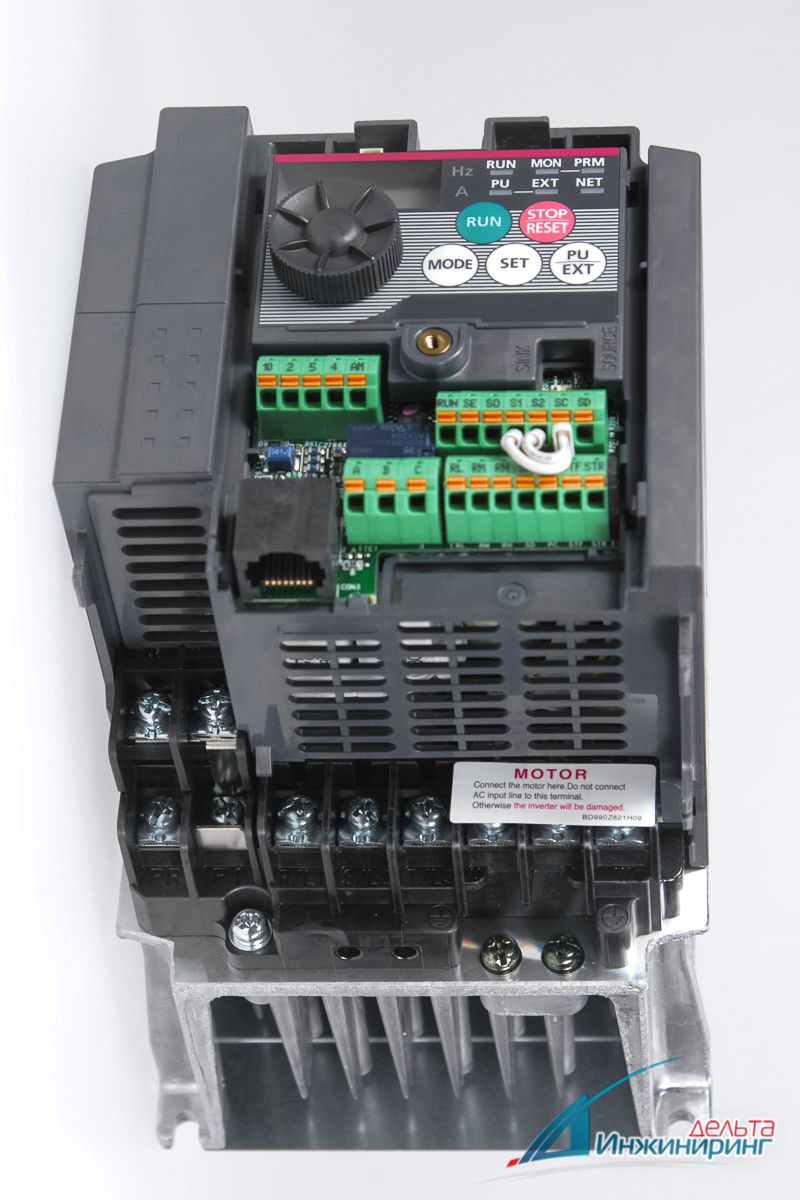

- Упрощенный электромонтаж преобразователя благодаря использованию пружинных клемм, встроенный пульт управления с принципиально новой идеологией доступа к параметрам, увеличенный момент в области низких частот вращения, встроенная функция аварийного отключения, - все это определяет FR-D720 и FR-D740 как новый стандарт преобразователя частоты сверхкомпактного класса.
- Благодаря простоте ввода в эксплуатацию, обслуживания и привлекательной цене преобразователь частоты FR-D700 особенно подходит для стандартных применений. Расширенный объем функций и усовершенствованные характеристики обеспечивают его состоятельность и в более сложных применениях – обрабатывающие станки, приводы дверей, конвейеры и пр.
- Диапазон мощностей новой серии составляет 0,1-7,5 кВт.
- Бессенсорное векторное управление позволяет обеспечить высокие показатели вращающего момента на низких частотах вращения без энкодера на валу двигателя, что закономерно выливается в экономию дополнительных аппаратных затрат.
- Предусмотрена функция автоматической настройки параметров, что позволяет менее чем за минуту определить все необходимые параметры двигателя без его вращения.
- Преобразователи частоты серии FR-D720 и FR-D740 имеют функцию автоматического рестарта после пропадания питающего напряжения с определением частоты и подхватом свободно вращающегося двигателя.
- FR-D720 и FR-D740 в стандартном исполнении оснащен последовательным интерфейсом (RS-485), что делает возможным обмен данными как с персональным компьютером, так и с логическим контроллером. Поддерживается протокол Modbus RTU.
- Возможность монтажа в шкафу управления вплотную в ряд, без зазоров.
- Кроме стандартного пульта,, встроенного в инвертер, предусмотрена возможность подключения дополнительных выносных пультов FR-PU04 или FR-PU07, которые могут быть установлены на удаленной до 15м от ПЧ управляющей панели.
- Новый пульт управления FR-PU07BB с питанием от батареек. Применение данного пульта позволяет изменять параметры ПЧ при выключенном сетевом напряжении.
- Охлаждающий вентилятор может быть легко заменен, без перекоммутации проводов.
- Все модели ПЧ FR-D720 и FR-D740 от 0.1 до 7,5кВт имеют встроенный тормозной транзистор, что позволяет увеличить момент торможения при подключении внешнего тормозного резистора.
- Новый привлекательный дизайн в темных тонах подчеркивает принадлежность данных ПЧ к 700-ой серии инвертеров Mitsubishi.

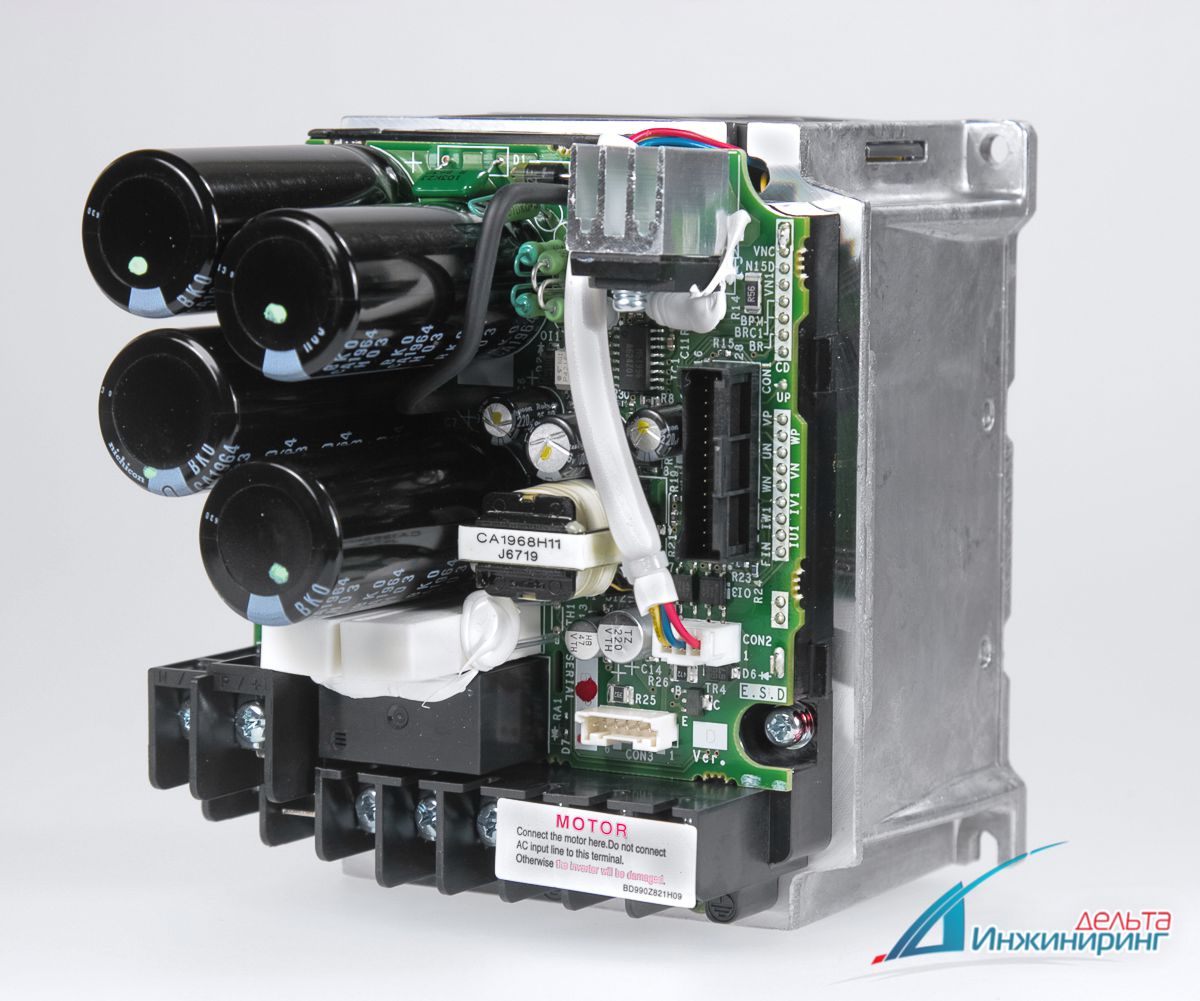

- Применение нового поколения электролитических конденсаторов и охлаждающих вентиляторов вместе позволило увеличить срок службы данных компонентов до 10 лет. Специальные функции встроенной самодиагностики позволяют оценить степень износа основных компонентов во время эксплуатации и заранее проинформировать пользователя о необходимости их замены.
- Управляемое торможение при кратковременных сбоях в питающей сети. Преобразователь частоты использует регенерируемую энергию для управления торможением двигателя, что предотвращает неконтролируемый выбег и возможную поломку оборудования.
- FR-D720 и FR-D740 также имеет функцию экономии энергии с применением оптимального возбуждения магнитного потока в двигателе.
- Расширенная функция ПИД регулирования для работы с «танцующим потенциометром» для функций намотки и поддержания натяжения. Теперь появилась возможность, использую только сам ПЧ, реализовать эту необходимую для текстильной или полиграфической промышленности функцию.


► Технические характеристики

Способность к перегрузкам
Перегрузка 60 секунд	150%
Перегрузка 0,5 секунды	200%
Температура окружающей среды	50?С

Тип	Номинальный ток (А)	Номинальная	Габаритные размеры
FR-D720S-008-EC/220В	0,8	0,1	68х128х80,5
FR-D720S-014-EC/220В	1,4	0,2	68х128х80,5
FR-D720S-025-EC/220В	2,5	0,4	68х128х142,5
FR-D720S-042-EC/220В	4,2	0,75	68х128х162,5
FR-D720S-070-EC/220В	7,0	1,5	108х128х155,5
FR-D720S-100-EC/220В	10,0	2,2	140х150х155,5
FR-D740-012-EC/400В	1,2	0,4	108х128х129,5
FR-D740-022-EC/400В	2,2	0,75	108х128х129,5
FR-D740-036-EC/400В	3,6	1,5	108х128х135,5
FR-D740-050-EC/400В	5,0	2,2	108х128х155,5
FR-D740-080-EC/400В	8,0	3,7	108х128х165,5
FR-D740-120-EC/400В	12	5,5	220х150х155
FR-D740-160-EC/400В	16	7,5	220х150х155

Условия окружающей среды	Технические параметры
Сетевое напряжение	1-фазное, 200-240В(-15%,+10%)или 3-фазное 380-480В(-15%,+10%)
Температура окружающей среды	От -10?С до +50?С (без инея)
Температура хранения	От -20?С до +65?С
Допустимая относительная влажность воздуха	Макс. 90% (без конденсации влаги)
Высота над уровнем моря	Макс. 1000м над уровнем моря
Класс защиты	IP 20
Ударная прочность	10 G
Виброустойчивость	Макс. 0,6 G
Cертификаты и допуски	CE / UL / cUL / ГОСТ / RoHS

Серия		FR-D720
		FR-D720S-008	FR-D720S-014	FR-D720S-025	FR-D720S-042	FR-D720S-070	FR-D720S-100
	Мощность двигателя, кВт	0.1	0.2	0.4	0.75	1.5	2.2
	Номинальный ток, А	0.8	1.4	2.5	4.2	7.0	10.0
	Перегрузочная способность	200% номинального тока - 3 с; 150% - 1 мин. (макс. температура окр. среды 50
	Выходное напряжение	3 фазы амплитудой: от 0 В до напряжения питания
	Диапазон частот	0,5 - 400 Гц
	Способ управления	U/f управление; управление вектором магнитного потока; компенсация скольжения.
	Способ модуляции	Синусоидальная ШИМ модуляция, программная ШИМ
	Частота модуляции ШИМ	0.7 кГц - 14.5 кГц (настраивается пользователем и автоматически)
	Напряжение питания	1 фаза, 200-240 В, -15% / +10%
	Диапазон напряжений	170 - 264 В при 50/60 Гц
	Частота входного напряжения	50 / 60 Гц +5%
	Охлаждение	Самоохлаждение				Принудительное охлаждение
	Масса, кг	0.5	0.6	0.9	1.1	1.5	1.9

Серия		FR-D740
		FR-D740-012	FR-D740-022	FR-D740-036	FR-D740-050	FR-D740-080	FR-D740-120	FR-D740-160
Выход	Мощность двигателя, кВт	0,4	0,75	1,5	2,2	3,7	5,5	7,5
	Номинальный ток, А	1,2	2,2	3,6	5,0	8,0	12,0	16,0
	Выходнаямощность, кВА	1,2	2,0	3,0	4,6	7,2	9,1	13,0
	Перегрузочная способность	200% номинального тока - 3 с; 150% - 1 мин. (макс. температура окр. среды 50
	Выходное напряжение	3 фазы амплитудой: от 0 В до напряжения питания
	Диапазон частот	0,5 - 400 Гц
	Способ управления	U/f управление; управление вектором магнитного потока; компенсация скольжения.
	Способ модуляции	Синусоидальная ШИМ модуляция, программная ШИМ
	Частота модуляции ШИМ	0.7 кГц - 14.5 кГц (настраивается пользователем и автоматически)
Вход	Напряжение питания	3 фазы, 380-480 В, -15% / +10%
	Диапазон напряжений	325-528 В при 50/60 Гц
	Частота входного напряжения	50 / 60 Гц +5%
	Номинальная входная мощность, кВА	1,5	2,5	4,5	5,5	9,5	12	17
Прочее	Охлаждение	Самоохлаждение		Принудительное охлаждение
	Масса, кг	1,2	1,2	1,3	1,4	1,5	3,1	3,1
