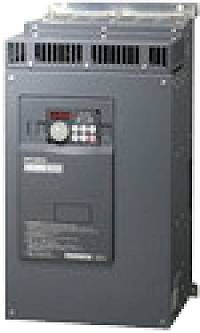

Mitsubishi Electric FR-A740 — преобразователи частоты



Основной сегмент рынка:
конвейрные системы
химическое оборудование
намоточные машины
печатные машины
краны и подъёмные механизмы
экструдеры
металлообрабатывающее оборудование

Обладает всеми достоинствами предшествовавшей серии FR-А540, а также:
Диапазон мощностей 0,4-500 кВт
Диапазон питающего напряжения - до 500 Вольт
200% перегрузки в течение минуты!
270% перегрузки в течение 0.5сек!
Встроенные тормозные транзисторы (до 30 кВт)
EMC-фильтр (до 55 кВт)
Бездатчиковый контур момента
Встроенный контроллер релейной логики
Расширенные энергосберегающие функции
Функция подхвата мотора
Автоматический перезапуск после провалов напряжения
Расширенный ПИД-регулятор
Простой векторный контроль магнитного потока
Большой срок службы

Бездатчиковый контур момента
  Система бездатчикового векторного регулирования Ключевым программным компонентом в технологии управления, которая функционирует с высокой точностью без сложных компонентов обратной связи по скорости, является Real Sensorless Vector Control (RSV - система бездатчикового векторного регулирования) разработанная компанией Mitsubishi Electric. RSV обеспечивает высокие значения крутящего момента во всём диапазоне регулирования, даже на низких скоростях. Помимо этого, преимуществами RSV являются существенно лучшие динамические скоростные характеристики, плавность старта и высокий пусковой момент. Что позволяет этим инверторам вплотную приблизится к результатам ранее достижимым только на системах с ДПТ или с серво-двигателями. Встроенная эффективная система ограничения момента защищает как двигатель, так и машину от перегрузок. Возможны также другие режимы управления, включая расширенное управление магнитным потоком или простое VF регулирование. Позиционирование подвешенных грузов(нагрузки характерные для лебёдок и кранов) может осуществляться с высокой точностью с помощью генератора импульсов(система с замкнутым контуром управления).

Интегрированный контроллер
  Серия FR-A740 снабжена интегрированным программируемым логическим контроллером. ПЛК имеет доступ ко всем параметрам инвертера и может функционировать как автономный контроллер или устройство мониторинга, выполняя множество сопутствующих задач.

Технология Plug-and-Play и сетевая автоматизация
  С помощью опциональных карт расширения возможно подключение стандартным промышленным типам сетей. Инверторы FR-A740 могут подключаться с системам управления движением Mitsubishi Electric, что возможно благодаря новой опциональной карте с поддержкой SSCNET (Servo System Controller Network). Эта высокоскоростная сеть автоконфигурируется по технологии Plug-and-Play, что позволяет избавится от ручной настройки параметров связи.

Интеллектуальная диагностика и сервисные функции
  Современные функции диагностики и мониторинга защищают инвертер от сбоев и незапланированного простоя. Система автоматической самодиагностики осуществляет активный мониторинг всех частей системы и отображает предупреждения задолго до отказа компонента. Встроенный счетчик времени часов интенсивной работы позволяет заранее спланировать сервисное обслуживание в наиболее удобное время. В инвертер встроено множество функций защит от перегрузки и нежелательных событий, что обеспечивает надёжное и длительное функционирование инвертера.

Удобство и простота работы

  Подключение и эксплуатация инвертера очень просты. Благодаря системе автоматического определения параметров двигателя и стандартному встроенному фильтру привод сразу готов к немедленному введению в эксплуатацию. Удобный пользовательский пульт обеспечивает быстрый доступ ко всем нужным параметрам привода. Текущие данные и сообщения отображаются на съемном пульте управления. Преобразователь частоты может обслуживаться и настраиваться с помощью ПК через стандартный USB порт. Новая программа настройки FR Configurator включает в себя множество полезных функций, например, графический инструмент анализа машины.

Большое время эксплуатации.
  Благодаря новым электронным компонентам и техническим решениям эти компактные инвертеры имеют значительный запас по сроку эксплуатации. В инвертере используются высококачественные конденсаторы, надежные вентиляторы, а также печатные платы с двухслойной изоляцией. Еще одним полезным дополнением к линейке является Напольный Модуль с защитой IP20, который доступен для мощностей от 45кВт и выше. Модуль представляет из себя удобную отдельностоящую сборку без необходимости использования отдельного короба.

Широкий модельный ряд
  Преобразователь частоты FR-A740 представляет модельный ряд от 0.4 кВт до 630 для трёфазных напряжений от 380 до 480 или 500 вольт (50 или 60 Гц). Инвертер может испытывать значительные перегрузки, вплоть до 200% в течении минуты и до 270% в течение 0.5 сек. Доступны также модели на 220 вольт (FR-A720) и 575 вольт (FR-A760).

Изменения относительно FR-А500:
 FR-A540 (L)FR-A740
Метод управленияVF -регулирование Расширенное векторное управление магнитным потокомVF -регулирование Расширенное векторное управление магнитным потоком Реальное векторное управление без датчиков контура момента Векторное управление с помощью опции FR-A7AP
Измененные исключенные функцииПользовательская группа 1 (16), пользовательская группа (16)Пользовательская группа 1 (16), Методы установки частично изменены (Пар. 160, 173 -175)
Начальные пользовательские установки (Пар. 199)Начальные пользовательские установки (Пар. 199) исключены, Заменяем на копирующую функцию пульта (FR-DU07)
Режим Long wiringУстановка необязательна
Режим интеллектуального управления (пар. 60)Изменились номера параметров (Пар. 60 Функция энергосбережения, Пар. 292 - Автоматический разгон торможение)
Программный режим (Пар. 200-231)Функция исключена
ВВодыСъемные вводыСъемные вводы Совместимость с предыдущей серией (совместимы с А500)
ПультFR-PU04, DU04FR-PU07 FR-DU07 FR-PU04 - некоторые функции, такие как функция копирования, недоступны FR-DU04 - неприменим
Дополнительные опцииСвязь с компьютером, опция релейного выхода FR-A5NRВстроены в инвертер (контакты RS-485, выходные точки реле)
Установочные размеры- FR-A740-00023 до 00250, 00470 до 01800, 03250, 04320 идентичны по габаритам
Для моделей FR-A740-00310, 00380 необходим модуль совместимости (FR-ATT)
- выступающая часть радиатора другая
Габариты передней панели для моделей 00023 - 00026, 00310, 00380, 02160 и старше, также отличаются.

Технические характеристики

СерияFR-A740
FR-A740- 00023FR-A740- 00038FR-A740- 00052FR-A740- 00083FR-A740- 00126FR-A740- 00170FR-A740- 00250FR-A740- 00310FR-A740- 00380FR-A740- 00470FR-A740- 00620FR-A740- 00770FR-A740-00930FR-A740-01160
ВыходМощность двигателя, кВт0,40,751,52,23,75,57,5111518,522303745
Выходная мощность, кВА1,11,934.66,99,11317,523,62932,847,35465
Номинальный ток, А120% перегр. способнстьIном2,3(1.9)3,8(3,2)5,2(4,4)8,3(7,0)12,6(10,7)17(14,4)25(21,2)31(26,3)38(32,3)47(39.9)62(52,7)77(65,4)93(79,0)116(98,6)
150% перегр. способнстьIном2,1(1,7)3,5(2.9)4,8(4,0)7,6(6,4)11,5(9,7)16(13.6)23(19.5)29(24.6)35(29.7)43(36.5)57(48.4)70(59.5)85(72.2)106(90.1)
200% перегр. способнстьIном1.52,5469121723313844577186
250% перегр. способнстьIном0.81.52,54691217233138445771
Перегрузочная способность120%110% от номинальной мощности электродвигателя в течение 60 с; 120% в течение 3 с (макс. температура окружающего воздуха 40°C) обратные характеристики времени
150%120% от номинальной мощности электродвигателя в течение 60 с; 150% в течение 3 с (макс. температура окружающего воздуха 50°C) обратные характеристики времени
200%150% от номинальной мощности электродвигателя в течение 60 с; 200% в течение 3 с (макс. температура окружающего воздуха 50°C) обратные характеристики времени
250%200% от номинальной мощности электродвигателя в течение 60 с; 250% в течение 3 с (макс. температура окружающего воздуха 50°C) обратные характеристики времени
Выходное напряжениетрехфазное переменное напряжение, от 0 В до напряжения питания
Диапазон частот0,2 - 400 Гц
Способ управлениямягкая ШИМ / ШИМ с высокой несущей частотой(возможен выбор между управлением по характеристике U/f, расширенным векторным управлением магнитного потока и бессенсорным векторным управлением)
Способ модуляцииСинусоидальная ШИМ модуляция, программная ШИМ
Момент генераторного торможенияМакс. момент / доп. работа100% крутящего момента / длительность включения 2%20%крутящего момента / непрерывно20%крутящего момента / непрерывно
Тормозной резисторвстроенопционально
ВходНапряжение питания3 фазы, 380-480 В, -15% / +10%
Диапазон напряжений323-528 В при 50/60 Гц
Частота входного напряжения50 / 60 Гц
Номинальная входная мощность, кВА1,52,54,55,59121720283441526680
ПрочееОхлаждениеСамовентиляцияПринудительное охлаждение
ИсполнениеIP20IP00
Масса, кг3,83,83,83,83,87,17,17,57,51313233535

СерияFR-A740-
FR-A740-01800FR-A740-02160FR-A740-02600FR-A740-03250FR-A740-03610FR-A740-04320FR-A740-04810FR-A740-05470FR-A740-06100FR-A740-06830FR-A740-07700FR-A740-08660FR-A740-09620FR-A740-10940FR-A740-12120
ВыходМощность двигателя, кВт557590110132160185220250280315355400450500
Выходная мощность, кВА84110137165198248275329367417465521587660733
Номинальный ток, А120% перегр. способнстьIном180 (153)216 (183)260 (221)325 (276)361 (306)432 (367)481 (408)547 (464)610 (518)683 (580)770 (654)866 (736)962 (817)1094 (929)1212 (1030)
150% перегр. способнстьIном144 (122)180 (153)216 (183)260 (221)325 (276)361 (306)432 (367)481 (408)547 (464)610 (518)683 (580)770 (654)866 (736)962 (817)1094 (929)
200% перегр. способнстьIном110144 (122)180 (153)216 (183)260 (221)325 (276)361 (306)432 (367)481 (408)547 (464)610 (518)683 (580)770 (654)866 (736)962 (817)
250% перегр. способнстьIном86110 (93)144 (122)180 (153)216 (183)260 (221)325 (276)361 (306)432 (367)481 (408)547 (464)610 (518)683 (580)770 (654)866 (736)
Перегрузочная способность120%110% от номинальной мощности электродвигателя в течение 60 с; 120% в течение 3 с (макс. температура окружающего воздуха 40°C) обратные характеристики времени
150%120% от номинальной мощности электродвигателя в течение 60 с; 150% в течение 3 с (макс. температура окружающего воздуха 50°C) обратные характеристики времени
200%150% от номинальной мощности электродвигателя в течение 60 с; 200% в течение 3 с (макс. температура окружающего воздуха 50°C) обратные характеристики времени
250%200% от номинальной мощности электродвигателя в течение 60 с; 250% в течение 3 с (макс. температура окружающего воздуха 50°C) обратные характеристики времени
Выходное напряжениетрехфазное переменное напряжение,от 0 В до напряжения питания
Диапазон частот0,2 - 400 Гц
Способ управлениямягкая ШИМ / ШИМ с высокой несущей частотой (возможен выбор между управлением по характеристике U/f, расширенным векторным управлением магнитного потока и бессенсорным векторным управлением)
Способ модуляцииСинусоидальная ШИМ модуляция, программная ШИМ
Генераторный тормозной момент (макс. значение / допустимый режим)20% крут. мом. / непрер.10 % крутящий момент / непрерывная работа
ВходНапряжение питания3 фазы, 380-480 В, -15% / +10%
Диапазон напряжений323-528 В при 50/60 Гц
Частота входного напряжения50 / 60 Гц
ПрочееОхлаждениеВентиляторное охлаждение
ИсполнениеIP00
Масса, кг3750577272110110175175175260260370370370
