KIPPRIBOR серии AFD-E — Универсальные векторные преобразователи частоты

Основная серия преобразователей частоты KIPPRIBOR. Они представляют линейку универсальных ПЧ мощностью до 15 кВт с тремя режимами управления:

• U/f режим (скалярный или вольт-частотный);
• SVC режим (векторный без датчика обратной связи);
• VC режим (векторный с датчиком обратной связи).

Благодаря возможности ПЧ работать в одном из этих режимов Вы можете адаптировать ПЧ под требования Вашего процесса управления электродвигателем.

Преобразователи частоты KIPPRIBOR серии AFD-E имеют простое и понятное меню, а для запуска ПЧ в эксплуатацию в большинстве случаев потребуется настройка всего лишь одного параметра.

Набор таких встроенных функций как ПИД-регулятор (может работать как независимый), счетчики импульсов, таймеры, виртуальные входы выходы, встроенный ПЛК, предустановленные мульти-скорости и наличие дополнительных карт расширения позволяют оптимизировать и упростить схему управления электроприводом.

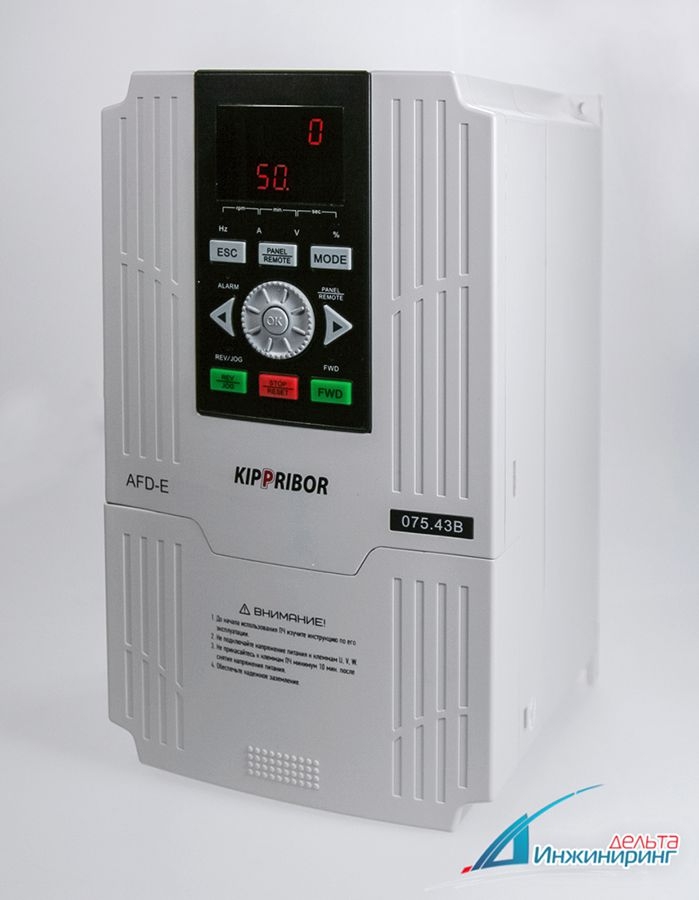

Преобразователи частоты KIPPRIBOR серии AFD-E комплектуются удобными и многофункциональными панелями управления с двойным светодиодным дисплеем, что облегчает работу с ПЧ при наладке и эксплуатации. Кроме этого панели управления позволяют осуществлять копирование, хранение и перенос настроек ПЧ.

Основные преимущества преобразователей частоты KIPPRIBOR серии AFD-E:

• Быстрый ввод в эксплуатацию:

  • Автонастройка параметров электродвигателя обеспечивает легкость ввода в эксплуатацию и высокую точность управления;
  • Удобные панели управления с двумя дисплеями и возможностью копирования, хранения и переноса параметров конфигурации ПЧ облегчают работу при его наладке и эксплуатации, а также значительно упрощает ввод ПЧ в эксплуатацию при однотипных задачах;
  • Оперативные параметры всегда «под рукой». Список параметров, которые чаще всего приходится корректировать, находится под передней крышкой ПЧ;

• Продуманный конструктив

  • Съемная панель управления может быть установлена отдельно от ПЧ, а их соединение осуществляется обыкновенным сетевым кабелем с разъемами RJ45;
  • Встроенный алюминиевый радиатор увеличенной площади улучшает эффективность охлаждения ПЧ, повышая его надежность;

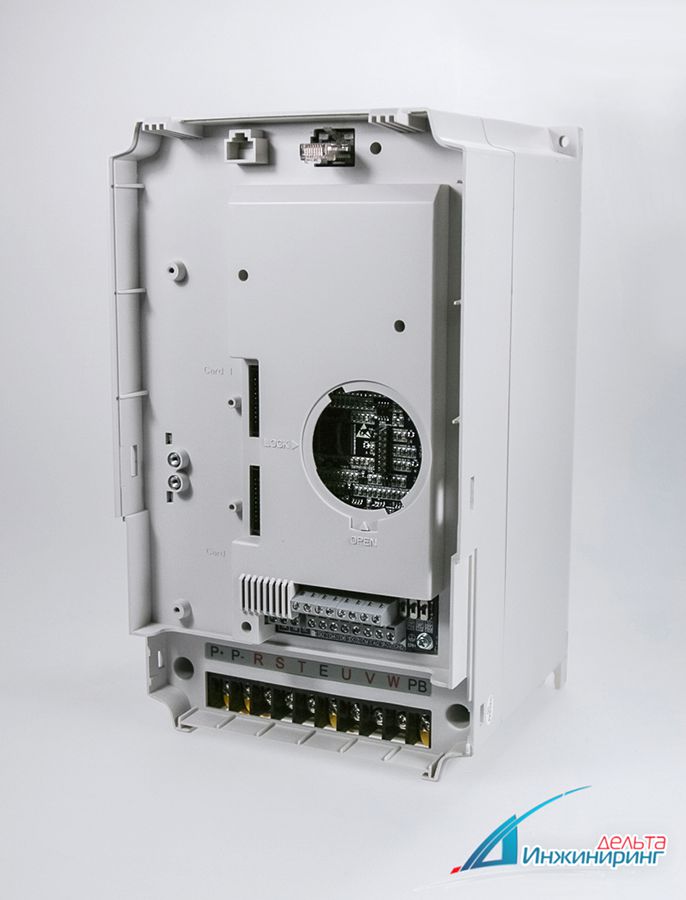

  • Дополнительные карты расширения позволяют расширить функционал ПЧ. Установка карт расширения не требует особых навыков и специальных инструментов;

• Безопасность и надежность

  • Тестирование абсолютно каждого ПЧ при выходе из производства гарантирует длительную и безотказную эксплуатацию;
  • Качественная упаковка надежно защищает ПЧ от повреждения при транспортировке;
  • Встроенные функции защиты обеспечивают защиту ПЧ и электродвигателя при возникновении аварийных ситуаций;

• Высокая функциональность

  • Три режима управления (U/f, SVC, VC) позволяют адаптировать преобразователь частоты под любые задачи;
  • Гибкая конфигурация параметров и широкие возможности по их настройке позволяют оптимизировать и упростить систему управления электродвигателем;
  • Возможность копирования, переноса и загрузки параметров конфигурации ПЧ при помощи панели управления значительно упрощает ввод в эксплуатацию при типовых задачах.

Основные технические характеристики преобразователей частоты KIPPRIBOR серии AFD-E:

Параметр

Модификация

Макс. мощность подкл. двигателя

0,75 кВт

1,1 кВт

1,5 кВт

2,2 кВт

1,1 кВт

1,5 кВт

2,2 кВт

3 кВт

4 кВт

5,5 кВт

7,5 кВт

9 кВт

11 кВт

15 кВт

Максимальный выходной ток ПЧ

5 А

6,5 А

7,5 А

10 А

3 А

3,7 А

5,5 А

7,5 А

9,5 А

13 А

17 А

21 А

25 А

33 А

Напряжение питания ПЧ

180…260 VAC, 50/60 Гц

300…460 VAC, 50/60 Гц

Диапазон выходной частоты

Низкочастотный режим: 0…300 Гц Высокочастотный режим: 0…1000 Гц

Диапазон выходного напряжения

0…250 VAC

0…500 VAC

Диапазон задания Несущей частоты

1,5…12,5 кГц

Краткие характеристики входов / выходов:

Параметр	Описание
	Для AFD-E030.43B / AFD-E022.21B и ниже	Для AFD-E040.43B и выше
Дискретные входы	5 дискретных входов (DI1…DI5): Программируемые (до 98 функций); Тип входного сигнала: «Сухой контакт», датчики NPN типа;	6 дискретных входов (DI1…DI6): Программируемые (до 98 функций); Тип входного сигнала: «Сухой контакт», датчики NPN типа;
Дискретные выходы	1 релейный выход (RO1): Программируемый (до 62 функций); 2 А / 250 VAC; 1 транзисторный выход (DO1): Программируемый (до 62 функций); 50 мА / 24 VDC;	1 релейный выход (RO1): Программируемый (до 62 функций); 2 А / 250 VAC; 2 транзисторный выход (DO1…DO2): Программируемые (до 62 функций); 50 мА / 24 VDC;
Аналоговые входы	1 аналоговый вход 0…10 В (AI1); 1 аналоговый вход 0/4…20 мА (AI2);	1 аналоговый вход 0…10 В (AI1); 1 аналоговый вход 0/4…20 мА (AI2);
Аналоговые выходы	1 аналоговый выход (AO1): Программируемый (до 45 функций) 0…10, 0/4…20 мА;	2 аналоговых выход (AO1…AO2): Программируемые (до 45 функций) 0…10, 0/4…20 мА;
Карты расширения входов / выходов
AFD-XPLT.A102 (устанавливается вместо основной платы)	4 дискретных входа (DI1…DI4); 1 высокоскоростной транзисторный выход (DO3); 2 аналоговых входа (AI1, AI2); 1 релейный выход RO1 NO+NC (TC, TB, TA); 1 аналоговый выход (AO1); Интерфейс RS485 (RS+, RS-); Источник питания 10 VDC (10V, GND); Источник питания 24 VDC (24V, CM);	Не применяется
AFD-XPLT.A103 (устанавливается вместо основной платы)	4 дискретных входа (DI1…DI4); 1 дискретный высокоскоростной вход (DI9); 2 аналоговых входа (AI1, AI2); PG интерфейс (входы энкодера PGA, PGB, PGZ); Источник питания 12 VDC (12V, CM);	Не применяется
AFD-XPLT.D104 (устанавливается дополнительно к основной плате в порт «Card 2»)	Не применяется	2 дискретных входа (DI7…DI8); 1 дискретный высокоскоростной вход (DI9); 1 аналоговый вход (AI3); 1 высокоскоростной транзисторный выход (DO3); 1 релейный выход RO2 NO+NC (TC1, TB1, TA1); Интерфейс RS485 (RS+, RS-); Источник питания ±10 VDC (-10V, +10V, GND);
AFD-XPLT.C000 (устанавливается дополнительно к основной плате в порт «Card 1»)	Не применяется	PG интерфейс (входы энкодера A+, A-, B+, B-, Z+, Z-); Источник питания 12 VDC (+12V, GD);

Параметры управления:

Параметр	Описание
Режим управления	VC-режим (векторное управление по замкнутому контуру)	SVC-режим (векторное управление по разомкнутому контуру)	U/f-режим (вольт-частотный (скалярный) режим управления)
Стартовый момент	200 % при нулевой скорости	180 % при нулевой скорости	180 % при нулевой скорости
Глубина регулирования	1:1000	1:200	1:100
Точность при Контроле скорости	± 0,02 %	± 0,2 %	± 0,5 %
Точность при контроле момента	± 5 %	± 5 %	–
Дискретность здания частоты	Низкочастотный режим: 0,01 Гц; Высокочастотный режим: 0,1;
Точность задания частоты	Низкочастотный режим: при цифровом задании - 0,01 Гц; при аналоговом задании – макс. частота × 0,1 %; Высокочастотный режим: при цифровом задании - 0,1 Гц; при аналоговом задании – макс. частота × 0,1 %;
Перегрузочная способность	110 % - длительное время; 150 % - в течение 60 сек.; 180 % - в течение 2,5 сек.
Время Разгона / торможения	0,01…600 сек. или 0,01…600 мин.
Торможение магнитным потоком	Повышение эффективности торможения за счет увеличения магнитного потока электродвигателя в диапазоне 30…120
Удержание постоянным током	Обеспечивает эффективную остановку и удержание вала электродвигателя за счет подачи постоянного напряжения на его обмотки
Тормозной момент	До 20 % без использования внешнего тормозного резистора; 50…100 % при использовании внешнего тормозного резистора;
Усиление момента	Усиление крутящего момента за счет подачи добавочного напряжения на обмотки электродвигателя на низких оборотах
Стартовая частота	Определяет выходную частоту, с которой ПЧ начинает разгон электродвигателя после команды «RUN». Стартовая частота эффективна для систем с высоким моментом инерции

Типовые функции:

Параметр	Описание
Предустановленные мульти-скорости	До 15-ти предустановленных мульти-скоростей
Встроенный ПЛК	Позволяет организовать программы автоматического управления электродвигателем, с использованием 15-ти предустановленных мульти-скоростей или 7-и предустановленных мульти-скоростей ПИД-регулятора
Встроенный ПИД-регулятор	Используется для автоматического поддержания скорости или момента. Может использоваться как независимый ПИД-регулятор для внешнего оборудования.
Коммуникационный Интерфейс RS-485 (опция)	Доступен при установке соответствующей карты расширения (см. таблицу «краткие характеристики входов / выходов»)
Функции повышения стабильности работы	Перезапуск после потери питания, перезапуск после аварии, автоматическая настройка параметров электродвигателя, блокировка команды «RUN», блокировка работы ПЧ, задержка запуска, компенсация повышенного / пониженного напряжения, компенсация повышенного тока нагрузки, настраиваемая U/f кривая, коррекция кривой аналоговых входов
