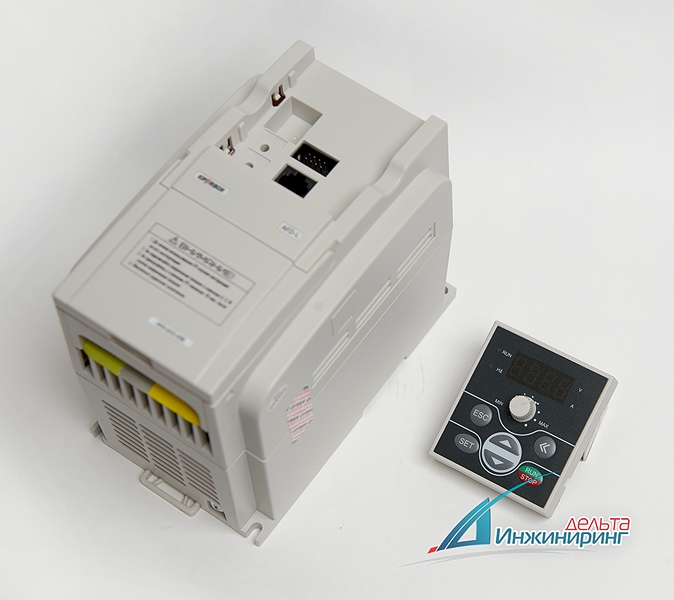

Относятся к группе общепромышленных преобразователей частоты и подходят для решения большинства задач по управлению трехфазными асинхронными электродвигателями мощностью до 4 кВт.
Высокая функциональность преобразователей частоты KIPPRIBOR серии AFD-L в сочетании с удобным интерфейсом, легкостью ввода в эксплуатацию и доступной ценой делает их универсальным инструментов для управления электроприводом практически на любом производственном предприятии.
Например: AFD-L004.21.B
Вы заказали: маломощный преобразователь частоты общепромышленной серии, номинальная мощность 0,4 кВт, однофазное напряжения питания 220VAC, интерфейс RS-485, встроенный прерыватель.
Высокая функциональность преобразователей частоты KIPPRIBOR серии AFD-L в сочетании с удобным интерфейсом, легкостью ввода в эксплуатацию и доступной ценой делает их универсальным инструментов для управления электроприводом практически на любом производственном предприятии.
Преимущества компактных преобразователей серии AFD-L:
- Быстрый ввод в эксплуатацию;
- Продуманный конструктив;
- Безопасность надёжность;
- Высокая функциональность.
Основные технические характеристики преобразователей частоты KIPPRIBOR AFD-L:
| Модель | Однофазное питание | Трехфазное питание | |||||||||
| AFD-L004.21B | AFD-L007.21B | AFD-L015.21B | AFD-L022.21B | AFD-L030.21B | AFD-L040.21B | AFD-L007.43B | AFD-L015.43B | AFD-L022.43B | AFD-L030.43B | AFD-L040.43B | |
| Максимальная мощность подключаемого двигателя | 0,4 кВт | 0,75 кВт | 1,5 кВт | 2.2 кВт | 3 кВт | 4 кВт | 0,75 кВт | 1,5 кВт | 2.2 кВт | 3 кВт | 4 кВт |
| Максимальный выходной ток ПЧ | 3 А | 5 А | 7,5 А | 10 А | 14 А | 16 А | 2,5 А | 4,5 А | 5,5 А | 7,5 А | 9,5 А |
| Напряжение питания ПЧ | 180…260 VAC (1 фаза) | 300…460 VAC (3 фазы) | |||||||||
| Частота питающей сети | 50/60 Гц | ||||||||||
| Выходное напряжение ПЧ | 0…250 VAC (3 фазы) | 0…500 VAC (3 фазы) | |||||||||
| Диапазон регулирования выходной частоты | 0…400 Гц | ||||||||||
| Диапазон задания несущей частоты | 1,5…10 кГц | ||||||||||
| Габарит корпуса | Габарит 1 | Габарит 2 | Габарит 3 | Габарит 2 | Габарит 3 | ||||||
| Болт для крепления на плоскость | M4 | M4 | M5 | M4 | M5 | ||||||
| Вес | 0,82 кг | 1,54 кг | 1,82 кг | 1,54 | 1,82 | ||||||
Основные эксплуатационные характеристики преобразователей частоты KIPPRIBOR AFD-L:
| Характеристика | Описание | |
| Параметры управления | Режим управления | U/f |
| Точность регулирования частоты | 0.1 % от максимальной выходной частоты | |
| Пользовательская настройка кривой "Напряжение-частота" | Установка трех точек соотношения U/f для оптимизации работы двигателя под конкретные условия эксплуатации. | |
| Способ задания частоты | Шесть способов задания частоты: | |
| Предустановленные скорости | Возможно использовать до семи предустановленных- скоростей. | |
| Способ пуска/останова | Три способа пуска/останова: | |
| Установка времени разгона торможения | Настраивается в пределах 0,1…600 сек. | |
| Тормозной прерыватель (только для AFD-•••L-••B) | Встроен в ПЧ | |
| Тормозной момент (только для AFD-•••L-••B) | до 20% без использования внешнего тормозного резистора; | |
| Перегрузка по моменту | 110 % - длительное время; 150% - 1 минута; 180% - 2 секунды | |
| Индикация и коммуникационный интерфейс | Дисплей панели управления | Позволяет отображать рабочие параметры ПЧ |
| Интерфейс RS485 | Собственный протокол - для связи ПЧ KIPPRIBOR между собой; | |
| Аналоговый выход 0…10 В | Может использоваться для индикации рабочих параметров ПЧ (напряжение, ток, частота) на внешнем устройстве. | |
| Входы | Дискретные | 4 дискретных многофункциональных входа: программируемая логика работы. Тип входного сигнала: "сухой контакт", датчики NPN типа. |
| Аналоговые | Один аналоговый вход: Программируемый 0…10 В, 0…20 мА, либо 4…20 мА. | |
| Выходы | Дискретные | :Один релейный выход |
| Аналоговые | : 0…10 В.Один аналоговый выход | |
| Встроенный источник питания | (Imax=50 мА) для питания внешнего оборудования, например, бесконтактных датчиков, датчиков давления и т.д.;Источник питания 24 VDC | |
| Дополнительные функции | Встроенный ПИД-регулятор | Используется для автоматического поддержания скорости вращения двигателя по датчику обратной связи. |
| Встроенный ПЛК | Используется для организации несложных алгоритмов управления электродвигателем. | |
| Усиление момента | Используется для усиления момента двигателя на низких оборотах | |
| Встроенный счетчик импульсов | Используется для счета импульсов, поступающих на дискретных вход ПЧ и выдачи управляющего сигнала при достижении уставки. | |
| Функции защиты | Перегрузка ПЧ по току | Срабатывает при перегрузке ПЧ по току во время разгона, работы или торможения |
| Короткое замыкании на выходе ПЧ | Срабатывает при межфазном коротком замыкании на клеммах U, V, W | |
| Перегрузка ПЧ по напряжению | Срабатывает при перегрузке ПЧ по напряжению во время разгона, работы, торможения, или простоя | |
| Защита от пониженного напряжения | Срабатывает при снижении напряжения питания ПЧ ниже допустимого | |
| Защита от перегрузки преобразователя и двигателя | Срабатывает при чрезмерной нагрузке на валу двигателя или слишком малом времени разгона | |
| Защита ПЧ от перегрева | Срабатывает при перегреве преобразователя частоты | |
| Защита внешнего оборудования при аварии | Срабатывает, когда на дискретный вход ПЧ поступает аварийный сигнал от внешнего оборудования | |
| Защита при неисправности датчика тока | Срабатывает при неисправности или отказе датчика контроля тока | |
| Защита при неисправности датчика контроль температуры | Срабатывает при неисправности или отказе датчика контроля температуры | |
| Защита при потере обратной связи ПИД | Срабатывает при потере обратной связи с датчиком | |
| Защита при ошибке чтения/записи параметров управления | Срабатывает при ошибке чтения/записи параметров управления | |
| Условия эксплуатации | Температура окружающего воздуха (при работе) | -10...+40 °C |
| Температура окружающего воздуха (при хранении) | -20...+60 °C | |
| Допустимая влажность воздуха | ≤ 90% без образования конденсата | |
| Степень защиты ПЧ | IP20 |
Обозначение при заказе AFD-L:
Например: AFD-L004.21.B
Вы заказали: маломощный преобразователь частоты общепромышленной серии, номинальная мощность 0,4 кВт, однофазное напряжения питания 220VAC, интерфейс RS-485, встроенный прерыватель.
Стандартный комплект поставки включает в себя:
- Преобразователь частоты – 1 шт.
- Съемная панель управления – 1 шт.
- Руководство по эксплуатации – 1шт.
- Паспорт – 1 шт.
- Гарантийный талон – 1 шт.
