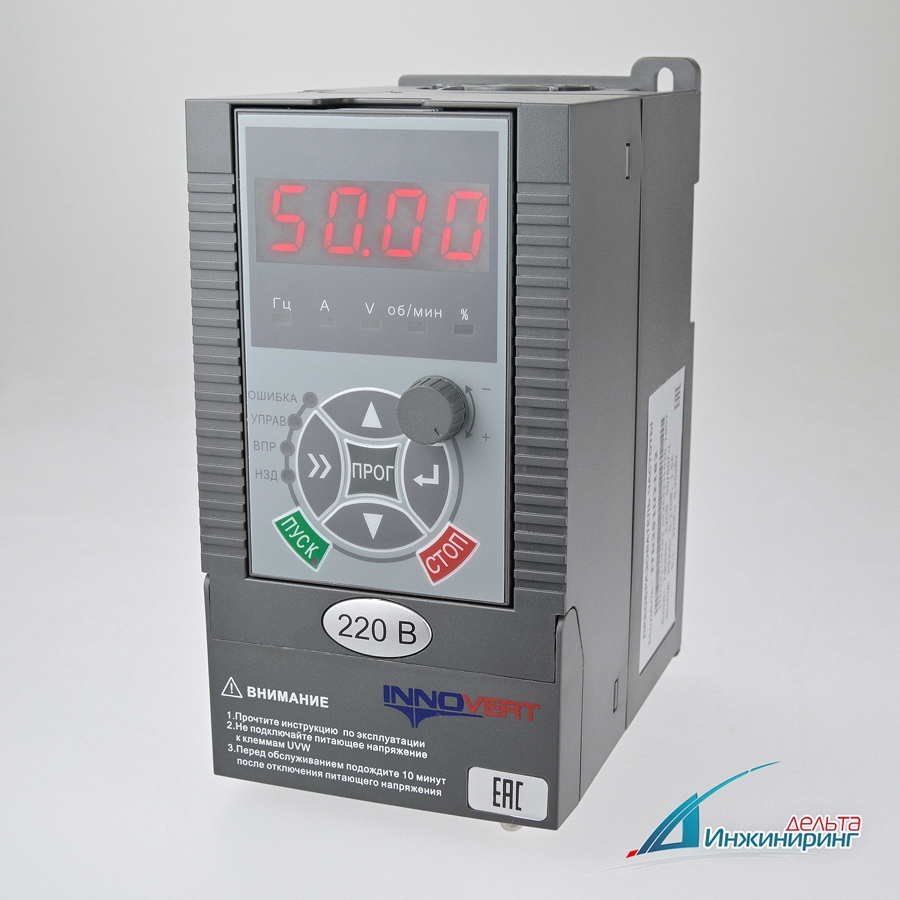

INNOVERT ITD — Преобразователи частоты векторные

ВЕКТОРНЫЙ режим управления скоростью и моментом

Стабильная работа двигателя на низких скоростях с постоянным моментом с точностью до ±5% или частотой с точностью до ±0,02%.

Простой в настройке векторного режима

Встроенная автонастройка

Увеличенный диапазон регулирования частоты

1:50 в скалярном режиме;
1:100 в векторном режиме.

Выходная частота

до 3200Гц.

Простой в запуске

В заводских настройках уже готов к работе после подключения питающего напряжения и двигателя (скалярный режим).

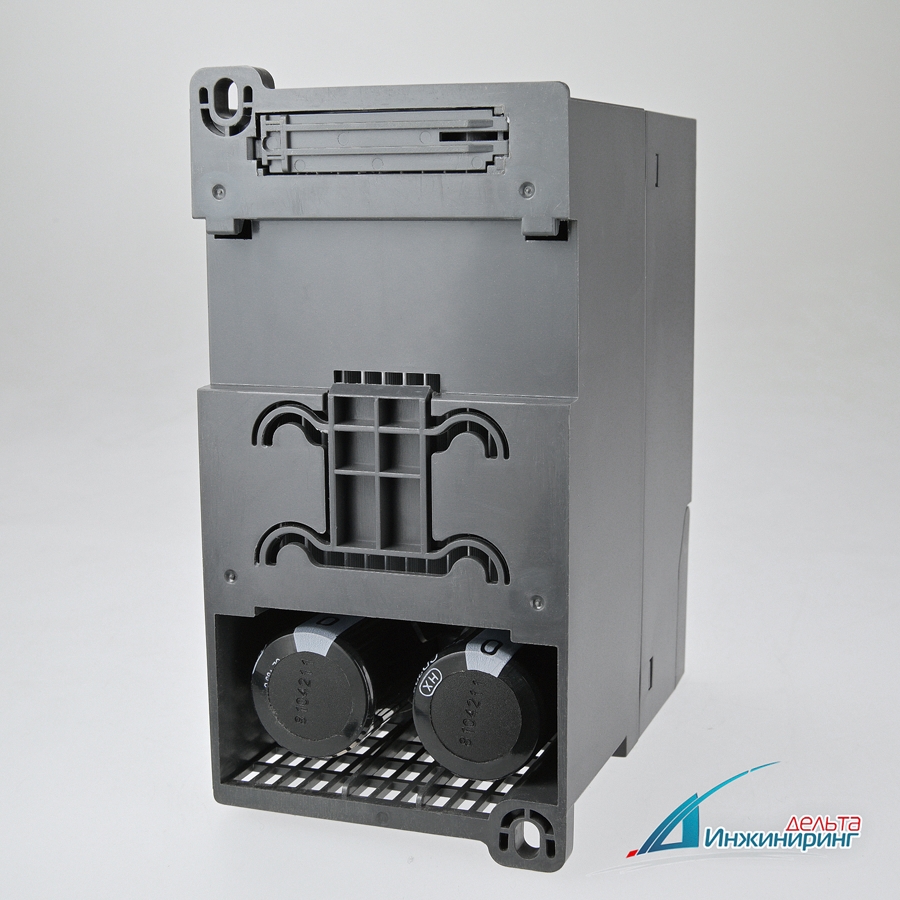

Крепление на дин-рейку

Стандартный размер дин-рейки 35 мм, доступно до 4 кВт; 5,5 кВт и выше крепление на монтажную панель.

Надежный

Встроенные защиты от коротких замыканий, перегрузок (150% в течение 1 мин, 180% - 20 с), перенапряжения, обрыва фаз, перегрева, несанкционированного изменения настроек.

Номинальные характеристики 0.4 кВт…2.2 кВт, вход одна фаза, 220 В, 50/60 Гц, выход 3 фазы 220 В.

Тип	Выходная мощность [кВт]	Выходной ток [A]	Перегрузочная способность [(60 с) (A)]	Цена (рубли) с НДС*
ITD401U21B2	0,4	2.5	3,75	по запросу
ITD551U21B2	0,55	3.5	5,25	по запросу
ITD751U21B2	0,75	4.5	6,75	по запросу
ITD112U21B2	1,1	6.0	9,0	по запросу
ITD152U21B2	1,5	7	10,5	по запросу
ITD222U21B2	2,2	10	15	по запросу

Номинальные характеристики 0.75 кВт…560 кВт, три фазы, 380 В, 50/60 Гц.

Тип	Выходная мощность [кВт]	Выходной ток [A]	Перегрузочная способность [(60 с) (A)]	Цена (рубли) с НДС*
ITD751U43B2	0.75	2.5	3.75	по запросу
ITD112U43B2	1.1	3	4.5	по запросу
ITD152U43B2	1.5	4.0	6	по запросу
ITD222U43B2	2.2	6.0	9	по запросу
ITD302U43B2	3	7.0	10.5	по запросу
ITD402U43B2	4	9.0	13.5	по запросу
ITD552U43B3	5.5	13	19.5	по запросу
ITD752U43B3	7.5	17	25.5	по запросу
ITD113U43B3	11	25	37.5	по запросу
ITD153U43B3	15	32	48	по запросу
ITD183U43B3	18.5	37	55.5	по запросу
ITD223U43B3	22	45	67.5	по запросу
ITD303U43B3	30	60	90	по запросу
ITD373U43B3	37	75	112.5	по запросу
ITD453U43B3	45	90	135	по запросу
ITD553U43B3	55	110	165	по запросу
ITD753U43B3	75	150	225	по запросу
ITD903U43B3	90	176	264	по запросу
ITD114U43B3	110	210	315	по запросу
ITD134U43B3	132	250	375	по запросу
ITD164U43B3	160	300	450	по запросу
ITD184U43B3	185	340	510	по запросу
ITD204U43B3	200	380	570	по запросу
ITD224U43B3	220	420	630	по запросу
ITD254U43B3	250	470	705	по запросу
ITD284U43B3	280	540	810	по запросу
ITD314U43B3	315	600	900	по запросу
ITD354U43B3	355	660	990	по запросу
ITD404U43B3	400	730	1095	по запросу
ITD454U43B3	450	840	1260	по запросу
ITD504U43B3	500	900	1350	по запросу
ITD564U43B3	560	950	1425	по запросу
ITD634U43B3	630	1160	1740	по запросу
ITD714U43B3	710	1300	1950	по запросу
ITD804U43B3	800	1460	2190	по запросу

Мощности до 800 кВт доступны под заказ.

Частотный преобразователь INNOVERT серии ITD представляет собой многофункциональный преобразователь частоты, позволяющий работать как в скалярном (по умолчанию) так и в векторном режиме.

Диапазон регулировки выходной частоты:

— скалярный режим 1:50
— векторный режим бессенсорный 1:100

Функции:

• регулирование скорости или момента, задаваемых аналоговыми сигналами, цифровой сетью или ручкой потенциометра на лицевой панели.
• 15 предустановленных скоростей
• 4 различных варианта времён разгона и торможения
• реверсирование
• защита двигателя от перегрузки по току, по напряжению
• температурный контроль транзисторного модуля
• торможение постоянным током
• электронный потенциометр (MOP)
• PID режим управления технологическими параметрами (давлением, температурой, расходом и т.д.)
• PLC режим управления скоростью
• Порт RS485, протокол Modbus
