Преимущества:
• Отличная экономическая эффективность
• Оптимальная конструкция
• Настраиваемая логика (мини-ПЛК, 200 шагов), высочайшая гибкость
• Мощность от 18,5 кВт до 220 кВт
• Поддержка протокола CAN Open (стандартная комплектация)
• Широкий набор стандартных функций
• Вход безопасного останова (по стандарту EN/IS013849- 1, SIL3, Pl = e, категория 3)
• Срок службы 10 лет
• Многофункциональная панель управления (опция)
• Управление асинхронными двигателями с обратной связью и синхронными двигателями с постоянными магнитами без обратной связи

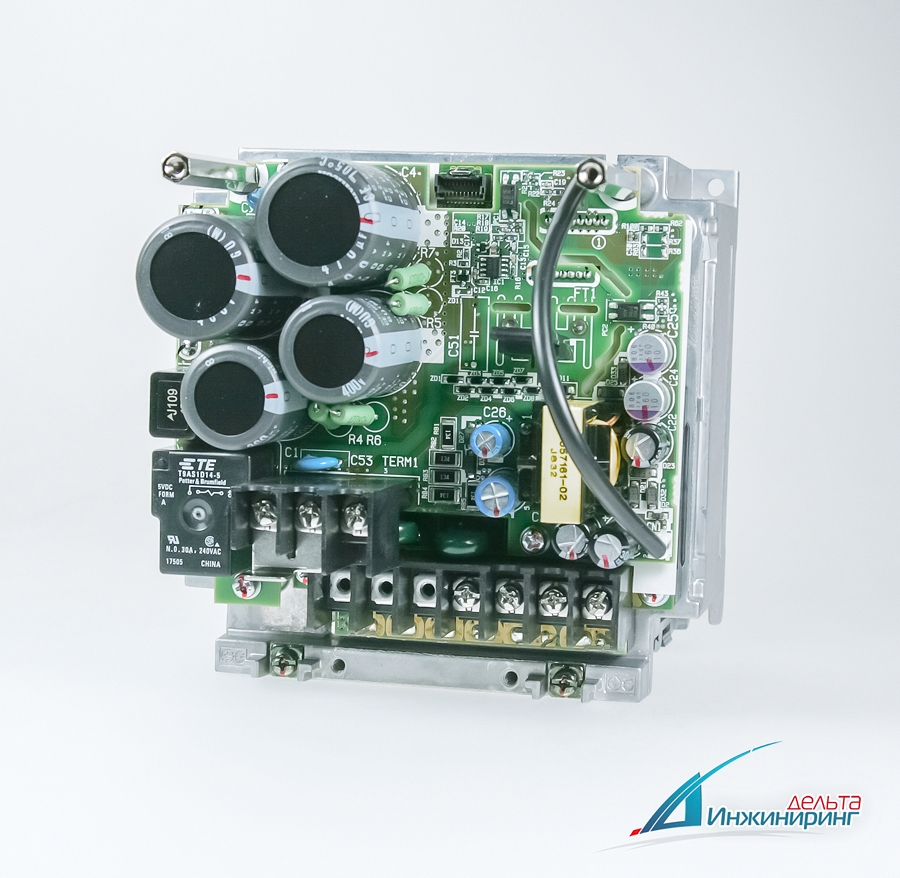

Стандартные модели Frenic-Ace
Серия 3-фазного оборудования, 400 В| Позиция | Спецификация | ||||||||||||
| Тип | FRN□□□□ E2S-4GA | FRN□□□□ E2S-4E | FRN□□□□E2S-4GB | ||||||||||
| 0002 | 0004 | 0006 | 0007 | 0012 | 0022 | 0029 | 0037 | 0044 | 0059 | 0072 | |||
| Номинальная мощность подключаемого электродвигателя (кВт) *1 | ND | 0,75 | 1,5 | 2,2 | 3,0 | 5,5 | 11 | 15 | 18,5 | 22 | 30 | 37 | |
| HD | 0,75 | 1,1 | 2,2 | 3,0 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | ||
| HND | 0,75 | 1,1 | 2,2 | 3,0 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | ||
| HHD | 0,4 | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | ||
| Номинальные выходные характеристики | Номинальная мощность (кВа) *2 | ND | 1,6 | 3,1 | 4,2 | 5,3 | 9,1 | 16 | 22 | 28 | 34 | 45 | 55 |
| HD | 1,4 | 2,6 | 3,8 | 4,8 | 8,5 | 13 | 18 | 24 | 29 | 34 | 46 | ||
| HND | 1,4 | 2,6 | 3,8 | 4,8 | 8,5 | 13 | 18 | 24 | 29 | 34 | 46 | ||
| HHD | 1,1 | 1,9 | 3,2 | 4,2 | 6,9 | 9,9 | 14 | 18 | 23 | 30 | 34 | ||
| Номинальное напряжение (В) *3 | Трехфазное 380 ... 480 В (с АРН) | ||||||||||||
| Номинальный ток (А) *4 | ND | 2,1 | 4,1 | 5,5 | 6,9 | 12 | 21,5 | 28,5 | 37,0 | 44,0 | 59,0 | 72,0 | |
| HD | 1,8 | 3,4 | 5,0 | 6,3 | 11,1 | 17,5 | 23,0 | 31,0 | 38,0 | 45,0 | 60,0 | ||
| HND | 1,8 | 3,4 | 5,0 | 6,3 | 11,1 | 17,5 | 23,0 | 31,0 | 38,0 | 45,0 | 60,0 | ||
| HHD | 1,5 | 2,5 | 4,2 | 5,5 | 9,0 | 13,0 | 18,0 | 24,0 | 30,0 | 39,0 | 45,0 | ||
| Перегрузочная способность | ND, HND | 120% от номинального тока в течение 1 мин | |||||||||||
| HD | 150% от номинального тока в течение 1 мин | ||||||||||||
| HHD | 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек | ||||||||||||
| Номинальные входные характеристики | Основное электропитание | Трехфазное 380 ... 480 В (с АРН) | |||||||||||
| Колебания напряжения/частоты | Напряжение: +10 ... -15% (Дисбаланс напряжения: 2% или менее (*8), частота +5 ... -5%) | ||||||||||||
| Номинальный ток без дросселя постоянного тока (А) *5 | ND | 2,7 | 4,8 | 7,3 | 11,3 | 16,8 | 33,0 | 43,8 | 52,3 | 60,6 | 77,9 | 94,3 | |
| HD | 2,7 | 3,9 | 7,3 | 11,3 | 16,8 | 23,2 | 33,0 | 43,8 | 52,3 | 60,6 | 77,9 | ||
| HND | 2,7 | 3,9 | 7,3 | 11,3 | 16,8 | 23,2 | 33,0 | 43,8 | 52,3 | 60,6 | 77,9 | ||
| HHD | 1,7 | 3,1 | 5,9 | 8,2 | 13,0 | 17,3 | 23,2 | 33,0 | 43,8 | 52,3 | 60,6 | ||
| Номинальный ток с дросселем постоянного тока (А) *5 | ND | 1,5 | 2,9 | 4,2 | 5,8 | 10,1 | 21,1 | 28,8 | 35,5 | 42,2 | 57,0 | 68,5 | |
| HD | 1,5 | 2,1 | 4,2 | 5,8 | 10,1 | 14,4 | 21,1 | 28,8 | 35,5 | 42,2 | 57,0 | ||
| HND | 1,5 | 2,1 | 4,2 | 5,8 | 10,1 | 14,4 | 21,1 | 28,8 | 35,5 | 42,2 | 57,0 | ||
| HHD | 0,85 | 1,6 | 3,0 | 4,4 | 7,3 | 10,6 | 14,4 | 21,1 | 28,8 | 35,5 | 42,2 | ||
| Требуемая мощность источника питания (кВа) *6 | ND | 1,1 | 2,1 | 3,0 | 4,1 | 7,0 | 15 | 20 | 25 | 29 | 39 | 47 | |
| HD | 1,1 | 1,5 | 3,0 | 4,1 | 7,0 | 10 | 15 | 20 | 25 | 29 | 39 | ||
| HND | 1,1 | 1,5 | 3,0 | 4,1 | 7,0 | 10 | 15 | 20 | 25 | 29 | 39 | ||
| HHD | 0,6 | 1,2 | 2,1 | 3,1 | 5,1 | 7,3 | 10 | 15 | 20 | 25 | 29 | ||
| Торможение | Тормозной момент (%) *7 | ND | 53% | 50% | 48% | 29% | 27% | 12% | |||||
| HD | 53% | 68% | 48% | 29% | 27% | 15% | |||||||
| HND | 53% | 68% | 48% | 29% | 27% | 15% | |||||||
| HHD | 100% | 70% | 40% | 20% | |||||||||
| Торможение постоянным током | Пусковая частота: 0,0 ... 60,0 Гц, Время торможения: 0,0 ... 30,0 с, Уровень торможения: 0 ... 60% (спец. ND), 0 ... 80% (спец. HD/HND), 0 ... 100% (спец. HHD) от номинального тока | ||||||||||||
| Тормозной ключ | Встроенный | ||||||||||||
| Минимальное подключаемое сопротивление (Ом) | 200 | 160 | 130 | 80 | 60 | 40 | 34,4 | 16 | |||||
| Тормозной резистор | Дополнительно | ||||||||||||
| Дроссель постоянного тока | ND | Дополнительно | |||||||||||
| HND, HD | Дополнительно | ||||||||||||
| HHD | Дополнительно | ||||||||||||
| Класс защиты (IEC60529) | IP20, UL открытого типа | ||||||||||||
| Тип охлаждения | Естественноеохлаждение | Охлаждение вентилятором | |||||||||||
| Масса (кг) | 1,2 | 1,5 | 1,5 | 1,6 | 1,9 | 5,0 | 5,0 | 8,0 | 9,0 | 9,5 | 10 | ||
| Позиция | Спецификация | ||||||||||||
| Тип | FRN□□□□E2S-4GB | ||||||||||||
| 0085 | 0105 | 0139 | 0168 | 0203 | 0240 | 0290 | 0361 | 0415 | 0520 | 0590 | |||
| Номинальная мощность подключаемого электродвигателя (кВт) *1 | ND | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 315 | |
| HD | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 220 | 250 | ||
| HND | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 220 | 280 | ||
| HHD | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 220 | ||
| Номинальные выходные характеристики | Номинальная мощность (кВа) *2 | ND | 65 | 80 | 106 | 128 | 155 | 183 | 221 | 275 | 316 | 396 | 450 |
| HD | 57 | 69 | 85 | 114 | 134 | 160 | 193 | 232 | 287 | 316 | 364 | ||
| HND | 57 | 69 | 85 | 114 | 134 | 160 | 193 | 232 | 287 | 316 | 396 | ||
| HHD | 46 | 57 | 69 | 85 | 114 | 134 | 160 | 193 | 232 | 287 | 316 | ||
| Номинальное напряжение (В) *3 | Трехфазное 380...480 В (с АРН) | ||||||||||||
| Номинальный ток (А) *4 | ND | 85,0 | 105 | 139 | 168 | 203 | 240 | 290 | 361 | 415 | 520 | 590 | |
| HD | 75,0 | 91,0 | 112 | 150 | 176 | 210 | 253 | 304 | 377 | 415 | 477 | ||
| HND | 75,0 | 91,0 | 112 | 150 | 176 | 210 | 253 | 304 | 377 | 415 | 520 | ||
| HHD | 60,0 | 75,0 | 91,0 | 112 | 150 | 176 | 210 | 253 | 304 | 377 | 415 | ||
| Перегрузочная способность | ND, HND | 120% от номинального тока в течение 1 мин | |||||||||||
| HD | 150% от номинального тока в течение 1 мин | ||||||||||||
| HHD | 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек | ||||||||||||
| Номинальные входные характеристики | Основное электропитание | Трехфазное 380 … 480 В, 50/60 Гц | Трехфазное 380 … 440 В, 50 Гц *9 Трехфазное 380 … 480 В, 60 Гц | ||||||||||
| Колебания напряжения / частоты | Напряжение: +10 … -15% (Дисбаланс напряжения:2% или менее *8, Частота: +5 … -5%) *8 | ||||||||||||
| Номинальный ток без дросселя постоянного тока (А) *5 | ND | 114 | 140 | - | - | - | - | - | - | - | - | - | |
| HD | 94,3 | 114 | 140 | - | - | - | - | - | - | - | - | ||
| HND | 94,3 | 114 | 140 | - | - | - | - | - | - | - | - | ||
| HHD | 77,9 | 94,3 | 114 | 140 | - | - | - | - | - | - | - | ||
| Номинальный ток с дросселем постоянного тока (А) *5 | ND | 83,2 | 102 | 138 | 164 | 201 | 238 | 286 | 357 | 390 | 500 | 559 | |
| HD | 68,5 | 83,2 | 102 | 138 | 164 | 201 | 238 | 286 | 357 | 390 | 443 | ||
| HND | 68,5 | 83,2 | 102 | 138 | 164 | 201 | 238 | 286 | 357 | 390 | 500 | ||
| HHD | 57,0 | 68,5 | 83,2 | 102 | 138 | 164 | 201 | 238 | 286 | 357 | 390 | ||
| Требуемая мощность источника питания (кВа) *6 | ND | 58 | 71 | 96 | 114 | 139 | 165 | 199 | 248 | 271 | 347 | 388 | |
| HD | 47 | 58 | 71 | 96 | 114 | 140 | 165 | 199 | 248 | 271 | 307 | ||
| HND | 47 | 58 | 71 | 96 | 114 | 140 | 165 | 199 | 248 | 271 | 347 | ||
| HHD | 39 | 47 | 58 | 71 | 96 | 114 | 140 | 165 | 199 | 248 | 271 | ||
| Торможение | Тормозной момент (%) *7 | ND | 5 ... 9% | ||||||||||
| HD | 7 ... 12% | ||||||||||||
| HND | 7 ... 12% | ||||||||||||
| HHD | 10 ... 15% | ||||||||||||
| Торможение постоянным током | Пусковая частота: 0,0 … 60,0 Гц, Время торможения: 0,0 … 30,0 с, Уровень торможения: 0 … 60% (спец. ND), 0 … 80% (спец. HD/HND), 0 … 100% (спец. HHD) от номинального тока | ||||||||||||
| Тормозной ключ | Дополнительно | ||||||||||||
| Минимальное подключаемое сопротивление (Ом) | - | - | - | - | - | - | - | - | - | - | - | ||
| Тормозной резистор | Дополнительно | ||||||||||||
| Дроссель постоянного тока (DCR) | ND | Дополнительно | |||||||||||
| HND, HD | Дополнительно | ||||||||||||
| HHD | Дополнительно | ||||||||||||
| Класс защиты (IEC60529) | IP00, UL открытого типа | ||||||||||||
| Тип охлаждения | Охлаждение вентилятором | ||||||||||||
| Масса (кг) | 25 | 26 | 30 | 33 | 40 | 62 | 63 | 95 | 96 | 130 | 140 | ||
* 1) 4-полюсный стандартный электродвигатель Fuji. При выборе номинальных характеристик ПЧ следует учитывать не только достаточную номинальную мощность (кВт), но также и выходной ток, который должен быть больше выбранного номинального тока электродвигателя.
* 2) Номинальная мощность рассчитывается, исходя из номинального значения выходного напряжения 440 В.
* 3) Выходное напряжение не может превышать напряжение энергоснабжения.
* 4) Когда несущая частота (F26) устанавливается на значение ниже или выше, следует обязательно уменьшить номинальный ток ПЧ.
Спец. HHD — типы 0002 … 0012: 8кГц, типы 0022 … 0168: 10 кГц, типы 0203 … 0590: 6 кГц
Спец. HND — типы 0002 … 0012: 8 кГц, типы 0022 … 0059: 10 кГц, типы 0072 … 0168: 6 кГц, типы 0203 … 0590: 4 кГц
Спец. HD, ND — Все типы: 4кГц
Номинальный выходной ток при спец. HD/ND снижается на 2% каждый 1 °C (1,8 °F), если температура окружающего воздуха составляет не ниже +40 °C (+104 °F).
* 5) Значение рассчитывается исходя из того, что ПЧ подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности ПЧ, если мощность ПЧ превышает 50 кВА) и %X составляет 5%.
Необходимо использовать дроссель постоянного тока, если мощность подключаемого электродвигателя составляет 75кВт или выше.
* 6) Получается при использовании дросселя постоянного тока.
* 7) Среднее значение тормозного момента для одиночного электродвигателя.(Варьируется в зависимости от производительности двигателя.)
* 8) Дисбаланс напряжения (%) = (Максимальное напряжение (В) – Минимальное напряжение (В)) / Среднее напряжение трехфазной сети (В) x 67 (IEC 61800 - 3). Если это значение составляет от 2 до 3%, необходимо использовать дополнительный дроссель переменного тока.
*10) Спец. HND типов 0007 и 0012: допустимая температура окружающего воздуха не выше 40 °C (+104 °F). Номинальное выходное напряжение при спец. HND снижается на 1% каждый 1 °C (1,8 °F), если температура окружающего воздуха составляет +40 °C (+104 °F) или выше.
Серия 3-фазного оборудования, 200 В
| Позиция | Спецификация | ||||||||||||||
| Тип | FRN□□□□E2S-2GA | FRN□□□□E2S-2GB | |||||||||||||
| 0001 | 0002 | 0004 | 0006 | 0010 | 0012 | 0020 | 0030 | 0040 | 0056 | 0069 | 0088 | 0115 | |||
| Номинальная мощность подключаемого электродвигателя (кВт) *1 | HND | 0,2 | 0,4 | 0,75 | 1,1 | 2,2 | 3,0 *10 | 5,5 *10 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | |
| HHD | 0,1 | 0,2 | 0,4 | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | ||
| Номинальные выходные характеристики | Номинальная мощность (кВа) *2 | HND | 0,5 | 0,8 | 1,3 | 2,3 | 3,7 | 4,6 *10 | 7,5 *10 | 11 | 15 | 21 | 26 | 34 | 44 |
| HHD | 0,3 | 0,6 | 1,1 | 1,9 | 3,0 | 4,2 | 6,7 | 9,5 | 13 | 18 | 23 | 29 | 34 | ||
| Номинальное напряжение (В) *3 | Трехфазное 200...240 В (с АРН) | ||||||||||||||
| Номинальный ток (А) *4 | HND | 1,3 | 2,0 | 3,5 | 6,0 | 9,6 | 12 *10 | 19,6 *10 | 30 | 40 | 56 | 69 | 88 | 115 | |
| HHD | 0,8 | 1,6 | 3,0 | 5,0 | 8,0 | 11 | 17,5 | 25 | 33 | 47 | 60 | 76 | 90 | ||
| Перегрузочная способность | HND | 120% от номинального тока в течение 1 мин | |||||||||||||
| HHD | 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек | ||||||||||||||
| Номинальные входные характеристики | Основное электропитание | Трехфазное 200...240 В, 50/60 Гц | |||||||||||||
| Колебания напряжения / частоты | Напряжение: +10 … -15% (Дисбаланс напряжения:2% или менее *8, Частота: +5 … -5%) *8 | ||||||||||||||
| Номинальный ток без дросселя постоянного тока (А)*5 | HND | 1,8 | 2,6 | 4,9 | 6,7 | 12,8 | 17,9 *10 | 31,9 *10 | 42,7 | 60,7 | 80,0 | 97,0 | 112 | 151 | |
| HHD | 1,1 | 1,8 | 3,1 | 5,3 | 9,5 | 13,2 | 22,2 | 31,5 | 42,7 | 60,7 | 80,0 | 97,0 | 112 | ||
| Номинальный ток с дросселем постоянного тока (А) *5 | HND | 0,93 | 1,6 | 3,0 | 4,3 | 8,3 | 11,7 *10 | 19,9 *10 | 28,8 | 42,2 | 57,6 | 71,0 | 84,4 | 114 | |
| HHD | 0,57 | 0,93 | 1,6 | 3,0 | 5,7 | 8,3 | 14,0 | 21,1 | 28,8 | 42,2 | 57,6 | 71,0 | 84,4 | ||
| Требуемая мощность источника питания (кВа) *6 | HND | 0,4 | 0,6 | 1,1 | 1,5 | 2,9 | 4,1 *10 | 6,9 *10 | 10 | 15 | 20 | 25 | 30 | 40 | |
| HHD | 0,2 | 0,4 | 0,6 | 1,1 | 2,0 | 2,9 | 4,9 | 7,3 | 10 | 15 | 20 | 25 | 30 | ||
| Торможение | Тормозной момент (%) *7 | ND | 75% | 53% | 68% | 48% | 29% *10 | 27% *10 | 15% | ||||||
| HD | 150% | 100% | 70% | 40% | 20% | ||||||||||
| Торможение постоянным током | Пусковая частота: 0,0 … 60,0 Гц, Время торможения: 0,0 … 30,0 с, Уровень торможения: 0 … 60% (спец. ND), 0 … 80% (спец. HD/HND), 0 … 100% (спец. HHD) от номинального тока | ||||||||||||||
| Тормозной ключ | Встроенный | ||||||||||||||
| Минимальное подключаемое сопротивление (Ом) | 100 | 40 | 33 | 20 | 15 | 10 | 8,6 | 4 | |||||||
| Тормозной резистор | Дополнительно | ||||||||||||||
| Дроссель постоянного тока (DCR) | HND | Дополнительно | |||||||||||||
| HHD | Дополнительно | ||||||||||||||
| Класс защиты (IEC60529) | IP20, UL открытого типа | ||||||||||||||
| Тип охлаждения | Естественное охлаждение | Охлаждение вентилятором | |||||||||||||
| Масса (кг) | 0,5 | 0,5 | 0,6 | 0,8 | 1,5 | 1,5 | 1,8 | 5,0 | 5,0 | 8,0 | 9,0 | 9,5 | 10 | ||
* 1) 4-полюсный стандартный электродвигатель Fuji. При выборе номинальных характеристик ПЧ следует учитывать не только достаточную номинальную мощность (кВт), но также и выходной ток, который должен быть больше выбранного номинального тока электродвигателя.
* 2) Номинальная мощность рассчитывается, исходя из номинального значения выходного напряжения 220 В.
* 3) Выходное напряжение не может превышать напряжение энергоснабжения.
* 4) Когда несущая частота (F26) устанавливается на значение ниже или выше, следует обязательно уменьшить номинальный ток ПЧ.
Спец. HHD — типы 0001 … 0020: 8 кГц, типы 0030 … 0115: 10 кГц,
Спец. HND — типы 0001 … 0020: 4 кГц, типы 0030 … 0069: 10 кГц, типы 0088, 0115: 4 кГц
* 5) Значение рассчитывается исходя из того, что ПЧ подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности ПЧ, если мощность ПЧ превышает 50 кВА) и %X составляет 5%.
Необходимо использовать дроссель постоянного тока, если мощность подключаемого электродвигателя составляет 75кВт или выше.
* 6) Получается при использовании дросселя постоянного тока.
* 7) Среднее значение тормозного момента для одиночного электродвигателя.(Варьируется в зависимости от производительности двигателя.)
* 8) Дисбаланс напряжения (%) = (Максимальное напряжение (В) – Минимальное напряжение (В)) / Среднее напряжение трехфазной сети (В) x 67 (IEC 61800 - 3). Если это значение составляет от 2 до 3%, необходимо использовать дополнительный дроссель переменного тока.
*10) Спец. HND типов 0012 и 0020: допустимая температура окружающего воздуха не выше 40 °C (+104 °F). Номинальное выходное напряжение при спец. HND снижается на 1% каждый 1 °C (1,8 °F), если температура окружающего воздуха составляет +40 °C (+104 °F) или выше.
Серия 1-фазного оборудования, 200 В
| Позиция | Спецификация | |||||||
| Тип | FRN□□□□E2S-7GA | |||||||
| 0001 | 0002 | 0003 | 0005 | 0008 | 0011 | |||
| Номинальная мощность подключаемого электродвигателя (кВт) *1 | HHD | 0,1 | 0,2 | 0,4 | 0,75 | 1,5 | 2,2 | |
| Номинальные выходные характеристики | Номинальная мощность (кВа) *2 | HHD | 0,3 | 0,6 | 1,1 | 1,9 | 3,0 | 4,2 |
| Номинальное напряжение (В) *3 | Трехфазное 200...240 В (с АРН) | |||||||
| Номинальный ток (А) *4 | HHD | 0,8 | 1,6 | 3,0 | 5,0 | 8,0 | 11 | |
| Перегрузочная способность | HHD | 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек | ||||||
| Номинальные входные характеристики | Основное электропитание | Трехфазное 200...240 В, 50/60 Гц | ||||||
| Колебания напряжения / частоты | Напряжение: +10 … -15% (Дисбаланс напряжения:2% или менее *8, Частота: +5 … -5%) | |||||||
| Номинальный ток без дросселя постоянного тока (А)*5 | HHD | 1,8 | 3,3 | 5,4 | 9,7 | 16,4 | 24,8 | |
| Номинальный ток с дросселем постоянного тока (А) *5 | HHD | 1,1 | 2,0 | 3,5 | 6,4 | 11,6 | 17,5 | |
| Требуемая мощность источника питания (кВа) *6 | HHD | 0,3 | 0,4 | 0,7 | 1,3 | 2,4 | 3,5 | |
| Торможение | Тормозной момент (%) *7 | HHD | 150% | 100% | 70% | 40% | ||
| Торможение постоянным током | Пусковая частота: 0,0 … 60,0 Гц, Время торможения: 0,0 … 30,0 с, Уровень торможения: 0 … 100% (спец. HHD) от номинального тока | |||||||
| Тормозной ключ | Встроенный | |||||||
| Минимальное подключаемое сопротивление (Ом) | 100 | 40 | ||||||
| Тормозной резистор | Дополнительно | |||||||
| Дроссель постоянного тока (DCR) | HHD | Дополнительно | ||||||
| Класс защиты (IEC60529) | IP20, UL открытого типа | |||||||
| Тип охлаждения | Естественное охлаждение | Охлаждение вентилятором | ||||||
| Масса (кг) | 0,5 | 0,5 | 0,6 | 0,9 | 1,6 | 1,8 | ||
* 1 4-полюсный стандартный электродвигатель Fuji. При выборе номинальных характеристик ПЧ следует учитывать не только достаточную номинальную мощность (кВт), но также и выходной ток, который должен быть больше выбранного номинального тока электродвигателя.
* 2 Номинальная мощность рассчитывается, исходя из номинального значения выходного напряжения 220 В.
* 3 Выходное напряжение не может превышать напряжение энергоснабжения.
* 4 Когда несущая частота (F26) устанавливается на значение ниже или выше, следует обязательно уменьшить номинальный ток ПЧ.
спец. HHD—тип 0001 … 0011: 8 кГц
Значение рассчитывается исходя из того, что ПЧ подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности ПЧ, если мощность ПЧ превышает 50 кВА) и %X составляет 5%.
* 6 Получается при использовании дросселя постоянного тока.
* 7 Среднее значение тормозного момента для одиночного электродвигателя. (Варьируется в зависимости от производительности двигателя.)
Модели Frenic-Ace со встроенными ЭМС-фильтрами
| Позиция | Спецификация | ||||||||||||
| Тип | FRN□□□□E2E-4GA | FRN□□□□E2E-4E | |||||||||||
| 0002 | 0004 | 0006 | 0007 | 0012 | 0022 | 0029 | 0037 | 0044 | 0059 | 0072 | |||
| Номинальная мощность подключаемого электродвигателя (кВт) *1 | ND | 0,75 | 1,5 | 2,2 | 3,0 | 5,5 | 11 | 15 | 18,5 | 22 | 30 | 37 | |
| HD | 0,75 | 1,1 | 2,2 | 3,0 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | ||
| HND | 0,75 | 1,1 | 2,2 | 3,0 *9 | 5,5 *9 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | ||
| HHD | 0,4 | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | ||
| Номинальные выходные характеристики | Номинальная мощность (кВа) *2 | ND | 1,6 | 3,1 | 4,2 | 5,3 | 9,1 | 16 | 22 | 28 | 34 | 45 | 55 |
| HD | 1,4 | 2,6 | 3,8 | 4,8 | 8,5 | 13 | 18 | 24 | 29 | 34 | 46 | ||
| HND | 1,4 | 2,6 | 3,8 | 4,8 *9 | 8,5 *9 | 13 | 18 | 24 | 29 | 34 | 46 | ||
| HHD | 1,1 | 1,9 | 3,2 | 4,2 | 6,9 | 9,9 | 14 | 18 | 23 | 30 | 34 | ||
| Номинальное напряжение (В) *3 | Трехфазное 380 ... 480 В (с АРН) | ||||||||||||
| Номинальный ток (А) *4 | ND | 2,1 | 4,1 | 5,5 | 6,9 | 12 | 21,5 | 28,5 | 37,0 | 44,0 | 59,0 | 72,0 | |
| HD | 1,8 | 3,4 | 5,0 | 6,3 | 11,1 | 17,5 | 23,0 | 31,0 | 38,0 | 45,0 | 60,0 | ||
| HND | 1,8 | 3,4 | 5,0 | 6,3 *9 | 11,1 *9 | 17,5 | 23,0 | 31,0 | 38,0 | 45,0 | 60,0 | ||
| HHD | 1,5 | 2,5 | 4,2 | 5,5 | 9,0 | 13,0 | 18,0 | 24,0 | 30,0 | 39,0 | 45,0 | ||
| Перегрузочная способность | ND, HND | 120% от номинального тока в течение 1 мин | |||||||||||
| HD | 150% от номинального тока в течение 1 мин | ||||||||||||
| HHD | 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек | ||||||||||||
| Номинальные входные характеристики | Основное электропитание | Трехфазное 380 ... 480 В (с АРН) | |||||||||||
| Колебания напряжения/частоты | Напряжение: +10 ... -15% (Дисбаланс напряжения: 2% или менее (*8), частота +5 ... -5%) | ||||||||||||
| Номинальный ток без дросселя постоянного тока (А) *5 | ND | 2,7 | 4,8 | 7,3 | 11,3 | 16,8 | 33,0 | 43,8 | 52,3 | 60,6 | 77,9 | 94,3 | |
| HD | 2,7 | 3,9 | 7,3 | 11,3 | 16,8 | 23,2 | 33,0 | 43,8 | 52,3 | 60,6 | 77,9 | ||
| HND | 2,7 | 3,9 | 7,3 | 11,3 *9 | 16,8 *9 | 23,2 | 33,0 | 43,8 | 52,3 | 60,6 | 77,9 | ||
| HHD | 1,7 | 3,1 | 5,9 | 8,2 | 13,0 | 17,3 | 23,2 | 33,0 | 43,8 | 52,3 | 60,6 | ||
| Номинальный ток с дросселем постоянного тока (А) *5 | ND | 1,5 | 2,9 | 4,2 | 5,8 | 10,1 | 21,1 | 28,8 | 35,5 | 42,2 | 57,0 | 68,5 | |
| HD | 1,5 | 2,1 | 4,2 | 5,8 | 10,1 | 14,4 | 21,1 | 28,8 | 35,5 | 42,2 | 57,0 | ||
| HND | 1,5 | 2,1 | 4,2 | 5,8 | 10,1 | 14,4 | 21,1 | 28,8 | 35,5 | 42,2 | 57,0 | ||
| HHD | 0,85 | 1,6 | 3,0 | 4,4 | 7,3 | 10,6 | 14,4 | 21,1 | 28,8 | 35,5 | 42,2 | ||
| Требуемая мощность источника питания (кВа) *6 | ND | 1,1 | 2,1 | 3,0 | 4,1 | 7,0 | 15 | 20 | 25 | 29 | 39 | 47 | |
| HD | 1,1 | 1,5 | 3,0 | 4,1 | 7,0 | 10 | 15 | 20 | 25 | 29 | 39 | ||
| HND | 1,1 | 1,5 | 3,0 | 4,1 *9 | 7,0 *9 | 10 | 15 | 20 | 25 | 29 | 39 | ||
| HHD | 0,6 | 1,2 | 2,1 | 3,1 | 5,1 | 7,3 | 10 | 15 | 20 | 25 | 29 | ||
| Торможение | Тормозной момент (%) *7 | ND | 53% | 50% | 48% | 29% | 27% | 12% | |||||
| HD | 53% | 68% | 48% | 29% | 27% | 15% | |||||||
| HND | 53% | 68% | 48% | 29% | 27% | 15% | |||||||
| HHD | 100% | 70% | 40% | 20% | |||||||||
| Торможение постоянным током | Пусковая частота: 0,0 ... 60,0 Гц, Время торможения: 0,0 ... 30,0 с, Уровень торможения: 0 ... 60% (спец. ND), 0 ... 80% (спец. HD/HND), 0 ... 100% (спец. HHD) от номинального тока | ||||||||||||
| Тормозной ключ | Встроенный | ||||||||||||
| Минимальное подключаемое сопротивление (Ом) | 200 | 160 | 130 | 80 | 60 | 40 | 34,4 | 16 | |||||
| Тормозной резистор | Дополнительно | ||||||||||||
| Дроссель постоянного тока | ND | Дополнительно | |||||||||||
| HND, HD | Дополнительно | ||||||||||||
| HHD | Дополнительно | ||||||||||||
| Фильтр ЭМС | Соответствует требованиям Директив по ЭМС, Эмиссия: Категория C2. Иммунитет: Категория C3 (среда 2)(EN61800-3: 2004)(Ожидается подтверждение) | Соответствует требованиям Директив по ЭМС, Эмиссия: Категория C2. Иммунитет: Категория C3 (среда 2)(EN61800-3: 2004)(Ожидается подтверждение) | |||||||||||
| Класс защиты (IEC60529) | IP20, UL открытого типа | ||||||||||||
| Тип охлаждения | Естественное охлаждение | Охлаждение вентилятором | |||||||||||
| Масса (кг) | 1,5 | 1,8 | 2,3 | 2,3 | 2,4 | 6,5 | 6,5 | 11,2 | 11,2 | 10,5 | 11,2 | ||
| Позиция | Спецификация | ||||||||||||
| Тип | FRN□□□□E2E-4E | ||||||||||||
| 0085 | 0105 | 0139 | 0168 | 0203 | 0240 | 0290 | 0361 | 0415 | 0520 | 0590 | |||
| Номинальная мощность подключаемого электродвигателя (кВт) *1 | ND | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 315 | |
| HD | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 220 | 250 | ||
| HND | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 220 | 280 | ||
| HHD | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 220 | ||
| Номинальные выходные характеристики | Номинальная мощность (кВа) *2 | ND | 65 | 80 | 106 | 128 | 155 | 183 | 221 | 275 | 316 | 396 | 450 |
| HD | 57 | 69 | 85 | 114 | 134 | 160 | 193 | 232 | 287 | 316 | 364 | ||
| HND | 57 | 69 | 85 | 114 | 134 | 160 | 193 | 232 | 287 | 316 | 396 | ||
| HHD | 46 | 57 | 69 | 85 | 114 | 134 | 160 | 193 | 232 | 287 | 316 | ||
| Номинальное напряжение (В) *3 | Трехфазное 380...480 В (с АРН) | ||||||||||||
| Номинальный ток (А) *4 | ND | 85,0 | 105 | 139 | 168 | 203 | 240 | 290 | 361 | 415 | 520 | 590 | |
| HD | 75,0 | 91,0 | 112 | 150 | 176 | 210 | 253 | 304 | 377 | 415 | 477 | ||
| HND | 75,0 | 91,0 | 112 | 150 | 176 | 210 | 253 | 304 | 377 | 415 | 520 | ||
| HHD | 60,0 | 75,0 | 91,0 | 112 | 150 | 176 | 210 | 253 | 304 | 377 | 415 | ||
| Перегрузочная способность | ND, HND | 120% от номинального тока в течение 1 мин | |||||||||||
| HD | 150% от номинального тока в течение 1 мин | ||||||||||||
| HHD | 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек | ||||||||||||
| Номинальные входные характеристики | Основное электропитание | Трехфазное 380 … 480 В, 50/60 Гц | Трехфазное 380 … 440 В, 50 Гц *9 Трехфазное 380 … 480 В, 60 Гц | ||||||||||
| Колебания напряжения / частоты | Напряжение: +10 … -15% (Дисбаланс напряжения:2% или менее *8, Частота: +5 … -5%) *8 | ||||||||||||
| Номинальный ток без дросселя постоянного тока (А) *5 | ND | 114 | 140 | - | - | - | - | - | - | - | - | - | |
| HD | 94,3 | 114 | 140 | - | - | - | - | - | - | - | - | ||
| HND | 94,3 | 114 | 140 | - | - | - | - | - | - | - | - | ||
| HHD | 77,9 | 94,3 | 114 | 140 | - | - | - | - | - | - | - | ||
| Номинальный ток с дросселем постоянного тока (А) *5 | ND | 83,2 | 102 | 138 | 164 | 201 | 238 | 286 | 357 | 390 | 500 | 559 | |
| HD | 68,5 | 83,2 | 102 | 138 | 164 | 201 | 238 | 286 | 357 | 390 | 443 | ||
| HND | 68,5 | 83,2 | 102 | 138 | 164 | 201 | 238 | 286 | 357 | 390 | 500 | ||
| HHD | 57,0 | 68,5 | 83,2 | 102 | 138 | 164 | 201 | 238 | 286 | 357 | 390 | ||
| Требуемая мощность источника питания (кВа) *6 | ND | 58 | 71 | 96 | 114 | 139 | 165 | 199 | 248 | 271 | 347 | 388 | |
| HD | 47 | 58 | 71 | 96 | 114 | 140 | 165 | 199 | 248 | 271 | 307 | ||
| HND | 47 | 58 | 71 | 96 | 114 | 140 | 165 | 199 | 248 | 271 | 347 | ||
| HHD | 39 | 47 | 58 | 71 | 96 | 114 | 140 | 165 | 199 | 248 | 271 | ||
| Торможение | Тормозной момент (%) *7 | ND | 5 ... 9% | ||||||||||
| HD | 7 ... 12% | ||||||||||||
| HND | 7 ... 12% | ||||||||||||
| HHD | 10 ... 15% | ||||||||||||
| Торможение постоянным током | Пусковая частота: 0,0 … 60,0 Гц, Время торможения: 0,0 … 30,0 с, Уровень торможения: 0 … 60% (спец. ND), 0 … 80% (спец. HD/HND), 0 … 100% (спец. HHD) от номинального тока | ||||||||||||
| Тормозной ключ | Дополнительно | ||||||||||||
| Минимальное подключаемое сопротивление (Ом) | - | - | - | - | - | - | - | - | - | - | - | ||
| Тормозной резистор | Дополнительно | ||||||||||||
| Дроссель постоянного тока (DCR) | ND | Дополнительно | |||||||||||
| HND, HD | Дополнительно | ||||||||||||
| HHD | Дополнительно | ||||||||||||
| Фильтр ЭМС | Соответствует требованиям Директив по ЭМС, Эмиссия и иммунитет: Категория C3 (среда 2) (EN61800-3:2004) | ||||||||||||
| Класс защиты (IEC60529) | IP00, UL открытого типа | ||||||||||||
| Тип охлаждения | Охлаждение вентилятором | ||||||||||||
| Масса (кг) | 26 | 27 | 31 | 33 | 40 | 62 | 63 | 95 | 96 | 130 | 140 | ||
* 1) 4-полюсный стандартный электродвигатель Fuji. При выборе номинальных характеристик ПЧ следует учитывать не только достаточную номинальную мощность (кВт), но также и выходной ток, который должен быть больше выбранного номинального тока электродвигателя.
* 2) Номинальная мощность рассчитывается, исходя из номинального значения выходного напряжения 440 В.
* 3) Выходное напряжение не может превышать напряжение энергоснабжения.
* 4) Когда несущая частота (F26) устанавливается на значение ниже или выше, следует обязательно уменьшить номинальный ток ПЧ.
Спец. HHD — типы 0002 … 0012: 8 кГц, типы 0022 … 0168: 10 кГц, типы 0203 … 0590: 6 кГц
Спец. HND — типы 0002 … 0012: 8 кГц, типы 0022 … 0059: 10 кГц, типы 0072 … 0168: 6 кГц, типы 0203 … 0590: 4 кГц
Спец. HD, ND — Все типы: 4кГц
* 5) Значение рассчитывается исходя из того, что ПЧ подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности ПЧ, если мощность ПЧ превышает 50 кВА) и %X составляет 5%.
Необходимо использовать дроссель постоянного тока, если мощность подключаемого электродвигателя составляет 75кВт или выше.
* 6) Получается при использовании дросселя постоянного тока.
* 7) Среднее значение тормозного момента для одиночного электродвигателя.(Варьируется в зависимости от производительности двигателя.)
* 8) Дисбаланс напряжения (%) = (Максимальное напряжение (В) – Минимальное напряжение (В)) / Среднее напряжение трехфазной сети (В) x 67 (IEC 61800 - 3). Если это значение составляет от 2 до 3%, необходимо использовать дополнительный дроссель переменного тока.
*9) Спец. HND типов 0007 и 0012: допустимая температура окружающего воздуха не выше 40 °C (+104 °F). Номинальное выходное напряжение при спец. HND снижается на 1% каждый 1 °C (1,8 °F), если температура окружающего воздуха составляет +40 °C (+104 °F) или выше.
Серия 3-фазного оборудования, 200 В
| Позиция | Спецификация | ||||||||
| Тип | FRN□□□□E2E-2GA | ||||||||
| 0001 | 0002 | 0004 | 0006 | 0010 | 0012 | 0020 | |||
| Номинальная мощность подключаемого электродвигателя (кВт) *1 | HND | 0,2 | 0,4 | 0,75 | 1,1 *9 | 2,2 | 3,0 *10 | 5,5 *10 | |
| HHD | 0,1 | 0,2 | 0,4 | 0,75 | 1,5 | 2,2 | 3,7 | ||
| Номинальные выходные характеристики | Номинальная мощность (кВа) *2 | HND | 0,5 | 0,8 | 1,3 | 2,3 *9 | 3,7 | 4,6 *10 | 7,5 *10 |
| HHD | 0,3 | 0,6 | 1,1 | 1,9 | 3,0 | 4,2 | 6,7 | ||
| Номинальное напряжение (В) *3 | Трехфазное 200...240 В (с АРН) | ||||||||
| Номинальный ток (А) *4 | HND | 1,3 | 2,0 | 3,5 | 6,0 | 9,6 | 12 *10 | 19,6 *10 | |
| HHD | 0,8 | 1,6 | 3,0 | 5,0 | 8,0 | 11 | 17,5 | ||
| Перегрузочная способность | HND | 120% от номинального тока в течение 1 мин | |||||||
| HHD | 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек | ||||||||
| Номинальные входные характеристики | Основное электропитание | Трехфазное 200...240 В, 50/60 Гц | |||||||
| Колебания напряжения / частоты | Напряжение: +10 … -15% (Дисбаланс напряжения:2% или менее *8, Частота: +5 … -5%) *8 | ||||||||
| Номинальный ток без дросселя постоянного тока (А)*5 | HND | 1,8 | 2,6 | 4,9 | 6,7 *9 | 12,8 | 17,9 *10 | 31,9 *10 | |
| HHD | 1,1 | 1,8 | 3,1 | 5,3 | 9,5 | 13,2 | 22,2 | ||
| Номинальный ток с дросселем постоянного тока (А) *5 | HND | 0,93 | 1,6 | 3,0 | 4,3 *9 | 8,3 | 11,7 *10 | 19,9 *10 | |
| HHD | 0,57 | 0,93 | 1,6 | 3,0 | 5,7 | 8,3 | 14,0 | ||
| Требуемая мощность источника питания (кВа) *6 | HND | 0,4 | 0,6 | 1,1 | 1,5 *9 | 2,9 | 4,1 *10 | 6,9 *10 | |
| HHD | 0,2 | 0,4 | 0,6 | 1,1 | 2,0 | 2,9 | 4,9 | ||
| Торможение | Тормозной момент (%) *7 | ND | 75% | 53% | 68% *9 | 48% | 29% *10 | 27% *10 | |
| HD | 150% | 100% | 70% | 40% | |||||
| Торможение постоянным током | Пусковая частота: 0,0 … 60,0 Гц, Время торможения: 0,0 … 30,0 с, Уровень торможения: 0 … 60% (спец. ND), 0 … 80% (спец. HD/HND), 0 … 100% (спец. HHD) от номинального тока | ||||||||
| Тормозной ключ | Встроенный | ||||||||
| Минимальное подключаемое сопротивление (Ом) | 100 | 40 | 33 | ||||||
| Тормозной резистор | Дополнительно | ||||||||
| Дроссель постоянного тока (DCR) | HND | Дополнительно | |||||||
| HHD | Дополнительно | ||||||||
| Фильтр ЭМС | Соответствует требованиям Директив по ЭМС, Эмиссия: Категория C2. Иммунитет: Категория C3 (среда 2) (EN61800-3: 2004) | ||||||||
| Класс защиты (IEC60529) | IP20, UL открытого типа | ||||||||
| Тип охлаждения | Естественное охлаждение | Охлаждение вентилятором | |||||||
| Масса (кг) | 0,6 | 0,6 | 0,7 | 0,9 | 2,2 | 2,3 | 2,3 | ||
* 1) 4-полюсный стандартный электродвигатель Fuji.
* 2) Номинальная мощность рассчитывается, исходя из номинального значения выходного напряжения 220 В.
* 3) Выходное напряжение не может превышать напряжение энергоснабжения.
* 4) Когда несущая частота (F26) устанавливается на значение ниже или выше, следует обязательно уменьшить номинальный ток ПЧ.
Спец. HHD — типы 0001 … 0020: 8 кГц
Спец. HND — типы 0001 … 0020: 4 кГц
* 5) Значение рассчитывается исходя из того, что ПЧ подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности ПЧ, если мощность ПЧ превышает 50 кВА) и %X составляет 5%.
* 6) Получается при использовании дросселя постоянного тока.
* 7) Среднее значение тормозного момента для одиночного электродвигателя.(Варьируется в зависимости от производительности двигателя.)
* 8) Дисбаланс напряжения (%) = (Максимальное напряжение (В) – Минимальное напряжение (В)) / Среднее напряжение трехфазной сети (В) x 67 (IEC 61800 - 3). Если это значение составляет от 2 до 3%, необходимо использовать дополнительный дроссель переменного тока.
*10) Спец. HND типов 0006, 0012 и 0020: допустимая температура окружающего воздуха не выше 40 °C (+104 °F). Номинальное выходное напряжение при спец. HND снижается на 1% каждый 1 °C (1,8 °F), если температура окружающего воздуха составляет +40 °C (+104 °F) или выше.
Серия 1-фазного оборудования, 200 В
| Позиция | Спецификация | |||||||
| Тип | FRN□□□□E2E-7GA, FRN□□□□E2E-7GB | |||||||
| 0001 | 0002 | 0003 | 0005 | 0008 | 0011 | |||
| Номинальная мощность подключаемого электродвигателя (кВт) *1 | HHD | 0,1 | 0,2 | 0,4 | 0,75 | 1,5 | 2,2 | |
| Номинальные выходные характеристики | Номинальная мощность (кВа) *2 | HHD | 0,3 | 0,6 | 1,1 | 1,9 | 3,0 | 4,2 |
| Номинальное напряжение (В) *3 | Трехфазное 200...240 В (с АРН) | |||||||
| Номинальный ток (А) *4 | HHD | 0,8 | 1,6 | 3,0 | 5,0 | 8,0 | 11 | |
| Перегрузочная способность | HHD | 150% от номинального тока в течение 1 мин или 200% от номинального тока в течение 0,5 сек | ||||||
| Номинальные входные характеристики | Основное электропитание | Однофазное 200...240 В, 50/60 Гц | ||||||
| Колебания напряжения / частоты | Напряжение: +10 … -15% (Дисбаланс напряжения:2% или менее *8, Частота: +5 … -5%) | |||||||
| Номинальный ток без дросселя постоянного тока (А)*5 | HHD | 1,8 | 3,3 | 5,4 | 9,7 | 16,4 | 24,8 | |
| Номинальный ток с дросселем постоянного тока (А) *5 | HHD | 1,1 | 2,0 | 3,5 | 6,4 | 11,6 | 17,5 | |
| Требуемая мощность источника питания (кВа) *6 | HHD | 0,3 | 0,4 | 0,7 | 1,3 | 2,4 | 3,5 | |
| Торможение | Тормозной момент (%) *7 | HHD | 150% | 100% | 70% | 40% | ||
| Торможение постоянным током | Пусковая частота: 0,0 … 60,0 Гц, Время торможения: 0,0 … 30,0 с, Уровень торможения: 0 … 100% (спец. HHD) от номинального тока | |||||||
| Тормозной ключ | Встроенный | |||||||
| Минимальное подключаемое сопротивление (Ом) | 100 | 40 | ||||||
| Тормозной резистор | Дополнительно | |||||||
| Дроссель постоянного тока (DCR) | HHD | Дополнительно | ||||||
| ЭМС-фильтр | Соответствует Директивам по ЭМС, Эмиссия: Категория C2. Иммунитет: Категория C3 (среда 2) (EN61800-3:2004) | |||||||
| Класс защиты (IEC60529) | IP20, UL открытого типа | |||||||
| Тип охлаждения | Естественное охлаждение | Охлаждение вентилятором | ||||||
| Масса (кг) | 0,6 | 0,6 | 0,7 | 1,1 | 2,3 | 2,3 | ||
* 1 4-полюсный стандартный электродвигатель Fuji. При выборе номинальных характеристик ПЧ следует учитывать не только достаточную номинальную мощность (кВт), но также и выходной ток, который должен быть больше выбранного номинального тока электродвигателя.
* 2 Номинальная мощность рассчитывается, исходя из номинального значения выходного напряжения 220 В.
* 3 Выходное напряжение не может превышать напряжение энергоснабжения.
* 4 Когда несущая частота (F26) устанавливается на значение ниже или выше, следует обязательно уменьшить номинальный ток ПЧ.
спец. HHD—тип 0001 … 0011: 8 кГц
Значение рассчитывается исходя из того, что ПЧ подключен к источнику питания мощностью 500 кВА (или в 10 раз больше мощности ПЧ, если мощность ПЧ превышает 50 кВА) и %X составляет 5%.
* 6 Получается при использовании дросселя постоянного тока.
* 7 Среднее значение тормозного момента для одиночного электродвигателя. (Варьируется в зависимости от производительности двигателя.)
Применение частотных преобразователей серии Frenic-Ace
Вентиляторы:
• Компрессор
• Система кондиционирования воздуха
• Осушитель
• Дымосос
• Вентиляторы для регулирования температуры печей
• Крышные вентиляторы с групповым управлением
• Холодильная установка
• Встроенный вентилятор обдува в оборудовании производства пленок
• Вентилятор градирни
• Вентилятор в составе системы вентиляции
• Разделяющий вентилятор
Металлорежущие станки:
• Расточные станки
• Поворотные столы
• Блоки позиционирования
• Станки сверления печатных плат
• Намоточные станки
• Прессовое оборудование
Электронасосы:
• Безрезервуарные системы водоснабжения
• Погружные насосы
• Вакуумные насосы
• Насосы для фонтанов
• Насосы охлаждающей воды
• Циркуляционные насосы горячей воды
• Скважинные насосы
• Системы орошения
• Системы очистки воды
• Насос с постоянный расходом
• Шламовый насос
• Насос с приводом от солнечной батареи
Конвейерное оборудование:
• Подъемные краны (перемещение, подъем, горизонтальное перемещение)
• Автоматизированные склады
• Конвейеры (ленточные, цепные, шнековые, роликовые)
• Лифтовое оборудование
• Автопарковки
• Грузоподъемный механизм
• Автоматические двери
• Ставни
Химическое оборудование/деревообрабатывающие станки:
• Оборудование для смешивания жидкостей
• Экструдеры
• Вибраторы
• Центробежные сепараторы
• Оборудование для нанесения покрытий
• Натяжные ролики
• Фрезерный станок
• Продольно-строгальные станки
Упаковочные станки:
• Оборудование для индивидуальной упаковки/оборудование для внутренней упаковки
• Упаковочные станки
• Станок для наружной упаковки
Оборудование для обработки пищевых продуктов:
• Оборудование для смешивания кормов
• Оборудование для нарезания пищевых продуктов
• Оборудование для обработки зерна
• Оборудование для обработки чая
• Оборудование для шлифования риса
• Оборудование для сортировки риса
Оборудование производства бумаги/текстильные станки:
• Прядильные станки
• Вязальные станки
• Оборудование для печатания на тканях
• Промышленное швейное оборудование
• Продольно-резательный станок
Прочее оборудование:
• Оборудование для автоматического смешивания пищевых продуктов/лекарственных препаратов
• Стиральные машины для коммерческого использования
• Оборудование для офсетной печати
• Брошюровочно-переплетный станок
• Оборудование для мойки автомобилей
• Измельчители
• Посудомоечные машины
• Тестовое оборудование
• Дробилки
ВОПРОСЫ, ОТЗЫВЫ И КОММЕНТАРИИ
Вопросов нет, комментарии еще не поспели, а отзывы приветствуются — будь первым!
