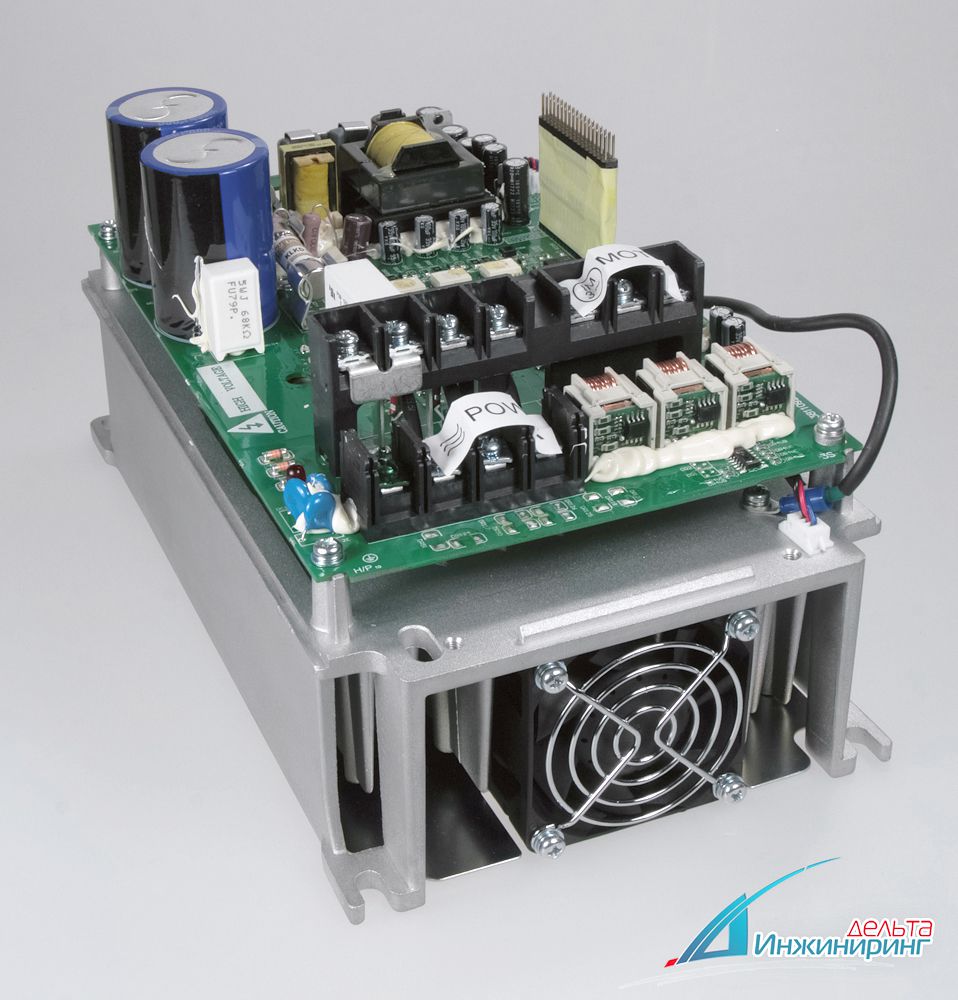

Delta Electronics VFD-VE — Высокоэффективный преобразователь частоты с серво-функциями и характеристиками

Предназначен для решения сложных задач регулирования в контурах скорости, момента и положения.
Встроенный контур позиционирования позволяет использовать данный тип преобразователя для задач сервопривода.

• Трансвекторное управление с обратной связью (FOC+PG): диапазон регулирования скорости - 1:1000
• Бездатчиковое векторное управление (SVC): диапазон - 1:100
• Прямое управление моментом с обратной связью (Torque+PG)
• Внешнее (по входным ипульсам) и внутреннее (16 заданных положений) позиционирование
• Мягкая ШИМ
• Автотестирование параметров 2-ух двигателей и инерции нагрузки
• Функция управления э/м-тормозом
• Управление переключателем обмоток двигателя
• Момент 150% на 0Гц
• Контроль температуры двигателя (PTC-термистор)
• Связь по MODBUS (до 115200 бит/сек)

Uпит, В	Диапазон мощностей, кВт
3Ф/220В	0.75 - 37
3Ф/380В	0.75 - 75

Характеристики

Напряжение питания: 200-240В

Модель VFD-___V23A-2	007	015	022	037	055	075	110	150	185	220	300	370
Охлаждение	Естественное	Вентилятор
Масса	2.7	3.2	4.5	6.8	8	10	13	13	13	13	36	36
ВЫХОД
Полная мощность (кВА)	1.9	2.7	4.2	6.5	9.5	13	19	25	29	34	46	55
Ном. выходной ток (А) для нагрузки с постоянным моментом	5	7.5	11	17	25	33	49	65	75	90	120	146
Ном. мощность двигателя (кВт) для нагрузки с постоянным моментом	0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37
Ном. выходной ток (А) для нагрузки с переменным моментом	6.25	9.4	13	21	31	41	61	81	93	112	150	182
Ном. мощность двигателя (кВт) для нагрузки с переменным моментом	1.1	2	3	5.5	7.5	11	15	18.5	22	30	37	45
Выходное напряжение (В)	3-х фазное, от 0В до напряжения питания
Несущая частота ШИМ (кГц)	1-15			1-9						1-6
Выходная частота (Гц)	0.00~600.00Гц (0.00~3600.00Гц)
ВХОД
Ном. входной ток (А)	6.4	9.9	15	21	25	33	52	63	68	79	106	126
Ном. напряжение / частота	3-х фазное, 200-240В, 50/60Гц
Доп. отклонения напряжения	± 10% (180-264В)
Доп. отклонения частоты	± 5% (47-63Гц)

Напряжение питания: 380-480В

Модель VFD-___V43A-2	007	015	022	037	055	075	110	150	185	220	300	370	450	550	750
Охлаждение	Естественное	Вентилятор
Масса	2.7	3.2	4.5	6.8	8	10	13	13	13	13	36	36	36	50	50
ВЫХОД
Полная мощность (кВА)	2.3	3.2	4.2	6.3	9.9	14	18	24	29	34	46	56	69	80	100
Ном. выходной ток (А) для нагрузки с постоянным моментом	3	4.2	6	8.5	13	18	24	32	38	45	60	73	91	110	150
Ном. мощность двигателя (кВт) для нагрузки с постоянным моментом	0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37	45	55	75
Ном. выходной ток (А) для нагрузки с переменным моментом	3.8	5.3	7.5	10	16	22	30	40	47	56	75	91	113	138	188
Ном. мощность двигателя (кВт) для нагрузки с переменным моментом	1.1	2	3	5.5	7.5	11	15	18.5	22	30	37	45	55	75	90
Выходное напряжение (В)	3-х фазное, от 0В до напряжения питания
Несущая частота ШИМ (кГц)	1-15			1-9						1-6
Выходная частота (Гц)	0.00~600.00Гц (0.00~3600.00Гц)
ВХОД
Ном. входной ток (А)	4.0	5.8	7.4	9.9	12	17	25	27	35	42	56	67	87	101	122
Ном. напряжение / частота	3-х фазное, 380-480В, 50/60Гц
Доп. отклонения напряжения	± 10% (342-528В)
Доп. отклонения частоты	± 5% (47-63Гц)
