Блоки резервирования БР24К и БР24А предназначены:
- для резервирования двух блоков питания или источников бесперебойного питания на одну нагрузку;
- для корректной работы блоков питания при параллельном подключении, также и при двухкратном наращивании выходной мощности.
Приборы являются частью «Экосистемы-210» компании ОВЕН и рекомендуются для совместного применения с блоками питания производства ОВЕН в системах АСУ ТП, а также прочих отраслях в промышленности.
Основные функции
- Обеспечение резервированного питания.
- Диапазон входных напряжений постоянного тока (Uвход) от 10,5 до 28 В.
- Номинальный Iвход – две линии до 10 А.
- Режим статического резервирования Istat.boost 125 %– две линии до 12,5 А.
- Светодиодная индикация, наличие дискретного выхода типа «сухой контакт»;
- Защита от перенапряжения на выходе, защита входа по току, от переполюсовки;
- Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
- Удобный монтаж в шкаф автоматики: корпус шириной 35 и 52 мм.
Примеры применения

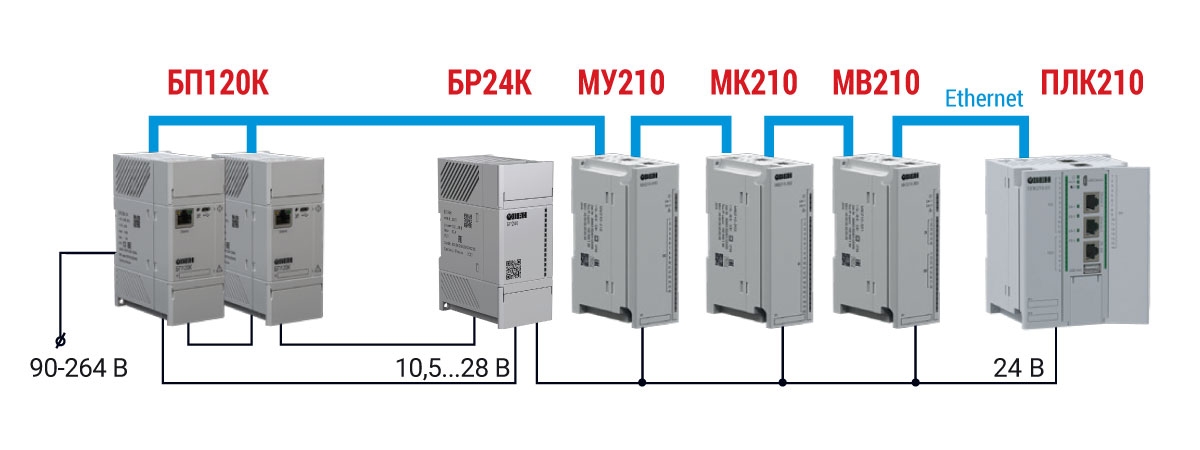

Резервированное питание посредством БР24К и передача данных по сети Ethernet в ПЛК верхнего уровня.

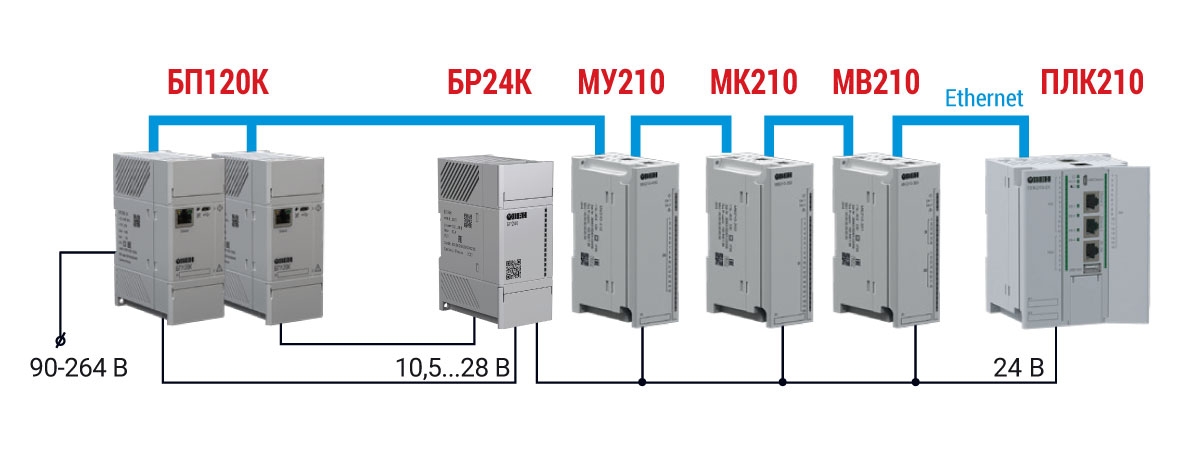

Двухкратное наращивание выходной мощности посредством БР24К и передача данных по сети Ethernet в ПЛК верхнего уровня.
Технические характеристики
| Наименование |
Значение |
| Общие сведения |
| Диапазон входных напряжений постоянного тока (UВХОД) |
От 10,5 до 28 В |
| Номинальный входной ток |
Две линии до 10 А |
| Статичный Boost |
Две линии до 12,5 А |
| Падение напряжения вход/выход, типовое |
0,1 В при Iвыход= 10 А |
| Защиты |
| Защита от переполюсовки |
Есть, до 30 В в течение 10 минут |
| Защита входа по току |
Силовой автоматический выключатель, 16 A (характеристика B,C) |
| Защита от перенапряжения на выходе (OVP) |
Есть, до 36 В |
| Характеристики выхода |
| КПД |
98,5 % при 12 B DC99 % при 24 В DC |
| Номинальное напряжение |
Uвход–0,1 B при Iвыхода=10 А |
| Номинальный ток на выходе* |
10 А |
| Статичный Boost |
12,5 А |
| Возможность последовательного подключения |
Нет |
| Безопасность и ЭМС |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 |
N1 |
| Степень защиты по ГОСТ 14254–2015 |
IP20 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 |
III |
| Электрическая прочность изоляции (вход-корпус, выход-корпус) |
500 В |
| Дискретные выходы |
| Коммутационный контакт |
Сухой контакт |
| Максимальная нагрузка на контакт |
30 В DC,100 мА |
| Функции |
Сигнализация «Резервирование OK» |
| Рабочие условия эксплуатации |
| Рабочий диапазон температур окружающей среды (Токруж) |
-40...+70°С |
| Относительная влажность воздуха |
от 30 до 98 % без конденсации влаги |
| Атмосферное давление |
84…106,7 кПа |
| Прочее |
| Срок эксплуатации |
10 лет |
| Срок гарантийногоо бслуживания |
2 года |
| Срок хранения, не менее |
2 лет |
| Средняя наработка на отказ |
70 000 ч |
| Масса, не более: |
| без упаковки |
0,20 кг |
| в упаковке |
0,25 кг |
ПРИМЕЧАНИЕ
* При параллельном подключении с целью двухкратного наращивания мощности выходной ток может быть до 20 А |
Индикация
Лицевая панель блока резервирования БР24К
| Светодиод |
Состояние |
Значение |
| Канал 1 (зеленый) |
Светится |
Источник питания, подключенный к каналу 1, исправен |
| Канал 1 (красный) |
Переполюсовка в канале 1 |
| Канал 2 (зеленый) |
Светится |
Источник питания, подключенный к каналу 2, исправен |
| Канал 2 (красный) |
Переполюсовка в канале 2 |
Лицевая панель блока резервирования БР24А
| Светодиод |
Состояние |
Значение |
| РАБОТА (зеленый) |
Светится |
Источник питания, подключенный к каналу 1 или каналу 2, исправен |
| РАБОТА (желтый) |
Светится |
Переполюсовка в канале 1 или канале 2 |
| РАБОТА (красный) |
Светится |
Переполюсовка в каналах 1 и 2 |
Схема подключения
Назначение контактов и схема подключения БР24КПри нагрузке менее 5 А допускается подключение к одной плюсовой и одной минусовой клеммам.При подключении нагрузки выше 5 А, но меньше 7,5 А следует подключать по две клеммы «+» и «–».В случае подключения нагрузок более 7,5 А обязательно подключать по три клеммы «+» и «–».При параллельном подключении с целью двухкратного наращивания мощности следует учесть, что если один из источников питания выйдет из строя, то второй источник не сможет обеспечить двухкратную нагрузку и уйдет в защиту.
| Сигнал |
Значение |
| БР24К ОК (замкнут) |
Выход прибора работает. Работают оба входных канала или любой из каналов |
| БП№1 ОК (замкнут) |
Канал 1 работает |
| БП№2 ОК (замкнут) |
Канал 2 работает |
Назначение контактов и схема подключения БР24АПри параллельном подключении с целью двухкратного наращивания мощности следует учесть, что если один из источников питания выйдет из строя, то второй источник не сможет обеспечить двухкратную нагрузку и уйдет в защиту.
| Сигнал |
Значение |
| БР24А ОК (замкнут) |
Выход прибора работает. Работают оба входных канала или любой из каналов |
Габаритные и установочные размеры
- Габаритные и установочные размеры БР24К

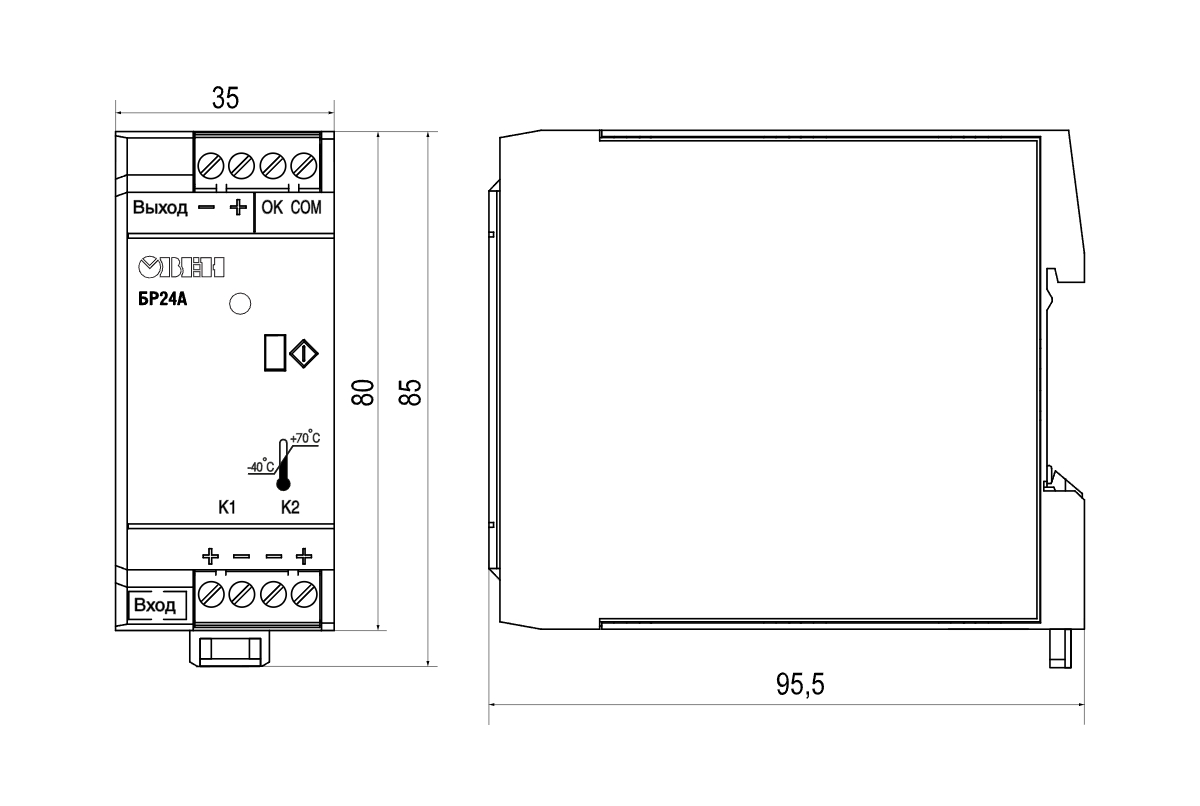

- Габаритные и установочные размеры БР24А
Документация
Комплектация
- Прибор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
