ОВЕН БСФ — Блок сетевого фильтра

Блоки сетевых фильтров ОВЕН БСФ предназначены для защиты двухпроводной сети переменного тока, питающей приборы и датчики, от импульсных и высокочастотных помех.Блоки выпускаются в корпусах, предназначенных для крепления на DIN-рейку 35 мм.Блоки выпускаются в двух модификациях:

• ОВЕН БСФ-Д2-0,6 –корпус Д2, 36х90х58 мм,максимальный ток нагрузки 0,6 А;
• ОВЕН БСФ-Д3-1,2 –корпус Д3, 54х90х58 мм,максимальный ток нагрузки 1,2 А.

Основные функции

• Защита электрооборудования от действия помех, проникающих из сети переменного тока.
• Защита сети от эмиссии помех подключенного работающего электрооборудования.
• Ослабление импульсных помех (удар молнии вблизи кабелей или линий электропередач, коммутационные процессы при включении/выключении мощной сетевой нагрузки, выбросы тока в случае аварии на подстанции и пр.).
• Подавление высокочастотных помех от импульсных блоков питания, цепей нелинейных преобразователей мощности, мощных двигателей, аккумуляторов, генераторов, реле и т.п.

Технические характеристики

Входное напряжение переменного тока	176…264 В
Частота входного напряжения	50 Гц
Падение напряжения на фильтре блока не более	3,5 В
Максимальный ток нагрузки:
– БСФ-Д2-0,6	0,6 A
– БСФ-Д3-1,2	1,2 А
Рабочий диапазон температур	–20…+50 °С
Электрическая прочность изоляции:
– вход – корпус (действующее значение)	3 кВ
– выход – корпус (действующее значение	3 кВ
Тип и габаритные размеры корпуса:
– БСФ-Д2-0,6	на DIN-рейку Д2, 36×90×58 мм
– БСФ-Д3-1,2	на DIN-рейку Д3, 54×90×58 мм
Степень защиты корпуса (со стороны лицевой панели)	IP20

Характеристики ослабления и подавления помех

Ослабление импульсных помех:
– 5/50 нс	до 10 раз
– 1/50 мкс	до 4 раз
Подавление ВЧ-помех (вносимое затухание):
– 100 кГц	на 30 дБ
– 1 МГц	на 40 дБ
– 10 МГц	на 40 дБ
– 30 МГц	на 30 дБ

Условия эксплуатации

Температура окружающего воздуха	-20...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при +25 ºС и ниже без конденсации влаги)	не более 80 %

Защита от импульсных помех

Импульсные помехи – кратковременные (1 нс...1 мс) выбросы напряжения в сети амплитудой выше номинального напряжения.ОВЕН БСФ эффективно ослабляет импульсные помехи от природных и техногенных источников:

• ударов молний вблизи кабелей или линий электропередачи (могут причинить вред на расстоянии до 20 км);
• коммутационных процессов при включении/отключении мощной сетевой нагрузки;
• выбросов тока при полном включении/выключении напряжения в сети, аварии на подстанциях.

Защита от высокочастотных (ВЧ) помех

Высокочастотные помехи – неопределенные по времени и амплитуде сигналы в диапазоне 100 кГц...30 МГц, которые искажают параметры входного напряжения (220 В/50 Гц).ОВЕН БСФ эффективно подавляет ВЧ-помехи от следующих источников:

• импульсных блоков питания (бытовая электронная техника, промышленные и медицинские аппараты и др.);
• цепей нелинейных преобразователей мощности (преобразователи переменного и постоянного напряжения);
• мощных двигателей, аккумуляторов, генераторов, сварочных аппаратов, реле, газоразрядных ламп и т. п.

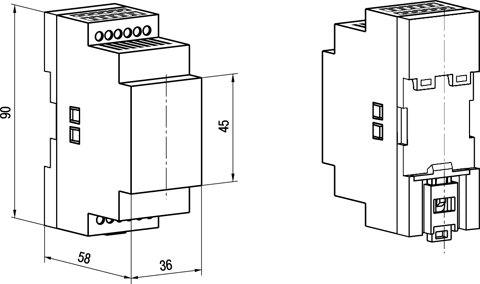

Габаритные размеры

Схемы подключения

Примечание.1. Для выполнения полной защиты приборов, подключенных через БСФ-Д2-0,6 к сети 230 В, необходимо установить на входе блока автоматический выключатель (QF1) с током срабатывания не более 10 А или плавкий предохранитель 5 А в каждой из линий (фаза, ноль).2. Если длина проводов между БСФ и нагрузкой более 1 м и на входе нагрузки отсутствуют входные конденсаторы, рекомендуется параллельно нагрузке подключить керамический конденсатор класса Х1 емкостью не менее 0,1 мкФ.3. Количество подключенных к БСФ приборов (ТРМы, блоки питания и пр.) должно соответствовать максимальному току нагрузки 0,6 А и 1,2 А соответственно.

Документация

Документация
Руководство по эксплуатации БСФ	pdf	304.87 kB
Руководство по эксплуатации (краткое) БСФ	pdf	668.75 kB
Сертификаты
Декларация о соответствии на БСФ	zip	0.98 MB

Комплектность

• Прибор БСФ
• Фиксатор
• Паспорт и руководство по эксплуатации
• Гарантийный талон
