ОВЕН ИСКРА — Барьер искрозащиты

Барьер искрозащиты ОВЕН ИСКРА предназначен для защиты электрической цепи датчика путем ограничения напряжения и тока в ней до искробезопасных значений.

ИСКРА устанавливается в электрическую цепь, которая связывает датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь (прибор), расположенный во взрывобезопасной зоне.

В соответствии с ГОСТ Р 31610.11-2014 барьер ИСКРА имеет маркировку взрывозащищенности [Ex ia Ga] IIС и реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты «особовзрывозащищенный» – a и категорию IIC.

Барьер искрозащиты используется для защиты искробезопасных цепей при воздействии на барьер напряжения до 250 В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа.

Барьеры искрозащиты ОВЕН ИСКРА применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов, паров, а также легковоспламеняющиеся и взрывчатые вещества (пыль, порошок).

Функциональные возможности

• Ограничивает напряжение и ток в цепи до искробезопасных значений при воздействии на барьер напряжения до 250 В.
• Имеет искробезопасные цепи уровня «ia» – особовзрывозащищенный.
• Применяется в наиболее взрывоопасных нерудничных средах, где присутствуют водород, ацетилен (группа IIC).
• Высокая надежность взрывозащиты обеспечена схемным решением:
  • троирование полупроводниковых элементов, ограничивающих напряжение;
  • двухступенчатая система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) – снижает напряжение до искробезопасного значения.

Барьеры ИСКРА выпускаются в шести модификациях для различных типов датчиков

• ИСКРА-АТ.03 – барьер искрозащиты для датчиков с выходным сигналом тока 0...5 мА, 0(4)...20 мА:
  • широкий диапазон напряжений питания датчиков с выходным токовым сигналом (до 28 В);
  • выдерживает кратковременное (до 1 мин) короткое замыкание на выходных клеммах без срабатывания предохранителей;
  • не требует повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах.
• ИСКРА-ТП.03 – барьер искрозащиты для термопар и датчиков с выходным сигналом напряжения –1...+1 В:
  • возможность работы с источниками напряжения до 6 В.
• ИСКРА-ТС.03 – барьер искрозащиты для термосопротивлений типа ТСМ/ТСП:
  • низкая погрешность барьера (до 0,1 % от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей;
  • малое переходное сопротивление «кабель-барьер», обеспеченное соединением проводов «под винт».
• ИСКРА-СК1.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-1.1-Ех, ПДУ-2.1-Ех, ПДУ-3.1-Ех.
• ИСКРА-СК2.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-1.2-Ех, ПДУ-2.2-Ех, ПДУ-3.2-Ех.
• ИСКРА-СК3.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-3.3-Ех.

Технические характеристики

Наименование	Значение
Тип корпуса	Для крепления на DIN-рейку 35 мм
Степень защиты корпуса	IP20
Габаритные размеры	(27×110×75)±1мм
Масса прибора в упаковке, не более	0,3 кг

Для ИСКРА-АТ.03, ИСКРА-ТП.03, ИСКРА-ТС.03

Наименование	Значение
Ток утечки (рабочее напряжение)
ИСКРА-АТ.03	10 мкА (22,8 В)
ИСКРА-ТП.03	1 мкА (1 В)
ИСКРА-ТС.03	1 мкА (3 В)
Рабочий ток, не более	40 мА
Средний срок службы, не менее	8 лет

Для ИСКРА-СКх.03

Наименование	Значение
Диапазон напряжения питания	=18…26 В
Максимальная частота входного сигнала	200 Гц
Максимальное сопротивление датчика типа «сухой контакт»	100 Ом
Максимальное сопротивление выходного ключа в открытом состоянии	20 Ом
Максимальное рабочее напряжение ключа	30 В
Максимальный выходной ток ключа	20 мА
Средний срок службы, не менее	10 лет

Выходные искробезопасные параметры

Параметры	ИСКРА-АТ.03	ИСКРА-ТП.03	ИСКРА-ТС.03	ИСКРА-СКх.03
Максимальное выходное напряжение Uо	28,4 В	7,2 В	13,7В	32 В
Максимальный выходной ток Iо	70 мА	117 мА	247 мА	18,2 мА
Максимальная внешняя емкость Со	79 нФ	13,5 мкФ	0,79 мкФ	0,056 мкФ
Максимальная внешняя индуктивность Lо	8 мГн	3,5 мГн	0,5 мГн	50 мГн

Условия эксплуатации

Температура окружающего воздуха	-40…+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %

Модификации

Данная позиция доступна только по индивидуальному заказу, так как содержит нестандартное сочетание значений модификаторов. Для рассмотрения возможности заказа такой позиции свяжитесь через форму со специалистом или изложите ваши пожелания на адрес электронной почты support@owen.ruИСКРА-Х.03Индивидуальный заказТип источника сигналаАТдля подключения датчиков с унифицированным выходным сигналом токаТПдля подключения термопар и датчиков с унифицированным выходным сигналом напряженияТСдля подключения термосопротивленийСК1дискретный сигнал, 1 канал подключения для ПДУ-1.1-Ex, ПДУ-2.1-Ex, ПДУ-3.1-ExСК2дискретный сигнал, 2 канал подключения для ПДУ-1.2-Ex, ПДУ-2.2-Ex, ПДУ-3.2-ExСК3дискретный сигнал, 3 канал подключения для ПДУ-3.3-Ex

Схемы подключения

Схема подключения ИСКРА-АТ.03

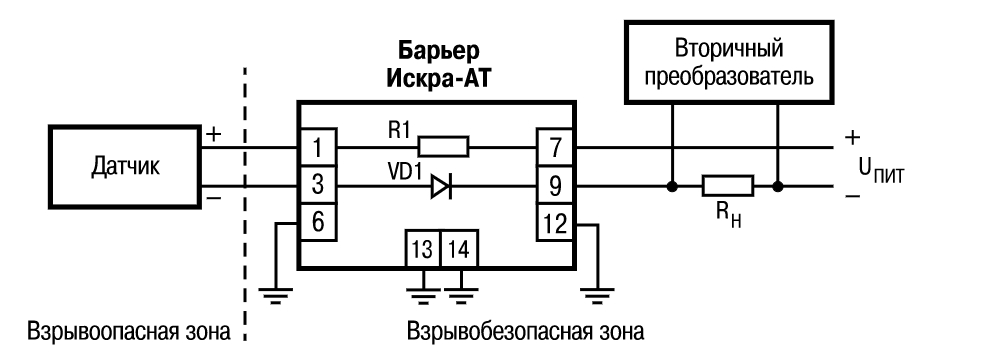

Подключение датчика с сигналом 4…20 мА и барьера искрозащиты ИСКРА-АТ.03

Схема подключения ИСКРА-ТП.03

Подключение термопары и барьера искрозащиты ИСКРА-ТП.03

Схема подключения ИСКРА-ТС.03

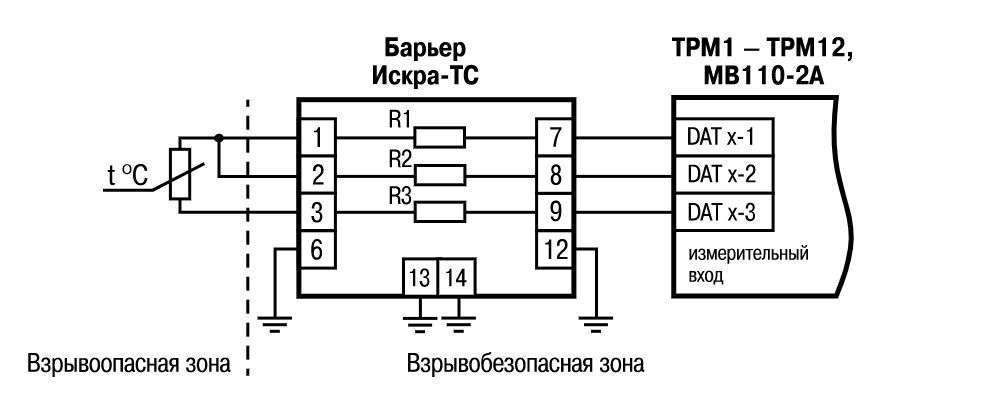

Подключение термосопротивления и барьера искрозащиты ИСКРА-ТП.03 к приборам ОВЕН ТРМ1-ТРМ12, МВ110-2А

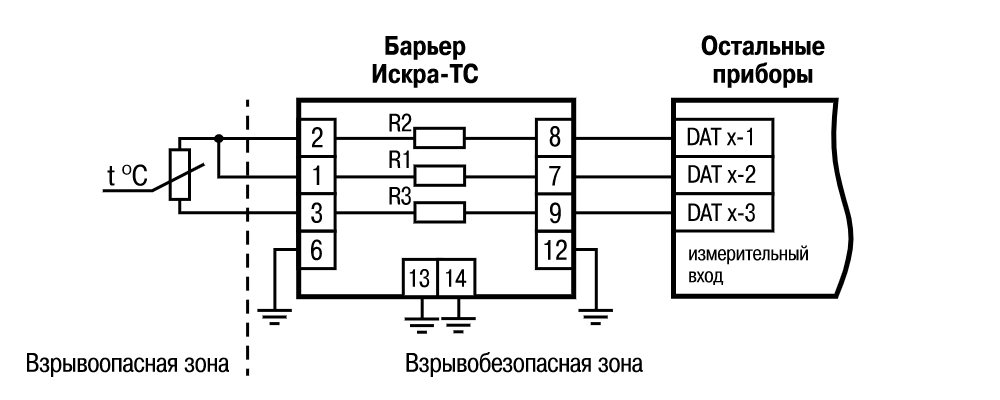

Подключение термосопротивления и барьера искрозащиты ИСКРА-ТП.03 к другим приборам

Разброс сопротивлений R2 и R3 составляет не более 0,2 Ом.

Схема подключения ИСКРА-СКх.03

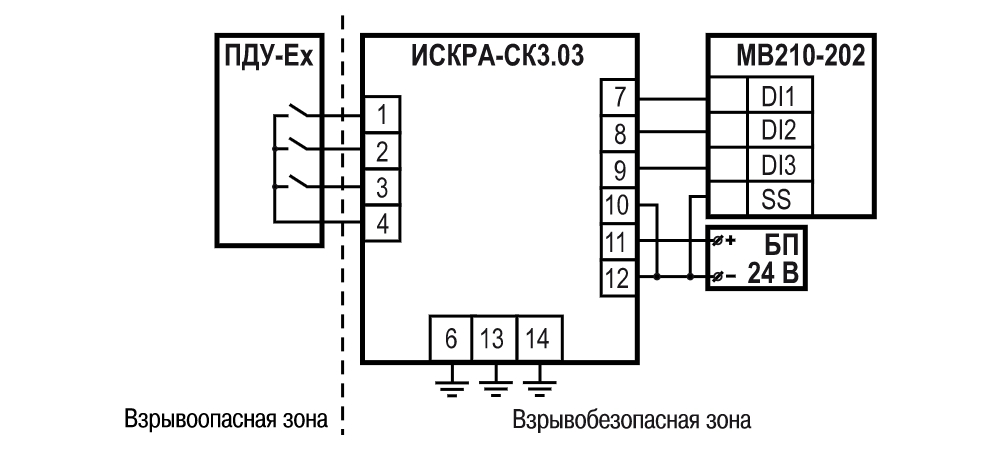

Подключение сигнализатора уровня ПДУ-3.3-Ех и барьера искрозащиты ИСКРА-СК3.03 к МВ210-202

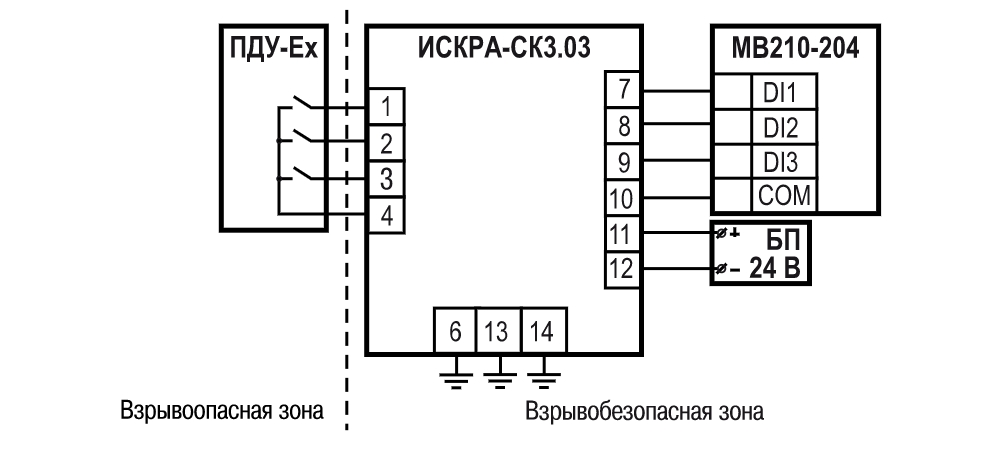

Подключение сигнализатора уровня ПДУ-3.3-Ех и барьера искрозащиты ИСКРА-СК3.03 к МВ210-204

Подключение сигнализатора уровня ПДУ-3.3-Ех и барьера искрозащиты ИСКРА-СК3.03 к САУ-М6

Комплектность

• Прибор ИСКРА
• Паспорт и руководство по эксплуатации
• Гарантийный талон
