KIPPRIBOR серий PYF-x44BE — Колодки монтажные

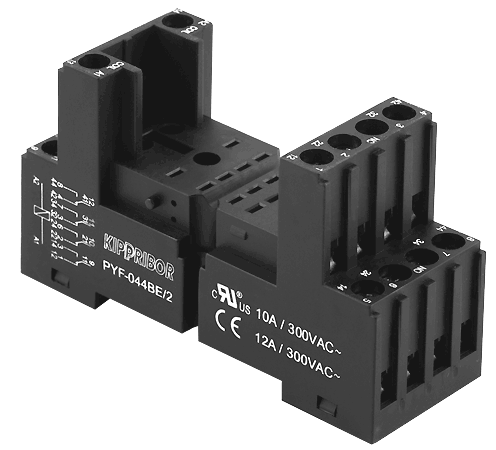

Монтажные колодки KIPPRIBOR PYF-044, -144 для 4-контактных промежеточных реле:

• Предназначены для установки на стандартную DIN-рейку или плоскость 4-х контактных промежуточных реле KIPPRIBOR RP или аналогичных реле других производителей;
• Изготавливаются из негорючего, прочного и упругого материала (PA66 + графит), устойчивого к ошибкам при монтаже и эксплуатации;
• Дополнительные элементы. В комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести модуль LED-индикации LM-EN или LM-CF и пластмассовый удерживающий зажим BS-4/36P для фиксации промежуточных реле высотой 36мм.

Модель	PYF-044BE/2	PYF-044BE/3	PYF-144BE/3
Описание	2-ярусная монтажная колодка с винтовыми контактами	3-ярусная монтажная колодка с винтовыми контактами	3-ярусная монтажная колодка с самозажимными контактами
Габаритные размеры
Цоколевка
Номинальный ток и напряжение коммутации	10 А при 300 VAC	10 А при 300 VAC	10 А при 300 VAC
Возможные варианты упаковки	Картонная коробка (10 шт. / 650 гр.)	Картонная коробка (10 шт. / 850 гр.)	Картонная коробка (10 шт. / 950 гр.)

Перечень реле, совместимых с колодками KIPPRIBOR PYF-044BE/2, PYF-044ВE/3, PYF-114BE/3:

Производитель	Серия реле
KIPPRIBOR	RP
Schneider Electric	RXM4
Finder	55.34
Relpol	R4
Omron	MY4
Phoenix Contact	REL-IR/…4х21AU (4-контактные реле)
Goodsky	RE
Siemens	3TH40 04-ххх, 3TH40 13-ххх, 3TH40 22-ххх, 3TH40 31-ххх, 3TH40 40-ххх
Idec	RU4S/RU2S, RY4S/RY42S
TDM Electric	РЭП-21
ИЭК	РЭК78/4
SHRACK	PT
ABB	CR-M

Аксессуары для монтажных колодок KIPPRIBOR серий PYF-044BE и PYF-144BE:

Зажим пластмассовый удерживающий. BS-4/36P Применяется для фиксации реле и защиты от выпадения в условиях вибрации	Модуль LED-индикации Предназначен для индикации работы реле
BS 4/36P Высота устанавливаемого реле 36 мм	LM-EN 110/230 V AC/DC	LM-СF 6/24 V DC
Модели совместимых колодок KIPPRIBOR: PYF-044 PYF-044
