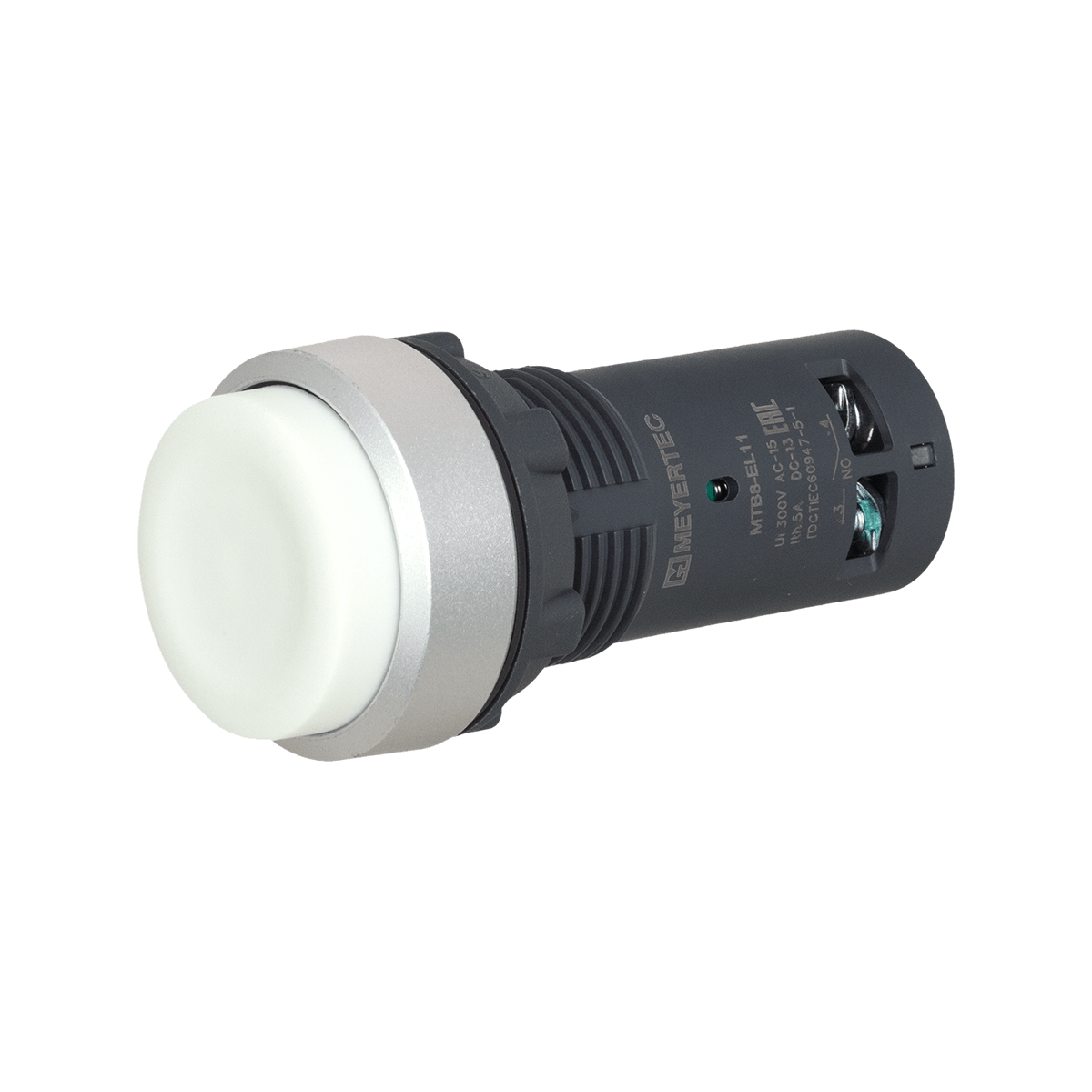

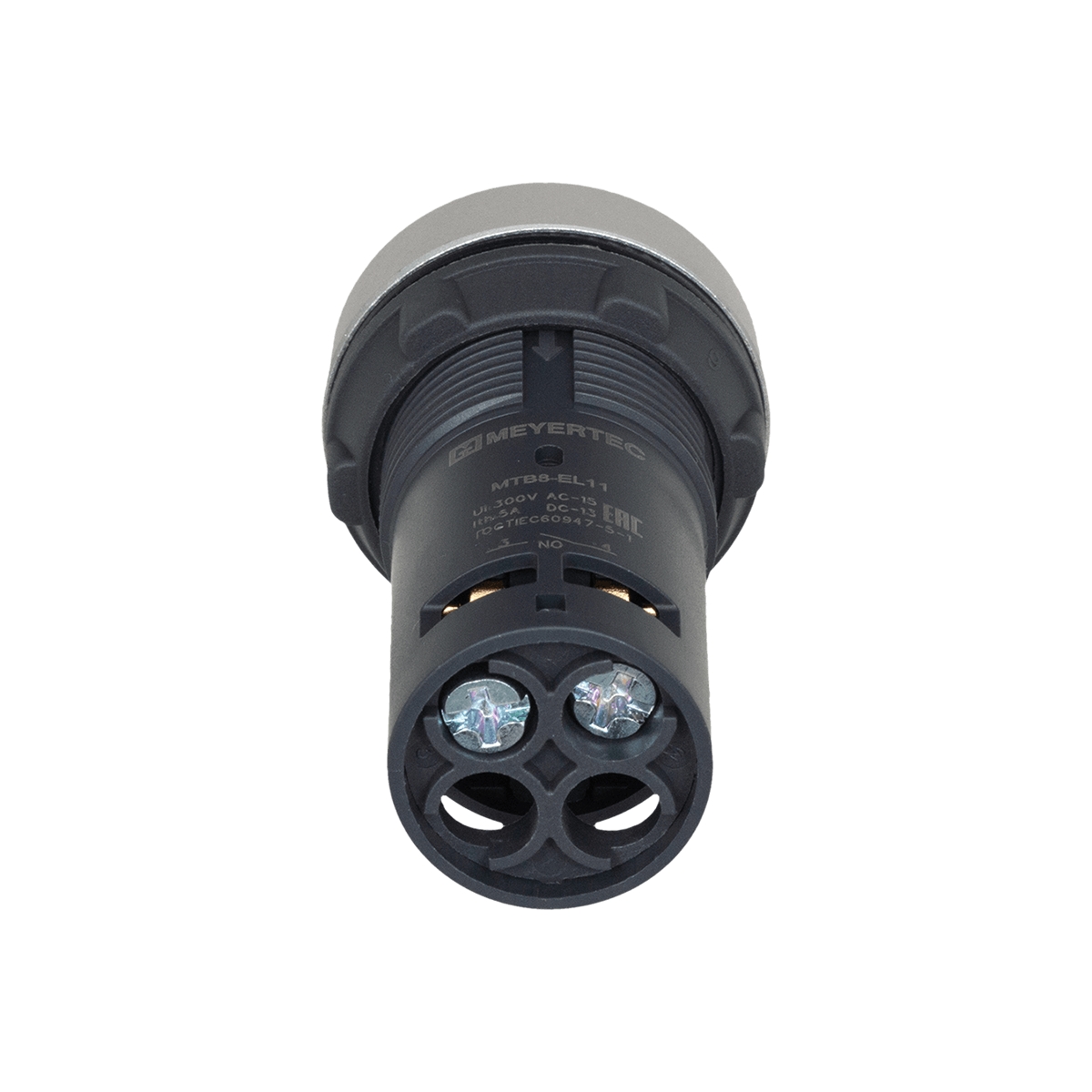

MEYERTEC MTB8-EL11 — Кнопка белая выступающая, с возвратом, 1NO, IP65, пластик

Описание

Кнопки и переключатели серии MTB8 созданы для управления электромагнитными контакторами, пускателями, реле и другими устройствами вторичных цепей. Компактный моноблочный корпус со степенью защиты IP65 обеспечивает долговечность и защиту элементов управления от воздействия внешней среды.Широкий ассортимент модификаций серии MTB8 позволяет использовать их для решения любых задач в шкафах автоматики, распределительных щитах, кнопочных постах и панелях управления. Устройства отличаются простотой установки и высокой функциональностью.

Преимущества

• Степень защиты IP65
• Кольцо головки из анодированного алюминия
• Компактный корпус – моноблок
• Фиксация при помощи одной контргайки

Технические характеристики

Установочный диаметр	22 мм
Толщина стенки шкафа	1…6 мм
Температурный диапазон	Эксплуатация: -25…+55 °СХранение: -40…+70 °C
Влажность	до 90 % без образования конденсата
Степень защиты по ГОСТ 14254 с фронтальной стороны в смонтированном положении	IP65
Степень защиты со стороны контактов	IP20
Номинальный ток термической стойкости (Ith)	5А
Номинальное напряжение изоляции (Ui)	300 В
Механический ресурс	500000 циклов
Электрический ресурс	50000 циклов
Сопротивление контактов	50 МОм
Размер и тип подключаемых проводов:минимальные значениямаксимальные значения	1 × 0,5 мм2(28 AWG) без кабельного наконечника2 × 1,5 мм2или 1 × 2,5 мм2без кабельного наконечника
Момент затяжки гайки	0,6 Н*м
Материал головки	Нейлон
Материал корпуса	Нейлон
Материал контактов	Сплав серебра
Ударопрочность	10g
Виброустойчивость	Частота: 50 Гц, амплитуда: 0,35 мм

Номинальный рабочий ток

Номинальное рабочее напряжение (Ue)	Номинальный рабочий ток AC	Номинальный рабочий ток DC
	15 А	13 А
24 В	-	0,3 А
125 В	1,5 А	0,2 А
240 В	1 А	-

Материалы

Сертификаты и декларации

Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC	Скачать
Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов	Скачать

Паспорта и руководства

Руководство по эксплуатации для устройств управления MTB8

Скачать

Чертежи и 3D модели

3D модель MTB8-EL11

Скачать

Упаковка

Артикул Meyertec	MTB8-EL11
Количество в индивидуальной упаковке	1
Количество в групповой упаковке	10
Количество в транспортной упаковке	200
EAN индивидуальный	4610268015331
EAN групповой	4610268015348
EAN транспортный	14610268015338
Размеры групповой упаковки, см	15.6*8.5*9.1
Размеры транспортной упаковки, см	44*33.5*20
Объем групповой упаковки, м3	0,00120666
Объем транспортной упаковки, м3	0,02948
Вес единицы, кг	0,024
Вес групповой упаковки, кг	0,235
Вес транспортной упаковки, кг	4,7
