Описание

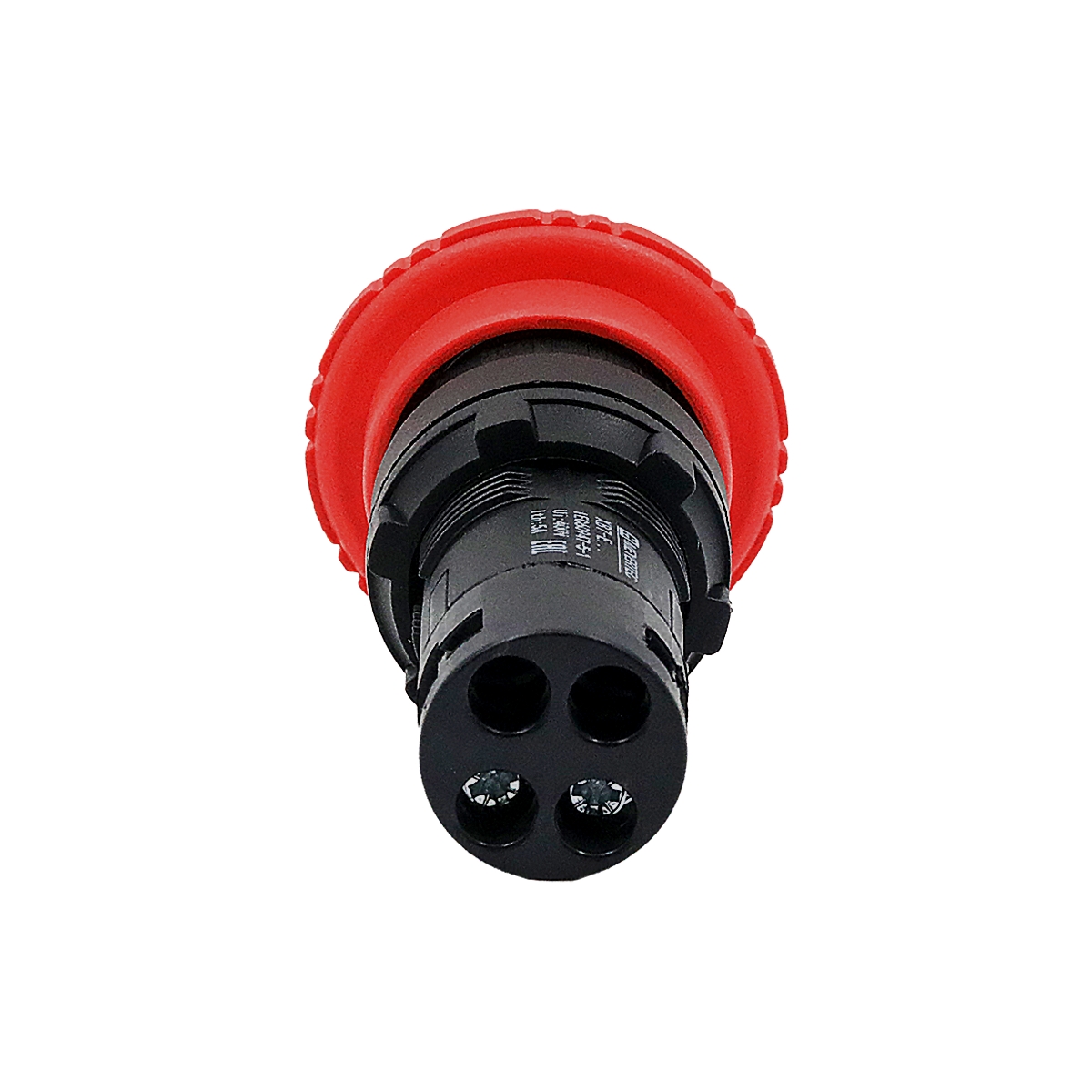

Кнопки (переключатели) MTB7-ES542 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в пластиковом корпусе – моноблоке.Широкий ассортимент кнопок и переключателей серии MTB7 различных модификаций, позволяет эффективно решать любые задачи в шкафах автоматики, распределительных щитах, кнопочных постах и панелях управления.Преимущества
- Степень защиты IP54.
- Компактный корпус - моноблок.
- Легкость монтажа - фиксация при помощи одной контргайки.
- Рекомендованы для совместного использования с корпусами кнопочных постов серии MTB2-PE IP54.
Видео по продукции
Технические характеристики
| Наименование | Значение |
| Установочный диаметр | 22 мм |
| Толщина стенки шкафа | 1...6 мм |
| Температурный диапазон | Эксплуатация: от -25 °C до +70 °С Хранение: от -40 °C до +70 °C |
| Влажность | до 90 %, без образования конденсата |
| Степень защиты по ГОСТ ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) | IP54 |
| Степень защиты со стороны контактов | IP20 |
| Номинальный ток термической стойкости (Ith) | 4 А |
| Номинальное напряжение изоляции (Ui) | 400 В |
| Механическая износостойкость: | |
| кнопкикнопки с подсветкой и переключатели | 8х100000 циклов2x100000 циклов |
| Размер и тип подключаемых проводов: | |
| минимальные значениямаксимальные значения | 1 × 0,34 мм2(28 AWG) без кабельного наконечника 2 × 1,5 мм2(16 AWG) без кабельного наконечника |
| Ремонтопригодность | Неремонтопригодны |
| Момент затяжки винтового зажима контактов | 0,8/1,2 Н ∙ м (номинальный/ максимальный) |
| Материал корпуса | Полиамид PA 66 |
| Материал контактов | Оксид серебра и кадмия Ag2CdO2 (Ag -0,2 mm) |
| Срок службы при номинальном напряжении и температуре окружающей среды 25°C | 50 000 ч |
Материалы
Сертификаты и декларации
| Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC | Скачать |
| Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для устройств управления MTB7 | Скачать |
Чертежи и 3D модели
| 3D модель MTB7-ES542 | Скачать |
| 2D модель MTB7-ES542 | Скачать |
Упаковка
| Артикул | MTB7-ES542 |
| Размеры групповой упаковки, мм | 156×85×91 |
| Размеры транспортной упаковки, мм | 440×335×200 |
| Объем индивидуальной упаковки, м3 | 0,0001184 |
| Объем групповой упаковки, м3 | 0,00120666 |
| Объем транспортной упаковки, м3 | 0,02948 |
| Вес единицы (нетто), г | 35,8 |
| Штрихкод EAN13 | 4610095721450 |
| Наименование | Цена, руб. | Склад | |
|---|---|---|---|
| Кнопка грибовидная красная, возврат поворотом c фиксацией, Ø 40 мм, 1NC, IP54, пластик MTB7-ES542 mdl: MTB7-ES542 | 403.82 | - | |
| Кнопка грибовидная красная, Ø 40 мм, 22 мм, 1NC, IP54, пластик MTB7-EC42 mdl: MTB7-EC42 | 397.72 | - | |
| Кнопка грибовидная красная с подсветкой, Ø40 мм, 1NC, 220V AC, IP54, пластик MTB7-EW44626 mdl: MTB7-EW44626 | 441.64 | - | |
| Кнопка грибовидная красная с подсветкой, Ø40 мм, 1NC, 24V AC/DC, IP54, пластик MTB7-EW44621 mdl: MTB7-EW44621 | 441.64 | - | |
| Кнопка грибовидная зеленая с подсветкой, Ø40 мм, 1NO, 220V AC, IP54, пластик MTB7-EW43616 mdl: MTB7-EW43616 | 441.64 | - | |
| Кнопка грибовидная зеленая с подсветкой, Ø40 мм, 1NO, 24V AC/DC, IP54, пластик MTB7-EW43611 mdl: MTB7-EW43611 | 441.64 | - | |
| Кнопка грибовидная желтая с подсветкой, Ø40 мм, 1NO, 220 AC, IP54, пластик MTB7-EW45616 mdl: MTB7-EW45616 | 441.64 | - | |
| Кнопка грибовидная желтая с подсветкой, Ø40 мм, 1NO, 24V AC/DC, IP54, пластик MTB7-EW45611 mdl: MTB7-EW45611 | 441.64 | - | |
