MEYERTEC MTB4-BA12551 — Кнопка плоская белая, маркировка "стрелка вверх", 1NO, IP65, металл

Описание

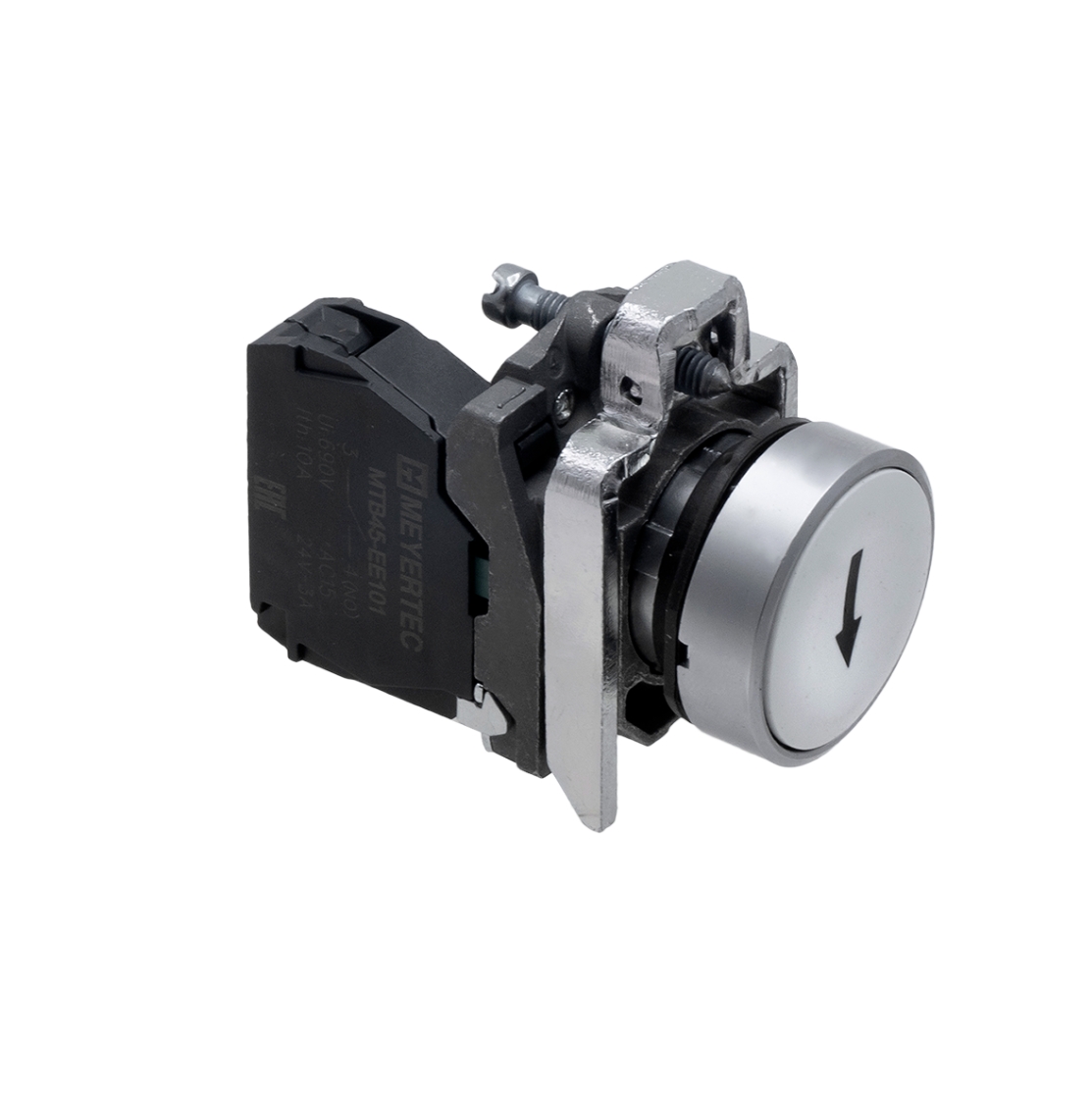

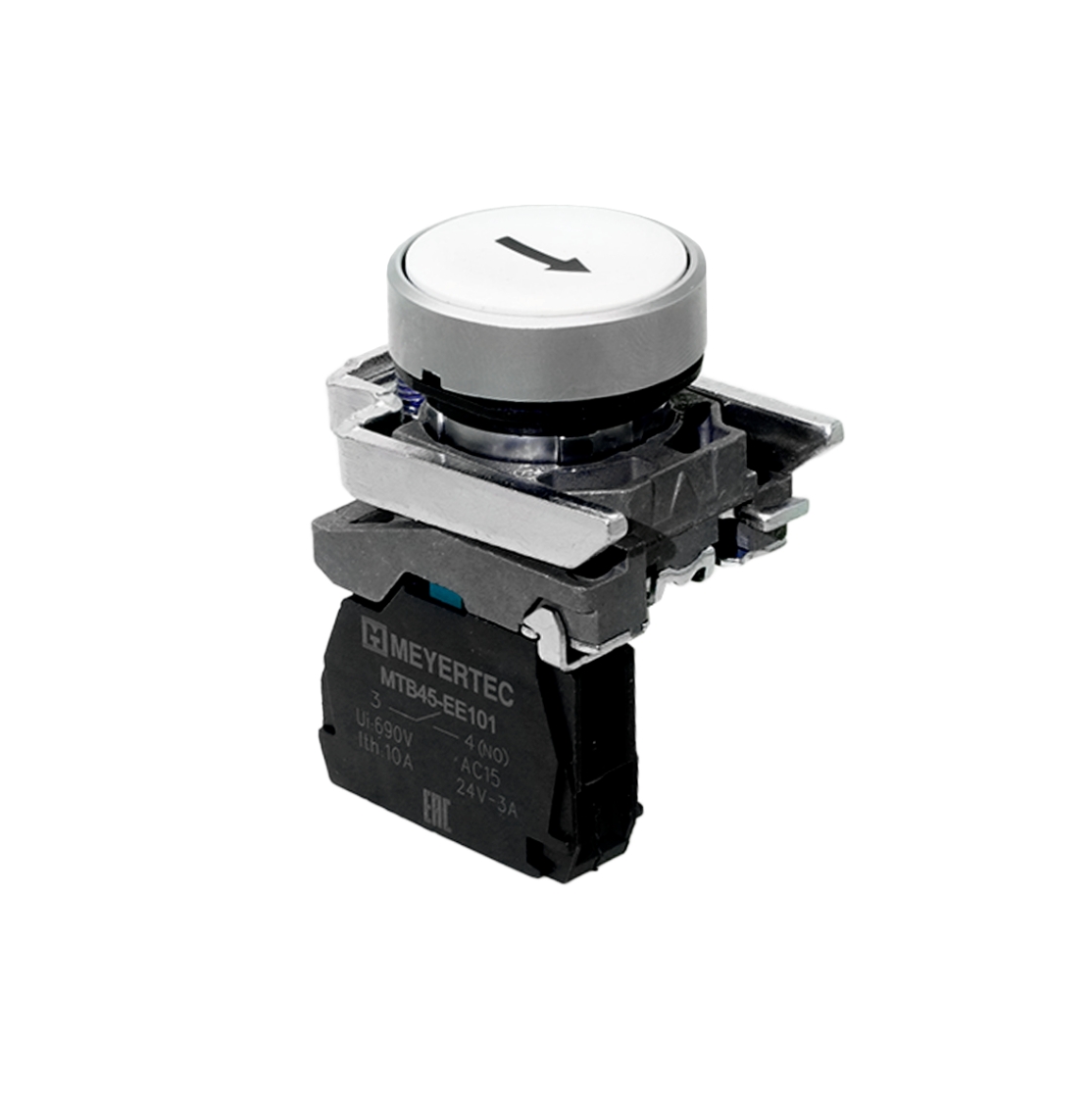

Кнопка MTB4-BA12551 (в сборе) предназначена для коммутации цепей управления и для включения/отключения релейно-контакторной аппаратуры. Может использоваться для ручного запуска электрических приборов и машин с выбором режима работы и способов управления систем контроля, сигнализации и регистрации.Кнопка для шкафа управления серии MTB4 с установочным диаметром 22 мм применяется в электрических цепях с переменным (до 690 В)/постоянным (до 400 В) напряжением и частотой тока 50/60 Гц.

Преимущества и особенности серии MTB4

• Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
• Повышенная стойкость металлической головки кнопки к коррозии за счет анодирования.
• Расширяемая контактная группа: до 3 блок-контактов в один ряд с возможностью расширения контактной группы до 9 блок-контактов.
• Компактный LED-модуль устанавливается в один ряд с блок-контактами.
• Наличие кнопок со степенью защиты IP66 – 5 цветов.
• Высокая механическая износостойкость (до 3 000 000 нажатий).
• Наличие инструкции по установке в каждой индивидуальной упаковке.

Модульная серия MTB4 поставляется как в сборе (головка и основание с блок-контактами), так и отдельно компонентами. Предназначена для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.Для установки устройств управления серии MTB4 вкорпуса пластиковых кнопочных постовнеобходимо самостоятельно предусмотреть заземление металлической части кнопки.

Видео по продукции

Технические характеристики

Наименование	Значение
Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны)	IP65
Степень защиты со стороны блок-контактов	IP20
Степень ударопрочности по ГОСТ EN IEC 62262	IK07
Установочный диаметр	22 мм
Температурный диапазон	Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C
Влажность	до 90 %, без образования конденсата
Предельная высота, не более	2000 м
Вибростойкость (при частоте 10–50 Гц)	15 g
Номинальный ток термической стойкости (Ith)	10 А
Номинальное напряжение изоляции (Ui)	690 В
Усилие нажатия кнопки:	10 Н
с 1 NO контактом
с 1 NC контактом	8 Н
Усилие нажатия кнопки от дополнительно установленного блок-контакта:	0,8 Н
с 1 NO контактом
с 1 NC контактом	0,6 Н
Размер и тип подключаемых проводов:	1 × 0,5 мм2(20 AWG) жесткий или мягкий
минимальные значения
максимальные значения	2 × 1,5 мм2(16 AWG) с кабельным наконечником, 1 × 2,5 мм2(14 AWG) без кабельного наконечника
Механическая износостойкость
головка грибовидной кнопки:	3 × 10⁵ циклов
головки переключателей с подсветкой	1 x 10⁵ циклов
остальные головки кнопок и переключателей	3 x 10⁶ циклов
Электрический срок службы	1 x 10⁵ циклов при переменном напряжении
Материал изготовления:
головка	Сплав на основе цинка с анодированным покрытием;
толкатель	РВТ (полибутилентерефталат)
основание	Сплав цинка
контакты	Сплав серебра и никеля
корпус блок-контактов	РВТ (полибутилентерефталат)
Толщина стенки шкафа	1...6 мм
Ремонтопригодность	Неремонтопригодны
Комплектация изделия	Изделие в сборе и по компонентам

Категории нагрузок

Параметр	Значение
Категории применения	АС-15, DС-13
Средняя частота коммутаций	3600 цикл/час
Коэффициент загрузки	0,5
Частота переменного тока	50...60 Гц

Характеристики модуля подсветки

Параметр	Значение
Номинальное напряжение	220 В AC/DC или24 В AC/DC
Срок службы	≥ 30 000 часов
Цвет светодиода	белый, зеленый, красный, желтый, синий.

Номинальный коммутируемый ток по ГОСТ 60947–5–1

Номинальное рабочее напряжение (Ue)	Номинальный рабочий ток АС	Номинальный рабочий ток DС
	15 А	13 А
125 В	—	0,55 А
240 В	3 А	—
250 В	—	0,27 А
380 В	2,5 А	—

Материалы

Сертификаты и декларации

Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC	Скачать
Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов	Скачать

Паспорта и руководства

Руководство по эксплуатации для устройств управления MTB4

Скачать

Чертежи и 3D модели

2D модель MTB4-BA12551	Скачать
3D модель MTB4-BA12551	Скачать

Упаковка

Количество в индивидуальной упаковке, шт	1
Количество в групповой упаковке, шт	10
Количество в групповой упаковке, шт	200
Вес индивидуальной (брутто), кг	0,075
Объем индивидуальной упаковки, м3	0,000074
Размеры индивидуальной упаковки Д x Ш x В, м	0,055*0,045*0,03
Штрих-код EAN13 (индивидуальный)	4610095725045
Штрих-код EAN13 (групповой)	4610095726134
Штрих-код ITF-14 (транспортный)	14610095726131
