Описание

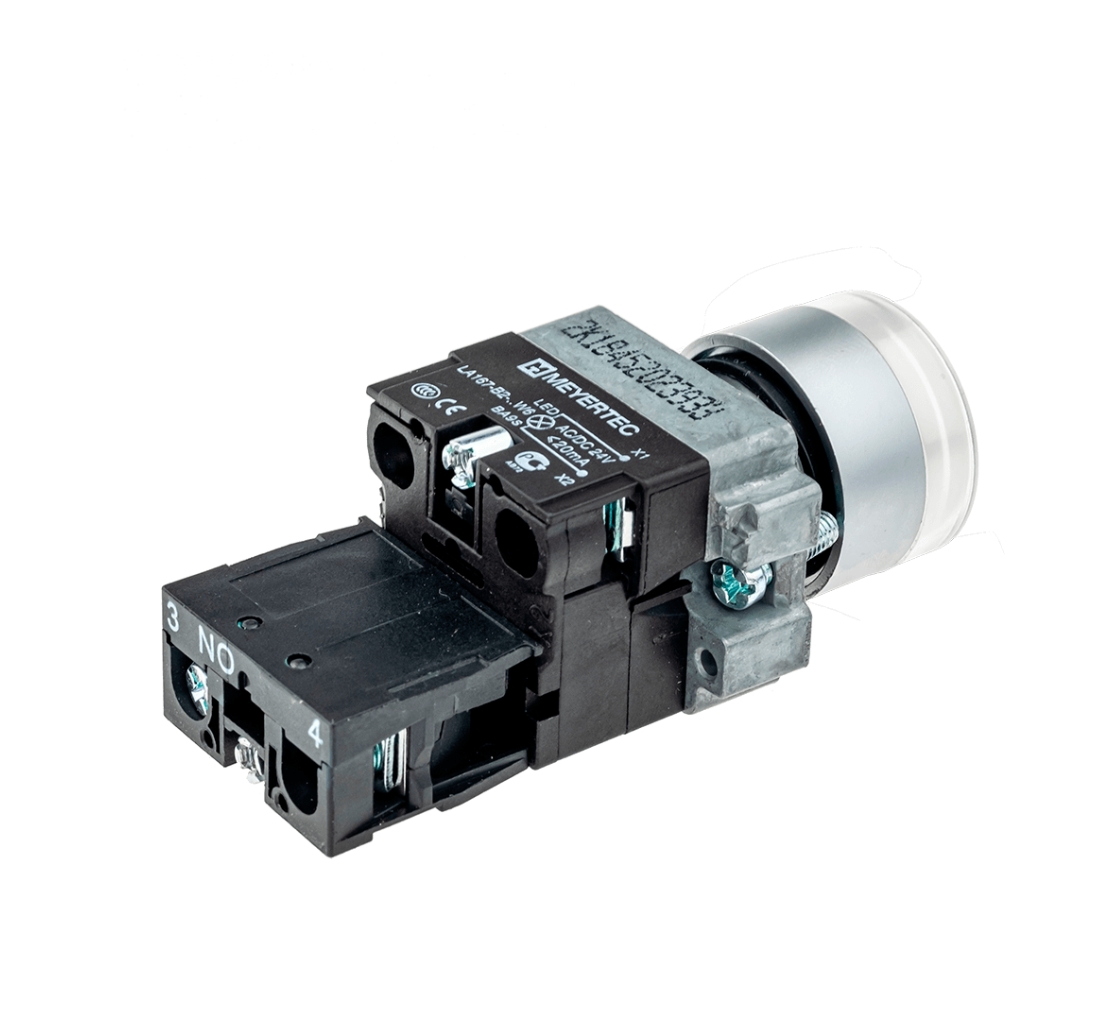

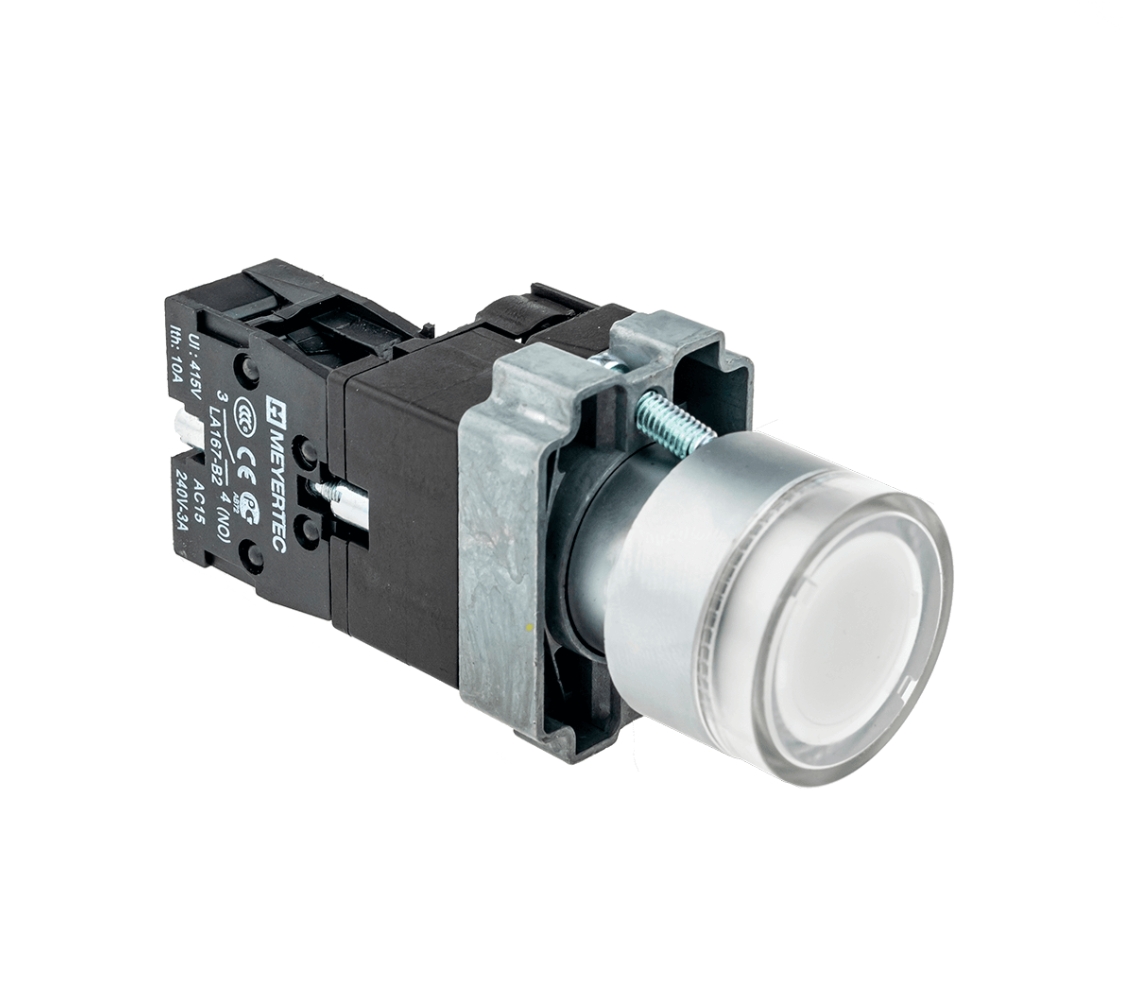

Кнопки MTB2-BW3163 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в высоком пыле- и влагозащищенном исполнении, а также имеют высокую степень ударопрочности.Устройства в металлическом исполнении MTB2-B предназначены для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.Преимущества
- Высокая ударопрочность IK07
- Степень защиты IP65
- Возможность расширения контактной группы
- Высокий коммутационный ресурс
- Коммутационный ток 10А
- Сменная светодиодная лампа BA9s
Видео по продукции
Технические характеристики
| Параметр | Значение |
| Температурный диапазон | Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C |
| Влажность | до 90 %, без конденсата |
| Вибростойкость | Грибовидная 60 мм кнопка: 8 g. Остальные кнопки и переключатели: 15 g. Малые джойстики: 5 g (от 40 до 50 Гц). |
| Ударопрочность | Кнопки управления: 70 g. Грибовидные кнопки: 15 g. Селекторные переключатели: 200 g. |
| Степень защиты | IP 65: головки кнопок управления, кнопок управления с подсветкой, грибовидных кнопок, селекторных переключателей, селекторных переключателей с подсветкой, малых джойстиков. В смонтированном положении. IP 40: головки двойных кнопок, двойных кнопок с подсветкой. В смонтированном положении. |
| Номинальный ток термической стойкости (Ith) | 10 А |
| Номинальное напряжение изоляции (Ui) | 415 В |
| Усилие нажатия | Кнопки со скрытым или выступающим толкателем - с 1NO контактом: 10Н; с 1NC контактом: 8Н Дополнительные контакты - NO: доп. 4,5Н; NC: доп. 3,1Н. |
| Подключение | Мин. 1х0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2х1.5 мм2 (16AWG) или 1х2.5 мм2 (14AWG) |
| Механическая износостойкость | Головка грибовидной кнопки: 300000 циклов, Головки переключателей с подсветкой: 100000 циклов, Остальные головки кнопок и переключателей: 3000000 циклов. |
| Цоколь светодиодной лампы | BA9s |
Материалы
Сертификаты и декларации
| Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC | Скачать |
| Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для устройств управления MTB2-B | Скачать |
Чертежи и 3D модели
| Габаритный чертеж MTB2-BW3163 | Скачать |
Упаковка
| Количество в групповой упаковке | 20 шт. |
| Количество в транспортной упаковке | 200 шт. |
| Размеры индивидуальной упаковки, мм | 80 х 42 х 33 |
| Размеры групповой упаковки, мм | - |
| Размеры транспортной упаковки, мм | 460 х 305 х 250 |
| Объем индивидуальной упаковки, м3 | 0,000111 |
| Объем групповой упаковки, м3 | - |
| Объем транспортной упаковки, м3 | 0,035075 |
| Вес единицы (нетто), грамм | 86,4 |
| Штрих-код EAN13 | 4610015847574 |
| Наименование | Цена, руб. | Склад | |
|---|---|---|---|
| Кнопка с LED подсветкой, белая, 220V AC/DC, 1NO, мет. MTB2-BW3163 mdl: MTB2-BW3163 | 812.52 | - | |
| Кнопка с LED подсветкой, зеленая, 220V AC/DC, 1NO, металл MTB2-BW3363 mdl: MTB2-BW3363 | 812.52 | - | |
| Кнопка с LED подсветкой, красная, 220V AC/DC, 1NC, металл MTB2-BW3463 mdl: MTB2-BW3463 | 812.52 | - | |
| Кнопка с LED подсветкой, желтая, 220V AC/DC, 1NO, мет. MTB2-BW3563 mdl: MTB2-BW3563 | 812.52 | - | |
| Кнопка с LED подсветкой, синяя, 220V AC/DC, 1NO, мет. MTB2-BW3663 mdl: MTB2-BW3663 | 812.52 | - | |
| Кнопка с LED подсветкой, белая, 24V AC/DC, 1NO, мет. MTB2-BW3161 mdl: MTB2-BW3161 | 812.52 | - | |
| Кнопка с LED подсветкой, зеленая, 24V AC/DC, 1NO, металл MTB2-BW3361 mdl: MTB2-BW3361 | 812.52 | - | |
| Кнопка с LED подсветкой, красная, 24V AC/DC, 1NC, металл MTB2-BW3461 mdl: MTB2-BW3461 | 812.52 | - | |
| Кнопка с LED подсветкой, желтая, 24V AC/DC, 1NO, мет. MTB2-BW3561 mdl: MTB2-BW3561 | 812.52 | - | |
| Кнопка с LED подсветкой, синяя, 24V AC/DC, 1NO, мет. MTB2-BW3661 mdl: MTB2-BW3661 | 812.52 | - | |
