MEYERTEC MT67-M11 — Кнопка грибовидная, возврат поворотом, 1NO+1NC, IP67

Описание

Кнопки MT67-M11 предназначены для управления режимами работы установок и оборудования. Кнопки выполнены в антивандальном исполнении (высокая степень защиты IP67 и степень ударопрочности IK09), что позволяет применять данные устройства в оборудовании пищевой промышленности и вендинговом оборудовании.

Преимущества

• Степень защиты IP67
• Корпус из нержавеющей стали AISI 304
• Плоская форма толкателя
• Установочный диаметр 19 мм

Видео по продукции

Технические характеристики

Параметр	Значение
Номинальное рабочее напряжение, 50 Гц, В	24	220
Номинальный рабочий ток контактов, А	1	0,5
Степень защиты	IP67
Степень ударопрочности	IK09
Установочный диаметр	19 мм
Механическая износостойкость	1 000 000 циклов
Электрическая износостойкость	200 000 циклов
Сопротивление изоляции	>1000 МОм
Сопротивление контактов	<20 мОм
Рабочая температура	-20…+55 ⁰С
Материал корпуса	Нержавеющая сталь AISI 304
Материал контактов	Сплав серебра на основе меди
Материал разъемов	Позолоченная латунь
Материал корпуса контактной группы	Пластик
Толщина монтажной панели	1…10 мм
Тип подключения	Плоские разъемы 2,8×0,5 мм

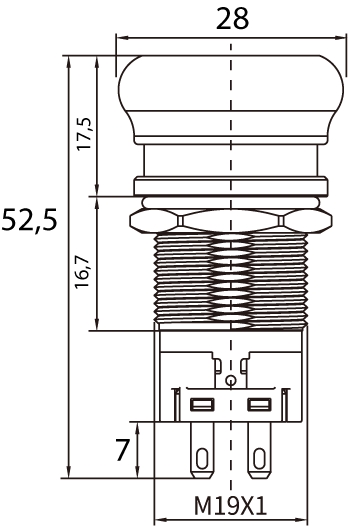

Габаритные размеры

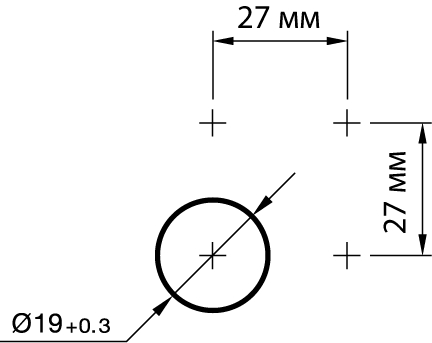

Установочные размеры

Клеммы подключения

Устройство

Материалы

Сертификаты и декларации

Сертификат соответствия на антивандальную серию кнопок	Скачать
Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов	Скачать

Паспорта и руководства

Руководство по эксплуатации для антивандальной серии кнопок и ламп

Скачать

Чертежи и 3D модели

3D модель MT67-M11

Скачать
