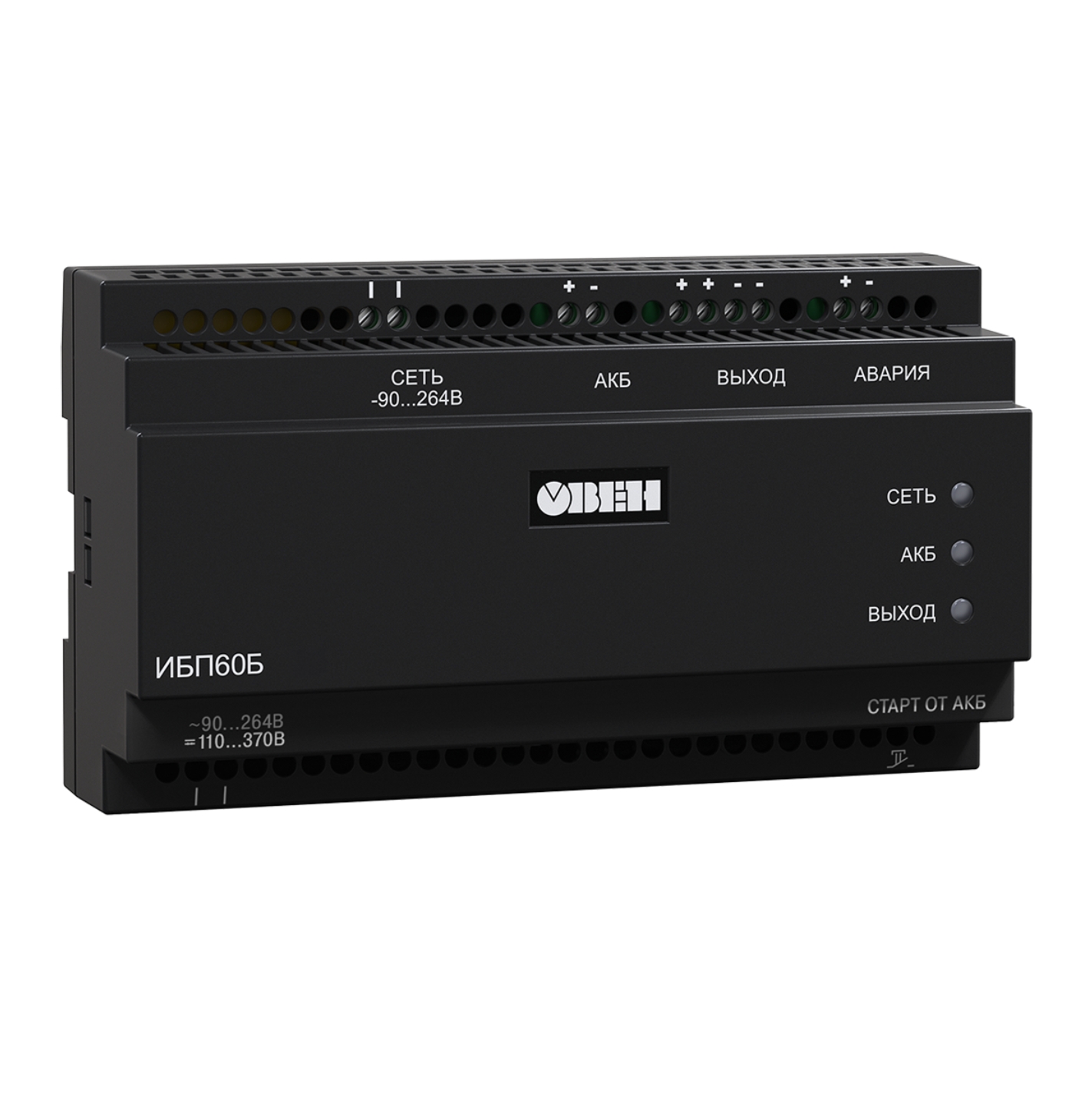

ОВЕН ИБП60Б — источник питания с резервированием

ИБП60Б представляет собой источник вторичного электропитания с резервированием и обеспечивает подключенные к его выходу устройства бесперебойным электропитанием от сети (при ее наличии) и от внешней батареи (при отсутствии сети).ИБП60Б рассчитан на питание нагрузки не более 2 А. Может применяться в шкафах автоматики совместно с приборами и датчиками для обеспечения бесперебойного питания.Дополнительно блок питания может быть укомплектован свинцово-кислотными аккумуляторными батареями АКБ (позиция Аккумулятор 12В 7АЧ). Аккумуляторы не входят в комплект поставки и приобретаются отдельно.

Преимущества:

• Блок питания и блок резервирования в одном корпусе.
• Удобный монтаж и пусконаладка (возможность старта от АКБ при отсутствии сети).
• Дискретный выход для передачи состояния ИБП на верхний уровень.
• Оптимальный заряд АКБ с ограничением тока заряда.
• Полная защита нагрузки и АКБ.

Функциональные возможности:

• Питание нагрузки стабилизированным напряжением (при наличии напряжения питающей сети) или с использованием аккумуляторных батарей (АКБ).
• Автоматический переход на резервное питание нагрузки от АКБ постоянным напряжением при отключении напряжения питающей сети или понижении его уровня ниже допустимого.
• Холодный старт (запуск в работу от аккумулятора по кнопке при отсутствии сети) при первом старте, замене аккумулятора и т.п.
• Защита прибора и нагрузки от короткого замыкания (КЗ) в нагрузке с отключением выходного напряжения, и автоматическое восстановление выходного напряжения после устранения причин замыкания.
• Защита от короткого замыкания клемм АКБ.
• Защита прибора и нагрузки от неправильного подключения (переполюсовки) клемм АКБ.
• Контроль наличия внешней АКБ.
• Защита АКБ от глубокого разряда в случае отсутствия напряжения питающей сети (нагрузка отключается от АКБ при снижении напряжения на клеммах батареи до критического уровня).
• Защита питающей сети от короткого замыкания в приборе.
• Оптимальный заряд АКБ с ограничением тока заряда при наличии напряжения питающей сети.
• Световая индикация режимов работы прибора.
• Информационный выход АВАРИЯ («сухой» контакт).

Калькулятор расчета времени работы АКБ

Технические характеристики

Наименование	Значение
	Питание от сети	Питание от АКБ*
Выходные параметры
Номинальное напряжение	26,5...27,5 В	20,4...26,0 В
Номинальный ток, не более	2 А
Номинальная мощность	60 Вт (включая 12 Вт на заряд АКБ)	48 Вт
Размах напряжения шума и пульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более	80 мВ	-
Время пуска, не более	2 с	-
Входные параметры
Номинальное напряжение питания переменного тока	120/230 В	-
Рабочее напряжение питания переменного тока	110...264 В	-
Частота переменного тока	45...65 Гц	-
Рабочее напряжение питания постоянного тока	130...370 В	20,4...27,6 В
Номинальный ток потребления, не более	1,1 А	2,1 А
Пусковой ток, не более	25 А	-
КПД, не менее**:
без АКБ или при подключенной заряженной АКБ	83 %	-
при подключенной разряженной АКБ	75 %	-
Максимальная потребляемая мощность, не более	90 Вт	-
Защиты
Защита от повышенного/пониженного входного напряжения	Переход на питание от АКБ при Uвх < ~ 85 В и при Uвх > ~ 280 В возврат на питание от сети при Uвх = ~ 110...264 В
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	2,1...2,7	2,1.. .2,7 (ограничение тока АКБ)
Безопас­ность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931	N2	-
Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4	Критерий качества А	-
Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3	Класс Б	-
Степень защиты по ГОСТ 14254	IP20
Класс защиты от поражения электрическим током по ГОСТ IEC 61140	II
Изоляция по ГОСТ 12.2.091	Усиленная
Категория перенапряжения по ГОСТ Р 50571.19	II	-
Степень загрязнения по ГОСТ Р 50030.1	2	-
Электрическая прочность изоляции:
вход – выход, вход – корпус, вход – дискретный вход, выход – корпус	3000 В
выход – дискретный выход	750 В
Сопротивление изоляции (вход – выход – корпус) при 500 В, не менее	10 МОм
Окружаю­щая среда
Рабочий диапазон температур окружающей среды	–20...+50 °С
Температура хранения и транспортирования	–40...+50 °С
Относительная влажность при 25 °С, не более	80 % без конденсации влаги
Атмосферное давление	84...106,7 кПа
Взаимодей­ствие с АКБ
Емкость АКБ	-	2...10 А-ч
Напряжение отключения заряда АКБ:
свинцово-кислотные	-	27,2...27,6 В
Li-Ion		согласно ограничениям встроенного контроллера АКБ
Ток ограничения зарядного устройства	-	0,45...0,65 А
Время переключения с/на АКБ, не более	5 мс
Напряжение защитного отключения нагрузки от АКБ	-	20,4...21,0 В
Прочее
Тип провода для подключения к сети/АКБ/нагрузке	Многожильный
Сечение провода для подключения к сети/АКБ/нагрузке	0,75...1,5 мм2
Срок эксплуатации	10 лет		-
Срок гарантийного обслуживания, не менее	5 лет
Средняя наработка на отказ	50 000 ч
Масса, не более	0,5 кг
Характеристики дискретного выхода АВАРИЯ	ток не более 0,6 А при напряжениине более 30 В
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев). ** Значения приводятся при нормальной температуре и номинальных напряжениях питания.

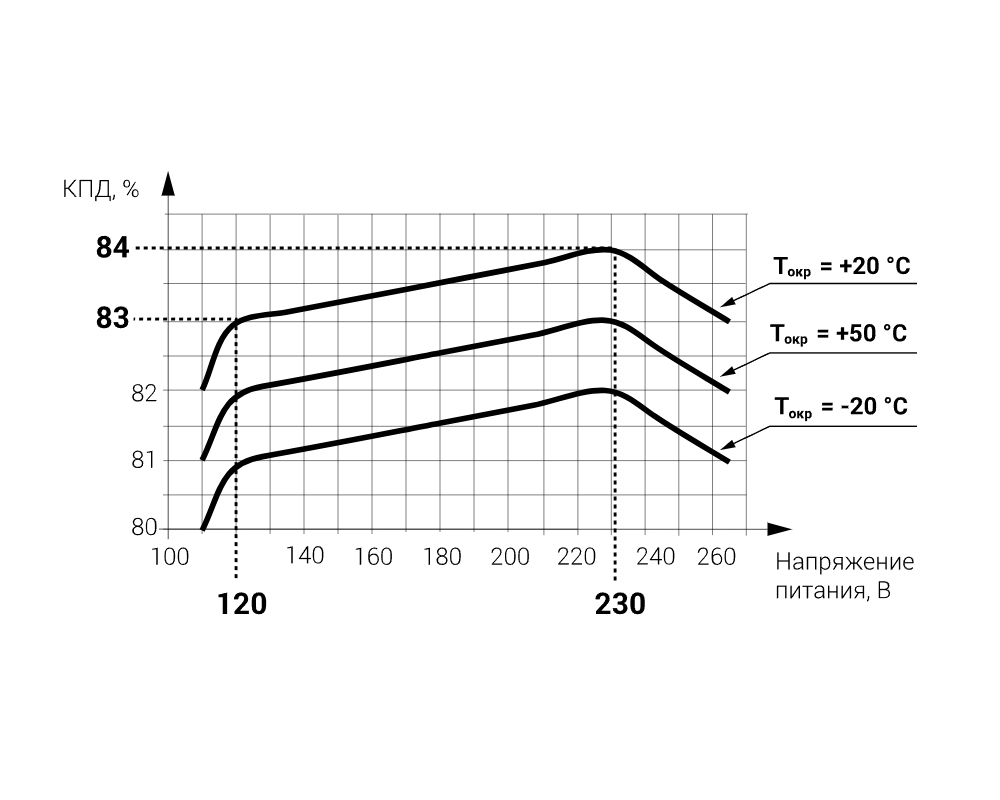

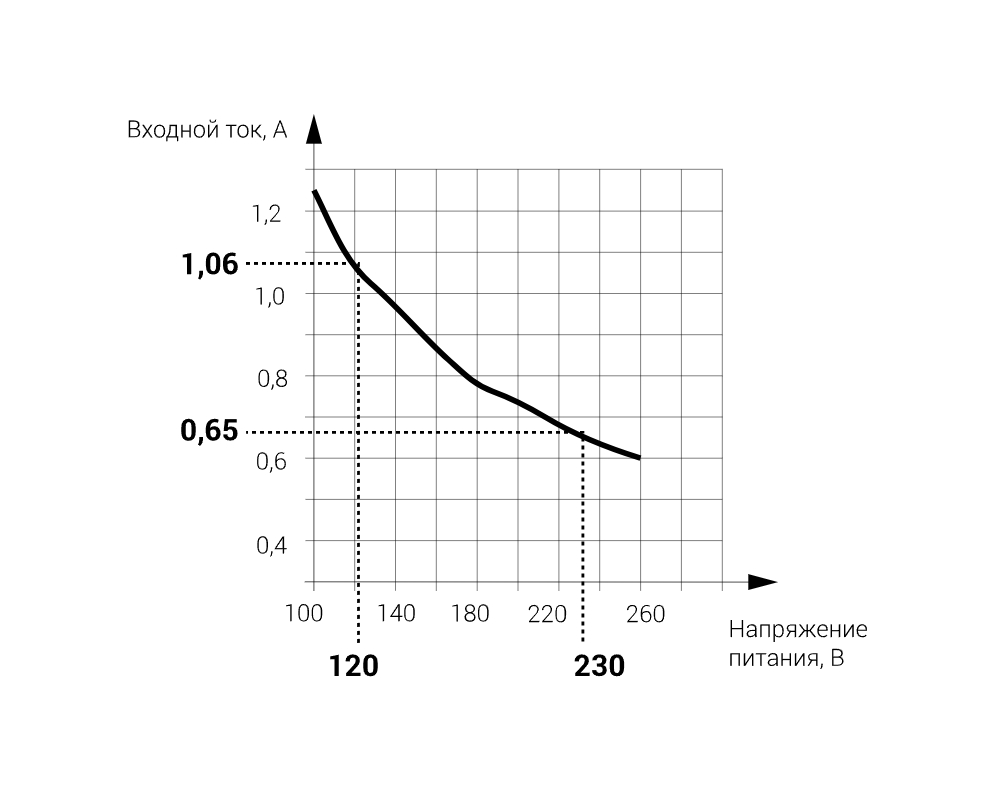

Основные электрические характеристики

Быстрый старт

Установите источник питания на DIN-рейку и закрепите его с помощью фиксатора (на корпусе изделия).

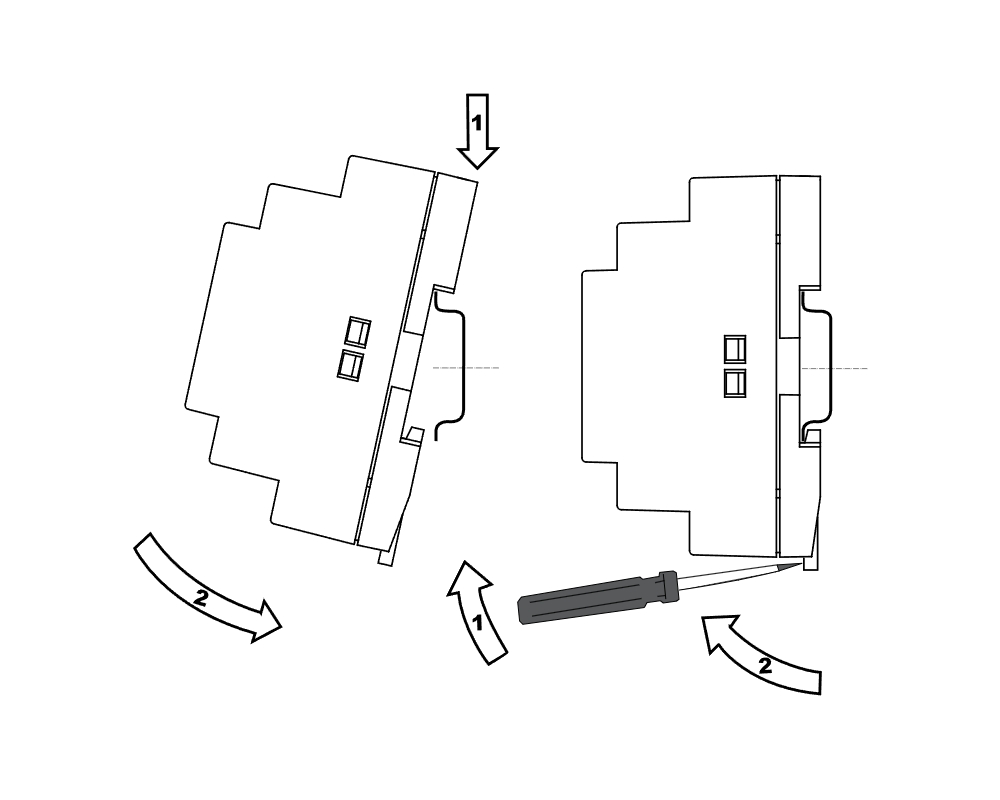

Монтаж (1) и демонтаж (2) источника бесперебойного питания ИБП60БДля обеспечения максимальной выходной мощности расстояние от стенок корпуса изделия до стен шкафа, щита или соседнего оборудования должно быть не менее 10 – 15 см и обеспечивать свободный доступ воздуха к вентиляционным отверстиям корпуса изделия.Место установки изделия должно обеспечивать свободное, без натяжения, размещение кабелей подключения сети, АКБ, нагрузки и вспомогательного оборудования. При этом кабельную проводку необходимо разместить так, чтобы исключить к ней свободный доступ.Подключение изделия к сети, АКБ и нагрузке осуществляется мягким многожильным проводом сечением 0,75 мм2. Зачистку изоляции проводов необходимо выполнять таким образом, чтобы их оголенные концы после подключения к изделию не выступали за пределы клеммной колодки.

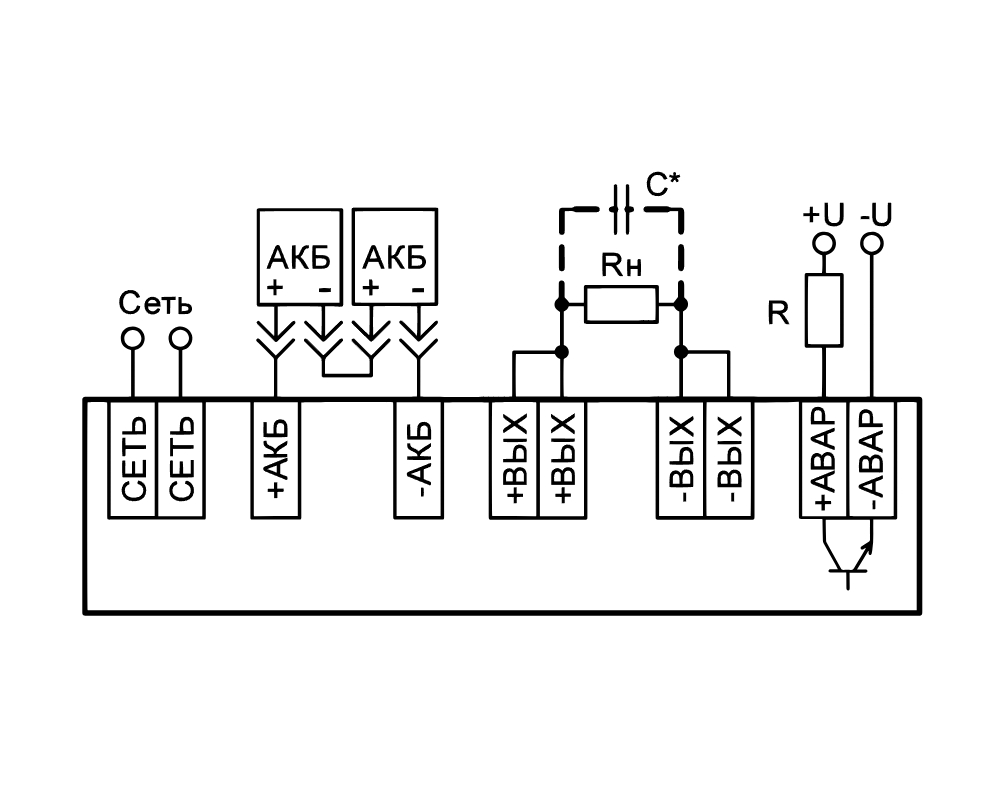

Подключение источника бесперебойного питания ИБП60БПодключение изделия должно производиться при отключенном сетевом напряжении в следующей последовательности:

• Подсоедините, соблюдая полярность, провода нагрузки к клеммам колодки ВЫХОД.
• Подсоедините, соблюдая фазировку, провода от источника сетевого электропитания к колодке СЕТЬ.
• Подключите цепи сигнализации к клеммам колодки АВАРИЯ.
• Разместите в удобном месте две аккумуляторные батареи 12 В (в комплект поставки не входят и приобретаются отдельно) и выполните, соблюдая полярность, их последовательное соединение, затем, соблюдая полярность, подключите их к клеммам колодки АКБ.
• Убедитесь в непрерывном свечении индикаторов АКБ и ВЫХОД и в наличии выходного напряжения в соответствии (рекомендуется проверить напряжение питания нагрузок цифровым мультиметром).
• Подайте сетевое напряжение, убедитесь в непрерывном свечении всех индикаторов и наличии выходного напряжения (рекомендуется проверить напряжение питания нагрузок цифровым мультиметром).
• Отключите сетевое напряжение, убедитесь, что изделие перешло в режим резервного питания нагрузки: индикатор СЕТЬ погас, индикаторы ВЫХОД и АКБ продолжают светиться непрерывно.
• Вновь подайте сетевое напряжение (индикатор СЕТЬ вновь должен светиться).

Режимы индикации и сигнализации

Напряжение питающей сети	АКБ		Нагрузка	Индикаторы			Дискретный выход АВАРИЯ
	Наличие	Состояние		ВЫХОД	АКБ	СЕТЬ	Нормально-замкнутый	Нормально-разомкнутый
Есть	Отсут­ствует	-	От холостого хода до номинальной	Светится	Погашен	Светится	Разомкнуты	Замкнуты
	Подключена	Клеммы АКБ переполюсованы		Светится	Мигает (двойными вспышками 1 раз в секунду)	Светится
		Заряжена полностью		Светится	Светится	Светится
			Перегрузка или КЗ	Мигает (1 раз в секунду)	Светится	Светится
		Заряжена не полностью	От холостого хода до номинальной	Светится	Мигает(1 раз в 5 секунд)	Светится
Нет	Подклю­чена	Заряжена полностью	От холостого хода до номинальной	Светится	Светится	Погашен	Замкнуты	Разомкнуты
		Заряжена примерно до 70 % емкости		Светится	Мигает (1 раз в 5 секунд)	Погашен
		Заряжена немного выше уровня, при котором производится отключение АКБ от нагрузки для предотвращения глубокого разряда		Светится	Мигает (1 раз в секунду)	Погашен
		Отключена от нагрузки для предотвращения глубокого разряда		Погашен	Мигает (1 раз в секунду)	Погашен

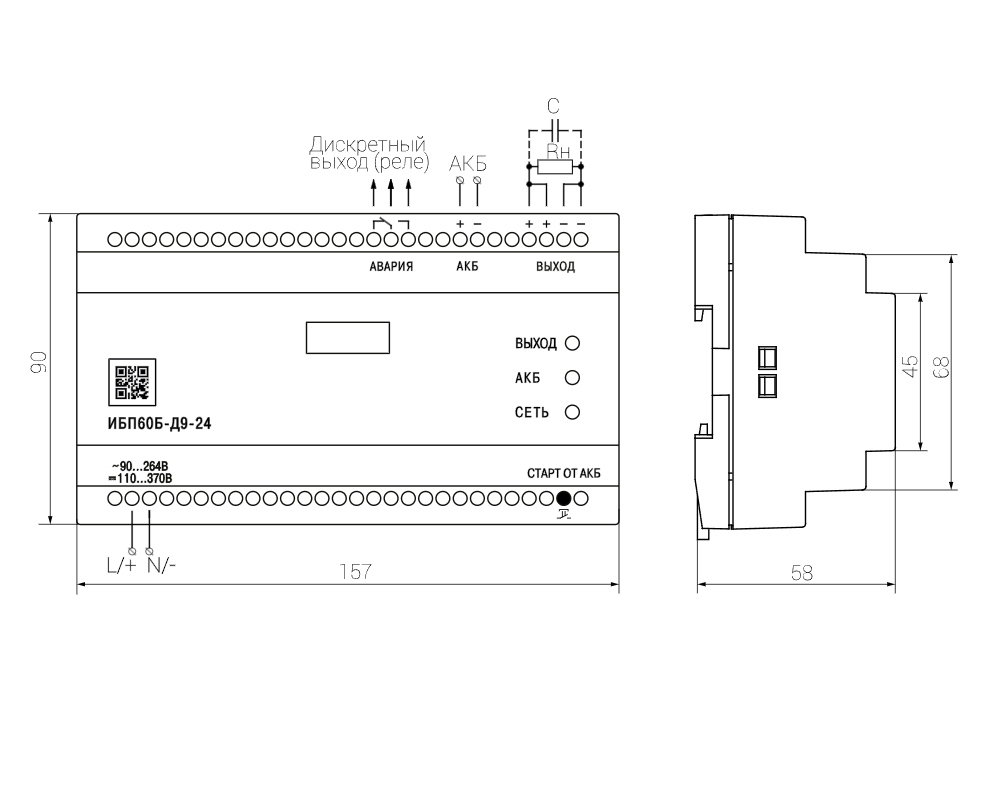

Массогабаритные характеристики

Параметр	Значение
Габаритные размеры Ш×Г×В, не более, мм	без упаковки	157×58×90
	в упаковке	166×98×70
Масса, не более, кг		0,5

Документация

Документация
Руководство по эксплуатации (краткое) ИБП60Б	pdf	584.32 kB
Сертификаты
Декларация о соответствии на ИБП60Б-Д9-24	zip	46.38 kB

Комплектность

• Прибор ИБП60Б-Д9-24
• Паспорт и руководство по эксплуатации
• Гарантийный талон
