INNOVARI Электродвигатели серии EL, EC, EG — трёхфазные асинхронные класс IE2

Преимущества электродвигателей INNOVARI серии EL, EC, EG

Класс энергоэффективности IE2 (со склада) Высокий КПД Уменьшенный нагрев Сервис-фактор 1,15 Увеличенный срок службы Запас по мощности 10-15%

Описание

• Алюминиевый корпус для типоразмеров 63-160, чугунный корпус для типоразмеров 180-315
• Напряжение питания 230/400В (схема подключения треугольник «∆» / звезда «Y»), 400/690В, частота 50/60 Гц
• Скорость вращения: 900 об./мин., 1400 об./мин., 2800 об./мин.
• Класс изоляции F (155 °С)
• Режим работы S1 (продолжительный)
• Степень защиты IP55 (пыле- влагозащищенный)
• Температурный диапазон окружающей среды: -20°С...+40°С
• Монтажное исполнение (со склада) В5, В14, возможна поставка в комплекте с лапами
• Встроенный термистор PTC в габаритах 160 и выше

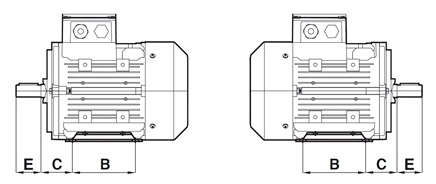

Подшипниковые щиты (как и сам корпус) выполнены симметрично для всех типоразмеров, что делает их взаимозаменяемыми. Клеммная коробка может быть расположена ближе к выходному валу или к кожуху крыльчатки, при этом размер C сохраняется.

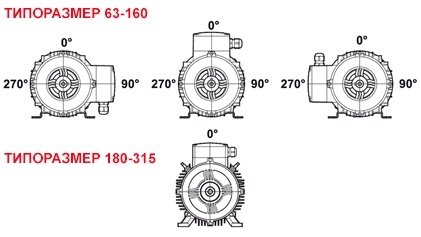

У электродвигателей типоразмеров 63-160 отверстия на корпусе для крепления лап расположены с трех сторон. Это позволяет осуществлять монтаж электродвигателя таким образом, чтобы клеммная коробка находилась с удобной стороны. По умолчанию клеммная коробка находится сверху. Электродвигатели типоразмеров 180-315 имеют фиксированную конструкцию лап.

Схема подключения

Электродвигатели должны быть подключены по схеме звезда «Y» или треугольник «∆» в соответствии с номинальным напряжением, указанным на их заводской табличке, и напряжением сети, к которой они будут подключены. При подключении к трехфазной сети 400В электродвигатели с напряжением питания 230/400В должны быть подключены по схеме звезда «Y», а электродвигатели с напряжением питания 400/690В – по схеме треугольник «∆».

Кодообразование

Кодообразование для электродвигателей серии EL, EC, EG

Размеры

Электродвигатели на лапах B3

Типоразме	Кол-во полюсор	D[1]в	E	L	AC	H[2]	HE	HD	F	GA	DB	C	ØK	B	BB	HA	AA	A	AB
063M	2-4-6	11	23	213	119	63	97	160	4	12,5	M4	40	7	80	104	3	18	100	115
071M	2-4-6	14	30	244	137	71	112	183	5	16	M5	45	7	90	110	3	19	112	128
080M	2-4-6	19	40	274	155	80	123	203	6	21,5	M6	50	10	100	122	3	25	125	148
090S	2-4-6	24	50	272	176	90	132	222	8	27	M8	56	10	100	126	4	27	140	167
090S	2-4-6	24	50	325	176	90	132	222	8	27	M8	56	10	100	151	4	27	140	167
090L	2-4-6	24	50	325	176	90	132	222	8	27	M8	56	10	125	151	4	27	140	167
100L	2-4-6	28	60	370,5	193	100	149	249	8	31	M10	63	12	140	170	4	31	160	192
112M	2-4-6	28	60	390	215	112	161	273	8	31	M10	70	12	140	177	4	36	190	217
132S	2-4-6	38	80	495	257	132	181	313	10	41	M12	89	12	140	212	5	34	216	254
132M	2-4-6	38	80	495	257	132	181	313	10	41	M12	89	12	178	212	5	34	216	254
160M	2-4-6	42	110	605	316	160	224	384	12	45	M16	108	14,5	210	323	15	65	254	295
160L	2-4-6	42	110	605	316	160	224	384	12	45	M16	108	14,5	254	323	15	65	254	295
180M	2-4-6	48	110	697	348	180	250	430	14	51,5	M16	121	14,5	241	319	15	50	279	326
180L	2-4-6	48	110	697	348	180	250	430	14	51,5	M16	121	14,5	279	319	15	50	279	326
200L	2-4-6	55	110	740	396	200	287	487	16	59	M20	133	18,5	305	350	18	62,5	318	381
225S	2	55	110	795	438	225	315,5	540,5	16	59	M20	149	18,5	286	370	20	70	356	428
	4-6	60	140	825					18	64
225M	2	55	110	795	438	225	315,5	540,5	16	59	M20	149	18,5	311	370	20	70	356	428
	4-6	60	140	825					18	64
250M	2	60	140	896	481	250	335	585	18	64	M20	168	24	349	420	32,5	80	406	490
	4-6	65								69
280S	2	65	140	1019,5	547	280	402	682	18	69	M20	190	24	368	500	36	121	457	558
	4-6	75							20	79,5
280M	2	65	140	1019,5	547	280	402	682	18	69	M20	190	24	419	500	36	121	457	558
	4-6	75							20	79,5
315S	2	65	140	1396,5	622	315	499	814	18	69	M20	216	28	406	648	50	137	508	623
	4-6	85	170						22	90
315M	2	65	140	1396,5	622	315	499	814	18	69	M20	216	28	457	648	50	137	508	623
	4-6	85	170						22	90
315L	2	65	140	1396,5	622	315	499	814	18	69	M20	216	28	508	648	50	137	508	623
	4-6	85	170						22	90

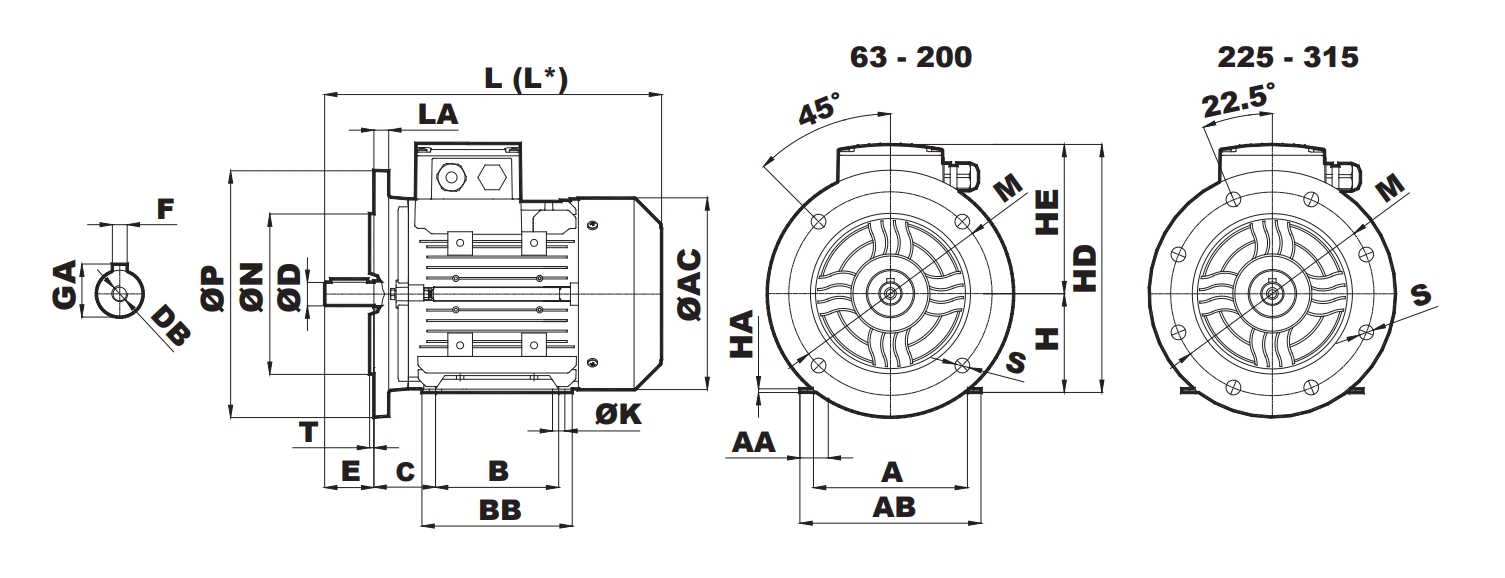

Электродвигатели с малым фланцем B14

Типор	Кол-во полюсовазмер	D[1]	N[2]	P	E	T	LA	L	L*	AC	S	M	H[3]	HE	HD	F	GA	DB	C	ØK	B	BB	HA	AA	A	AB
063M	2-4-6	11	60	90	23	2,5	10	213	292	119	M5	75	63	97	160	4	12,5	M4	40	7	80	104	3	18	100	115
071M	2-4-6	14	70	105	30	2,5	12	244	336	137	M6	85	71	112	183	5	16	M5	45	7	90	110	3	19	112	128
080M	2-4-6	19	80	118,5	40	3	12	274	374	155	M6	100	80	123	203	6	21,5	M6	50	10	100	122	3	25	125	148
090S	2-4-6	24	95	136,5	50	3	15	272	407	176	M8	115	90	132	222	8	27	M8	56	10	100	126	4	27	140	167
090L	2-4-6	24	95	136,5	50	3	15	325	432	176	M8	115	90	132	222	8	27	M8	56	10	125	151		27	140	167
100L	2-4-6	28	110	159,5	60	3,5	17	370,5	479	193	M8	130	100	149	249	8	31	M10	63	12	140	170	4	31	160	192
112M	2-4-6	28	110	159,5	60	3,5	17	390	507	215	M8	130	112	161	273	8	31	M10	70	12	140	177	4	36	190	217
132S	2-4-6	38	130	200	80	3,5	20	495	612	257	M10	165	132	181	313	10	41	M12	89	12	140	212	4	34	216	254
132M	2-4-6	38	130	200	80	3,5	20	495	612	257	M10	165	132	181	313	10	41	M12	89	12	178	212	5	34	216	254
160M	2-4-6	42	180	250	110	4	23	605	810	316	M12	215	160	224	384	12	45	M16	108	14,5	210	323	155	65	254	295
160L	2-4-6	42	180	250	110	4	23	605	810	316	M12	215	160	224	384	12	45	M16	108	14,5	254	323	15	65	254	295

Электродвигатели с большим фланцем B5

Типор	Кол-во полюсовазмер	D[1]	E	N[2]	P	T	LA	L	L*	AC	S	M	H[3]	HE	HD	F	GA	DB	C	ØK	B	BB	HA	AA	A	AB
063M	2-4-6	11	23	95	140	3	8	213	292	119	10	115	63	97	160	4	12,5	M4	40	7	80	104	3	18	100	115
071M	2-4-6	14	30	110	160	3,5	8	244	336	137	10	130	71	112	183	5	16	M5	45	7	90	110	3	19	112	128
080M	2-4-6	19	40	130	200	3,5	12	274	374	155	12	165	80	123	203	6	21,5	M6	50	10	100	122	3	25	125	148
090S	2-4-6	24	50	130	200	3,5	12	272	407	176	12	165	90	132	222	8	27	M8	56	10	100	126	4	27	140	167
090L	2-4-6	24	50	130	200	3,5	12	325	432	176	12	165	90	132	222	8	27	M8	56	10	125	151	4	27	140	167
100L	2-4-6	28	60	180	250	4	15	370,5	479	193	14,5	215	100	149	249	8	31	M10	63	12	140	170	4	31	160	192
112M	2-4-6	28	60	180	250	4	15	390	507	215	14,5	215	112	161	273	8	31	M10	70	12	140	177	4	36	190	217
132S	2-4-6	38	80	230	300	4	20	495	612	257	14,5	265	132	181	313	10	41	M12	89	12	140	212	5	34	216	254
132M	2-4-6	38	80	230	300	4	20	495	612	257	14,5	265	132	181	313	10	41	M12	89	12	178	212	5	34	216	254
160M	2-4-6	42	110	250	350	5	20	605	810	316	18,5	300	160	224	384	12	45	M16	108	14,5	210	323	15	65	254	295
160L	2-4-6	42	110	250	350	5	20	605	810	316	18,5	300	160	224	384	12	45	M16	108	14,5	254	323	15	65	254	295
180M	2-4-6	48	110	250	350	5	14	697	899	348	18,5	300	180	250	430	14	51,5	M16	121	14,5	241	319	15	50	279	326
180L	2-4-6	48	110	250	350	5	14	697	899	348	18,5	300	180	250	430	14	51,5	M16	121	14,5	279	319	15	50	279	326
200L	2-4-6	55	110	300	400	5	14	740	965	396	18,5	350	200	287	487	16	59	M20	133	18,5	305	350	18	62,5	318	381
225S	2	55	110	350	450	5	20	795	999	438	18,5	400	225	315,5	540,5	16	59	M20	149	18,5	286	370	20	70	356	428
	4-6	60	140					825	1029							18	64
225M	2	55	110	350	450	5	20	795	999	438	18,5	400	225	315,5	540,5	16	59	M20	149	18,5	311	370	20	70	356	428
	4-6	60	140					825	1029							18	64
250M	2	60	140	450	550	5	20	896	1108	481	18,5	500	250	335	585	18	64	M20	168	24	349	420	32,5	80	406	490
	4-6	65															69
280S	2	65	140	450	550	5	20	1019,5	1245	547	18,5	500	280	402	682	18	69	M20	190	24	368	500	36	121	457	558
	4-6	75														20	79,5
280M	2	65	140	450	550	5	20	1019,5	1245	547	18,5	500	280	402	682	18	69	M20	190	24	419	500	36	121	457	558
	4-6	75														20	79,5
315S	2	65	140	550	660	6	25	1396,5	1529	622	24	600	315	499	814	18	69	M20	216	28	406	648	50	137	508	623
	4-6	85	170													22	90
315M	2	65	140	550	660	6	22	1396,5	1529	622	24	600	315	499	814	18	69	M20	216	28	457	648	50	137	508	623
	4-6	85	170													22	90
315L	2	65	140	550	660	6	22	1396,5	1529	622	24	600	315	499	814	18	69	M20	216	28	508	648	50	137	508	623
	4-6	85	170													22	90

Характеристики

• Электродвигатели 2800 об./мин ().
• Электродвигатели 1400 об./мин ().
• Электродвигатели 900 об./мин ().

ДОКУМЕНТАЦИЯ

• Паспорт трехфазные асинхронные электродвигатели INNOVARI серии EL, EC, EG ()
