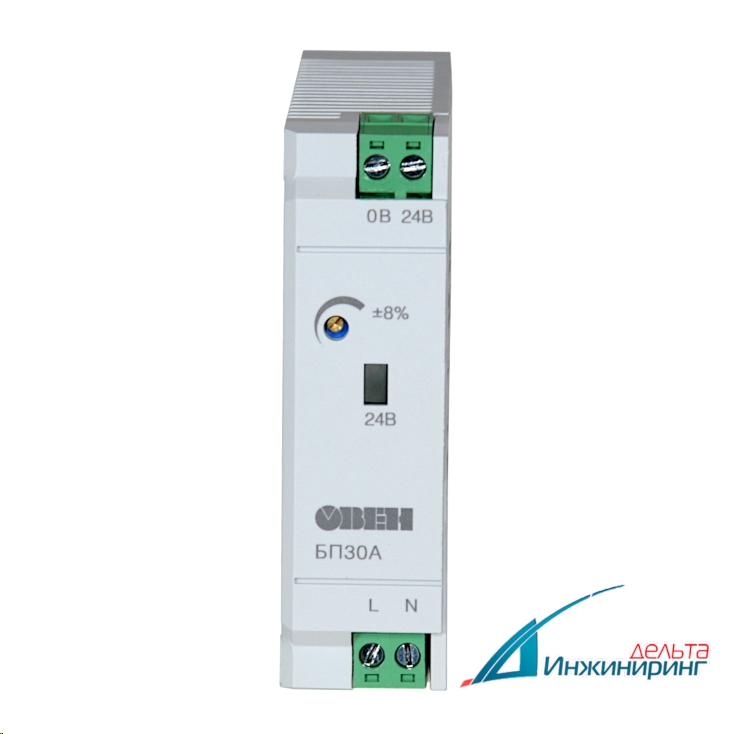

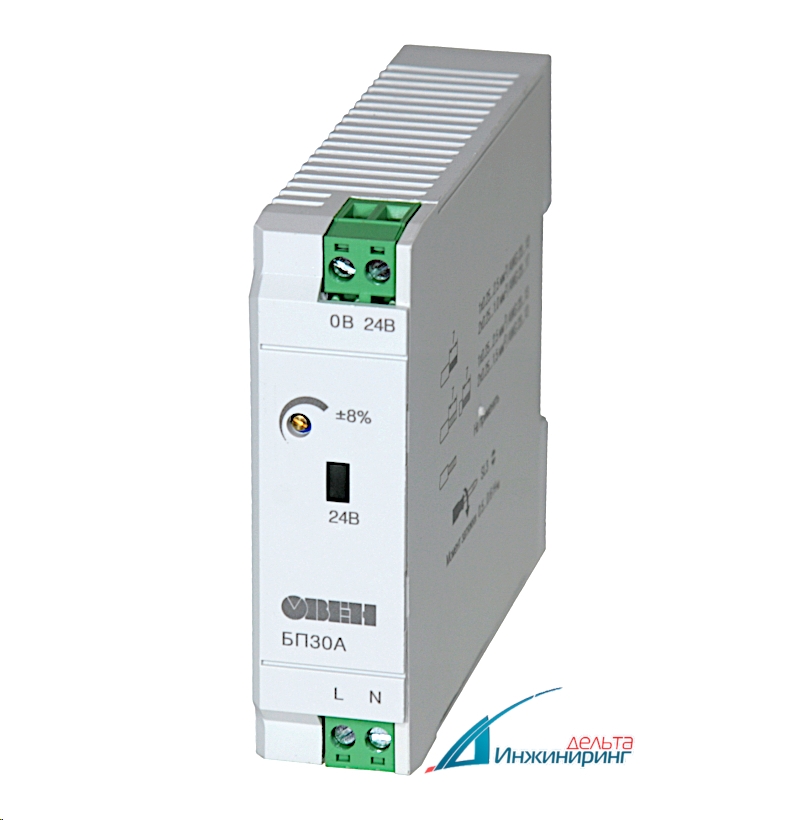

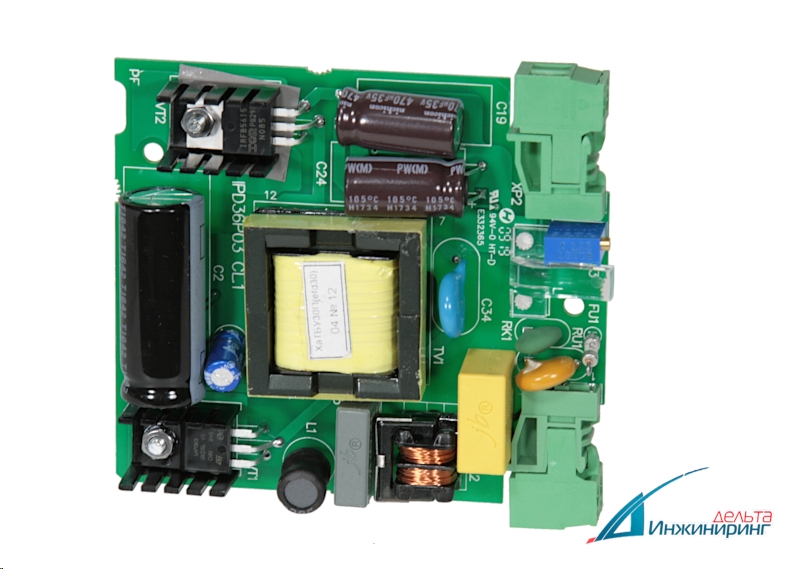

Блоки питания ОВЕН БП30А, БП30А-С и БП60А предназначены для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуются к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса БП30А, БП30А-С – 22 мм, БП60А – 35 мм.
Особенности и преимущества
- Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус (ширина 22 и 35 мм).
- Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
- Исполнения для обычного (-20…+50 ºС) и расширенного (-40…+70 ºС) климатических диапазонов.
- Регулировка выходного напряжения: ±8 %.
- Минимальный уровень пульсаций (менее 0,5 %).
- Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.
Примеры применения
Установка компактного блока питания в готовые решения, например, вендинговое оборудование, торговые автоматы и т.п.
Размещение в шкафу управления обычных и компактных блоков питания. Для сравнения: в стандартный шкаф шириной 300 мм помещается максимум 5 блоков питания БП30Б или 13 компактных БП30А
Технические характеристики
|
Наименование |
Значение |
|||||||
|
БП30А-12 |
БП30А-24 |
БП30А-12С |
БП30А-24С |
БП60А-12 |
БП60А-24 |
|||
|
Выходные параметры |
||||||||
|
Номинальное напряжение |
12 В |
24 В |
12 В |
24 В |
12 В |
24 В |
||
|
Номинальный ток |
2,5 А |
1,25 А |
2,5 А |
1,25 А |
5А |
2,5А |
||
|
Номинальная мощность |
30 Вт |
60 Вт |
||||||
|
Подстройка выходного напряжения |
±8 % |
|||||||
| Допустимое отклонение напряжения, в том числе: | 2 % | |||||||
|
±0,5 % | |||||||
|
±0,5 % | |||||||
|
±0,015 %/°С |
|||||||
| Размах напряжения шума и пульсаций (межпиковое), не более: | ||||||||
|
50 мВ |
30 мВ |
60 мВ |
|||||
|
120 мВ | 60 мВ | 120 мВ | |||||
|
Входные параметры |
||||||||
|
Напряжение питания переменного тока |
85…264 В (номинальные значения – 120 и 230 В) |
|||||||
|
Частота переменного тока |
45…65 Гц |
|||||||
|
Напряжение питания постоянного тока |
110…370 В |
|||||||
|
Номинальный ток потребления, не более |
0,5 А |
|||||||
|
Пусковой ток, не более |
25 А |
30 А |
||||||
|
КПД при номинальной нагрузке, не менее* |
80 % |
85 % |
80 % |
85 % |
85 |
|||
|
Защиты |
||||||||
|
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока |
104…116 % от Iном |
|||||||
|
Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения |
150 % от Uном |
|||||||
|
Безопасность и ЭМС |
||||||||
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 |
N2 |
|||||||
|
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013 |
Критерий качества А |
|||||||
|
Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3 |
Класс Б |
|||||||
|
Степень защиты по ГОСТ 14254-2015 |
IP20 |
|||||||
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 |
II |
|||||||
|
Изоляция по ГОСТ 12.2.091-2012 |
Усиленная |
|||||||
|
Категория перенапряжения по ГОСТ Р 50571.19-2000 |
II |
|||||||
|
Степень загрязнения по ГОСТ Р 50030.1-2000 |
2 |
|||||||
| Электрическая прочность изоляции: | ||||||||
|
3000 В |
|||||||
|
1500 В | |||||||
|
Сопротивление изоляции (вход-выход-корпус) при 500 В |
20 МОм |
|||||||
|
Окружающая среда |
||||||||
|
Рабочий диапазон температур окружающей среды |
-20…+50 °С |
-40…+70 °С |
-20…+50 °С |
|||||
|
Температура хранения и транспортирования |
-50…+80 °С |
|||||||
|
Прочее |
||||||||
|
Срок эксплуатации |
10 лет |
|||||||
|
Срок гарантийного обслуживания |
2 года |
|||||||
|
Средняя наработка на отказ |
50 000 ч |
|||||||
|
Масса, не более |
0,3 кг |
|||||||
|
Возможность последовательного соединения |
Есть |
|||||||
|
Возможность параллельного соединения |
Есть |
|||||||
|
Тип автоматического выключателя |
6 А, тип С или 10 А, тип B |
|||||||
|
* При номинальных значениях входного напряжения в нормальных условиях. |
||||||||
Функциональные возможности
Защита от перегрева (диапазон рабочих температур)
Применение блоков питания БП30А, БП30А-С и БП60А допускается только при температурах окружающей среды, выделенных на графике затемнением.

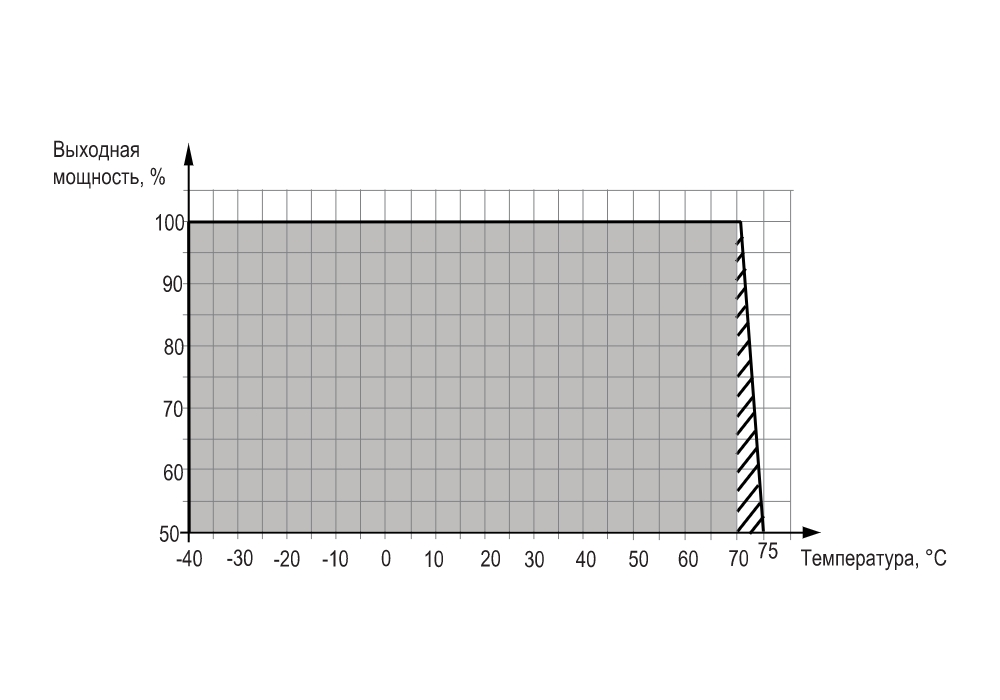

График зависимости выходной мощности блока питания от температуры окружающей среды БП30А-хС

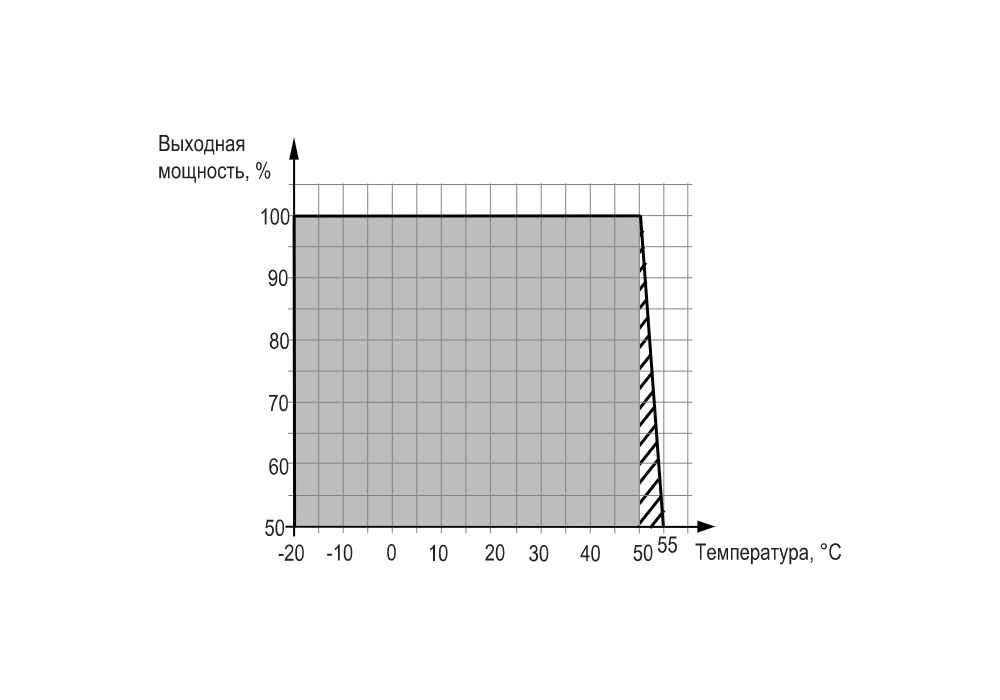

График зависимости выходной мощности блока питания от температуры окружающей среды БП30А-х и БП60А-х
Защита по перегрузке типа «ограничение выходного тока»
Блоки питания БП30А, БП60А автоматически ограничивают выходной ток в диапазоне 110±5 % от номинального.

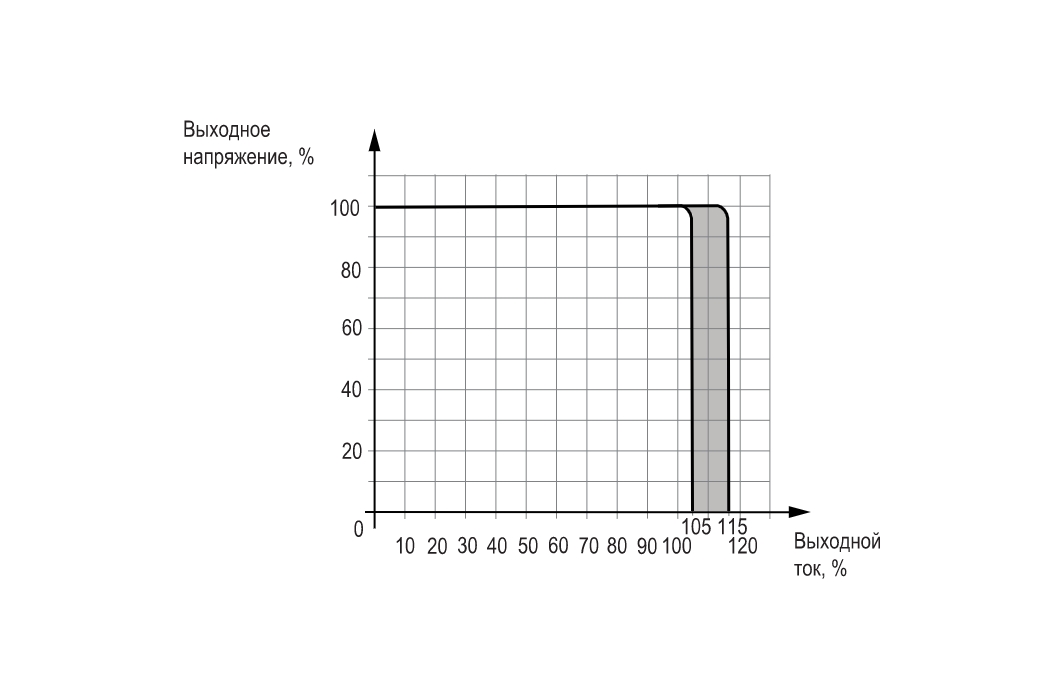

Ограничение выходного тока с помощью БП30А, БП60А
КПД

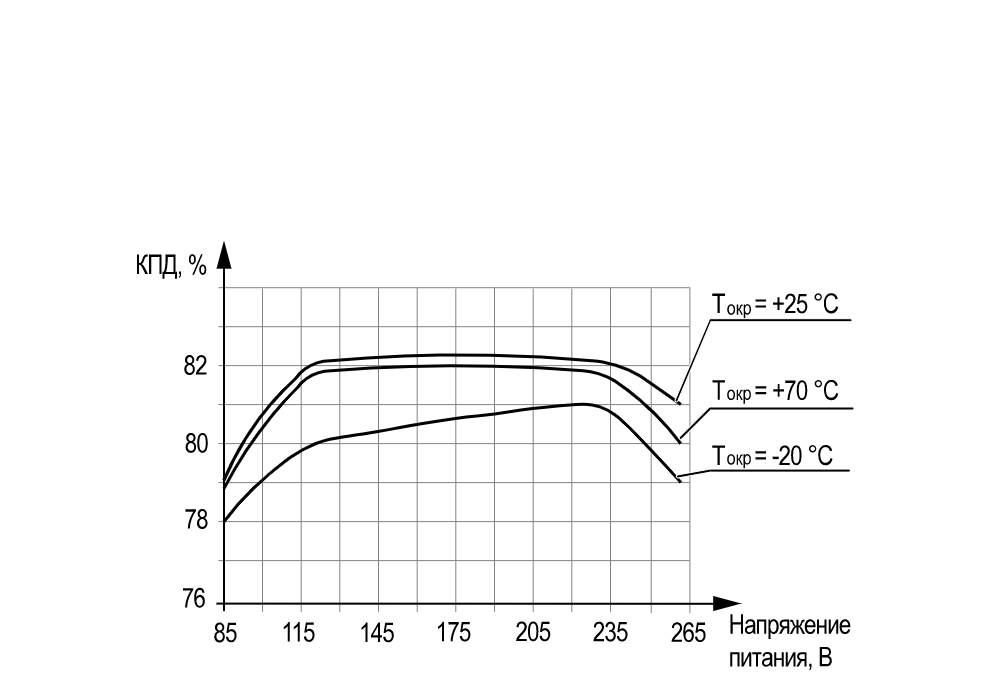

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-12

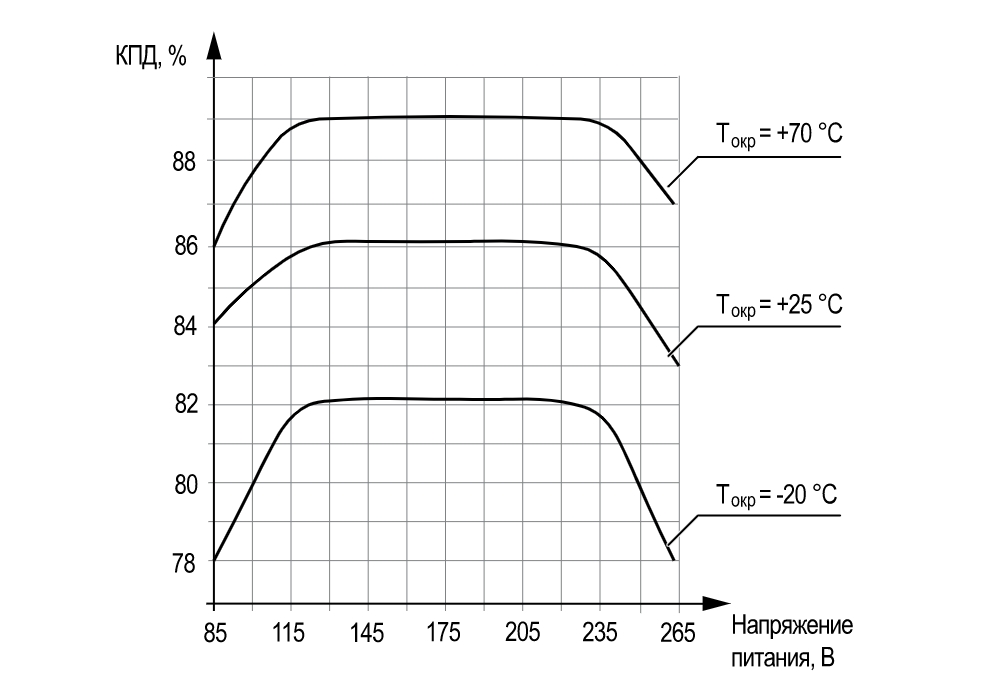

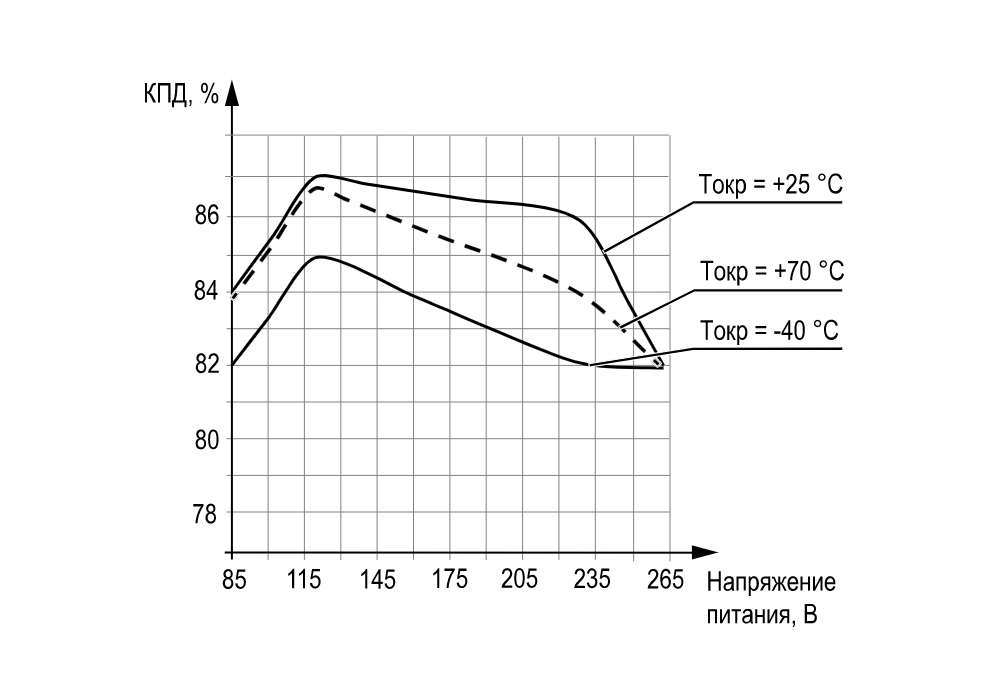

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-24

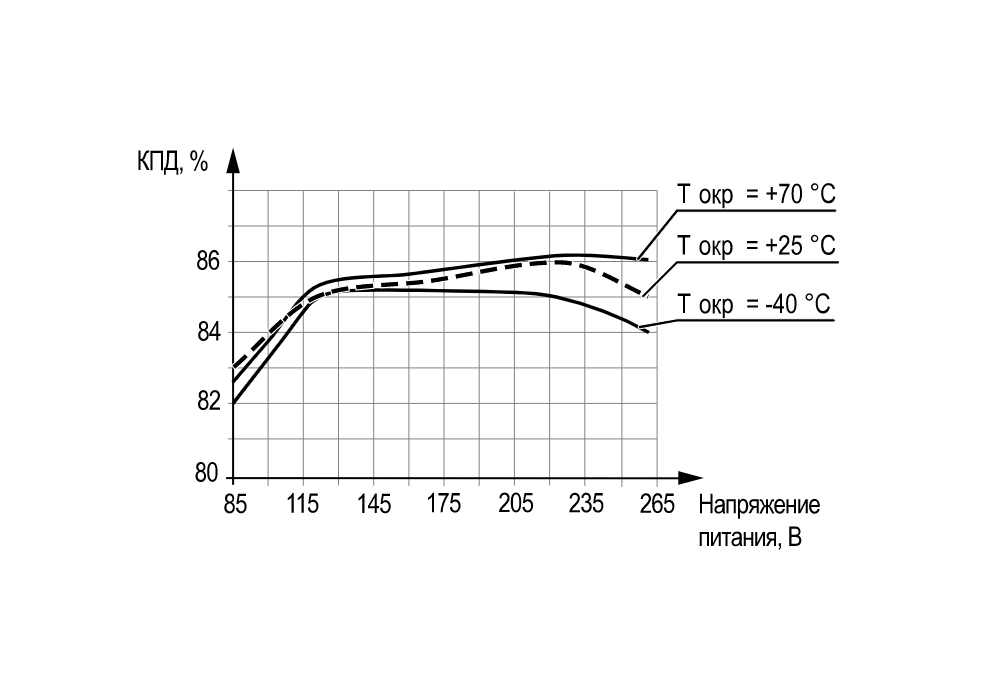

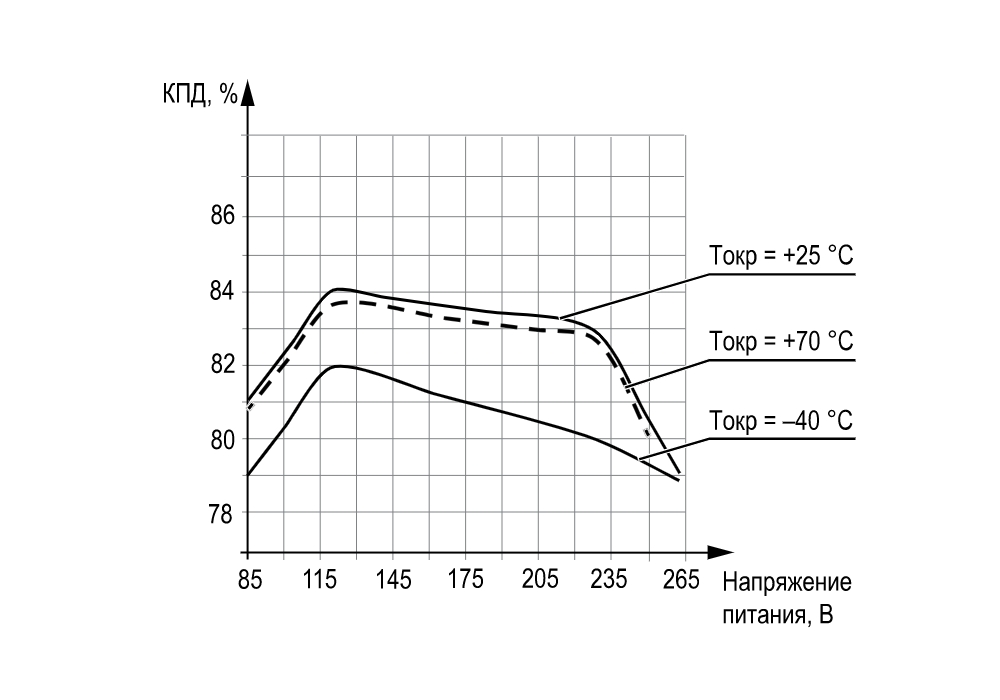

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-12С

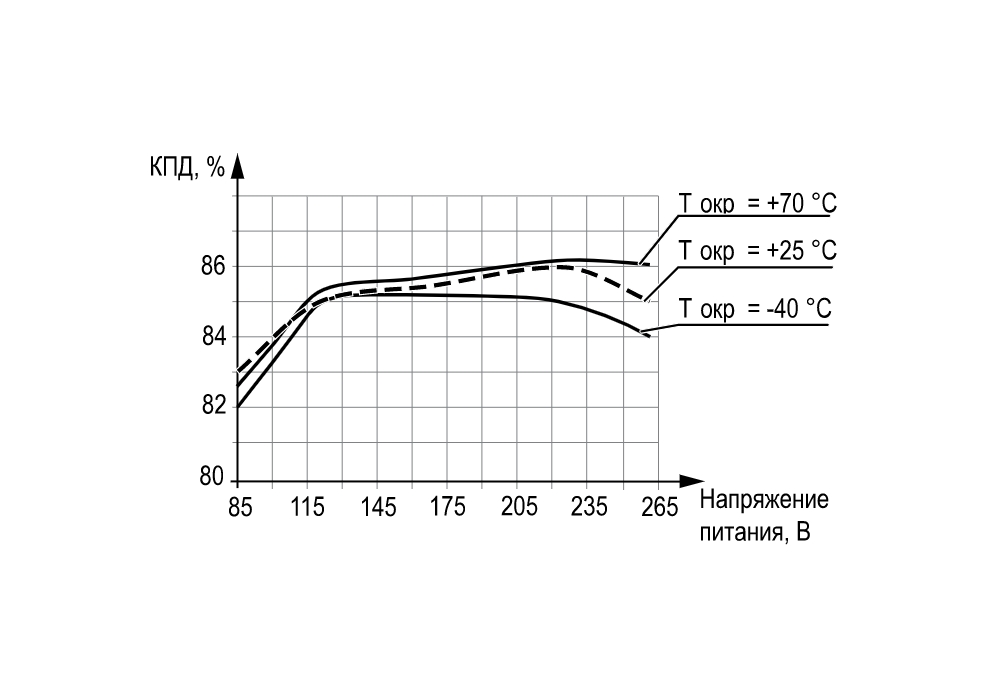

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-24С
График зависимости КПД от напряжения питания и температуры окружающей среды БП60А-12
График зависимости КПД от напряжения питания и температуры окружающей среды БП60А-24

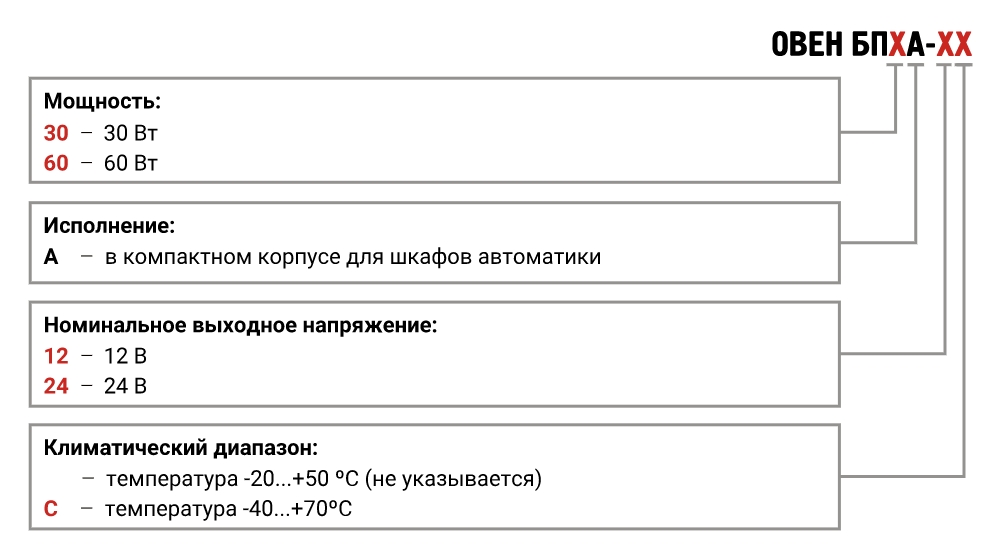

Модификации
Схемы подключения и габаритные размеры

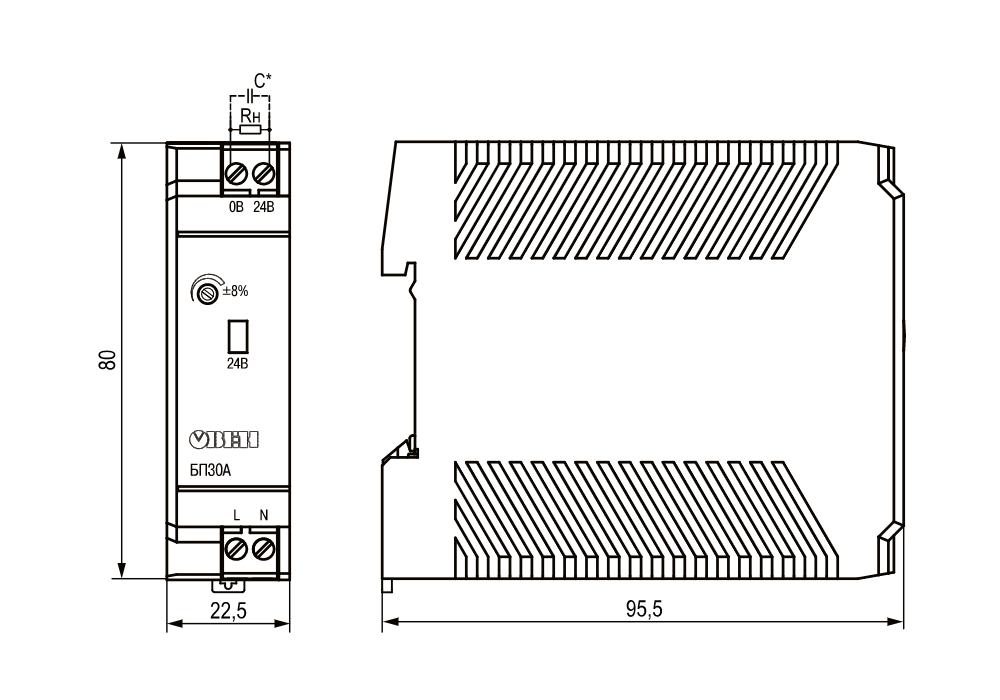

Габаритные размеры БП30А

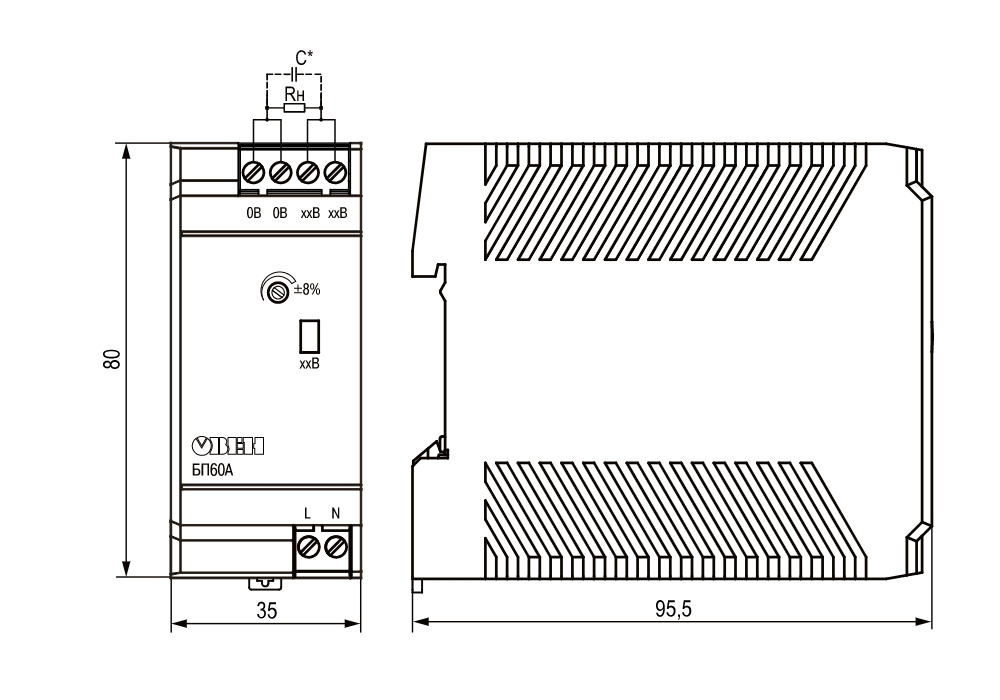

Габаритные размеры БП60А

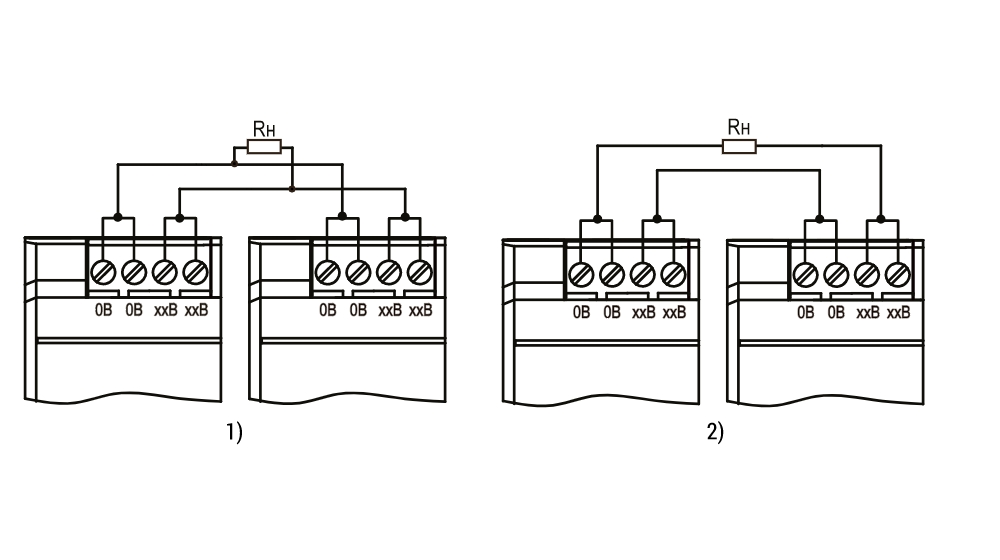

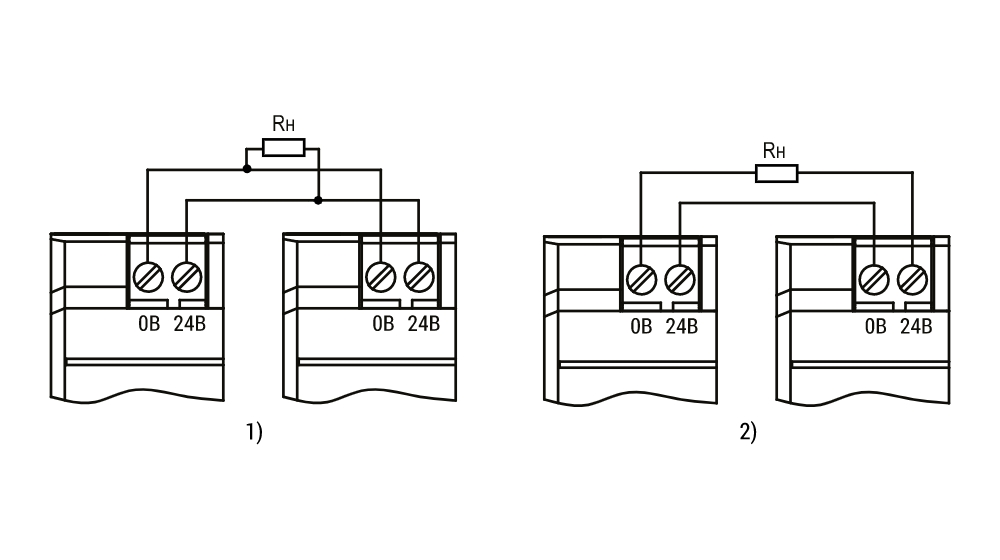

Параллельное (1) и последовательное (2) подключение блока питания БП30А
Последовательное и параллельное подключение блоков питания БП60А
Комплектация
- Прибор
- Паспорт и гарантийный талон
- Краткое руководство
- Результаты индивидуальных стендовых испытаний
Примеры результатов индивидуальных стендовых испытаний

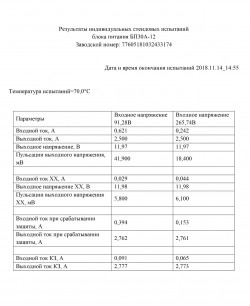

Пример индивидуальных стендовых испытаний блока питания БП30А-12
Пример индивидуальных стендовых испытаний блока питания БП30А-24
