ОВЕН БП30Б-С, БП60Б-С, БП120Б-C — блоки питания для тяжелых условий эксплуатации

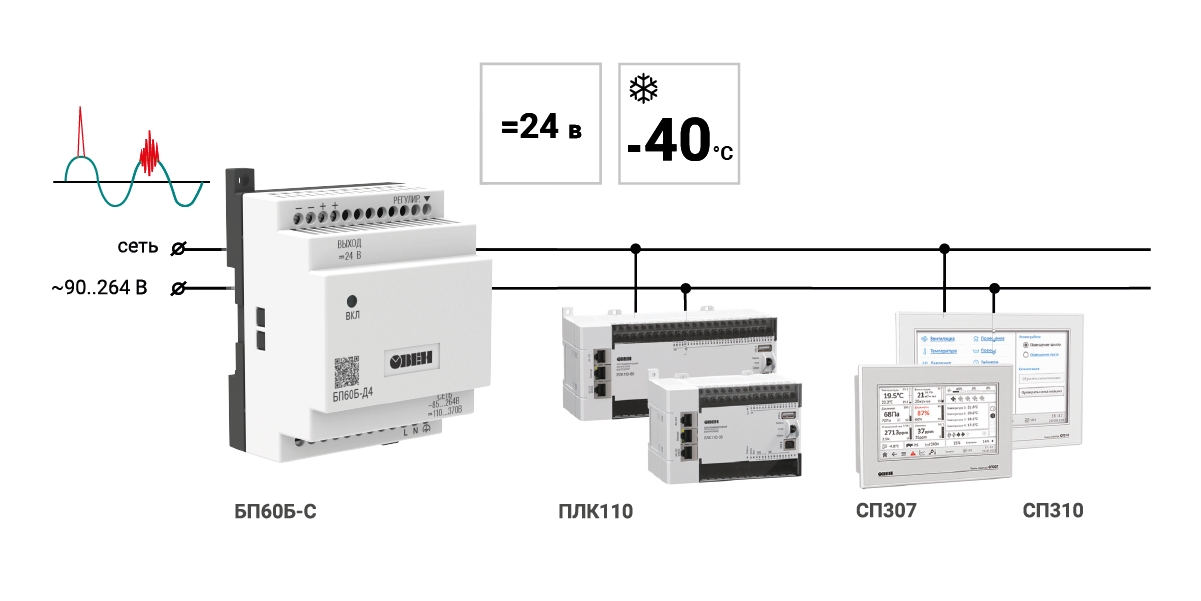

Блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств.Преимущества блоков питания для тяжелых условий эксплуатации ОВЕН БП30Б-С, БП60Б-С, БП120Б-C:

• Сохраняют стабильное выходное напряжение и 100 % выходной мощности в широком диапазоне температур: от -40 до +70 °С.
• Выдерживают перегрузку по току до 110 %.
• Имеют низкий уровень пульсаций выходного напряжения (< 0,5 % Uвых).
• Обеспечивают высокий КПД (более 85 %).
• Защищают от КЗ в цепях 24 В постоянного тока.
• Не требует дополнительного охлаждения.

Современная схемотехника обеспечивает максимально эффективное отведение тепла при работе в условиях высоких и низких температур. Выпускаются в пластиковых корпусах с креплением на DIN-рейку. Все компоненты блоков питания БПхБ-С протестированы на устойчивую работу в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.

Основные функции

• Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
• Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
• Успешный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.д.).
• Защита от перенапряжения и импульсных помех на входе.
• Защита от перегрузки, короткого замыкания и перегрева.
• Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
• Индикация о наличии напряжения на выходе.

Система контроля и регулирования температуры

Технические характеристики

Параметр	Значение
Входное напряжение:
– переменного тока	90...264 В
– постоянного тока	110...370 В
Частота входного переменного напряжения	47...63 Гц
Коррекция выходного напряжения	22...26 В
Нестабильность выходного напряжения при изменении напряжения питания	±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imaxдо Imax	±0,25 %
Электрическая прочность изоляции:
– вход – выход (действующее значение)	3 кВ
– вход – корпус (действующее значение)	1,5 кВ
Коэффициент полезного действия	Не менее 85 %
Степень защиты корпуса (со стороны передней панели)	IP20

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха	–40...+70 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %

Электрические характеристики

Модификация прибора	Мощность, Вт	Выходное напряжение, В	Макс. выходной ток, А	Амплитуда пульсациивыходного напряжения, мВ
БП30Б-Д3-24C	30	24	1,25	120
БП60Б-Д4-24C	60	24	2,5	120
БП120Б-Д9-24C	120	24	5	120

Функциональные возможности

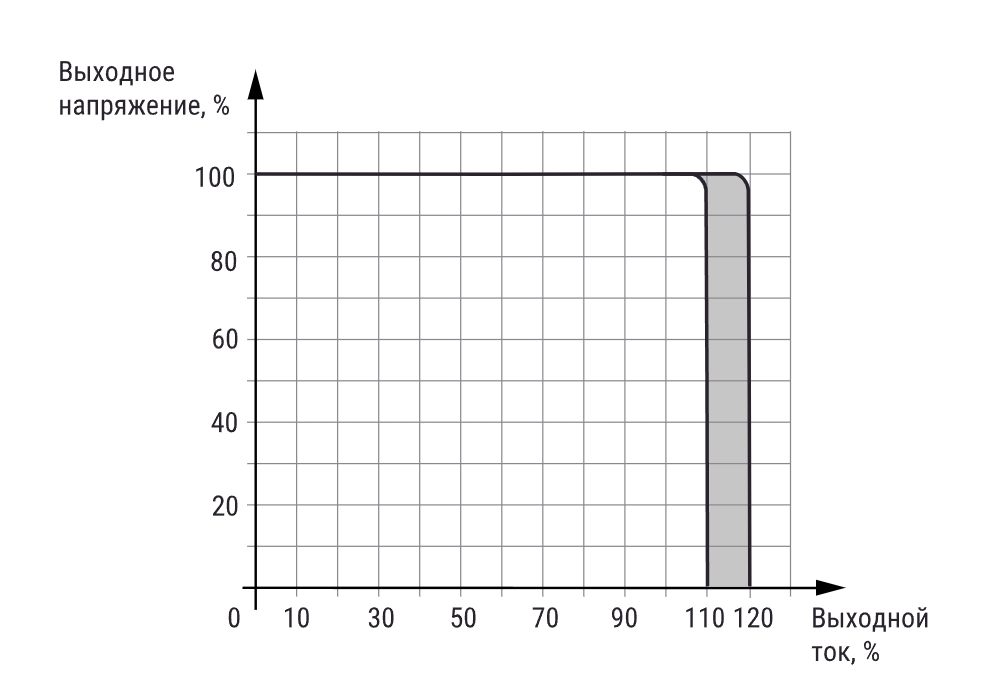

Защита по перегрузке типа «ограничение выходного тока»

Защита от короткого замыкания

При возникновении короткого замыкания блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-С, уходят в режим «отсечки» до восстановления.

Защита от перегрева

При перегреве блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-С уходят в режим «отсечки».График снижения мощности ОВЕН БП30Б-С, БП60Б-С, БП120Б-С в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.

Модификации

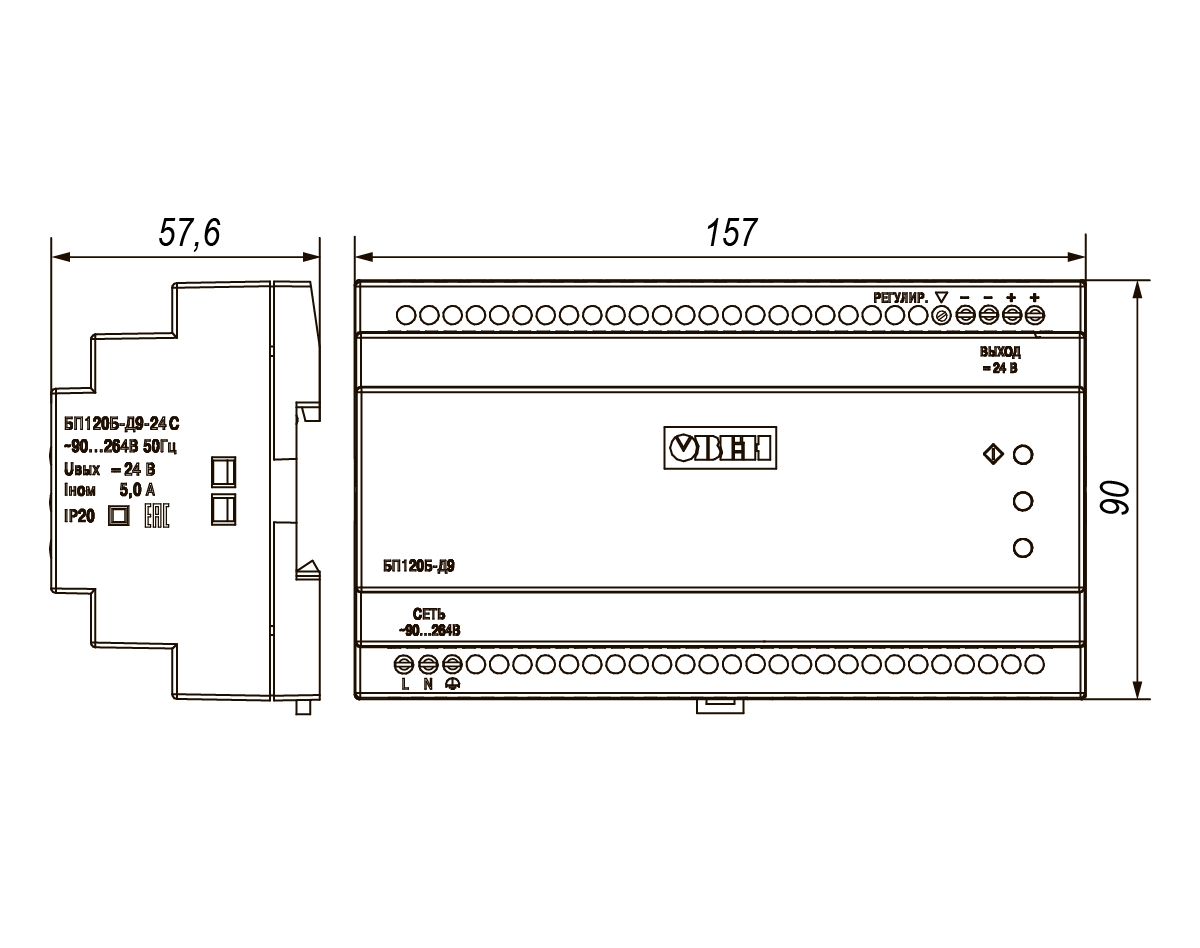

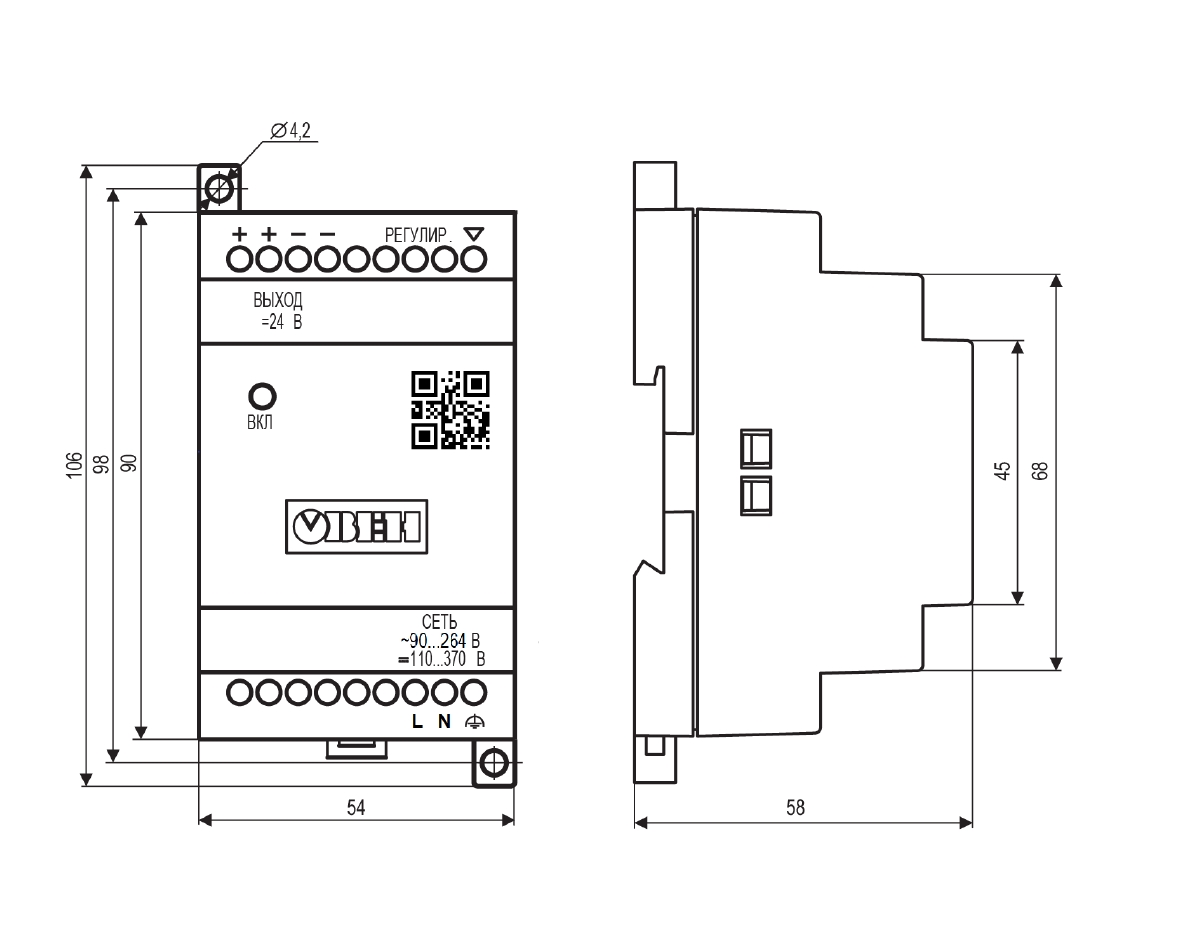

Габаритные и установочные размеры

Массогабаритные характеристики блоков питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-C

Блок питания	Габаритные размеры (Ш×В×Г), мм	Масса, кг
БП30Б-С	54×90×58	0,2
БП60Б-С	72×90×58	0,4
БП120Б-С	157×90×59,6	0,5

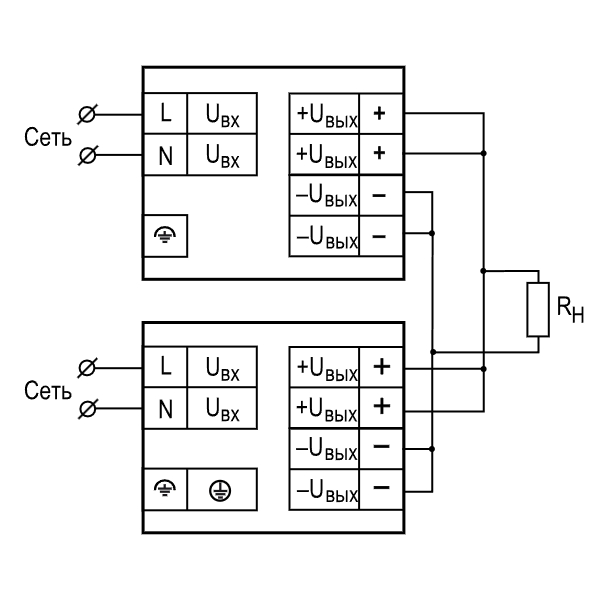

Схемы подключения

Примечание.Если длина проводов между блоком и нагрузкой более 1 м, и на входе нагрузки отсутствуют входные конденсаторы, рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением ≥ 1,5 Uвых применяемого блока.

Документация

Документация
Руководство по эксплуатации (краткое) БП30Б-Д3-24C	pdf	466.71 kB
Руководство по эксплуатации (краткое) БП60Б-Д4-24C	pdf	547.06 kB
Руководство по эксплуатации (краткое) БП120Б-Д9-24С	pdf	2.04 MB
Сертификаты
Декларация о соответствии на БП12-120	zip	0.93 MB
Сертификат промышленной безопасности на БП15-120	zip	1.13 MB

Комплектность

• Прибор
• Фиксатор
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Результаты индивидуальных стендовых испытаний (см. ниже пример)

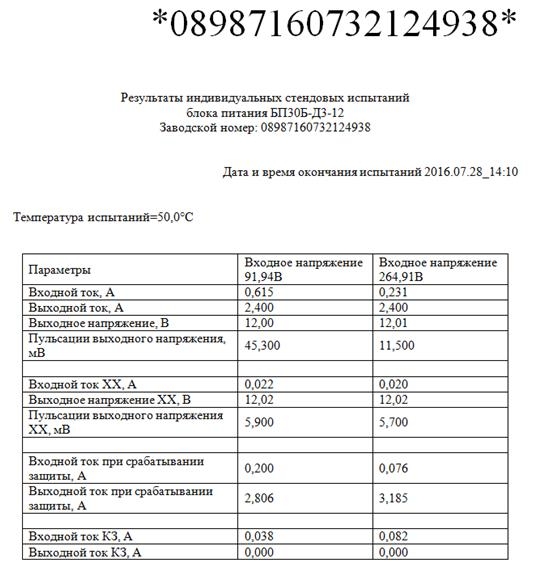

Пример результатов индивидуальных стендовых испытаний
