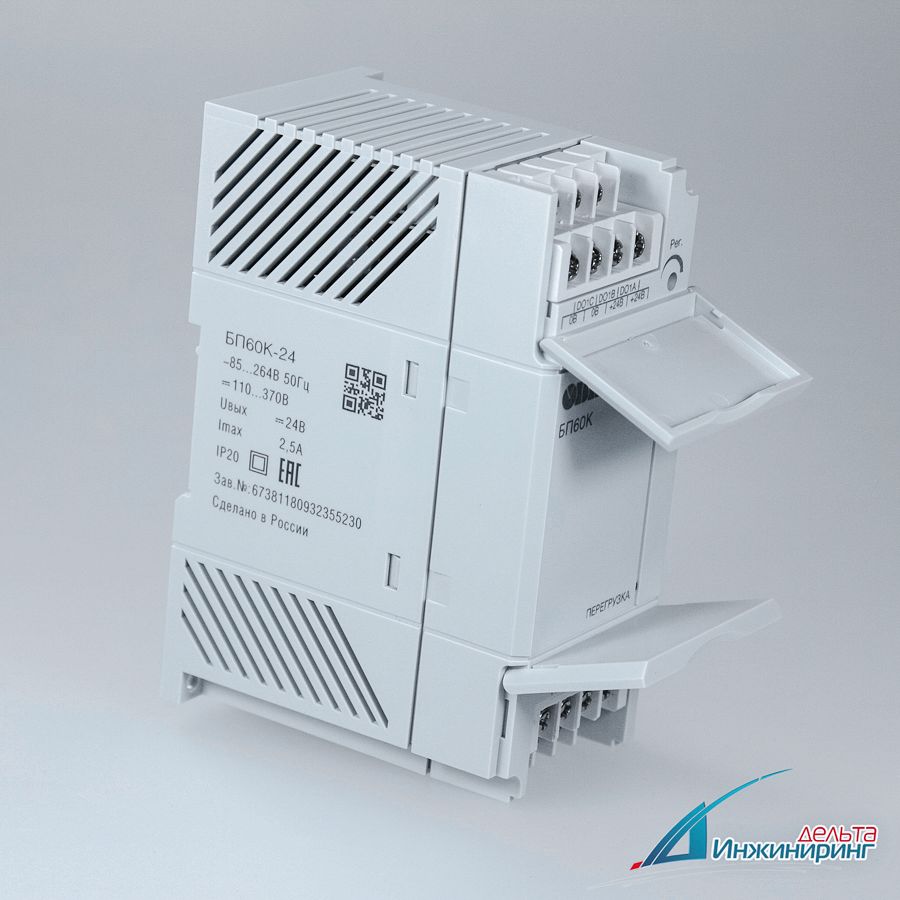

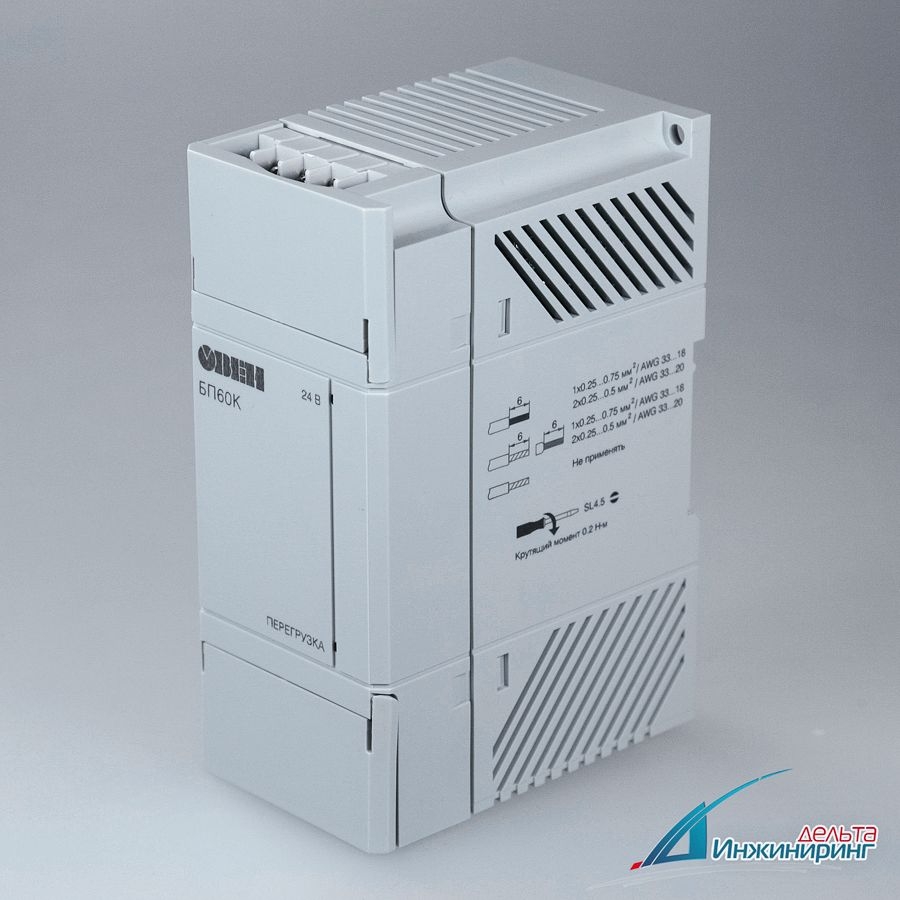

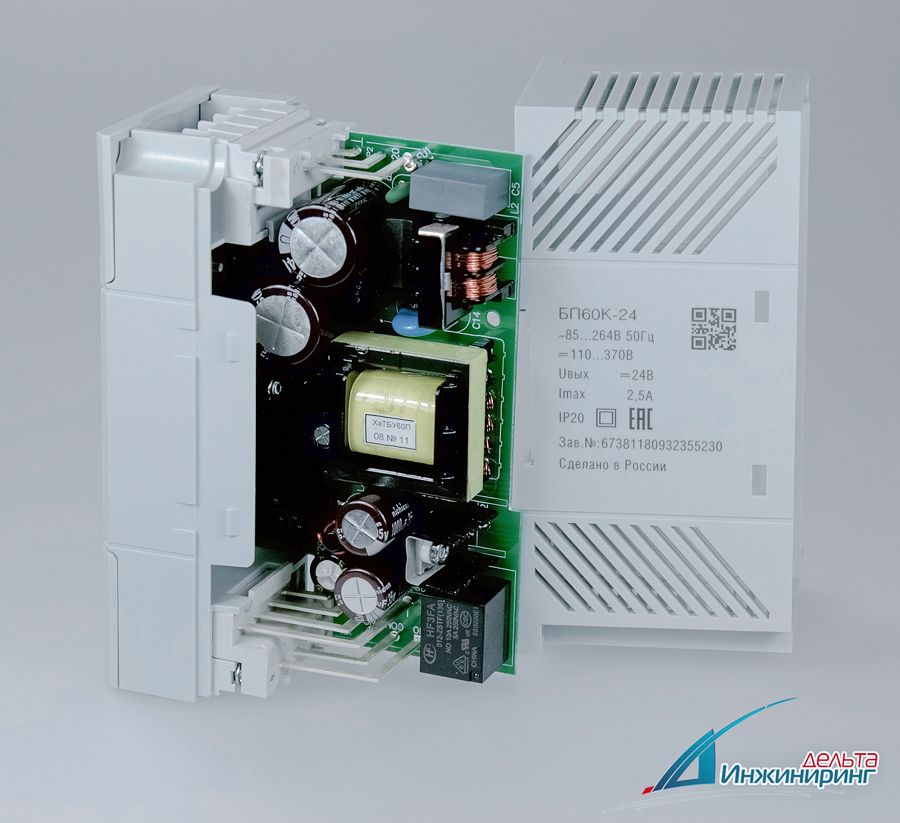

ОВЕН БП60К — блок питания для ПЛК и ответственных применений

Блок питания ОВЕН БП60К предназначен для питания стабилизированным напряжением 24 В свободно программируемых контроллеров ОВЕН ПЛК и модулей ввода/вывода с Ethernet ОВЕН Мх210. Компактное исполнение и широкий функционал позволяют эффективно применять его и совместно с другими приборами.

Особенности и преимущества

• Встроенное выходное реле для передачи состояния БП устройству верхнего уровня или сигнализации (DC OK).
• Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
• Регулировка выходного напряжения: 8 %.
• Расширенный климатический диапазон: -40+70 С без снижения рабочих характеристик.
• Высокая стабильность выходного напряжения (допустимое отклонение менее 2 %).
• Минимальный уровень пульсаций (менее 0,5 %).
• Гарантированная защита блока питания и нагрузки (от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске).
• Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).

Примеры применения

Питание ПЛК с резервированием и сигнализацией состояния питания по каждой из фаз

Питание ПЛК с резервированием и удаленным контролем состояния питания в SCADA или OwenCloud

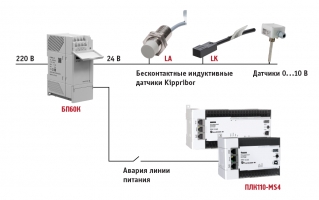

Сигнализация наличия питания для датчиков и актуаторов в ответственных применениях

Технические характеристики

Параметр		Значение
Выходные параметры	Номинальное напряжение, В	24
	Номинальный ток, А	2,5
	Номинальная мощность, Вт	60
	Подстройка выходного напряжения, %	8
	Допустимое отклонение напряжения, %	2
	Нестабильность выходного напряжения от входного напряжения, %	0,5
	Нестабильность выходного напряжения от выходного тока, %	0,25
	Коэффициент температурной нестабильности, %/	0,015
	Размах напряжения шума и пульсаций (межпиковое), мВ, не более	120
Входные параметры	Напряжение питания переменного тока, В	85
	Частота переменного тока, Гц	45
	Напряжение питания постоянного тока, В	110
	Номинальный ток потребления, не более, А	1,25
	Пусковой ток, не более, А	36
	КПД при номинальной нагрузке, %, не менее	85
Защиты	Тип защиты от перегрузки - порог ограничения выходного тока, % от Iном	104
	Тип защиты от перенапряжения - порог ограничения выходного напряжения, % от Uном	150
Безопасность и ЭМС	Устойчивость к механическим воздействиям по ГОСТ Р 52931	N2
	Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4	критерий качества А
	Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009	класс Б
	Степень защиты по ГОСТ 14254-96	IP20
	Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012	II
	Изоляция по ГОСТ 12.2.091-2012	усиленная
	Категория перенапряжения по ГОСТ Р 50571.19-2000	II
	Степень загрязнения по ГОСТ Р 50030.1-2000	2
	Электрическая прочность изоляции (вход-выход), ВЭлектрическая прочность изоляции (вход-корпус), ВЭлектрическая прочность изоляции (выход-реле), В	300030002000
	Сопротивление изоляции (вход/выход/корпус) при 500 В, МОм	1000
Окружающая среда	Рабочий диапазон температур окружающей среды,	-40
	Температура хранения и транспортирования,	-40
Прочее	Срок эксплуатации, лет	10
	Срок гарантийного обслуживания, годы	2
	Средняя наработка на отказ, ч	50000
	Масса, кг, не более	0,5
	Возможность последовательного соединения	Есть
	Возможность параллельного соединения	Есть
	Тип автоматического выключателя	6 А, тип С или 10 А, тип B
	Характеристики дискретного выхода	2 А при переменном напряжении 250 В и cosj>0,42 А при постоянном напряжении не более 24 В

Примечание * - График зависимости выходной мощности от температуры окружающей среды приведен в разделе Функциональные возможности.

Режимы индикации и сигнализации

Событие	Индикаторы		Дискретный выход
	Выход	Перегрузка	DO1A	DO1C
Номинальная нагрузка	Светится зеленым	Не светится	Разомкнут	Замкнут
Ограничение выходного тока	Светится оранжевым		Замкнут	Разомкнут
Перегрузка	Не светится	Мигает красным

Функциональные возможности

Защита от перегрева (диапазон рабочих температур)

Применение блока питания БП60К допускается только в условиях окружающей среды, выделенных на графике затемнением.

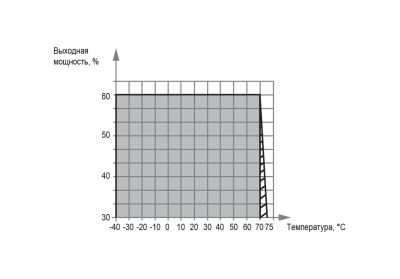

График зависимости выходной мощности от температуры окружающей среды

Защита по перегрузке типа ограничение выходного тока

Блок питания БП60К автоматически ограничивает выходной ток в диапазоне 1105 % от номинального.

Защита по перегрузке типа ограничение выходного токаКПД блока питания БП60К в зависимости от температуры и входного напряжения

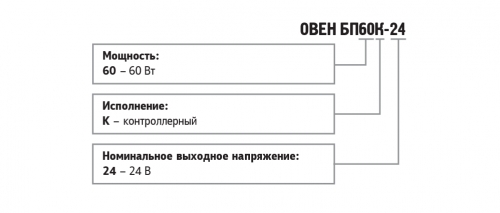

Модификации

Схема подключения и габаритные размеры

Габаритные размеры БП60КПараллельное (а) и последовательное (б) подключение блока питания БП60К

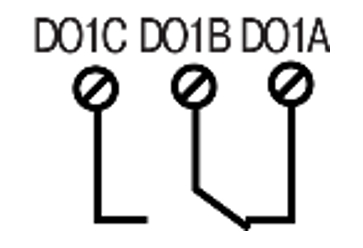

Назначение контактов дискретного выхода

DO1А - нормально-замкнутыйDO1В - перекиднойDO1С - нормально-разомкнутый
