KIPPRIBOR серии WBP — Блоки питания

Блоки питания KIPPRIBOR серии WBP используются в промышленных системах автоматического управления как источники стабилизированного напряжения 24 В постоянного тока.
Встроенные защиты в блоках питания KIPPRIBOR серии WBP защищают их в случаях возникновения нештатных ситуаций.
Промышленные блоки питания KIPPRIBOR серии WBP изготавливаются со следующими номинальными значениями выходной мощности: 24, 48, 72, 100, 150, 240, 360 Вт.

---

Отличительные особенности промышленных блоков питания KIPPRIBOR серии WBP:

• Широкий диапазон мощностей;
• Корпус промышленного исполнения;
• Универсальный монтаж;
• Полный комплекс защит;
• Рекомендованы для питания большинства общепромышленных устройств;
• Оптимальная стоимость;
• Возможность подстройки выходного напряжения;
• Удобные клеммы.

Параметр	Модификация блока питания
	WBP - 1024.24P	WBP - 1048.24P	WBP - 1072.24M	WBP - 1100.24M	WBP - 1150.24M	WBP - 1240.24M	WBP - 1360.24M
Входное напряжение	100…240 VAC
Частота входного переменного напряжения	50...60 Гц
Пусковой ток из холодного состояния	22 А / 115 VAC44 А / 230 VAC
Ток потребления	1 А	1 А	1,5 А	2,5 А	3 А	5 А	6 А
Номинальная мощность	24 Вт	48 Вт	72 Вт	100 Вт	150 Вт	240 Вт	360 Вт
Максимальный ток нагрузки	1 А	2 А	3 А	4 А	6,3 А	10 А	15 А
Выходное напряжение	24 VDC
Подстройка выходного напряжения	± 2 VDC
Амплитуда пульсации выходного напряжения	150 мВ						100 мВ
Допустимое отклонение выходного напряжения	± 1 %
Встроенный вентилятор охлаждения	Нет					Есть
Защита от перенапряжения	Есть
Защита от перегрузки	Есть
Защита от короткого замыкания	Есть
КПД	83 %		81 %		82 %
Материал корпуса	Пластик		Металл
Степень защиты	IP20
Температура эксплуатации	-20…+50 °C
Габаритные размеры	45×96×74,5 мм		56×110×121 мм		75×110×121 мм

Схема установки промышленных блоков питания KIPPRIBOR серии WBP:

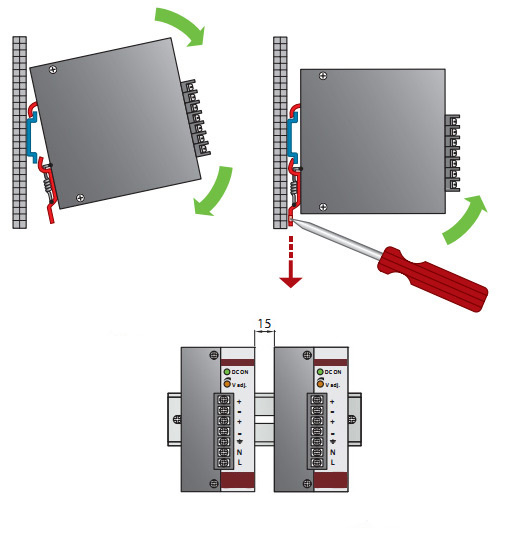

Монтаж на DIN-рейку

Монтаж на плоскость*

*- блоки питания в пластиковом корпусе (модификации WBP-1024, WBP-1048) по умолчанию имеют две пластиковые проушины для крепления на плоскость.для блоков питания в металлическом корпусе (модификации WBP-1072, WBP-1100, WBP-1150, WBP-1240, WBP-1360) необходимо дополнительно установить металлическую проушину, которая входит в комплект поставки.

Описание клемм, элементов управления и индикации промышленных блоков питания KIPPRIBOR серии WBP:

	Обозначение элемента	Назначение элемента
	DC ON	Зеленый светодиодный индикатор (наличие выходного напряжения)
	V Adj.	Подстройка выходного напряжения
	+	Плюс нагрузки (выход 1*)
	-	Минус нагрузки (выход 1*)
	+	Плюс нагрузки (выход 2*)
	-	Минус нагрузки (выход 2*)
		Клемма заземления
	N	Подключение нулевого провода
	L	Подключение фазного провода

Габаритные размеры промышленных блоков питания KIPPRIBOR серии WBP:

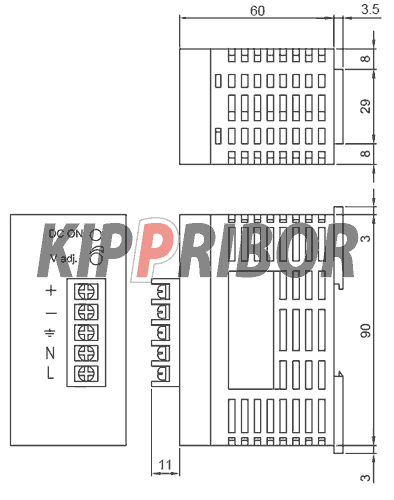

WBP-1024.24P / WBP-1048.24P

WBP-1072.24M / WBP-1100.24M

WBP-1150.24M / WBP-1240.24M / WBP-1360.24M

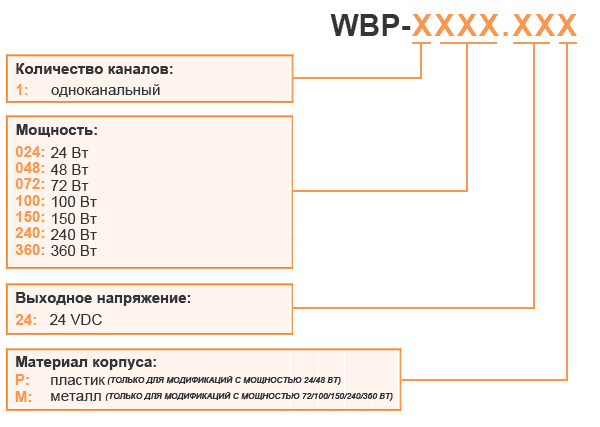

Структура условного обозначения промышленных блоков питания KIPPRIBOR серии WBP:

Отличительные особенности промышленных блоков питания KIPPRIBOR серии WBP-1ххх.24х:

• Широкий диапазон мощностей: Позволит выбрать для Вашей задачи блок питания оптимальной мощности, для нагрузки до 360 Вт (с током потребления до 15 А).
• Корпус промышленного исполнения: Надежно защищает внутреннюю схему блока питания от внешнего механического воздействия, обеспечивая при этом эффективное охлаждение его компонентов.
• Универсальный монтаж: Позволяет устанавливать промышленные блоки питания KIPPRIBOR серии WBP как на плоскость, так и на стандартную DIN-рейку 35 мм. Монтажные элементы поставляются в комплекте.
• Полный комплекс защит: В случаях ошибок при эксплуатации и неправильном подключении сводит к минимуму вероятность выхода из строя промышленного блока питания и подключенной к нему нагрузки.
• Защита от перенапряжения: Обеспечивает автоматическое отключение блока питания при превышении входного напряжения и автоматическое возобновление работы при достижении входным напряжением номинальных значений 100…240 VAC.
• Защита от перегрузки: Обеспечивает автоматическое отключение блока питания при превышении предельно допустимого тока нагрузки и автоматическое возобновление работы при снижении тока нагрузки до значения равного или меньшего номинального.
• Защита от короткого замыкания: Обеспечивает автоматическое отключение блока питания при возникновении КЗ со стороны нагрузки и автоматическое восстановление работы после устранения аварийного режима КЗ.
• Рекомендованы для питания большинства общепромышленных устройств: Допустимое отклонение выходного напряжения блоков питания KIPPRIBOR серии WBP составляет не более ±1 % от номинального значения. Это обеспечивает требуемое качество напряжения питания устройств, наиболее широко применяемых в системах промышленной автоматизации, при этом значительно снижает конечную стоимость самих блоков питания. Блоки питания KIPPRIBOR серии WBP рекомендуется использовать для питания контроллеров, программируемых реле, нормирующих преобразователей, промежуточных и твердотельных реле, датчиков давления, устройств управления, светосигнальных ламп, а также других приборов и компонентов автоматизации.
• Оптимальная стоимость: Конечная стоимость одной единицы Ватта выходной мощности у промышленных блоков питания KIPPRIBOR серии WBP практически в 2 раза ниже, нежели у ближайших конкурентных блоков питания.
• Возможность подстройки выходного напряжения: Блоки питания KIPPRIBOR серии WBP обладают возможностью подстройки выходного напряжения в диапазоне ±2 В. Это позволяет отрегулировать выходное напряжение под конкретные условия эксплуатации, например, скомпенсировать падение напряжения на нагрузке (при большой протяженности линии связи).
• Удобные клеммы: Клеммы блоков питания KIPPRIBOR серии WBP имеют легко читаемую маркировку. А прозрачная съемная защитная крышка обеспечивает при монтаже свободный доступ к цепям выходного напряжения и нагрузки.
